解析内置IC的RGB驱动电路设计流程，涵盖WS2812B/SK6812选型对比、电源供电电流估算、信号防浪涌保护及PCB布线技巧，解决长距离压降与频闪问题。在电竞外设、舞台灯效及智能家居中，内置IC的幻彩RGB灯带应用广泛。设计一个稳定可靠的内置IC的RGB驱动电路怎么做？这不仅涉及灯珠芯片的选型，还关系到电源分配、信号保护与PCB去耦设计。本文将从硬件原理、主流芯片对比、电路防护及实战布线四个维度，系统解析幻彩RGB驱动电路的设计要点。
1. 内置IC驱动方案核心要点速览
为了方便工程人员快速评估，下表整理了内置IC型RGB驱动电路设计的核心步骤与关键指标：
| 核心步骤 | 关键技术指标 | 常见设计误区 | 专业设计建议 |
|---|---|---|---|
| 1. 芯片选型 | 确定工作电压（通常为5V/12V），选择单路或双路信号芯片 | 忽视备用信号通道，导致单点损坏引起整条灯带失效 | 户外或高可靠性项目推荐选用具备断点续传功能的WS2813 |
| 2. 电源分配 | 每颗灯珠满载白光电流约60mA，预留30%以上的电流余量 | 忽视线路阻抗，造成长距离传输末端产生严重压降和偏色 | 采用双端供电或多点并联补电，确保末端工作电压不低于4.5V |
| 3. 阻抗匹配 | 控制器输出端至第一颗灯珠输入端串联330Ω - 500Ω电阻 | 信号线直连，通电瞬态浪涌高压击穿第一颗灯珠的控制IC | 保护电阻必须靠近控制器输出端放置，以吸收反射波和瞬态浪涌 |
| 4. 去耦滤波 | 每颗灯珠的电源引脚旁并联100nF（0.1μF）陶瓷电容 | 省去滤波电容，导致高频开关噪声干扰信号传输，引起灯珠闪烁 | 布局时去耦电容必须紧贴灯珠的VCC与GND引脚，缩短回路路径 |
| 5. 刷新率控制 | 优化时序控制，建议使用硬件SPI或高频PWM驱动 | 软件延时函数不精准，导致显示刷新率低，手机拍照有频闪 | 使用成熟的开源库（如FastLED），并在代码中加入伽马校正 |
2. 内置IC的RGB灯珠工作原理与优势
工作原理
传统的RGB灯珠仅集成红、绿、蓝三色LED发光芯片，其变色调光需要外部控制器通过多路PWM信号进行控制。而内置IC的RGB灯珠，则是将微型控制芯片（如集成控制逻辑、数据锁存器、三路恒流驱动的IC）直接封装在LED灯珠内部。
该方案采用单线级联的非归零码（NZR）协议进行通信。控制器仅需一根信号线连接至第一颗灯珠的输入端（DIN）。第一颗灯珠接收到数据后，提取前24位（每个通道8位，共24位对应RGB颜色值）数据用于自身锁存，然后将剩余的数据经过内部整形放大后，通过输出端（DOUT）转发给下一颗灯珠。以此类推，实现单路信号对成百上千颗灯珠的独立寻址控制。
方案优势
极简布线：系统仅需三条总线（VCC、GND、DIN），相比传统多路PWM控制，大幅节省了PCB布线空间与连接器引脚数。
独立像素控制：每个灯珠均为一个独立像素点，可呈现渐变、流水、追光等复杂的动态视觉效果。
降低MCU资源占用：无需多路硬件PWM外设，仅需一个GPIO引脚配合精确的时序即可驱动大量灯珠。
3. 主流内置IC型号对比与核心原材料
主流芯片型号对比
WS2812B：行业经典的内置IC型号，技术资料丰富，性价比高。缺点是采用单信号线级联，若中间某颗灯珠损坏，会导致后续所有灯珠无法点亮。
WS2813：在WS2812B基础上增加了备用信号线（BIN）。当某一颗灯珠损坏（非相邻两颗同时损坏）时，信号能够绕过损坏点继续传输，保障整条灯带的可靠运行，适合工程类项目。
SK6812：时序协议与WS2812B兼容，但支持RGBW（红、绿、蓝、白）四色配置。由于加入了独立的白光通道，其调配出的纯白光更为自然，能有效避免RGB混色白光不纯的问题。
封装原材料对寿命的影响
在实际工程应用中，内置IC灯珠的稳定性与封装材料息息相关。优质的内置IC灯珠通常采用：
高导热紫铜镀银支架：提高散热效率，降低芯片结温。
99.99%纯金双金线：确保电气连接的可靠性，防止因热胀冷缩导致金线断裂。
高折射率进口硅胶灌封：抗紫外线、防黄变，并能有效阻隔外部水汽渗入。
4. 硬件电路设计规范：电源、保护与去耦
电源功耗估算
单颗内置IC的RGB灯珠在满载白光（红、绿、蓝三色通道均达到最大亮度）时，消耗电流约为60mA。若系统设计包含100颗灯珠，则最大工作电流为：
$$ I_{total} = 100 imes 60 ext{mA} = 6 ext{A}$$
为保证电源长期稳定运行，系统供电电源应留有30%以上的余量，建议选择 5V/8A 的直流开关电源。

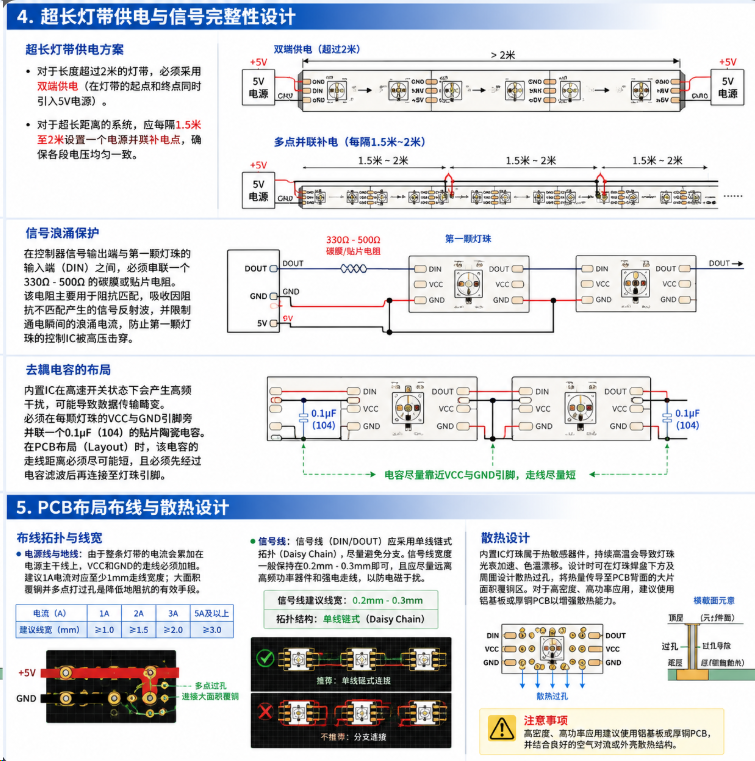

解决长距离电压降（压降）
由于PCB走线或连接导线存在电阻，当电流通过较长的灯带时，会产生明显的电压降。若供电电压低于4.5V，会导致灯珠颜色失真（由于红光LED的开启电压比绿、蓝光低，压降会导致末端灯珠偏红）。
防偏色设计规范：
对于长度超过2米的灯带，必须采用双端供电（在灯带的起点和终点同时引入5V电源）。
对于超长距离的系统，应每隔1.5米至2米设置一个电源并联补电点，确保各段电压均匀一致。
信号浪涌保护
在控制器信号输出端与第一颗灯珠的输入端（DIN）之间，必须串联一个 330Ω - 500Ω 的碳膜或贴片电阻。该电阻主要用于阻抗匹配，吸收因阻抗不匹配产生的信号反射波，并限制通电瞬间的浪涌电流，防止第一颗灯珠的控制IC被高压击穿。
去耦电容的布局
内置IC在高速开关状态下会产生高频干扰，可能导致数据传输畸变。必须在每颗灯珠的VCC与GND引脚旁并联一个0.1μF（104）的贴片陶瓷电容。在PCB布局（Layout）时，该电容的走线距离必须尽可能短，且必须先经过电容滤波后再连接至灯珠引脚。
5. PCB布局布线与散热设计
布线拓扑与线宽
电源线与地线：由于整条灯带的电流会累加在电源主干线上，VCC和GND的走线必须加粗。建议1A电流对应至少1mm走线宽度；大面积覆铜并多点打过孔是降低地阻抗的有效手段。
信号线：信号线（DIN/DOUT）应采用单线链式拓扑（Daisy Chain），尽量避免分支。信号线宽度一般保持在0.2mm - 0.3mm即可，且应尽量远离高频功率器件和强电走线，以防电磁干扰。
散热设计
内置IC灯珠属于热敏感器件，持续高温会导致灯珠光衰加速、色温漂移。设计时可在灯珠焊盘下方及周围设计散热过孔，将热量传导至PCB背面的大面积覆铜区。对于高密度、高功率设计，建议采用铝基板（Metal Clad PCB）以提升导热性能。
6. 驱动协议与软件编程实现
通信时序
单线非归零码协议对时间参数要求极严。以WS2812B为例，其传输一比特数据的时间约为1.25μs ± 600ns。其中：
“0”码：高电平持续约220ns - 380ns，低电平持续约580ns - 1.6μs。
“1”码：高电平持续约580ns - 1.6μs，低电平持续约220ns - 420ns。
复位信号（RESET）：低电平持续时间大于280μs。
编程实现与开源库
在实际开发中，推荐使用成熟的开源驱动库，如 FastLED 或 Adafruit NeoPixel，它们已经对底层时序进行了高度优化。以下为基于 Arduino 平台的简单控制示例代码：
#include#define LED_PIN 6 // 定义信号输出引脚#define NUM_LEDS 10 // 定义级联灯珠数量// 初始化灯珠控制对象Adafruit_NeoPixel strip(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);void setup() {strip.begin(); // 初始化硬件引脚strip.show(); // 清空灯珠显示状态}void loop() {for(int i = 0; i < NUM_LEDS; i++) {// 设置对应索引灯珠的颜色值（红，绿，蓝）strip.setPixelColor(i, strip.Color(0, 150, 0));strip.show(); // 发送数据更新显示delay(100); // 延时100毫秒}}7. 常见故障诊断与避坑指南
故障现象：仅第一颗灯珠亮，后续灯珠无反应
排查思路：
检查软件程序中设置的灯珠数量（
NUM_LEDS）是否与实际硬件一致。测量第二颗灯珠的输入端（DIN）是否有数据信号。若无，说明第一颗灯珠的输出端（DOUT）虚焊或内部转发电路损坏。
确认第一颗灯珠的供电电压是否正常。若供电不足，其内部整形放大器将无法正常工作。
故障现象：灯光随机闪烁、不受控制
排查思路：
检查PCB上的去耦电容是否漏焊，或电容距离灯珠引脚过远。
确认信号线长度。若控制器与第一颗灯珠之间距离超过30cm，信号易受空间电磁干扰。应使用屏蔽线，或在信号源端加装信号放大器。
检查系统共地状态。控制器与LED电源必须实现共地（GND连接在一起），否则信号无法建立正确的电平参考基准。
故障现象：通电瞬间第一颗灯珠烧毁
排查思路：
确认是否漏装了端接匹配电阻（330Ω - 500Ω）。
避免带电热插拔信号线。在系统带电状态下，热插拔易在信号线引脚产生极高的瞬态感应电动势，击穿IC内部的防静电二极管。
根据恒彩电子资深封装技术总监的经验分析：“在智能幻彩灯具的实际失效案例中，约有65%的早期故障并非源于灯珠本身的封装质量，而是由于外围防护电路设计不当。未加去耦电容或阻抗匹配电阻不合理，是导致内置IC在长期运行中发生电击穿的主要诱因。”
8. 行业发展趋势
随着LED智能照明市场的持续扩容，内置IC方案正朝着高集成度、高可靠性方向演进。断点续传芯片（如WS2813、GS8206）的普及，大幅降低了大型景观工程的维护成本。同时，随着国内封装制造工艺的不断升级，高一致性、低光衰的内置IC灯珠已实现完全自主生产，不仅电性参数稳定，且在大面积拼接应用中能展现出优异的色度均匀性。在选择关键器件时，优先采用通过严苛老化测试、原材料合规的元器件，是保障整机电路长期稳定运行的基石。
FAQ：关于内置IC RGB驱动电路的常见问题解答
Q1：内置IC的RGB灯珠与普通的RGB灯珠有什么本质区别？
普通的RGB灯珠仅是发光二极管的简单组合，无控制逻辑，需要外部控制器输出多路PWM信号来控制亮度与混色。而内置IC灯珠将控制电路与LED发光芯片集成在同一封装内，通过单线串行协议实现数字化寻址，每个灯珠都是一个独立的智能像素点，大幅简化了外部硬件电路的设计难度。
Q2：为什么通电后只有第一颗灯珠点亮，后面的灯珠都处于熄灭状态？
此现象通常由两种情况导致：一是控制程序中定义的灯珠级联数量（像素点数）少于实际连接的灯珠数；二是第一颗灯珠的DOUT引脚与第二颗灯珠的DIN引脚之间存在虚焊、断路，或者第二颗灯珠的控制IC已被浪涌损坏，导致串行数据流无法向后传递。
Q3：长距离灯带末端出现颜色偏红、亮度变暗，应如何彻底解决？
这是由于导线阻抗引起的电压降（压降）导致的。由于红光LED的导通电压（通常为1.8V - 2.2V）低于绿光和蓝光LED（通常为3.0V - 3.4V），当电压衰减时，红光受到的影响最小，导致末端灯光偏红。彻底解决的方法是采用“多点并联供电”，即每隔1.5米至2米从主电源引出VCC和GND导线，直接并联接入灯带中段或末端。
Q4：Arduino控制器最多可以驱动多少颗内置IC的RGB灯珠？
驱动灯珠的数量主要受限于控制器的SRAM（运行内存）容量。以Arduino Uno（采用ATmega328P芯片，SRAM为2KB）为例，每颗内置IC灯珠的RGB数据需要占用3个字节的内存。在保留系统运行必要内存的前提下，Uno理论上最多可稳定驱动约500颗灯珠。若需控制更多灯珠或提高刷新率，建议选用RAM容量更大的控制器（如ESP32或ARM Cortex-M系列）。
