5050发光二极管的定义与PCB封装命名规则

5050尺寸的具体物理含义

在电子电路设计与制造中，“5050”是指发光二极管（LED）的外形尺寸规格。该数字代表器件的物理长宽：前两位数字“50”表示长度为5.0mm，后两位数字“50”表示宽度为5.0mm。5050发光二极管呈正方形外观，由于发光面积大、内部可封装多颗或大功率芯片，其发光亮度显著优于3528等较小规格的灯珠。在绘制PCB（印制电路板）时，明确这一物理尺寸是建立精密元器件封装的基础。

常用PCB封装命名标准与命名方法

为了保证设计图纸的通用性与可读性，EDA软件（如Altium Designer、Allegro、立创EDA）中的封装命名通常需要遵循行业标准。5050封装的常见命名方式包括：

• 直观尺寸命名：如 LED_5050，直接点明器件类型与尺寸，适用于标准单色灯珠。

• 工艺类型命名：如 LED-SMD-5050，其中SMD（Surface Mounted Devices）代表表面贴片器件，明确了其装配工艺。

• 功能与引脚定义命名：如 LED_RGB_5050_6P，该命名不仅标明尺寸，还指出了其为6引脚的RGB彩色灯珠，便于在多通道设计中快速区分。

规范封装命名对PCB设计的实际价值

规范的元器件命名是确保产品从设计顺利走向量产的关键。若在PCB设计阶段使用自定义或非标命名，极易导致采购环节型号匹配错误。此外，SMT（表面贴装技术）工厂的自动贴片机在识别BOM（物料清单）与坐标文件时，也依赖标准封装名称。统一、规范的封装命名能够有效降低沟通成本，缩短试产周期，规避因命名混乱导致的生产停工风险。

5050发光二极管的物理结构与核心材料

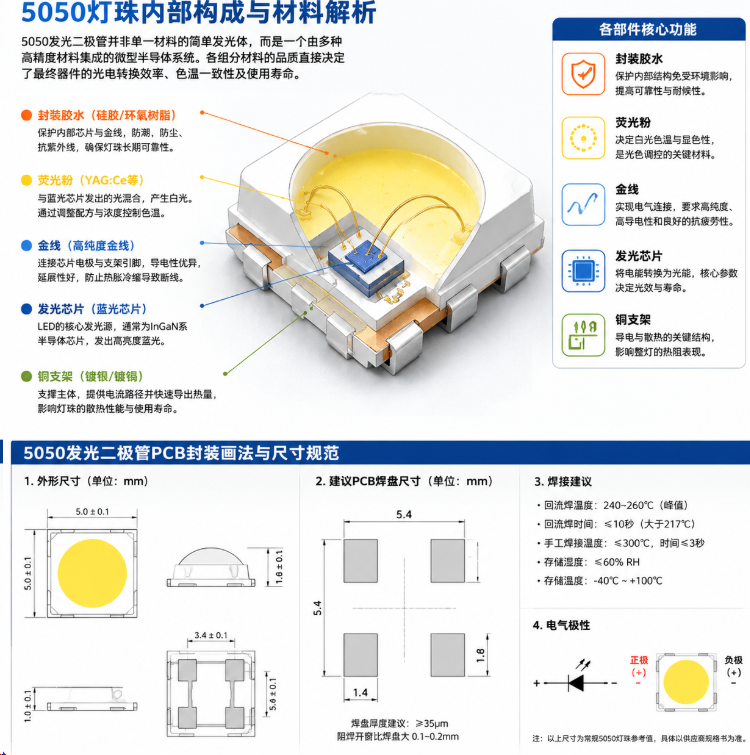

5050灯珠的内部构成材料

5050发光二极管并非单一材料的简单发光体，而是一个由多种高精度材料集成的微型半导体系统。其核心组成部分包括：金属铜支架、半导体发光芯片、高纯度导电金线、封装保护胶水以及用于调整光色的荧光粉。各组分材料的品质直接决定了最终器件的光电转换效率、色温一致性及使用寿命。

支架、芯片与金线的核心功能

底部铜支架是5050灯珠的支撑主体，承担着电流传导与热量导出的双重任务。支架中心贴装有发光芯片（Die），这是LED的发射光源。为了连接芯片电极与支架引脚，通常采用极细的金属线进行键合。在制造高品质灯珠时，通常坚持采用高纯度金线，金线具备优异的导电性与延展性，能有效预防在交变温度环境下因热胀冷缩导致的断线故障，确保器件工作的稳定性。

封装胶水与荧光粉对光色的决定性作用

芯片与金线外部包裹着硅胶或环氧树脂等封装胶水，起到防潮、防尘及保护内部结构的屏障作用。对于白光LED，通常需要在封装胶水中混入特定比例的黄色荧光粉。当芯片发射的蓝光穿过荧光粉时，蓝光与激发的黄光混合，从而呈现出白光。通过精确调整荧光粉的配方与浓度，可实现对暖白、自然白、冷白等不同色温段的精确控制。

5050发光二极管PCB封装画法与尺寸规范

5050封装的精确物理尺寸

在EDA软件中绘制封装时，必须严格参考器件的数据手册（Datasheet）。标准5050灯珠的物理长宽为5.0mm × 5.0mm，器件高度通常在1.6mm至1.8mm之间。由于不同制造商的封装模具可能存在微小公差，设计前需核对实体样品或具体规格书，避免因0.1mm的偏差导致贴片偏位或焊接不良。

焊盘尺寸与间距的推荐设计标准

PCB焊盘设计需略大于器件引脚的实际物理尺寸，以保证焊接时锡膏能够形成良好的弯月面（Meniscus），提升焊点的机械强度。对于5050封装：

• 焊盘宽度：建议设计在1.2mm至1.5mm之间。

• 焊盘长度：建议设计在1.5mm至2.0mm之间。

• 安全间距：相邻焊盘的边缘间距应保持在0.8mm以上，防止在刷锡或回流焊过程中因锡膏粘连引发电气短路。

丝印层设计与极性标记绘制技巧

丝印层用于指引人工装配与机器视觉识别。由于发光二极管具有单向导电性（极性），反接将导致器件不发光甚至过压击穿。在绘制丝印时，通常在代表负极（阴极）的焊盘旁绘制一个明显的缺角标记，或者在丝印外框上点缀实心圆点。该极性标记必须在PCB网表与物理封装中严格对应，以确保SMT贴片机自动识别时的角度和方向完全正确。

不同引脚数量的5050封装差异与设计要点

两引脚与四引脚5050封装设计

根据功能需求，5050器件的引脚结构有所不同：

• 两引脚封装：通常用于单色大功率灯珠，内部仅包含一颗芯片，焊盘面积相对较大，布线与焊接难度较低。

• 四引脚封装：多用于双色温（如暖白+冷白）灯珠。设计时需在PCB上布置四个独立焊盘，布线时应严格核对原理图上的通道定义，避免色温控制引脚混淆。

六引脚5050 RGB灯珠封装的阻焊设计

六引脚5050 RGB灯珠将红、绿、蓝三色芯片集成于单一壳体内，各芯片独立控制，共需六个引脚。由于在5.0mm × 5.0mm的有限空间内分布六个焊盘，焊盘间距极窄。恒彩电子研发团队建议，在此类高密度封装设计中，相邻焊盘之间必须设计阻焊桥（即绿油桥），依靠阻焊油墨隔离焊盘，阻断锡膏熔化时的流动路径，有效降低回流焊中的连锡短路率。

极性识别：如何通过物理特征预防贴反

5050灯珠外壳的塑料本体上通常设有一个切角（缺角），该物理结构即为极性指示标志。在绝大多数行业标准中，缺角端对应LED的阴极（负极）。在绘制PCB封装时，必须将该缺角特征体现在丝印层上，使CAD图纸中的极性方向与实体元器件的物理防呆设计完全契合，确保SMT生产中极性方向的准确度。

5050发光二极管实际电路板设计避坑指南

散热设计：防止高功率5050灯珠过热烧毁

5050灯珠由于发光效率高，工作时伴随的显热也较为集中。若散热通道设计不畅，结温（Junction Temperature）升高将加速荧光粉老化、导致光衰，甚至因热应力拉断金线。设计PCB时，建议在灯珠焊盘周围铺设大面积铜箔，并通过打散热过孔（Thermal Vias）的方式将热量引入背面铜箔层，借助双面铜箔及空气对流实现高效散热。

焊接工艺：回流焊温度控制与钢网开孔优化

5050灯珠的封装材料（如硅胶或环氧树脂）对高温耐受时间有严格限制。回流焊峰值温度通常建议控制在260℃以下，并尽量缩短高温区的停留时间，防止因内部胶水剧烈膨胀导致金线断裂。在钢网制作方面，建议将5050焊盘的钢网开孔率调整至实际焊盘尺寸的90%左右，避免锡膏量过大导致元件在焊接时产生漂移或立碑。

生产工艺优化建议

在进行多灯珠、大面积灯板布线时，需高度重视焊盘热对称性：

"在设计大面积5050 LED灯板时，若灯珠一侧焊盘连接大面积铜箔（散热快），另一侧焊盘仅连接细导线（散热慢），在回流焊接时两端会产生温差。这会导致两侧锡膏熔化时间不一致，不均匀的表面张力会将器件拉起，形成‘立碑’缺陷。因此，保持两侧焊盘走线及铺铜的对称性，是提升焊接良率的重要细节。" —— 恒彩电子首席工艺工程师

5050发光二极管PCB封装常见问题解答（FAQ）

Q1: 5050发光二极管可以与3528灯珠共用同一个PCB封装吗？

不能。5050灯珠的物理尺寸为5.0mm × 5.0mm，而3528灯珠的物理尺寸为3.5mm × 2.8mm。两者的引脚间距、焊盘尺寸及引脚数量均不相同，无法通用同一封装，必须分别建立对应的PCB封装库。

Q2: 6引脚5050 RGB灯珠的引脚顺序一般是怎样的？

6引脚5050 RGB灯珠的引脚定义通常为：红、绿、蓝三色芯片的阳极与阴极交错排列。由于不同芯片厂家的内部键合引脚定义可能存在差异，设计时切勿盲目套用通用模板，必须以具体采购型号的数据手册（Datasheet）引脚图为准。

Q3: 5050贴片LED焊接时容易产生气泡（Voiding），如何通过PCB设计改善？

焊接气泡主要由锡膏中的助焊剂挥发不畅引起。在PCB设计中，可通过优化焊盘开孔设计（如使用网格化钢网开孔）来提供排气通道；同时，在焊盘下方合理设计散热过孔，不仅能提升散热性能，也有助于焊接时部分气体的排出。
