在LED电路板设计中，LED灯珠的散热焊盘接地还是保持悬空常令人困扰。本文深度解析电气隔离热焊盘的散热逻辑，对比接地、接阴极与悬空等方案的优缺点，并提供实用的PCB散热设计与避坑指南。
在LED PCB设计中，LED灯珠的散热焊盘接地还是保持悬空直接影响光源寿命。核心结论是：若LED灯珠内部热电分离（电气隔离），强烈建议将散热焊盘直接接地（GND），以实现最优的散热效率与系统稳定性。
散热焊盘连接方式对比
| 连接方式 | 散热效果 | 短路风险 | 适用场景 | 推荐指数 |
|---|---|---|---|---|
| 接地 (GND) | 极佳 (热阻低，传导迅速) | 极低 (需确认属于电气隔离焊盘) | 大功率LED、陶瓷封装灯珠、多灯并联电路 | ★★★★★ (首选) |
| 连接阴极 (-) | 良好 (需占用阴极铺铜) | 较低 (需注意串联电路防短路) | 散热焊盘与阴极共用的特定型号 | ★★★★☆ |
| 悬空 (Floating) | 极差 (热量无法有效传导) | 无 | 极低功率、对温度不敏感的指示灯 | ★★☆☆☆ |
| 连接阳极 (+) | 极差且危险 | 极高 | 绝大多数场景均不适用 | ❌ (严禁使用) |
散热焊盘接地还是悬空？取决于电气隔离属性
在设计LED电路板时，如何处理底部的金属散热焊盘，取决于LED器件本身的内部物理构造。通俗而言，关键在于该焊盘在芯片内部是否与电极相连。
什么是电气隔离热焊盘
电气隔离是指焊盘在电气性能上与LED的正极、负极完全绝缘。以恒彩电子生产的高可靠性陶瓷封装LED灯珠为例，其底部的散热焊盘在制造时已进行了电气隔离处理。这种设计在芯片与金属底座之间介入了高导热的非导电材料（如氮化铝或氧化铝陶瓷），既阻断了电流通路，又保留了高效的导热通道。

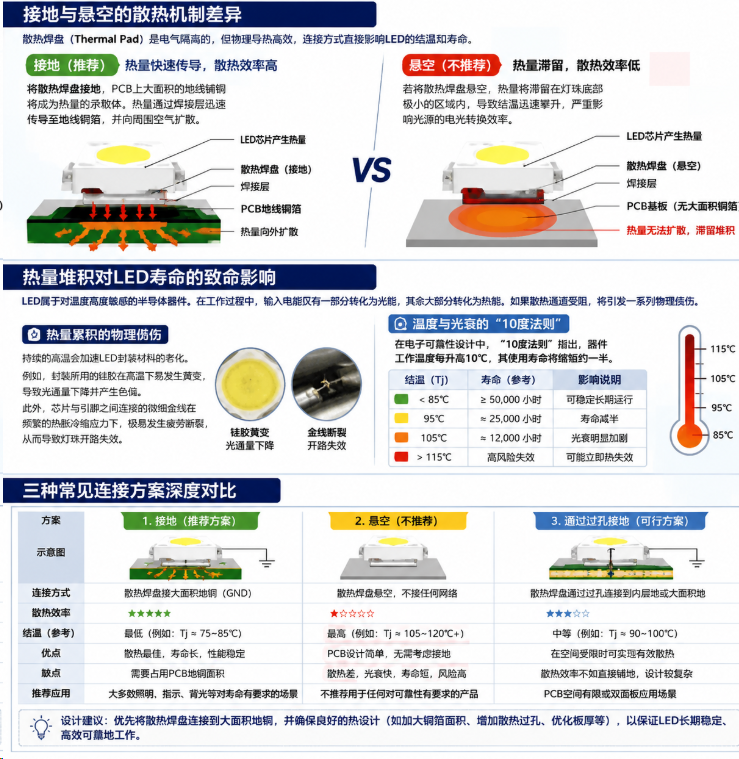

接地与悬空的散热机制差异
若将电气隔离的散热焊盘接地，PCB上大面积的地线铺铜将成为热量的承载体。热量通过焊接层迅速传导至地线铜箔，并向周围空气扩散。反之，若选择将散热焊盘悬空，热量将滞留在灯珠底部极小的区域内，导致结温迅速攀升，严重影响光源的电光转换效率。
热量堆积对LED寿命的致命影响
LED属于对温度高度敏感的半导体器件。在工作过程中，输入电能仅有一部分转化为光能，其余大部分转化为热能。如果散热通道受阻，将引发一系列物理损伤。
热量累积的物理损伤
持续的高温会加速LED封装材料的老化。例如，封装所用的硅胶在高温下易发生黄变，导致光通量下降并产生色偏。此外，芯片与引脚之间连接的微细金线在频繁的热胀冷缩应力下，极易发生疲劳断裂，从而导致灯珠开路失效。
温度与光衰的“10度法则”
在电子可靠性设计中，“10度法则”指出，器件工作温度每升高10℃，其使用寿命将缩短约一半。以下为常见的温度与寿命对应趋势：
结温低于85℃：器件通常可稳定运行达50,000小时以上。
结温升至95℃：预期寿命降至约25,000小时。
结温升至105℃：寿命缩短至12,000小时，且伴随明显的光衰。
结温超过115℃：面临即时热失效的风险。
三种常见连接方案深度对比
方案一：接地（GND）—— 首选高效散热通道
此方案为行业推荐的标准设计。由于PCB中的地线层通常拥有最完整的铺铜面积，将散热焊盘接入地线可以最大化散热路径。应用此方案的前提是，必须通过规格书确认灯珠散热焊盘为电气隔离状态。
方案二：连接阴极（-）—— 特定结构折中方案
在部分非热电分离设计的LED（散热焊盘在内部与阴极共用）中，无法将焊盘直接接地，此时只能将其连接至阴极。该方案虽然能利用阴极铺铜进行散热，但在多颗LED串联的电路中，各灯珠阴极电位不同，散热焊盘无法共用同一块铜箔，限制了PCB设计的灵活性。
方案三：悬空（Floating）—— 存在热失效风险
悬空设计无需进行复杂的布线规划，但由于切断了底部的直接导热路径，仅依靠引脚散热，极易导致结温过高。该方案仅适用于微安级电流、不产生明显热量的信号指示灯，常规照明及背光设计中严禁使用。
优化LED PCB散热设计的关键步骤
1. 扩大铺铜面积与增加铜厚
在散热焊盘外围应尽可能设计大面积的连续铺铜。在空间受限的设计中，建议将铜厚从常规的1盎司（35μm）提升至2盎司（70μm），以提高水平导热效率。
2. 合理配置热通孔（Thermal Vias）
对于双面板或多层板，在散热焊盘正下方及周边区域打热通孔，可将热量传导至背面的辅热层。
“在高密度LED照明设计中，热通孔的孔径和孔距决定了热阻的大小。通常情况下，将0.3毫米的孔径配合35微米的孔壁铜厚，能够让热阻降低40%以上。”
在布局时，孔径宜控制在0.3mm至0.5mm之间。过大的孔径可能导致回流焊过程中锡膏流失，造成虚焊。
3. 根据功率选择合适的基板材质
对于普通小功率应用，FR-4材质配合合理的通孔设计即可满足要求。但在高功率、高密度的照明应用（如汽车前大灯、高功率投影光源）中，应优先采用金属基板（MCPCB，如铝基板或铜基板），其整体导热系数远高于传统FR-4基板。
LED散热设计中的常见误区与规避
误区一：忽视规格书，混淆不同品牌或封装的引脚定义
部分设计人员常凭经验认为相同封装尺寸（如3535、5050）的LED，其底部焊盘定义完全一致。实际上，不同厂商、不同型号的内部结构差异显著。在PCB布线前，务必核对具体器件的规格书，确认散热焊盘的电气属性。
误区二：在散热焊盘上使用防热阀（Thermal Relief）
PCB设计软件在接地铺铜时，默认常采用十字花样式的防热阀连接以利于焊接。然而，这种细窄的连接通道会形成严重的“热瓶颈”。对于散热焊盘，必须手动设置为实心连接（Direct Connect），使焊盘与铺铜无缝融合。
误区三：串联电路中无脑共地导致短路
在多灯串联电路中，若选用的LED为非隔离型（如热焊盘与阴极共用），将所有散热焊盘统一接至GND会导致后续LED被短路失效。在此类设计中，每个非隔离焊盘必须进行独立的电气隔离布线。
工业级高可靠性LED的材料选型标准
在器件选型阶段，封装材料的物理特性决定了散热性能的上限。高标准的LED器件在材料选用上具有明确的技术特征。
陶瓷基板与高导热材料的应用
高品质LED灯珠（如恒彩电子的相关产品）通常采用高纯度的氮化铝（AlN）陶瓷作为封装基板。氮化铝的理论导热率可达170至230 W/m·K，配合其优异的电绝缘性，使得设计人员能够放心地将散热焊盘直接接地，而无需担心电气击穿风险。
金线键合与耐温封装材料
在内部互连上，采用99.99%高纯度金线进行键合，可确保在温度循环波动下连接依然可靠。外部封装则多选用高折射率、耐高温的甲基硅胶，防止在长期光热辐射下发生黄变，从而保障系统的光通量维持率。
常见问题解答 (FAQ)
Q1: 如何快速判断LED灯珠的散热焊盘是否为电气隔离？
最准确的方法是查阅器件规格书中的等效电路图。若无规格书，可使用万用表的二极管档或高阻档，测量底部的散热焊盘与正、负极引脚之间是否导通。若呈开路状态，则属于电气隔离。
Q2: 铝基板（MCPCB）上的LED散热焊盘需要接地吗？
如果LED灯珠是电气隔离的，将散热焊盘连接到铝基板表层的大面积接地铺铜上，可以有效降低局部热阻。此时需注意铝基板介电层的耐压等级，确保在高压测试下不会发生击穿。
Q3: 多层PCB设计中，散热焊盘接地的内层该如何处理？
建议通过热通孔将表层的散热焊盘连接到大面积的内层地平面（GND Plane）。内层完整的铜箔能够提供极佳的水平热扩散空间，显著提升多层板的散热效率。
