9Vled灯珠参数(多芯片封装结构与电路设计选型指南)

本文深入解析9Vled灯珠参数的核心指标与多芯片串联原理，并提供实用的供电电路设计与选型指南，帮助工程师与采购商避免烧灯风险。

9V LED灯珠通常由3颗约3V的芯片在封装内部串联而成，其工作电压一般在9V左右。在电路设计与器件选型中，准确掌握其电气参数是确保照明系统稳定运行的基础。以下整理了9V LED灯珠的关键核心参数：

什么是9V LED灯珠？多芯片串联的内部构造

常规的单个LED发光单元的工作电压通常在3V左右。而9V LED灯珠则是通过在单个封装结构内部，将3个约3V的芯片进行串联设计，从而实现高压驱动。

内部原材料与封装工艺

高品质的9V LED灯珠对内部原材料有严格的要求。其核心发光芯片通常基于氮化镓（GaN）等半导体材料。为了实现3颗芯片的内部串联，封装过程中需使用纯度达99.99%的高纯度金线进行电气连接，以确保优异的导电性与抗冲击能力。芯片下方的支架多采用铜镀银材质，以提升导热效率。外层覆以混合了特定配比荧光粉的封装硅胶，以调配出目标色温的光谱。

多芯片串联的技术优势

采用多芯片串联设计在实际电路应用中具有显著优势：

• 简化驱动电路：若系统供电轨为9V，可减少升降压环节，降低电路设计的复杂度。

• 降低线损：在恒定功率下，提高工作电压可成比例降低工作电流，从而减少输电线缆及PCB走线上的阻抗损耗。

• 提高集成度：省去了外部串联多个电阻或灯珠的空间，使PCB布线更加紧凑，有利于灯具小型化设计。

为什么不采用单芯片实现9V工作电压？

这主要受限于半导体材料的物理特性。单个LED的PN结导通电压由其材料的禁带宽度决定，通常蓝光和白光芯片的导通电压在3V左右。目前在技术与成本双重考量下，通过多芯片集成封装实现9V、12V甚至更高电压，是行业内最成熟、成品率最高的方案。

9V LED灯珠核心参数详解

在进行器件选型与电路设计时，需重点关注以下四项关键参数指标：

1. 正向电压（Vf）的温度特性

9V LED灯珠的标称正向电压通常在 8.5V 至 9.5V 之间。需要注意的是，LED具有负温度系数特性，即随着结温的升高，正向压降会轻微下降。因此，在驱动电源设计中，必须预留足够的电压调整余量，避免因温升导致电流失控。

2. 正向电流（If）的安全边界

正向电流直接决定了灯珠的亮度与发热量。小功率贴片灯珠（如2835封装）的工作电流通常在 20mA 至 60mA；而大功率灯珠或COB光源的工作电流可达 700mA 甚至更高。严禁超过规格书规定的最大额定电流，否则过高的电流会产生局部热堆积，烧断内部金线。

3. 额定功率（P）的计算与应用

额定功率为正向电压与正向电流的乘积。

计算公式：功率（W） = 电压（V） × 电流（A）

例如：工作电压为9V，工作电流为0.03A时，其功率为 9 × 0.03 = 0.27W。设计人员需根据实际光通量需求选择合适的功率等级，并配套设计相应的散热面积。

4. 光通量（亮度）与发光效率

光通量以流明（lm）为单位。发光效率（光效）则是衡量光源节能程度的重要指标，目前主流的高品质9V灯珠光效普遍介于 100 至 150 lm/W。高光效意味着更多的电能被转化为光能，减少了无用热量的产生。

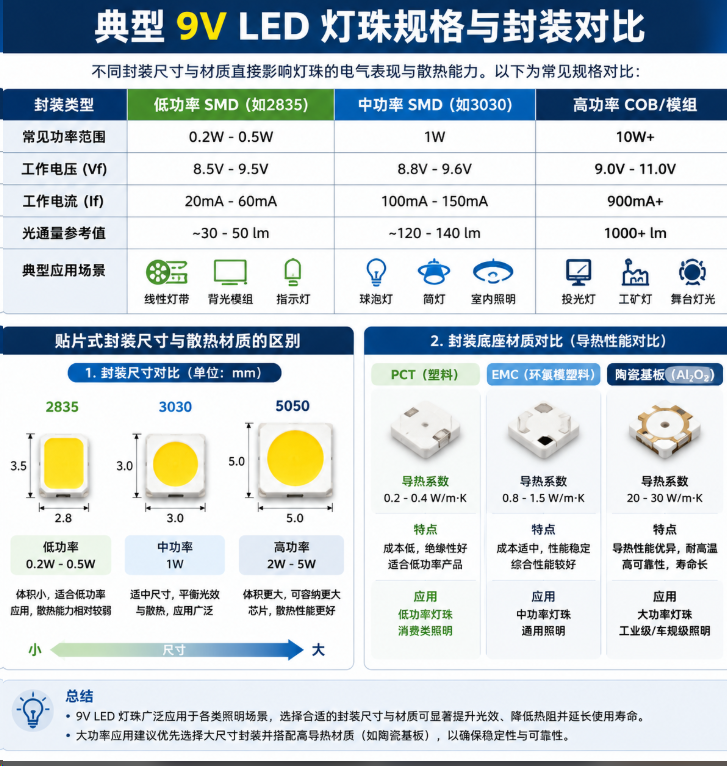

典型9V LED灯珠规格与封装对比

不同封装尺寸与材质直接影响灯珠的电气表现与散热能力。以下为常见规格对比：

贴片式封装尺寸与散热材质的区别

封装型号（如2835、3030、5050）代表灯珠的外形尺寸。例如，2835封装表示尺寸为2.8mm × 3.5mm。尺寸越大，通常可容纳的芯片面积越大，热阻越低。

封装底座的材质对散热性能起决定性作用。常见的材质包括PCT、EMC以及陶瓷基板。其中，陶瓷基板的热导率最高，适用于大功率及高可靠性要求的工业级或车规级照明；PCT与EMC材质则在中低功率消费级照明中具有较高的性价比。

光源颜色对参数特性的影响

不同发光颜色的LED芯片，其基底半导体材料不同，导致正向电压存在细微差异。红光LED的正向压降通常低于蓝光和绿光。在进行多色混光（如RGB）设计时，需针对各色灯珠的Vf差异独立设计限流或驱动电路。

9V供电电路设计：如何防止过流烧灯

在将9V LED灯珠接入供电系统时，合理的电路保护设计是延长其使用寿命的关键。

3V灯珠与9V电源的连接（对比参考）

若使用9V电源驱动常规3V LED灯珠，必须串联限流电阻以分担多余的电压，否则灯珠会因过压导致大电流烧毁。

限流电阻计算公式：电阻（Ω） = (电源电压 - 灯珠工作电压) ÷ 工作电流

若电源为9V，灯珠工作电压为3V，工作电流为20mA（0.02A），则所需电阻为：(9V - 3V) ÷ 0.02A = 300Ω。需串联一个阻值不低于300欧姆的电阻。

9V灯珠与9V电源的直接连接风险

尽管9V灯珠的工作电压与9V电源匹配，但不建议直接并联至非稳压电源或电池上。因为电池充满电时的实际输出电压常高于其标称电压（如9V叠层电池满电可达9.6V以上），且LED的阻抗随温度升高而降低，易引发热失控。建议在电路中串联一个小阻值电阻（如10Ω - 47Ω）进行限流缓冲。

恒流驱动源的技术必要性

对于功率大于1W的应用，推荐使用恒流驱动芯片。恒流源能自动调节输出电压，确保流过LED的电流不随温度和输入电压的波动而变化，从而保障系统运行的稳定性与寿命。

9V LED灯珠的主要应用场景

由于9V LED灯珠具备高集成度与适中的工作电压，在多个细分领域得到了广泛应用：

• 便携式仪器与手持设备：在使用9V叠层电池供电的便携式检测仪、测量仪器中，9V灯珠可简化升降压电路设计，降低功耗与发热量。

• 汽车内部照明与背光指示：在车载仪表盘、按键背光及氛围灯中，9V灯珠配合稳压电路能有效抵御电网电压波动，提供均匀稳定的背光效果。

• 工业机器视觉与精密检测：工业相机的环形光源对高显色性、无频闪有严苛要求，采用高精度恒流驱动的9V灯珠能提供高一致性的补光。

• 美妆及医疗美容仪器：家用红蓝光美容仪通常采用经过严格波长筛选的9V灯珠，以确保特定波长的能量输出稳定且发热可控。

选型三步法：如何挑选适合的9V LED灯珠

• 第一步：明确电源输出能力：确认供电电源的额定电压与最大输出电流，确保电源的输出功率预留20%以上的余量，避免电源超载运行。

• 第二步：筛选光效与发光角度：根据应用场景选择发光角度。需要聚光效果（如手电筒、射灯）时，选择窄角度或带透镜的灯珠；需要均匀散光（如面板灯、灯带）时，选择120度以上的大角度贴片灯珠。

• 第三步：评估散热系统设计：根据灯珠的额定功率计算热量释放。对于1W及以上的应用，需提前规划PCB铜箔散热面积或配置外挂散热片，确保结温控制在安全范围内。

LED行业技术发展与市场趋势

随着全球绿色低碳政策的推进，LED封装技术正朝着更高能效与高显色指数方向演进。

在政策引导下，高光效（150 lm/W以上）已成为主流准入门槛。同时，多芯片高压封装技术由于便于与智能调光芯片配合，在实现双色温无级调节、智能家居互联等应用中展现出广阔的前景。

恒彩电子高品质LED解决方案

在寻找高可靠性的LED器件时，封装工艺与品质控制是决定最终产品寿命的核心。深圳市恒彩电子有限公司（Hengcai Electronics）致力于为全球客户提供高标准的LED封装器件与定制化技术方案。

严选高规格原材料

恒彩电子坚持使用纯度达99.99%的键合双金线，确保在高电流冲击下电气连接的稳定性；发光芯片均源自行业一线品牌，保障波长一致性与高光效表现；支架选用高导热铜镀银基板，大幅降低器件热阻。

智能无尘封装车间

公司在深圳光明区设有高标准智能化无尘车间，配置全自动固晶、焊线与点胶设备。通过精密算法控制点胶厚度与荧光粉配比，有效防止湿气与粉尘侵入，将器件死灯率控制在极低水平。

完善的可靠性测试体系

出厂前，产品需经过冷热循环冲击、高温高湿老化及防静电（ESD）测试等多道严苛工序，确保每一批次的9V LED灯珠在工业、汽车及家用照明应用中均具有极低的光衰与优异的耐候性。

延长9V LED灯珠寿命的维护建议

• 建议一：确保导热介质均匀贴合：大功率灯珠需焊接在铝基板上，并在基板与外壳散热片之间涂抹薄且均匀的导热硅脂，排除空气热阻，提升导热效率。

• 建议二：优先选用恒流驱动源：避免使用简易的阻容降压电源。高精度的恒流驱动源能有效抵御电网浪涌，防止因电压波动导致的过流损坏。

• 建议三：控制焊接工艺参数：在手工焊接或回流焊过程中，需严格控制焊接温度与时间。建议手工焊接温度不超过300℃，时间控制在3秒以内，避免热传导损伤芯片内部金线。

People Also Ask 常见问题解答

9V LED灯珠可以直接连接9V叠层电池吗？

可以进行临时测试，但不建议长期直接连接。满电的9V电池实际电压可能超过9.5V。由于LED缺乏过流保护，直接连接可能导致灯珠严重发热，加速光衰。建议在回路中串联一个10Ω - 47Ω的限流电阻进行保护。

为什么使用万用表无法测亮9V LED灯珠？

普通万用表的“二极管档”测试电压通常在3V左右，低于9V灯珠内部3颗芯片串联后的最小导通电压（约8.5V）。因此，即使灯珠完好，万用表也无法使其发光。检测9V灯珠需使用可调直流电源，并调至合适电压与限流值进行测试。

9V LED灯珠与普通3V灯珠的主要区别是什么？

核心区别在于内部结构与电气特性。3V灯珠内部通常为单芯片结构，而9V灯珠内部集成了3颗串联芯片。在相同输出功率下，9V灯珠的工作电流仅为3V灯珠的三分之一，这有利于减小系统布线线径，降低线路温升，适合高压低流的精密电路设计。

为什么LED灯珠在通电瞬间闪烁一下就彻底熄灭？

这通常是由于电路中缺乏浪涌保护或限流元件，通电瞬间产生的尖峰电流（浪涌）超过了灯珠的最大承受极限，导致内部金线熔断。一旦内部金线断开，电路即呈开路状态。采用恒流电源驱动或在输入端并联瞬态电压抑制器（TVS）可有效避免此类问题。
