进行3535rgbw灯珠接线时，线序接错不仅会导致灯不亮，极易因电流过载烧毁芯片。掌握智能幻彩型与普通五线型的引脚定义、焊接规范及电压降解决方法，是确保系统稳定运行的关键。
3535 RGBW灯珠接线核心要点速查表
| 灯珠/灯带类型 | 核心引脚数 | 接线核心要点 | 适合应用场景 |
|---|---|---|---|
| 幻彩单控型 (如SK6812) | 3线 / 4引脚 | 5V电源、GND地线、信号线(DIN)不能接反。 | 舞台灯光、像素屏、智能家居 |
| 普通五线型 (非地址型) | 5线 / 5引脚 | 一个公共正极(V+)，四个负极(R/G/B/W)对应连接。 | 整体背景光、建筑轮廓照明 |
接线核心逻辑：首先确认灯珠是地址型（3线/4引脚）还是普通型（5线）。地址型需确保信号输入（DIN）端连接控制器输出；普通型则需将公共阳极（V+）接电源正极，R/G/B/W分别接控制器对应通道。操作前必须断电。
1. 3535 RGBW灯珠的核心结构与特性
3.5mm×3.5mm 紧凑封装
“3535”代表灯珠的外观尺寸为3.5mm × 3.5mm。这种封装尺寸在LED照明与显示工程中应用极广。在有限的体积内，该灯珠集成了红、绿、蓝、白四色芯片，实现了高密度的色彩混合，适用于对空间要求严苛的灯具设计。
陶瓷基板与纯金线工艺
由于高密度集成会产生较大热量，优质的3535 RGBW灯珠（如恒彩电子生产的工业级产品）通常采用高导热陶瓷基板代替传统的塑料支架，以提高热传导效率。内部芯片连接线则采用99.99%的纯金线，确保在冷热交替的工况下，导电性能稳定，避免因热胀冷缩导致开路。
独立“W”通道的优势
传统的RGB灯珠通过三原色混合产生白光，光谱不连续且显色指数较低。3535 RGBW灯珠加入了独立的白色（W）通道，可根据需求定制暖白、正白或冷白。这不仅提供了高显色的纯净白光，还大幅降低了混合白光时的整体功耗。

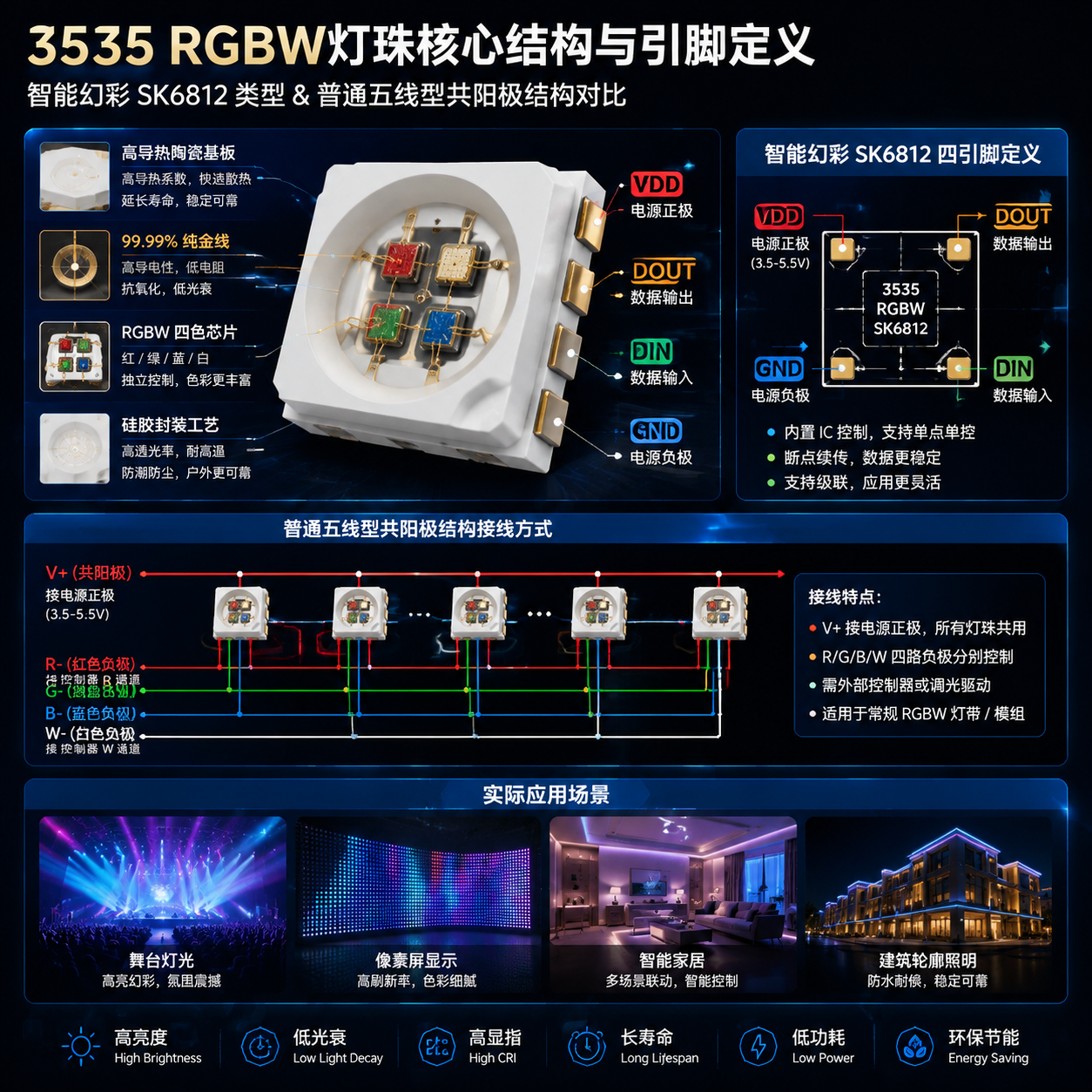

2. 3535rgbw灯珠引脚定义与识别
智能幻彩型引脚（以SK6812为例）
内置IC的智能幻彩灯珠支持单点单控。其引脚通常为4个焊盘：
- VDD：接5V电源正极。
- GND：接电源负极（接地）。
- DIN：数据输入端，连接控制器的数据输出或上一颗灯珠的DOUT。
- DOUT：数据输出端，连接下一颗灯珠的DIN。
注意：数据流向具有方向性，接反会导致整条灯带无法接收信号。
普通五线型引脚（共阳极设计）
普通五线型灯珠为整回路控制，通常采用共阳极（Common Anode）设计，引脚配置如下：
- V+：公共正极，接12V或24V电源正极。
- R/G/B/W：分别为红、绿、蓝、白四色芯片的负极，连接到RGBW控制器的对应回路。
引脚物理识别方法
在实操中，可通过以下方式确认引脚：
- 观察缺角：灯珠正面封装硅胶的某个角通常设有缺角标记，对应规格书中的1脚。
- 背部焊盘结构：共阳极或主接地焊盘通常面积较大。
- 万用表测试：将万用表拨至二极管档，用表笔微弱电流点测焊盘，观察发光颜色以确认引脚。

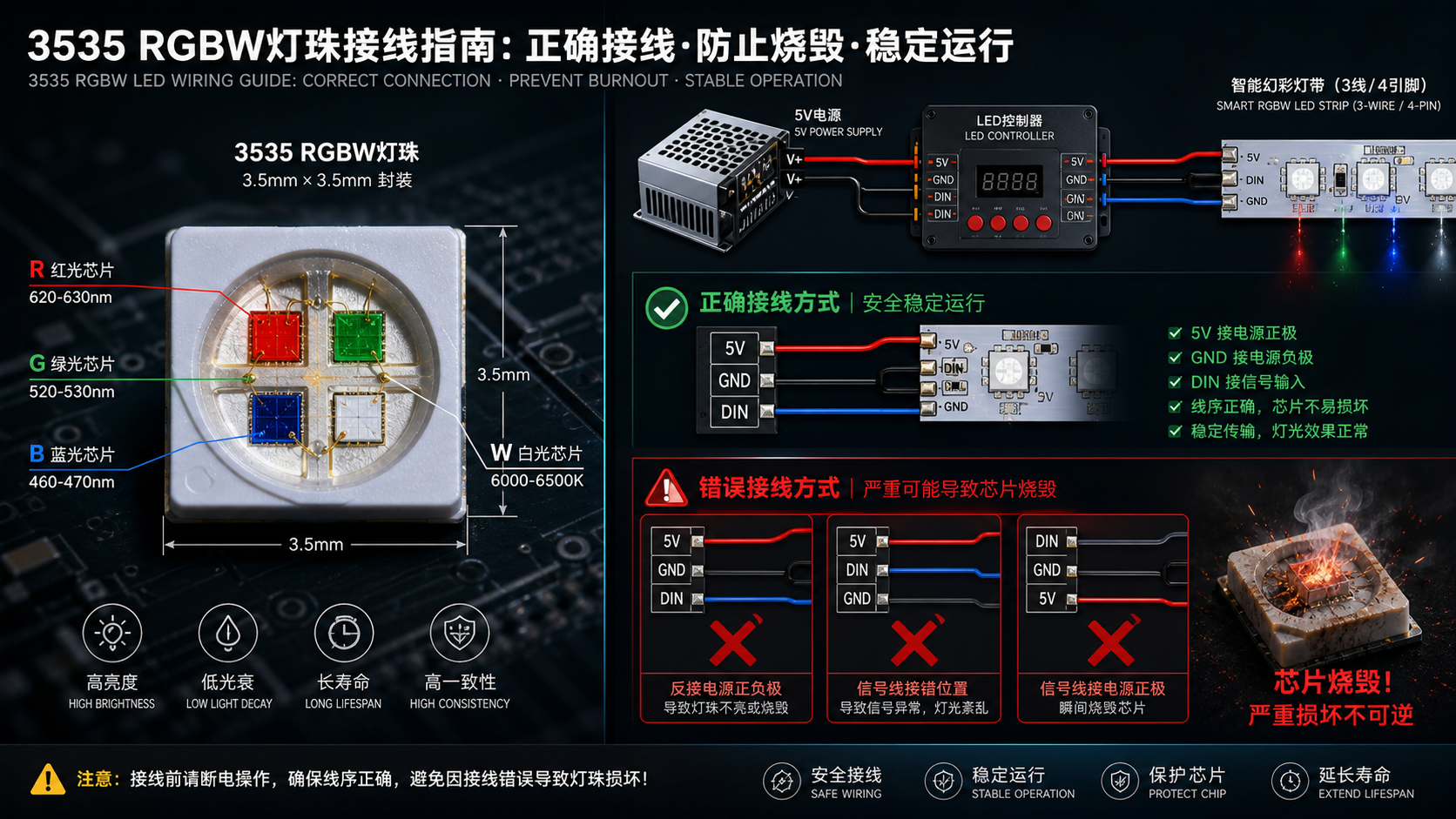

3. 3535rgbw灯珠接线实操步骤
准备工作与安全规范
进行接线前，需准备温控电烙铁、低渣焊锡丝、剥线钳、热缩套管及匹配的控制器。严禁带电作业，静电与瞬态浪涌极易击穿IC与LED芯片。
焊接控制规范
- 线头预锡：将导线剥皮约2mm，在线头上均匀涂上薄锡。
- 快速焊接：将烙铁温度设定在320℃至350℃之间，烙铁头接触焊盘时间应控制在3秒以内。
- 绝缘防护：焊接完成后，套入热缩管并使用热风枪加热收缩，防止引脚间短路。
行业技术提示：3535灯珠内部金线极细，焊接温度过高或加热时间过长，会导致基板导热过快使芯片焊点熔断，或造成硅胶封装剥离。

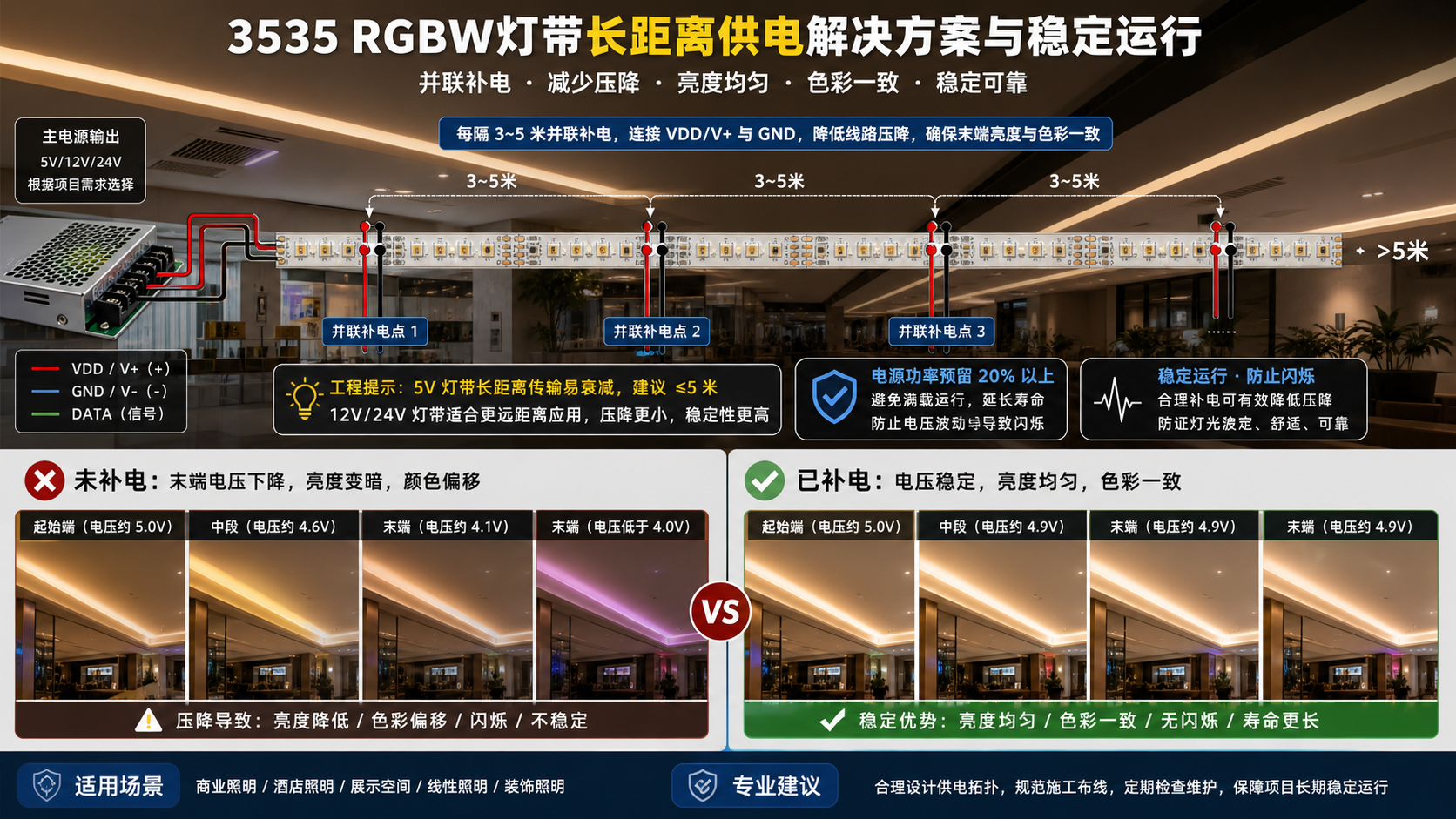

长距离接线电压降解决方案
在商业照明等应用场景中，若灯带级联长度超过5米，导线内阻会导致末端电压衰减，出现末端灯珠亮度变暗、偏色的现象。
- 并联补电法：从主电源输出端引出主干线，每隔3至5米为灯带的电源引脚（VDD/V+与GND）并联引入一次电源。这能确保整条线路电压均匀，避免末端芯片因欠压而闪烁。
4. 电气参数与电源功率匹配
典型电气参数参考
| 通道颜色 | 典型电压 (V) | 推荐驱动电流 (mA) | 典型光通量 (lm) | 半导体材料 |
|---|---|---|---|---|
| R (红光) | 2.0 - 2.4 | 350 | 60 - 70 | 磷化铝镓铟 (AlGaInP) |
| G (绿光) | 3.0 - 3.4 | 350 | 130 - 140 | 氮化镓 (GaN) |
| B (蓝光) | 3.0 - 3.4 | 350 | 25 - 35 | 氮化镓 (GaN) |
| W (白光) | 3.0 - 3.4 | 350 | 140 - 150 | 氮化镓 (GaN) |
由于红光芯片采用的半导体材料带隙较窄，其工作电压明显低于绿、蓝、白光。在设计驱动电路时，必须针对红光通道串联适当的限流电阻。
供电功率计算实例
假设使用100颗 5V 单点控制的3535 RGBW灯珠：
- 单颗灯珠四色全开最大电流：1.4A（实际IC控制下通常限制在 60mA 左右，此处以单颗灯珠极限最大电流设计为例）。
- 若为大功率光源级联，总最大电流：1.4A * 100 = 140A。
- 所需功率：5V * 140A = 700W。
- 电源预留原则：电源额定功率应留有20%以上的余量。因此，应配备不低于 850W 的开关电源，以防止电源长期满载过热导致输出纹波变大、灯光闪烁。
5. 常见接线故障排除指南
问题一：通电后灯珠完全不亮
- 排查方法：
- 检查电源输出电压是否正常。
- 确认输入端正负极（VDD与GND）是否接反。由于二极管的单向导电性，极性接反会导致整个回路不通。
- 用万用表检测是否存在虚焊或虚接。
问题二：显示颜色与控制器指令不符
- 排查方法：
- 常见于五线型接线，属于R、G、B、W线序接错。例如，控制器的绿色输出端连接到了灯珠的红色引脚。
- 重新核对线缆颜色及控制器标识，调整接线顺序。
问题三：灯光抖动、闪烁或末端偏色
- 排查方法：
- 检查供电功率是否不足，若电源过载会反复触发过流保护导致闪烁。
- 幻彩灯珠的DIN信号线过长或未屏蔽，易受外界电磁干扰。应缩短信号线，或在首颗灯珠的DIN端串联一个330欧姆的电阻。
6. 3535 RGBW灯珠技术常见问题 (FAQ)
Q1：3535 RGBW灯珠接线时，信号输入(DIN)和输出(DOUT)接反了会怎么样？
A1：智能幻彩灯珠依靠单向串行协议传输数据。如果将控制器的信号输出线接到了灯珠的DOUT端，灯珠将无法接收控制数据，整条灯带都会不亮。此时必须断电，将信号线改接至第一颗灯珠的DIN端。
Q2：为什么红光(R)的接线回路中，通常需要串联比其他通道更大的电阻？
A2：因为红光芯片的工作电压（约2.0V-2.4V）明显低于蓝、绿、白光（约3.0V-3.4V）。在供电电压统一的情况下（例如5V或12V），红光通道的分压需求更大，必须串联阻值更大的限流电阻，以防止红光芯片因电流过载而烧毁。
Q3：5V、12V和24V的3535 RGBW灯带在接线设计上有什么主要区别？
A3：主要区别在于级联长度与电压降。5V灯带在长距离接线时电压衰减极快，通常每隔3米就需要补电；12V和24V灯带由于工作电压高、电流相对较小，其有效传输距离更远，接线时并联补电的频率可以大幅降低，适合大面积工程安装。
