深入解析IR灯珠驱动芯片的工作原理、主流分类与选型要素，提供实用的电路设计避坑指南，助力解决红外LED发热及烧毁痛点。
红外（IR）LED在安防、识别及传感等领域应用广泛，但在实际开发中，灯珠发热严重、亮度不稳定甚至烧毁的现象屡见不鲜。红外LED具有独特的负温度系数，其内部电阻会随温度升高而减小。若直接使用恒压源供电，极易引发热失控。选用合适的IR灯珠驱动芯片进行恒流控制，是保证红外发射系统寿命与效率的核心。
| 核心挑战 | 解决路径 | 选型与设计建议 |
|---|---|---|
| 红外LED易过热烧毁 | 采用恒流驱动芯片，实时监测并锁定工作电流。 | 严禁使用恒压源，必须匹配灯珠额定电流。 |
| 不同场景功耗与成本平衡 | 根据系统需求选择线性恒流或开关型（Buck/Boost）驱动。 | 电池设备优先选择高效率开关型；简单遥控器可采用低成本线性型。 |
| 多通道复杂控制 | 引入带I2C接口的智能多通道驱动。 | 适用于眼球追踪、手势识别等需要独立调光的精密传感系统。 |
| 光源与驱动不匹配 | 采用灯驱合一或一站式定制化光源方案。 | 可结合恒彩电子等专业厂商的定制化红外光源进行系统级调优。 |
1. IR灯珠驱动芯片的核心作用与工作原理
红外LED的发光强度与流过的电流呈正相关，但其电学特性对温度极为敏感。

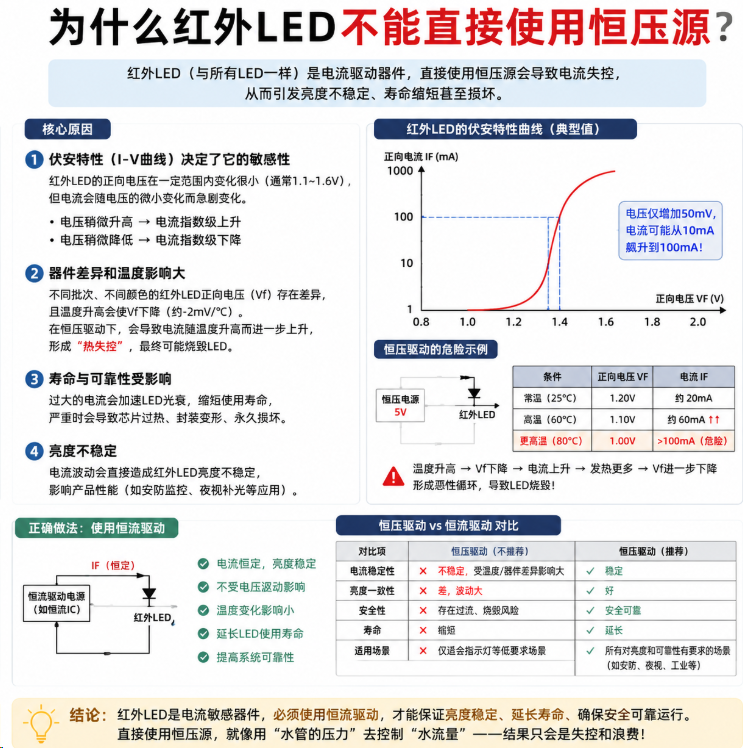

为什么红外LED不能直接使用恒压源？
红外灯珠在工作时会产生热量，而其PN结的导通压降（VF）具有负温度系数——温度每升高1℃，导通电压就会下降。在恒压供电状态下，压降降低会导致流过灯珠的电流急剧上升，电流增加又进一步加剧发热，形成恶性循环，最终导致热击穿（烧毁）。

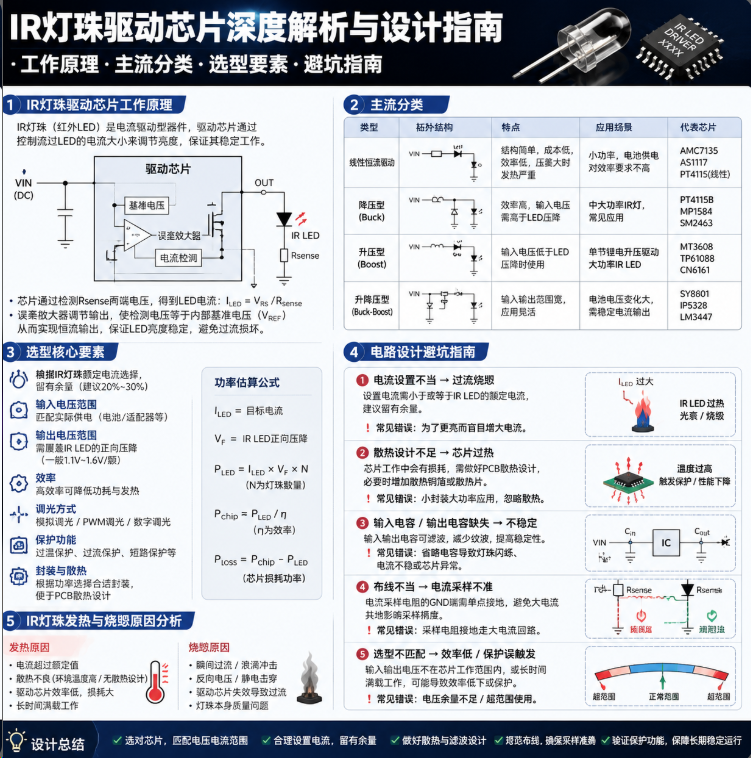

恒流驱动芯片的调控机制
专门的IR灯珠驱动芯片通过在电路中串联采样电阻，实时反馈流经LED的电流变化。当电流因温度或电源电压波动而出现电流行变大趋势时，芯片内部的误差放大器与控制回路会迅速调整输出占空比或导通阻抗，将电流强制锁定在设定值，从而确保红外辐射功率的稳定，延长灯珠使用寿命。
核心功能集成
现代驱动芯片不仅提供基础的恒流控制，还集成了以下关键功能：
多路独立控制：单颗芯片可同时驱动多路红外LED，并支持独立通道调节。
数字调光（PWM/I2C）：通过高频开关信号控制红外光强，避免肉眼或相机捕获时的频闪。
全方位保护机制：内置过温保护（OTP）、过压保护（OVP）、LED开路/短路保护，提升系统容错率。
2. IR灯珠驱动芯片的主要类型与技术对比
根据电路结构和应用场景的不同，驱动芯片主要分为以下三类：
线性恒流驱动
工作原理类似于自动调节的串联电阻，通过消耗多余的压差来保持电流恒定。
优点：外围元器件极少（通常只需1-2个电容），无电磁干扰（EMI），成本极低。
缺点：转换效率低，压差大时发热严重。
适用场景：传统红外遥控器、低功耗红外补光、玩具等对成本敏感的设备。
开关型驱动（Buck降压 / Boost升压）
利用电感、电容进行能量缓存与转换，通过高频开关动作调节输出。
优点：转换效率极高（通常在85%至95%之间），发热量极小，支持宽输入电压范围。
缺点：外围需要电感、肖特基二极管等元器件，电路设计需注意EMI抑制。
适用场景：安防补光、手持便携式红外设备、车载夜视等高功耗场景。
多通道I2C智能驱动
集成数字通信接口，可通过MCU直接对各通道电流进行数字化配置。
优点：支持高精度单通道独立调光，具备实时故障诊断与状态反馈功能。
缺点：芯片单价较高，软件编程相对复杂。
适用场景：VR/AR眼球追踪、3D人脸识别结构光等精密传感系统。
3. 典型应用领域与方案匹配
安防夜视监控
安防补光灯通常需要长时间高功率运行。若电流不稳定，会导致画面出现明暗闪烁或夜视距离缩水。此场景应优先选用宽输入电压、具备过温降电流保护的开关型驱动芯片，确保在严苛户外温差下稳定输出。
消费电子与生物识别
智能门锁、手机人脸识别模块对空间要求极苛刻。通常选用WLCSP或超薄DFN封装的单通道/双通道脉冲驱动芯片，在极小占板面积下提供高瞬态电流。
智能车载与驾驶员监测（DMS）
用于监测驾驶员疲劳状态的红外补光系统必须保证100%可靠。车载芯片需通过AEC-Q100车规级认证，具备极强的抗电磁干扰（EMI）能力和宽工作温度范围。
工业机器视觉检测
在高速生产线上，机器视觉相机需要红外光源进行高速短脉冲曝光，以抓拍无拖影的图像。恒彩电子提供的定制化红外光源方案，通过高频响应驱动芯片与红外发光二极管的精密匹配，可实现微秒级的快速闪光控制，大幅提升工业自动化检测精度。
4. 行业市场数据与驱动技术演进
根据行业研究数据，随着车载DMS、智能安防及手势识别的爆发式增长，全球红外LED及配套驱动芯片市场呈现出明确的增长态势。
行业分析指出，红外光源已从简单的照明辅助演变为高精度的光电传感核心。高效、低功耗且具备智能诊断功能的驱动芯片，是释放新一代红外LED潜能的关键技术保障。
市场对驱动IC的要求正向着高集成度和超低待机功耗方向发展，尤其在电池供电的IoT终端中，静态功耗已成为选型的重要指标。
5. IR灯珠驱动芯片关键参数与选型步骤
在实际选型过程中，建议遵循以下三个维度进行评估：
1. 电流承载能力与通道数
最大输出电流：需留有20%-30%的安全余量。例如，若红外灯珠额定工作电流为700mA，建议选择最大输出能力不低于1A的驱动芯片。
通道规划：多灯珠串联可保证电流绝对一致，但需要较高的升压（Boost）驱动；并联或独立控制则更适合多通道恒流驱动。
2. 电源电压（Vin）与调光频率
电压匹配：单节锂电池供电（3.0V-4.2V）建议选择低压差线性或Buck-Boost芯片；工业24V或车载12V/24V系统则需选用高耐压开关芯片。
调光频率：为避免CMOS图像传感器在抓拍时产生水波纹（Rolling Shutter条纹），调光频率或PWM工作频率通常需设置在20kHz以上。
3. 材料兼容性与散热设计
高性能红外LED常采用砷化镓（GaAs）等材料制成。为了配合其高光功率输出，驱动芯片在物理结构上需具备良好的导热性能。
选型时应优先考虑带有裸露散热焊盘（Exposed Pad）的DFN或QFN封装。
芯片内部建议采用金丝键合与铜引线框架工艺，以降低导通阻抗，减少芯片自身发热。
6. 电路设计要点与常见故障排查
核心设计原则
单点接地与环路最小化：在开关型驱动设计中，功率地与信号地需单点连接，且开关环路（输入电容、芯片、电感、续流二极管）面积应尽可能小，以降低电磁辐射。
输入电容就近摆放：旁路电容必须紧靠芯片的VCC与GND引脚，以有效滤除高频噪声。
充分的PCB散热铺铜：将芯片底部的散热焊盘通过多过孔连接到大面积地铜皮，利用多层板进行物理降温。
脉冲模式的应用技巧
对于人脸识别、飞行时间（ToF）等非连续工作场景，可启用驱动芯片的脉冲恒流模式。在极短占空比（如低于10%）下，允许向红外LED通入数倍于连续额定值的峰值电流，从而在不超温的前提下获得极高的瞬态辐射强度。
常见问题与对策
多并联支路亮度不均：由于灯珠VF存在个体差异，直接并联会导致分流不均。对策：改为串联驱动，或使用多通道独立恒流驱动芯片。
驱动芯片发热过高：若采用线性驱动且输入输出压差过大，多余压降将全部转化为热量。对策：优化输入电压，或更换为高效率的Buck型开关驱动。
7. 主流芯片品牌分析与采购建议
目前，IR LED驱动芯片市场呈现出多元化的供应格局：
国际一线品牌（如德州仪器 TI）：产品线极宽，车规级与高精度芯片性能优异，抗干扰指标高，适用于医疗、汽车等高要求领域，但相对成本较高。
国内主流品牌（如艾为、帝奥微等）：在消费电子、智能家居及安防监控领域性价比优势明显，交付周期短，技术支持响应迅速。
选型避坑指南
在采购时，应避免盲目追求极低成本而选择缺乏保护机制（如无过温、过流保护）的白牌芯片。红外LED本身造价较高，若驱动芯片在异常电压下击穿，极易导致下游昂贵的红外光源整体烧毁，得不偿失。
8. 前沿趋势：“灯驱合一”微型化模块
随着智能硬件对空间的严苛要求，传统的“LED + 分立驱动芯片”设计正逐步向灯驱合一（Smart IR LED）演进。
核心优势
将微型恒流控制裸芯片（Die）与红外发光晶圆直接封装在同一基板内（如微型陶瓷基板），形成高度集成的红外发射模组。
简化设计：工程师无需再进行复杂的驱动匹配与PCB布线，接通电源与触发信号即可工作。
降低寄生电感：超短的内部连接路径极大减少了寄生参数，使纳秒级的超高速脉冲调制成为可能。
深圳市恒彩电子有限公司紧跟行业前沿，依托在半导体封装领域的深厚技术积淀，致力于为客户提供从高效率红外LED器件到“灯驱一体化”的定制化光源方案，协助客户简化供应链，加速产品落地。
9. IR灯珠驱动芯片常见问题解答（FAQ）
Q1：红外LED可以直接用普通LED驱动芯片驱动吗？
答：可以，只要该LED驱动芯片支持恒流输出，且其输出电流、工作电压与红外LED的规格相匹配。但需要注意，红外LED的导通压降通常低于白光LED（红外约1.2V-1.8V，白光约3.0V-3.4V），选型时需确保芯片能在此低输出电压下稳定工作。
Q2：如何降低红外驱动电路工作时的电磁干扰（EMI）？
答：若使用开关型驱动，应优先选择支持软启动、具有抖频（Spread Spectrum）功能的芯片。在布局上，尽可能缩短电感与开关管的走线，并在输出端合理配置磁珠与滤波电容。
Q3：为什么红外补光灯在低温环境下启动困难？
答：部分驱动芯片或外围电解电容在极低温度下，等效串联电阻（ESR）会急剧增大，导致控制环路不稳定或无法正常建立。在安防等户外场景，需选用工作温度范围达 -40℃ 至 85℃ 的工业级芯片，并搭配低温特性优异的贴片陶瓷电容（MLCC）。
