本文深入解析rgb灯珠控制电路的工作原理，对比共阴与共阳极接线差异，并提供PWM调光及智能单总线驱动设计方案，助您解决LED偏色、闪烁与压降问题。在LED照明与氛围灯设计中，合理规划rgb灯珠控制电路是实现精准调色与系统稳定运行的基础。无论是采用传统的PWM多路控制，还是单总线智能寻址方案，掌握其电气特性、驱动选择及保护电路设计，都能有效避免芯片烧毁、偏色或频闪等常见故障，保障项目高效落地。
💡 RGB控制方案核心选型对比
| 控制方式 | 所需线缆数量 | 控制精细度 | 典型应用场景 | 硬件设计建议 |
|---|---|---|---|---|
| 传统多路PWM控制 | 4线（V+, R, G, B） | 仅支持整条灯带统一变色 | 基础单色/彩色氛围照明 | 适用于标准5050 RGB/RGBW光源 |
| 单总线智能控制 | 3线（V+, GND, DATA） | 每个灯珠均可独立调色 | 跑马灯、像素屏、动态流光特效 | 选用内置IC（如WS2812B）幻彩光源 |
| 高功率恒流驱动 | 视通道配置而定 | 高精度恒流、无频闪调光 | 舞台灯光、机器视觉检测 | 采用陶瓷基板大功率LED，需强化散热 |
1. RGB灯珠控制电路基础：工作原理与结构解析
内部结构与封装工艺
RGB灯珠的本质是将红（Red）、绿（Green）、蓝（Blue）三色发光芯片封装在同一个外壳中。这些高集成度的芯片通过独立的引脚引出，形成了可单独控制的三个发光通道。
在专业硬件设计中，灯珠的物理结构对可靠性有决定性影响：
- 内部连接导线：通常采用99.99%高纯度金线进行电气连接，以确保在高频PWM冲击下电路连接的稳定性。
- 散热底座：多采用红铜镀银支架，提供极佳的导热性能，降低芯片结温。
- 封装材料：外层采用高透光率的环氧树脂或硅胶，保护芯片的同时确保光线均匀散射。
三原色混色原理
根据光学三原色原理，通过调整红、绿、蓝三种单色光的混合比例，即可调配出光谱中的任意色彩。例如：
- 红光 + 绿光 = 黄光
- 红光 + 蓝光 = 紫光
- 红、绿、蓝全亮 = 白光
基础电路架构
一个完整的rgb灯珠控制电路通常由电源、限流电阻、开关驱动元件（如晶体管或MOSFET）以及主控芯片（如MCU）组成。由于LED属于电流敏感型器件，必须在每个颜色通道上串联限流电阻，防止因电流过载导致芯片烧毁。电阻阻值需根据各通道芯片的额定工作电压与工作电流精确计算。

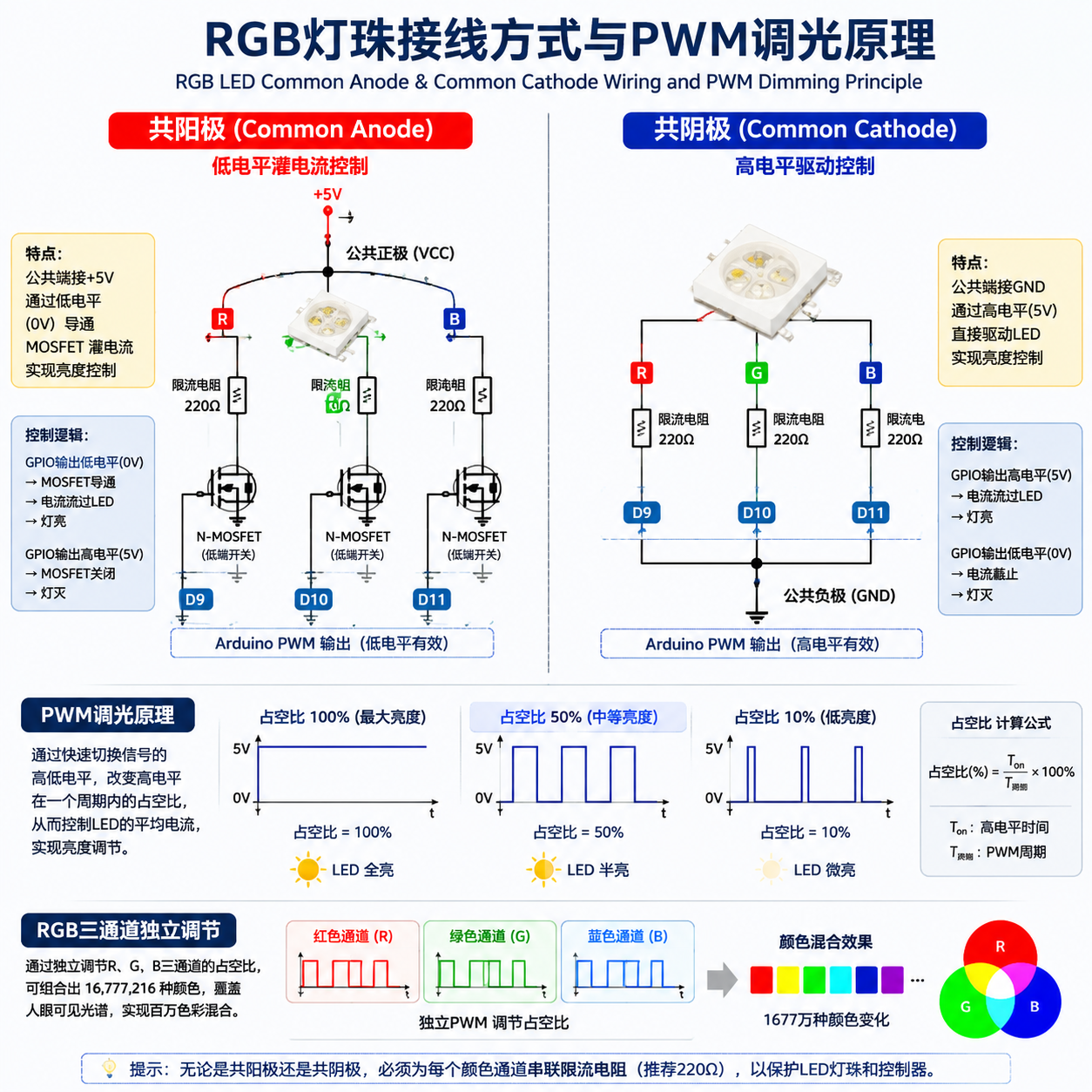

2. 共阳极 vs 共阴极接线：电路逻辑与设计选型
在设计电路原理图时，首先需要确认所选RGB灯珠的引脚共用引脚极性，这直接决定了驱动电路的拓扑结构。
共阳极（Common Anode）电路设计
共阳极灯珠将红、绿、蓝三个芯片的正极（阳极）在内部连接在一起，引出一个公共端（VCC）。
- 接线方式：公共端直接接电源正极（如+5V/+12V），红、绿、蓝三路引脚分别接限流电阻后，连接至控制器的控制引脚。
- 控制逻辑：当控制器引脚输出低电平（GND）时，回路导通，对应通道的灯珠点亮。
共阴极（Common Cathode）电路设计
共阴极灯珠则将三路芯片的负极（阴极）连接至公共端（GND）。
- 接线方式：公共端直接接地（GND），三路正极分别接限流电阻后连接至控制器引脚。
- 控制逻辑：当控制引脚输出高电平（如VCC）时，电流流入灯珠，对应通道点亮。
设计选型建议：在微控制器（MCU）驱动设计中，通常优先选择共阳极灯珠。因为大多数单片机引脚的灌电流（Sink Current，即引脚接低电平吸入电流）能力显著强于拉电流（Source Current，即引脚输出高电平提供电流）能力。采用共阳极设计可避免单片机引脚因负载过重而损坏，提升系统运行的稳定性。
3. PWM脉宽调制调光技术：实现无级调色与亮度的核心
要实现RGB灯珠的百万色无级调节，必须引入PWM（脉冲宽度调制）技术，而非直接调节模拟电压。
PWM调光的基本机制
PWM调光通过高频开关信号，控制每个周期内LED导通与截止的时间比例。利用人眼的“视觉暂留”效应，当开关频率足够高时，人眼无法察觉到灯光的闪烁，而只能感知到由于平均电流变化带来的亮度强弱变化。
占空比（Duty Cycle）与亮度控制
占空比是指在一个脉冲周期内，通电时间占整个周期的百分比：
- 100% 占空比：LED持续导通，亮度最大。
- 50% 占空比：半周期导通，半周期截止，感知亮度约为最大亮度的一半。通过微控制器精确输出三路独立的PWM信号，分别控制红、绿、蓝通道的占空比，即可精准混合出各种色彩及亮度等级。
为什么避免使用模拟电压调光？
LED发光芯片对正向工作电压极为敏感。若通过降低工作电压来调节亮度，会导致LED内部pn结的载流子复合状态改变，从而引发发光波长漂移（即偏色现象）。而PWM调光在导通状态下始终保持足额的正向电压与电流，仅通过时间分割实现亮度调节，能够完美保持色彩的纯正性。
4. 地址可寻址（幻彩）RGB控制电路：单线级联与保护设计
对于需要独立控制每个像素点的复杂动态显示（如跑马灯、像素屏），传统多路PWM控制受限于MCU引脚数量，无法实现大规模组网。此时通常采用内置IC的智能可寻址RGB灯珠。
单总线协议级联机制
此类灯珠（如内置WS2812B/SK6812芯片的智能灯珠）内部集成了解码与驱动电路，仅需三根线：VCC、GND及DATA（数据信号线）。其工作原理类似于串行移位寄存器：控制器向第一级灯珠发送一串数据，第一级灯珠截留前24位（每个通道8位，共24位色彩深度）数据，然后将剩余的数据整形放大后转发给下一级灯珠。通过这种级联方式，单根信号线即可控制成百上千个灯珠的独立显色。
幻彩电路的三道硬件保护防线
在设计单总线控制电路时，为确保高速数据传输的完整性并保护敏感的IC芯片，必须增加以下保护元器件：
- 去耦滤波电容：在每个内置IC灯珠的电源引脚（VCC与GND）之间，必须近旁并联一个0.1μF (104) 陶瓷电容。该电容可有效吸收电源上的高频开关噪声，防止IC因电源波动复位或误码。
- 阻抗匹配电阻：在MCU信号输出端与第一级灯珠的DIN引脚之间，应串联一个330Ω至500Ω的电阻。该电阻可以抑制高频信号在传输线末端产生的反射与过冲，防止高压毛刺击穿首颗灯珠的输入引脚。
- 大容量电解电容：在电源输入端（灯带前端）并联一个100μF至1000μF的电解电容，用于抑制通电瞬间的浪涌电流（Spike）。
5. 驱动电路核心组件与电气设计考量
系统电流估算与电源余量
设计大功率或大规模RGB电路时，电源功率预算至关重要。标准小功率RGB灯珠单通道额定电流通常为20mA，三色全亮（显示白光）时单颗灯珠的最大电流为：$$I_{max} = 20 ext{mA} imes 3 = 60 ext{mA}$$若系统包含100颗此类灯珠，最大总电流将达到6A。为防止电源长期处于超载状态导致发热与输出电压跌落，电源总功率必须预留30%以上的安全余量，即选用额定电流不低于8A的电源适配器。
外置MOSFET驱动选型
微控制器GPIO引脚的驱动能力有限，无法直接驱动高功率或多路并联的RGB灯带。必须通过外置功率半导体进行流控切换：
- N沟道MOSFET（N-MOS）：在共阳极架构中，常选用低导通电阻（$R_{DS(on)}$）的N-MOS管（如AO3400、IRF540N）作为低端开关。MCU引脚输出高电平时MOSFET导通，拉低灯珠阴极完成回路。
- 栅极电阻：在MCU引脚与MOSFET栅极（G）之间需串联一个100Ω的限流电阻，限制栅极电容充电瞬间的冲击电流，同时在栅地之间并联一个10kΩ的下拉电阻，防止引脚悬空时MOSFET误导通。
远距离传输压降补偿
当灯带较长或供电线缆较细时，由于导线内阻的存在，电能在线路上转化为热能，导致灯带末端出现严重的电压跌落（压降）。这会导致末端灯珠因工作电压不足而亮度变暗、甚至颜色偏红（红色芯片工作电压最低，受压降影响相对较小，蓝绿通道可能无法正常导通）。
- 解决方案：采用双端供电或多点并联供电，将电源线直接拉至灯带末端或中段进行电压补偿，确保各段电压分布均匀。
6. 微控制器控制实战：基于Arduino的电路与代码示例
以下提供一个基于Arduino Uno开发板驱动共阴极RGB灯珠的典型硬件连接方案与控制代码。
硬件连接示意
- 公共阴极引脚：直接连接至Arduino的 GND 引脚。
- 红色引脚：串联一个 220Ω 限流电阻，连接至支持PWM输出的数字引脚 D9。
- 绿色引脚：串联一个 220Ω 限流电阻，连接至支持PWM输出的数字引脚 D10。
- 蓝色引脚：串联一个 220Ω 限流电阻，连接至支持PWM输出的数字引脚 D11。
Arduino 测试代码
// 定义硬件PWM引脚const int redPin = 9;const int greenPin = 10;const int bluePin = 11;void setup() {// 配置引脚为输出模式pinMode(redPin, OUTPUT);pinMode(greenPin, OUTPUT);pinMode(bluePin, OUTPUT);}void loop() {// 切换为红色setColor(255, 0, 0);delay(1000);// 切换为绿色setColor(0, 255, 0);delay(1000);// 切换为黄色（红+绿）setColor(255, 255, 0);delay(1000);}// 封装RGB混色函数，输入值范围为0~255void setColor(int redValue, int greenValue, int blueValue) {analogWrite(redPin, redValue);analogWrite(greenPin, greenValue);analogWrite(bluePin, blueValue);}7. 常见故障排查与白平衡校正指南
频闪现象的成因与消除方法
如果电路工作时肉眼能察觉到微弱的快速闪烁，通常有以下两个成因：
- PWM控制频率过低：若软件模拟生成的PWM频率低于200Hz，人眼易产生闪烁感。建议通过配置MCU定时器寄存器，将硬件PWM频率提升至1kHz以上。
- 电源动态响应能力差：当大量LED高频同步开关时，电源输出端会产生剧烈的电压纹波。可在电源输出端并联低ESR（等效串联电阻）的电解电容以平滑纹波。
白平衡校正（解决白光偏色）
由于红、绿、蓝三色芯片的半导体材质不同，其正向导通压降（$V_f$）和发光效率存在显著差异：
- 红色芯片：$V_f \approx 1.8 ext{V} - 2.2 ext{V}$
- 绿色芯片：$V_f \approx 2.8 ext{V} - 3.2 ext{V}$
- 蓝色芯片：$V_f \approx 2.8 ext{V} - 3.2 ext{V}$
若采用完全相同阻值的限流电阻，在相同控制信号下，红色通道的电流通量会明显大于蓝绿通道，导致混合出的白光偏红或偏黄。
校正方法：
- 硬件校正：通过精确计算，为红色通道配置阻值稍大的限流电阻。例如在5V供电系统中，红、绿、蓝通道可分别选用150Ω、100Ω、100Ω的电阻，以平衡实际工作电流。
- 软件校正：在控制软件中设置比例系数，限制红色通道的最大PWM输出值（例如将红色的最大占空比限制在80%），通过数字调校实现纯正的白光平衡。
8. LED灯珠选型与供应链适配建议
在实际硬件选型中，封装工艺与原材料直接影响电路的长期稳定性。例如，恒彩电子的5050 RGB/RGBW系列灯珠采用高纯度双金线焊接与红铜镀银支架，具有优异的导热性与色彩一致性。对于空间受限或追求极简PCB走线的设计，可选择恒彩电子内置IC智能幻彩系列，将控制芯片直接集成于灯珠内部，大幅简化外围驱动电路，降低BOM成本与装配风险。
9. 常见问题解答（FAQ）
Q1: RGB灯珠控制电路中，限流电阻的阻值如何计算？
限流电阻的阻值计算公式为：$$R = \frac{V{CC} - Vf}{If}$$其中，$V{CC}$为供电电压，$Vf$为对应颜色芯片的正向导通压降，$If$为额定工作电流（一般取15mA - 20mA）。由于红、绿、蓝芯片的$V_f$不同，三路限流电阻必须独立计算并分别接入。
Q2: 为什么幻彩RGB灯带的第一个灯珠容易烧毁？
当供电电源开启瞬间，由于线路寄生电感的存在，信号线上可能会产生极高电压幅值的反射波或浪涌脉冲。如果第一颗灯珠的数据输入端（DIN）直接暴露，这些瞬态高压极易击穿其内部微型IC的输入保护二极管。在信号线输入端串联一颗330Ω电阻，即可有效阻尼此高频尖峰，保护IC免受损伤。
Q3: 为什么大功率RGB灯珠控制电路中需要加陶瓷或铝基板？
大功率LED工作时，其输入电能中只有约20%~30%转化为光能，其余70%以上转化为热能。如果热量无法及时导出，芯片结温升高会导致发光效率下降、光衰加速，甚至烧毁。陶瓷基板或铝基板具有极高的热传导率，配合导热硅脂与散热片，能迅速将结温导出，从而保证控制电路及光源的长期可靠运行。
