arduino控制5050灯带(从接线到FastLED编程的完整实操指南)

本文详细解析使用Arduino控制5050灯带的核心步骤，涵盖WS2812B引脚接线、外部5V电源功耗计算、共地电路设计及FastLED基础编程示例，帮助开发者快速避坑。

📌 核心要点快速预览（Key Takeaways）

5050灯带基础解析：从硬件结构到控制原理

5050 LED的定义与混色机制

5050 LED因其封装外形尺寸为 5.0mm × 5.0mm 而得名。这种正方形封装的LED内部通常集成了三个独立的发光芯片：红色（Red）、绿色（Green）和蓝色（Blue）。通过对这三种基色芯片进行脉宽调制（PWM）控制，调节各自的电流占空比，即可在单一像素点内混合出多达16,777,216种不同的色彩。

5050 LED的内部封装原材料

5050灯珠的内部封装工艺直接决定了其光效与使用寿命。高规格的5050 LED通常由五个核心部分组成：

• 高导热铜支架：用于物理承载与高效散热，确保芯片结温在安全范围内。
• 半导体发光芯片：发光的核心组件，决定了初始亮度和波长纯度。
• 高纯度金线：实现芯片与支架引脚之间的电气连接，导电性能极佳，抗疲劳断裂。
• 调色荧光粉：用于特定色温或白光配比调节。
• 封装胶水（环氧树脂或硅胶）：保护内部芯片和金线免受外部水分及机械应力的影响。

恒彩电子在制造高品质5050灯珠时，通过严格筛选上述原材料并优化封装工艺，能够有效降低长期工作下的光衰，保证色彩的高度一致性。

可寻址幻彩灯带与普通RGB灯带的区别

在选择5050灯带时，需要区分以下两种主流类型：

• 普通RGB灯带：整条灯带共享同一组控制信号（12V/G/R/B），所有LED只能同时显示同一种颜色，无法实现跑马、流水等动态效果。
• 可寻址（Addressable）灯带：以基于5050封装的 WS2812B 为代表，每个LED封装内部集成了一颗微型控制IC。这使得每个像素点都可以接收独立的色彩数据，从而实现渐变、炫彩流水及复杂的动画特效。

硬件接线详解：安全可靠的电路连接规范

基础接线引脚定义

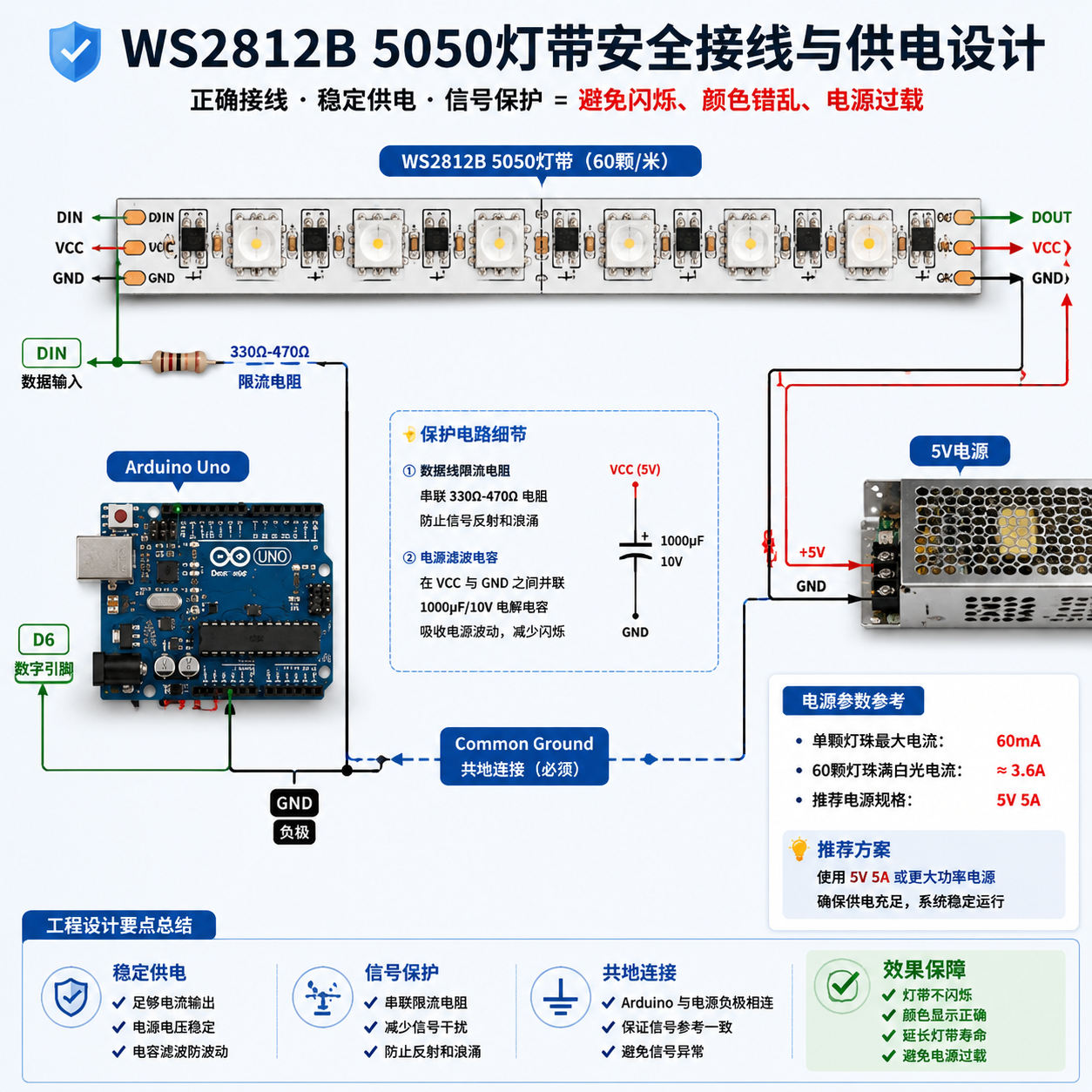

连接WS2812B 5050灯带与Arduino开发板时，主要涉及三条线路：

1. VCC (5V)：连接外部5V直流电源的正极。
2. GND：连接外部电源的负极与Arduino的GND引脚。
3. DIN (Data Input)：信号输入线，连接到Arduino的数字I/O引脚（如D6），用于传输控制数据。

安全提示：在进行任何接线操作前，请务必断开电源，避免因瞬态短路损坏Arduino微控制器或灯带上的控制芯片。

为什么要建立共地（Common Ground）连接？

在多电源供电系统中，共地（Common Ground）是保证数据传输稳定的前提。必须将Arduino的GND引脚与外接5V电源的负极牢固连接。如果忽略这一步，信号传输通道将失去参考电压基准，导致数据波形畸变，具体表现为灯带随机闪烁、颜色错乱或完全不响应控制指令。

电路保护的核心电子元件

为提升系统的抗干扰能力并延长灯带寿命，强烈建议在电路中加入以下两个保护元件：

• 限流电阻（330Ω - 470Ω）：串联在Arduino的数字输出引脚与灯带的DIN引脚之间。该电阻能够有效抑制数据线上的高频噪声与阻抗失配，防止开机瞬间的尖峰电压击穿第一颗灯珠的控制IC。
• 滤波电容（1000µF / 10V或以上）：并联在外部电源的输出端（VCC与GND之间）。它能起到平滑电压、滤除电源纹波的作用，缓解因灯带亮度剧烈变化引起的瞬态电流波动。

电源供应与电流计算：关键参数与配置表

5050灯带的功耗计算方法

WS2812B灯珠在全白光（红、绿、蓝三色均达到最大亮度）状态下，单颗灯珠的最大消耗电流约为 60mA。在进行项目规划时，必须根据灯珠总数计算出所需的最大电流，以防电源过载。

计算公式如下：最大电流 (A) = (灯珠总数 × 60mA) / 1000

外部电源选型参考表

为保证电源长时间稳定运行，选型时应保留约 20% 的安全余量。以下为常见配置的参考规格：

为什么Arduino不能直接为长灯带供电？

Arduino开发板（如Uno R3）板载的5V稳压器（LDO）及电脑USB接口的供电能力非常有限。USB 2.0接口通常仅能提供最大500mA的电流。如果强行使用Arduino的5V引脚为超过15颗以上的5050灯珠供电，极易导致板载稳压芯片因过热触发保护，甚至造成开发板永久性物理损坏。因此，外接独立电源是确保安全运行的必要手段。

编程入门：FastLED 库示例代码与解析

安装FastLED库

在Arduino IDE中，依次点击 项目 -> 加载库 -> 管理库...，在搜索框中输入 FastLED，找到后点击安装。该库对底层时序进行了高度优化，是控制可寻址LED的首选工具。

基础控制代码示例

以下示例代码演示了如何初始化灯带，并控制前三颗灯珠分别显示红、绿、蓝三色：

#include #define LED_PIN     6          // 定义数据信号引脚#define NUM_LEDS    20         // 定义灯带中的LED总数#define BRIGHTNESS  64         // 设置全局亮度 (0-255)#define LED_TYPE    WS2812B    // 指定灯带芯片型号#define COLOR_ORDER GRB        // 指定色彩排列顺序CRGB leds[NUM_LEDS];void setup() {// 初始化灯带配置FastLED.addLeds(leds, NUM_LEDS).setCorrection(TypicalLEDStrip);FastLED.setBrightness(BRIGHTNESS);}void loop() {// 为特定像素点分配颜色值leds[0] = CRGB::Red;   // 第一颗灯亮红色leds[1] = CRGB::Green; // 第二颗灯亮绿色leds[2] = CRGB::Blue;  // 第三颗灯亮蓝色FastLED.show();        // 将颜色数据推送到灯带delay(1000);}

关键代码段解析

• CRGB leds[NUM_LEDS];：创建了一个名为 leds 的数组，每个元素对应灯带上的一个LED。
• FastLED.addLeds<...>(...)：模板函数，用于配置灯带的硬件参数。其中 COLOR_ORDER GRB 极为关键，因为不同批次的WS2812B灯带其内部红、绿、蓝芯片的物理排列顺序可能不同（如RGB或GRB），若颜色显示不准，需调整此参数。
• FastLED.show();：此函数将内存中数组的颜色数据通过单总线协议发送给灯带控制IC，完成硬件亮度的更新。

常见故障排除：异常现象与定位技巧

灯带完全不亮时的排查步骤

1. 核对信号流向：WS2812B灯带具有单向传输特性。信号必须从 DIN（数据输入）端流入，从 DOUT（数据输出）端流出。请检查Arduino的信号线是否误接到了DOUT端。
2. 测量供电电压：使用万用表测量灯带输入端的VCC与GND之间的电压，确保其在 4.5V 至 5.5V 之间。

灯光异常闪烁或颜色偏差的解决方法

• 压降问题（Voltage Drop）：如果灯带前段亮度正常，而后端变暗且偏红，这是由于铜箔走线电阻导致的电压降。对于超过3米的灯带，建议采用双端供电或多点并联供电，即在灯带的末端同样接入电源的5V和GND。
• 信号干扰：确认数据线长度不超过30cm。若信号线过长，请使用屏蔽线，或在靠近灯带DIN端处串联限流电阻。

仅有部分灯珠点亮的调试技巧

如果只有前几个灯珠亮起，后续灯珠保持熄灭：

• 首先检查代码中 #define NUM_LEDS 的数值是否与实际连接的灯珠数量一致。
• 若软件设置无误，可能是未亮起的第一颗灯珠（即亮起部分的下一颗）其数据输入端损坏或存在虚焊，导致信号中断。尝试更换该节灯带或重新加焊。

FAQ：Arduino控制5050灯带常见长尾问题解答

Q1: Arduino控制5050灯带时，为什么部分灯珠会显示错误的颜色？

这通常是因为代码中的 COLOR_ORDER（颜色顺序）设置与灯带硬件不匹配。不同厂家生产的WS2812B灯带，其红（R）、绿（G）、蓝（B）芯片的排列顺序可能是 GRB、RGB 或 BRG。请在 FastLED.addLeds 中修改该参数进行测试。

Q2: 5V和12V的5050灯带有何区别，如何用Arduino控制？

5V的5050灯带（如WS2812B）通常可以单颗独立控制，接线简单。而12V的5050灯带（如WS2811 12V版本）通常是3颗灯珠为一组进行控制。使用Arduino控制12V灯带时，不能直接将12V接在Arduino上，必须使用共享GND的方案，并且信号线需要满足相应的电平标准。

Q3: 长距离灯带信号传输不稳定，应该如何解决？

当Arduino与灯带之间的距离超过1米时，数据信号易受电磁干扰。可采取以下措施：1. 使用屏蔽双绞线传输信号；2. 在信号源端和接收端分别并联阻抗匹配电阻；3. 使用信号放大器或电平转换芯片（如74HCT125）将Arduino的5V TTL信号进行驱动加强。
