垂直发光紫光1W 365-370nm灯珠是一种集成了高导热氮化铝陶瓷基板与60°石英玻璃透镜的特种LED光源。它通过垂直光学结构将紫外线能量高度集中，解决了普通平面封装光效分散的痛点，主要用于UV胶水快速固化、精密荧光检测及高端美甲灯设备。

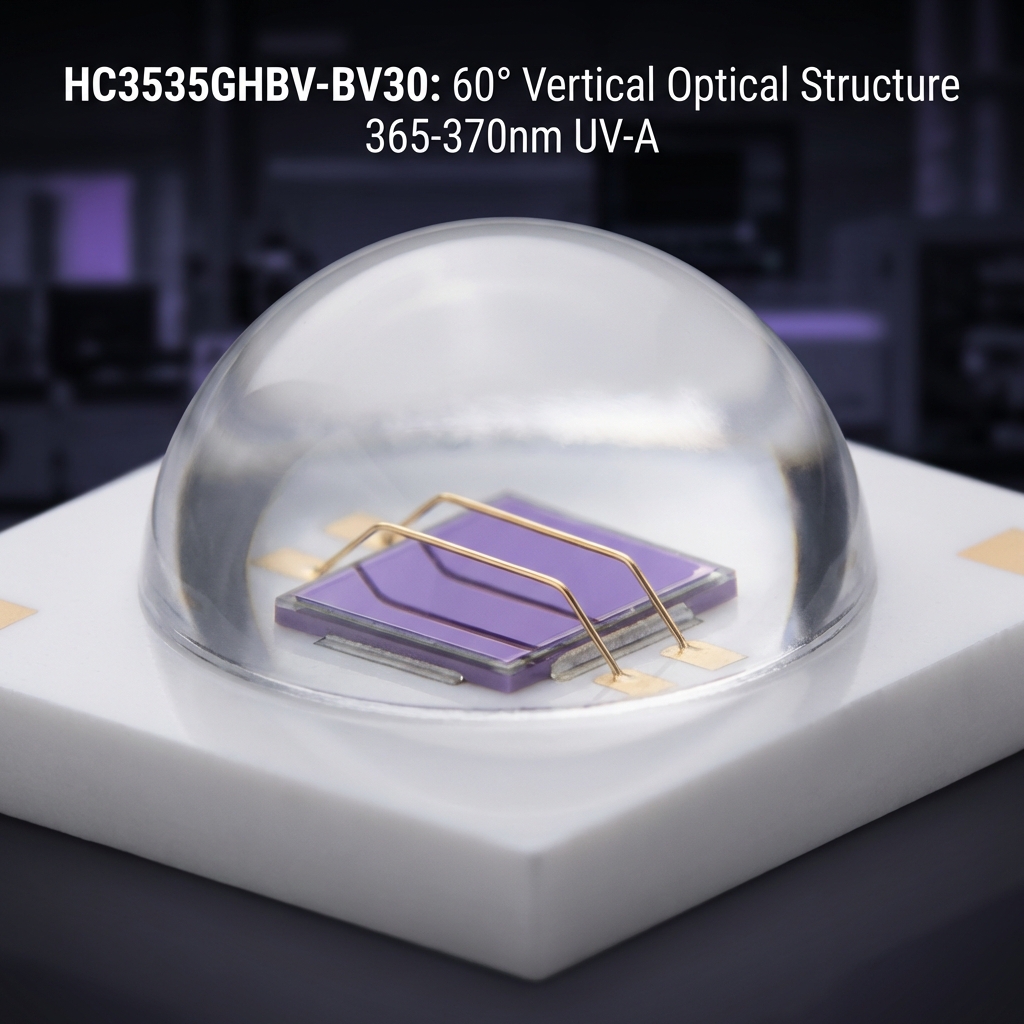

作为一名在LED封装行业摸爬滚打多年的从业者，我亲手测试过无数款紫光灯珠。但我第一次拿到这款HC3535GHBV-BV30时，还是被它那颗晶莹剔透的60°玻璃透镜吸引了。在显微镜下，你可以清晰看到双金线焊接的精密结构，这种设计不仅仅是为了好看，更是为了在600mA大电流下还能保持“冷静”。今天，我就带大家拆解这颗小小的灯珠背后，究竟藏着怎样的光学秘密。
核心技术要点速览：
- 封装架构：3535陶瓷基板（3.45×3.45mm），耐高温、散热快。
- 光学设计：60°垂直石英/玻璃透镜，能量密度是普通平面灯珠的3倍以上。
- 核心波段：365-370nm（主波长），属于UV-A波段，光化学反应的“黄金标准”。
- 电气参数：正向电压3.4-3.8V，额定电流600mA，单颗功率约1-2W。
- 耐用工艺：99.99%双金线焊接，抗氧化，杜绝死灯风险。
- 主要应用：美甲光疗、验钞防伪、UV油墨固化、宠物真菌检测。
快速解析：什么是垂直发光3535陶瓷紫光灯珠？
简单来说，这是一款为了“聚光”和“散热”而生的工业级光源。市面上普通的紫光灯珠，大多只有一层薄薄的硅胶，光线是向四周发散的（120°发光角）。而“垂直发光”意味着我们在封装时，直接在芯片上方盖了一顶“光学帽子”——60°的透镜。
这种设计让紫外线不再四处乱跑，而是像手电筒一样垂直射出。对于需要穿透力强的应用场景，比如厚涂层的UV胶固化，这种垂直光束简直就是“神兵利器”。
我们自家的型号HC3535GHBV-BV30，正是基于这种理念设计的。它采用了氮化铝陶瓷作为底座，这种材料的导热效率极高，能迅速将芯片产生的热量导出，确保灯珠在长时间工作下波长不漂移。
💡 行业数据洞察： 根据 LEDinside 2024年的报告显示，紫光灯珠的光效已普遍提升至 80-100 lm/W（以光功率计算），其中带透镜的垂直封装产品在固化市场的份额增长了 20% 以上。

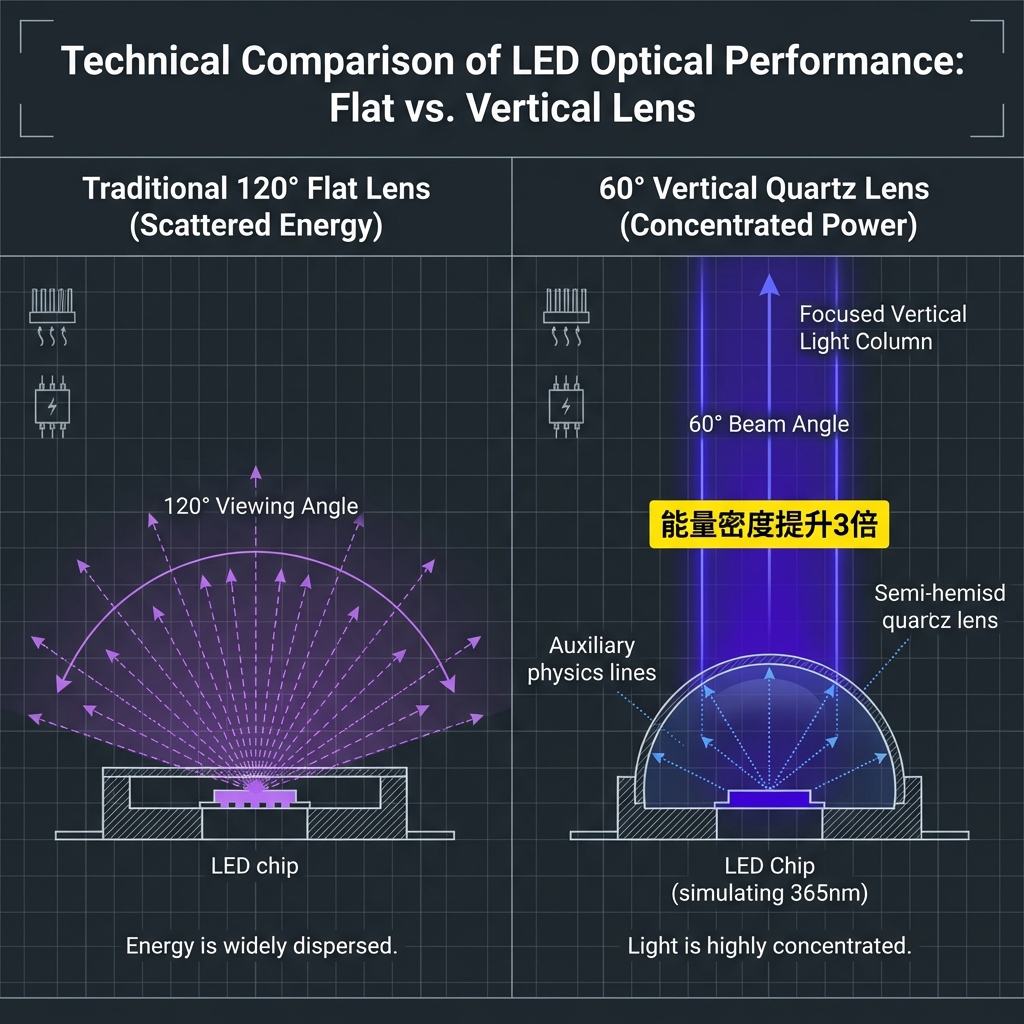

垂直发光技术 vs. 普通平面发光：光学性能深度对比
很多客户问我：“为什么你们的垂直发光紫光1W 365-370nm灯珠比普通的SMD灯珠贵一点？”答案就在“光效利用率”上。
光束角60°的优势：能量集中度的物理原理
试想一下，你拿一根水管浇花。如果用喷雾模式（120°平面发光），水是很散的，稍微远一点就没有冲击力了。但如果你换成直射模式（60°垂直发光），水流就能打得很远且有力。
紫光固化也是这个道理。固化速度取决于单位面积上的辐照度（mW/cm²）。垂直发光的灯珠能将光子密度提升2-3倍，这意味着你的美甲灯原本需要照30秒，现在可能10秒就干透了。
光提取效率（LEE）的提升
普通平面封装的紫光灯珠，很多光线会被封装胶体全反射回到芯片内部，“闷”在里面出不来，最后变成了热量。而垂直结构的半球形透镜，能够破坏全反射条件，把更多的紫外线“拉”出来。
🗣️ 光学工程师观点： “在UV固化领域，单纯追求总功率（W）是误区，真正的核心指标是到达固化表面的辐照强度（mW/cm²）。垂直透镜封装在同等功率下，能提供高出平面封装50%以上的有效固化能量。”

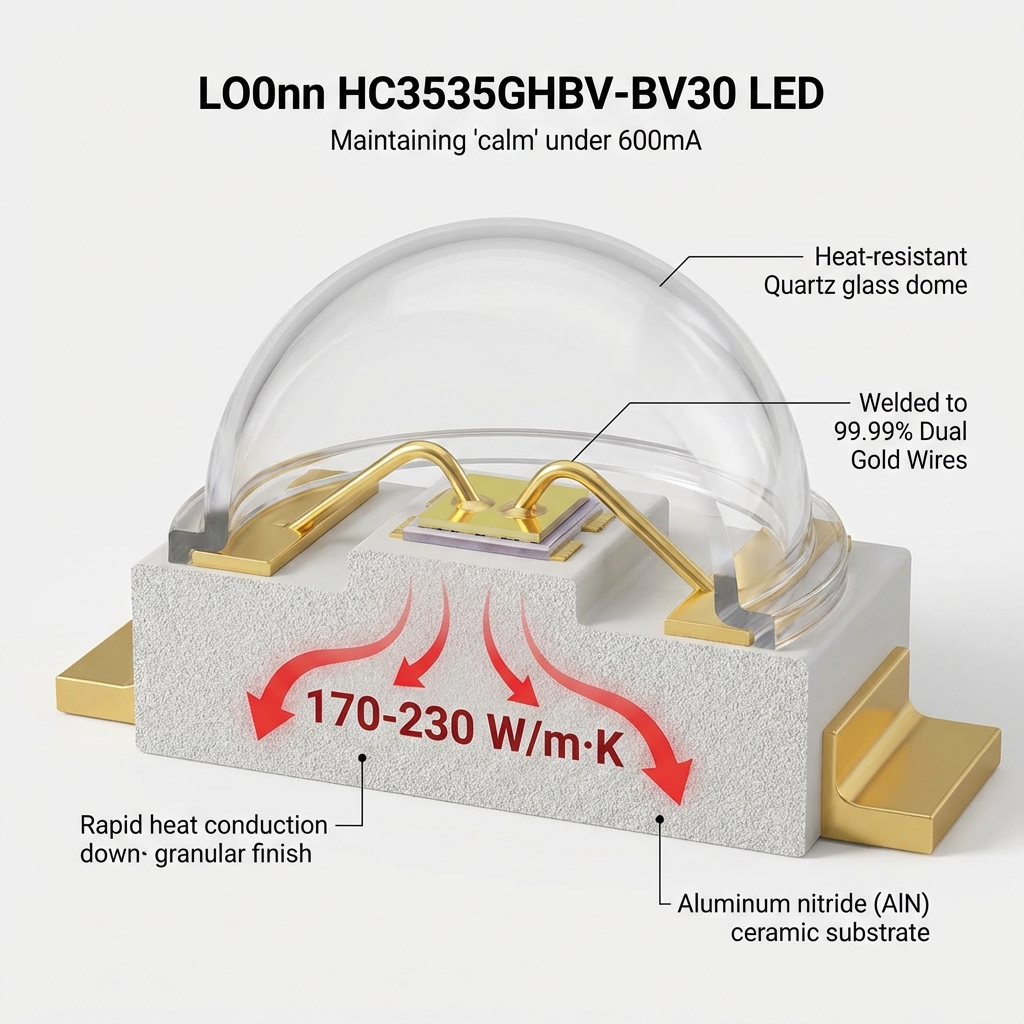

材料科学：氮化铝陶瓷基板与双金线封装的工程价值
在紫外线（UV）的高能轰击下，普通的塑料支架（PPA/PCT）很容易老化发黄，一旦发黄，光就透不出来了。这就是为什么很多便宜的紫光手电筒用几个月就变暗的原因。
热管理核心：氮化铝（AlN）陶瓷基板
恒彩电子坚持使用氮化铝陶瓷基板。为什么？因为氮化铝的导热系数高达170-230 W/m·K，而普通氧化铝只有20-30 W/m·K。这就像是给芯片装了一台中央空调。
对于1W以上的大功率紫光灯珠，热量是寿命的杀手。如果热量散不出去，不仅亮度会下降，波长还会发生“红移”（比如从365nm漂移到370nm以上），导致固化效果变差。
99.99%双金线焊接工艺
你可以观察一下我们的产品规格，我们使用的是99.99%纯度的双金线。紫光芯片对静电非常敏感，且工作电流高达600mA。单根线可能会因为电流冲击而熔断，双金线就像双车道高速公路，保证了电流传输的绝对稳定。
365nm与395nm紫光灯珠的应用差异与光谱特性
这是我被问到最多的问题：“365nm和395nm到底怎么选？”这两种波长虽然都是紫光，但性格完全不同。
光谱纯度解析：看不见的“真紫光”
365nm波长的紫外线，人眼其实是不太敏感的。当你点亮一颗纯正的365nm灯珠时，你会发现它看起来并不“刺眼”，甚至有点暗淡，呈现出微弱的白蓝色光。但这正是它纯度高的表现——能量都集中在紫外波段，而不是可见光波段。
相反，395nm甚至405nm的灯珠，看起来会发出非常强烈的紫色光。那是可见光成分太多的缘故。
| 特性对比 | 365-370nm (真紫光) | 395-400nm (近紫光) |
|---|---|---|
| 人眼感知 | 较暗，微弱白蓝光，不刺眼 | 很亮，强烈的紫色眩光 |
| 穿透能力 | 较弱，主要作用于表面 | 较强，可穿透深层胶水 |
| 荧光反应 | 极强（验钞、抓蝎子、检测剂） | 较弱，背景杂光干扰大 |
| 固化类型 | UV胶表干、精密光刻、光学胶 | 廉价UV胶、指甲油深层固化 |
| 成本 | 较高（芯片工艺复杂） | 较低 |
为什么高端美甲更倾向于365nm？
很多高端美甲灯现在采用365nm+405nm的混合方案。其中365nm负责表面迅速干燥，不沾灰；而405nm负责深层固化。如果只用395nm，很容易出现表面虽然干了，但指甲内部还是软的“夹心”现象。
💡 选购小贴士： 如果你是做荧光检测（如面膜荧光剂检测、琥珀鉴定、人民币防伪），必须选365nm。395nm的紫光干扰太强，会盖过微弱的荧光反应，让你什么都看不清。
工程应用场景：垂直发光1W紫光灯珠的行业解决方案
美甲光疗灯的革新
传统的美甲灯里，灯珠是平铺的，手指稍微侧一点就照不到了。采用了60°垂直发光灯珠后，光线能够精准覆盖指甲的弧面。不仅固化速度提升了，还能减少紫外线散射到手部皮肤上，避免了爱美女士担心的“照美甲灯手变黑”的问题。
精密荧光检测与验钞
在银行的点钞机和工业探伤设备中，信噪比（Signal-to-Noise Ratio）至关重要。HC3535GHBV-BV30的365nm波段能激发钞票或工业零件裂纹中的荧光物质，而其陶瓷基板的散热稳定性，保证了机器连续工作24小时检测精度不下降。
工业UV固化
在手机屏幕贴合（LOCA胶）和PCB板的三防漆固化中，每一秒的效率提升都意味着巨大的成本节约。垂直发光的高辐照度，能让生产线传送带的速度开得更快。
📊 市场数据支撑： Research and Markets 2023年的数据显示，紫光LED灯珠在农业和工业固化中的市场需求增加了12%。特别是在高附加值的垂直农业（杀菌）和精密电子制造中，大功率陶瓷封装灯珠正成为主流。
如何评估紫光灯珠的可靠性与寿命？
买灯珠不能只看刚点亮那一下，要看它能亮多久。
光衰曲线分析
所有LED都会光衰，紫光尤甚。因为紫外线能量大，会破坏封装材料。我们使用氮化铝陶瓷基板，配合抗UV的石英玻璃透镜，目的就是将光衰控制在最低。在L70标准下（亮度维持在70%以上），我们的陶瓷灯珠寿命通常可达10,000至20,000小时，而普通塑料支架可能只有2,000小时。
电气特性与焊接规范
这款灯珠的电压范围是3.4-3.8V，这是一个比较“硬”的指标。在设计驱动电路时，建议使用恒流驱动（Constant Current），而不是恒压驱动。因为LED随温度升高，电压会下降，如果是恒压驱动，电流就会暴增，直接烧毁灯珠。
另外，它非常适合无铅回流焊。陶瓷基板耐高温，260℃的回流焊过两遍都没问题。对于喜欢手工DIY的朋友，我们也支持低温锡膏焊接，更安全方便。
关于这颗紫光灯珠的几个常见疑问
垂直发光紫光灯珠发热量大吗？
实话实说，大。1W的电能输入，大约只有30%-40%转化为光能，剩下60%都是热量。所以，散热设计是必须的。一定要把灯珠焊接在铝基板上，并且铝基板还要紧贴散热器。千万不要悬空点亮，那样几十秒就会烧坏。
HC3535GHBV-BV30是否支持PWM调光？
支持。我们的陶瓷灯珠响应速度纳秒级，完全支持PWM调光。这在一些需要控制固化能量的精细化作业中非常有用。
为什么我看365nm灯珠感觉不亮？是坏了吗？
只要你能看到微弱的蓝白光，并且照在人民币防伪线上有明亮荧光，它就是好的。人的眼睛对365nm不敏感，千万不要用眼睛直视去判断亮度，那样会灼伤视网膜！请务必佩戴专业UV防护眼镜进行调试。
写在最后
在2026年的今天，紫光LED技术已经非常成熟，但“一分钱一分货”的道理依然适用。对于要求严苛的固化和检测设备，一颗高品质的垂直发光3535陶瓷紫光灯珠，往往能决定整台设备的性能上限。
恒彩电子深耕封装领域近二十年，我们深知一颗好灯珠对于B端客户意味着什么——是产线不停机的稳定，是检测不漏检的精准。如果您正在寻找一款能打硬仗的紫光光源，这款60°垂直发光的陶瓷灯珠，绝对值得您拿去试一试。
