在近二十年的LED封装技术生涯中，我见证了无数医美设备因为光源选择不当而导致的散热故障或光效衰减。特别是对于需要长时间稳定工作的光疗设备，光源的“心脏”——灯珠，起着决定性作用。3535红外线医美陶瓷灯珠之所以成为高端医美设备的优选，不是因为它贵，而是因为它解决了大功率（1-3W）下的核心物理矛盾：热与光的平衡。
如果你正在为一款新的手持美容仪或大型光疗台选型，你可能已经发现，普通的塑料支架根本扛不住大电流的冲击。这篇文章将避开那些虚无缥缈的市场趋势，直接带你深入实验室数据，聊聊这种陶瓷灯珠背后的硬核技术。
- 封装标准：3.5mm x 3.5mm 尺寸，兼容性极强的工业标准。
- 基板材料：采用氮化铝（AlN）或氧化铝（Al2O3），导热系数远超普通PPA/PCT。
- 波段精准：主攻850nm与940nm医美黄金波段，光谱半波宽窄，能量纯净。
- 功率承载：单颗支持1-3W大功率输出，满足深层红外光疗需求。
- 抗硫化性：陶瓷材料化学性质稳定，杜绝了含硫环境下的黑化死灯风险。
- 光电转化：在高温工况下，辐射通量（Radiant Flux）维持率更高。

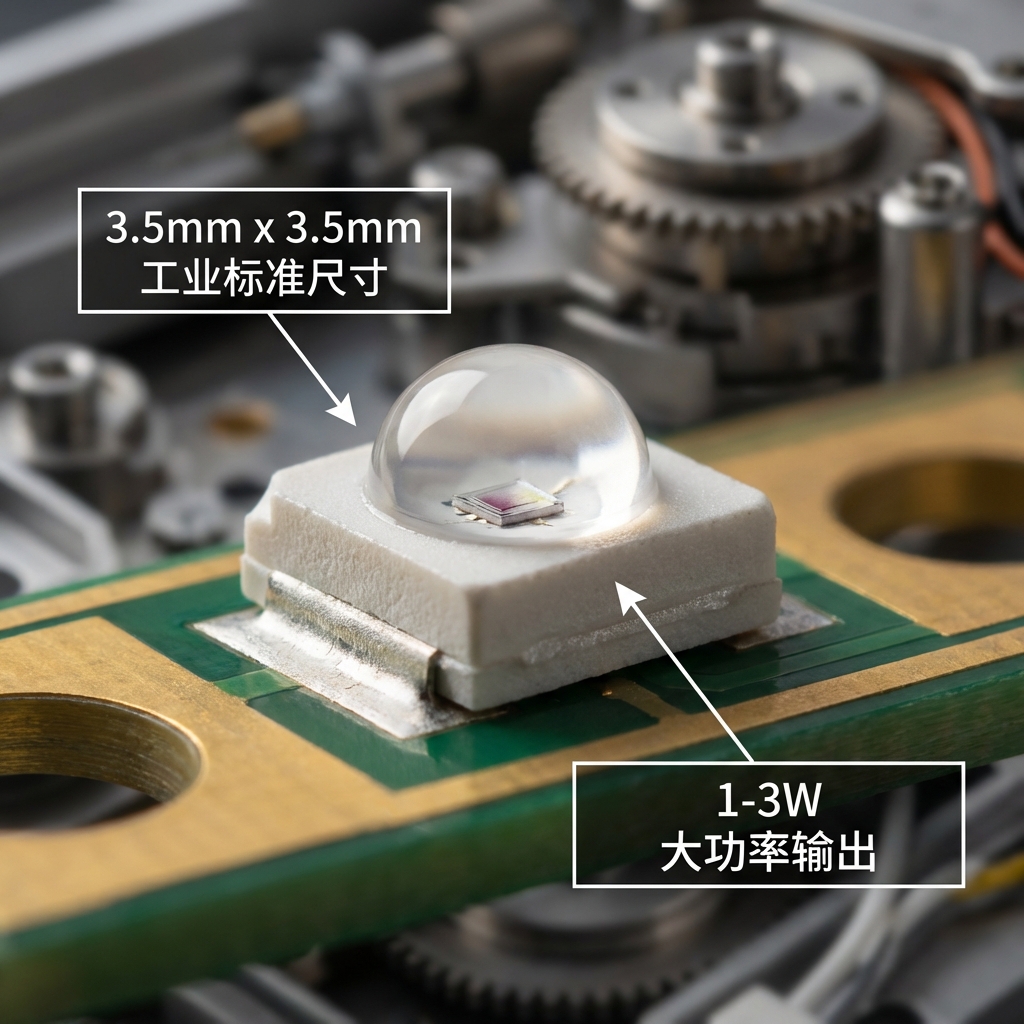

核心定义：什么是3535大功率红外线陶瓷灯珠？
简单来说，3535红外线医美陶瓷灯珠是一种采用陶瓷作为导热基板，表面封装尺寸为3.5mm乘以3.5mm的LED光源。这里的“红外线”通常指近红外（NIR）波段，并非我们在取暖器上见到的那种产生高热的远红外陶瓷加热灯。
3535封装标准与技术定义
在LED行业，3535是大功率灯珠的“黄金尺寸”。相比于小功率的2835或3030，3535的封装结构专门为大电流设计。它允许电流输入达到350mA甚至1000mA以上。而“陶瓷”二字，则是它的灵魂所在。它意味着灯珠底部不再是容易老化的塑料，而是类似芯片散热背板的高导热陶瓷材料。
为什么医美设备需要1-3W的大功率点光源？
很多工程师会问，为什么不用几十颗小功率灯珠代替一颗大功率？
行业数据表明： 在光疗领域，光的穿透深度与光的能量密度（mW/cm²）成正比。单颗1-3W大功率超亮发光led配合透镜，能产生更强的穿透力，直达真皮层甚至皮下组织，而低功率阵列往往只能停留在表皮，治疗效果天差地别。
材料科学：陶瓷基板 (AlN/Al2O3) 在大功率LED中的关键作用
当我们谈论“红外线陶瓷灯”时，很容易混淆两个概念：一个是发热用的电阻式陶瓷，另一个就是我们今天的主角——基于陶瓷基板的半导体发光二极管。对于恒彩电子这样专注于高端封装的企业来说，陶瓷基板是确保灯珠寿命的根基。

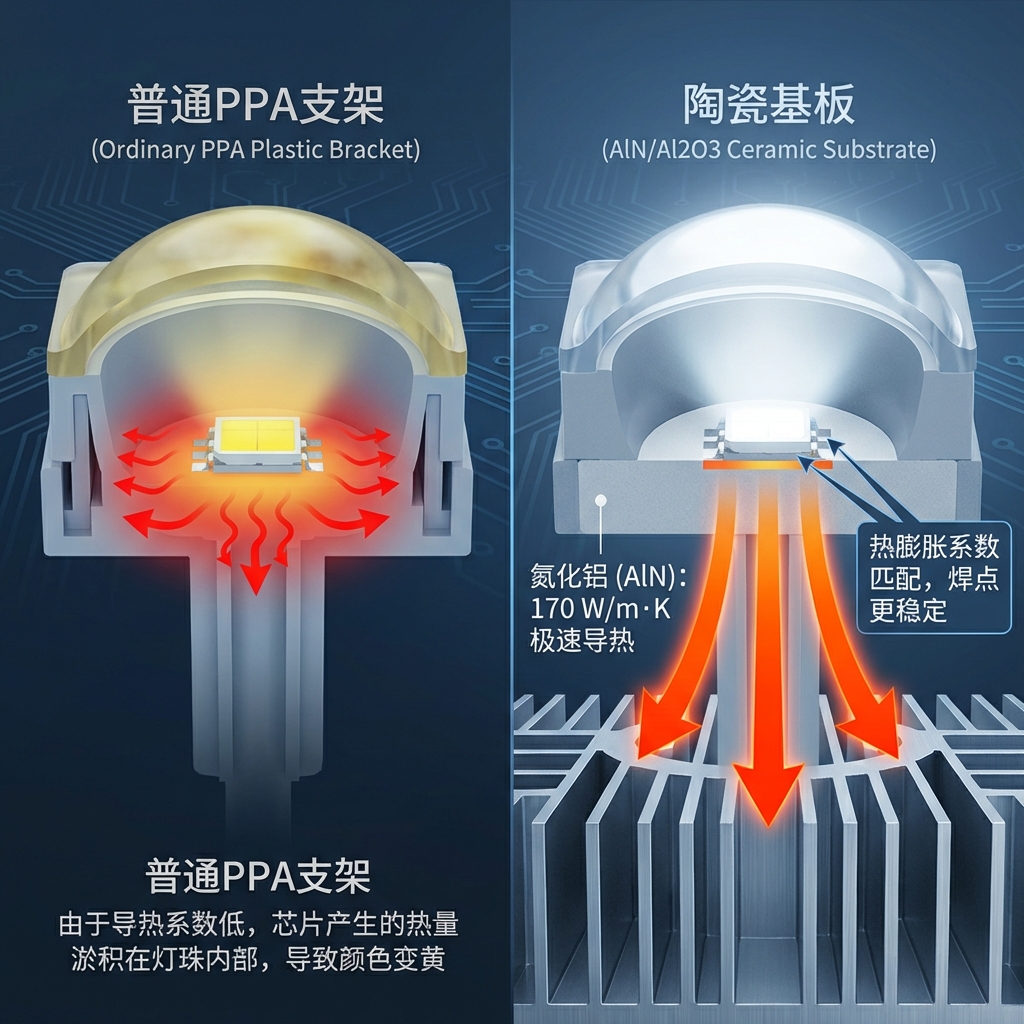

陶瓷基板 vs PPA/EMC支架：导热系数对比
在大功率运作时，芯片产生的热量非常惊人。
- PPA（普通塑料）：导热系数极低，热量散不出去，芯片容易烧毁。
- EMC（环氧树脂）：虽然耐热性提升，但长期高温下仍有黄化风险。
- 陶瓷（Al2O3/AlN）：这是一条高速公路。氧化铝的导热系数约20-30 W/m·K，而氮化铝（AlN）甚至可以达到170 W/m·K以上。
红外线陶瓷粉的材料特性
所谓的“红外线陶瓷粉是什么东西”？在LED封装基板制造中，这通常指用于烧结陶瓷基板的高纯度氧化铝或氮化铝粉末。这些粉末经过高温烧结成型，形成了极其坚硬、绝缘且导热的基板。这种材料特性确保了灯珠在潮湿、高温的医美使用场景下（比如面部蒸脸仪），依然保持极佳的气密性和绝缘性。
如果你正在寻找高性能的光源，可以参考这款 3535红外线医美陶瓷灯珠1-3W大功率超亮发光led，它的基板工艺正是基于上述材料科学设计的。
光电性能解析：3535红外灯珠的核心技术参数
在B端采购或研发时，我们不能只看亮度（流明），因为红外线大部分是人眼不可见的。我们要看的是辐射参数。
辐射通量与穿透深度
对于红外灯珠，衡量“亮不亮”的单位是辐射通量（Radiant Flux，单位mW），而不是流明（lm）。
- 850nm波段：会有轻微的红暴（人眼能看到红点），穿透力强，常用于止痛、消炎、促进血液循环。
- 940nm波段：完全无红暴（人眼不可见），隐蔽性好，常用于安防或对光敏感的医美护理。
参数对比表：典型3535红外陶瓷灯珠规格
| 参数名称 | 符号 | 测试条件 | 典型值 | 单位 |
|---|---|---|---|---|
| 正向电压 | Vf | If=350mA | 1.6 - 2.0 | V |
| 辐射通量 | Φe | If=350mA | 300 - 450 | mW |
| 波长 | λp | If=350mA | 850 / 940 | nm |
| 热阻 | Rth | - | 4 - 6 | °C/W |
| 发光角度 | 2θ1/2 | - | 60° / 90° / 120° | Deg |
3535红外线陶瓷灯珠与其他LED封装形式的技术对比
很多设备为了省成本，会想用普通的仿流明灯珠代替陶瓷灯珠。但这在工程上是巨大的隐患。
热膨胀系数的匹配
这是一个很多工程师容易忽略的细节。
技术提示： 陶瓷基板的热膨胀系数（CTE）与PCB电路板（特别是铝基板）更为接近。当设备反复开关机（冷热循环）时，由于膨胀系数匹配，焊点不容易因应力而断裂。而塑料支架与PCB的膨胀系数差异大，时间久了容易“脱焊”。
抗老化与寿命
在医美设备中，灯珠往往与高湿度的蒸汽或凝胶接触。陶瓷材料是无机物，它天生不怕紫外线，也不怕硫化。普通的镀银支架如果遇到空气中的硫（比如有些橡胶配件挥发的硫），很快就会变黑，光效断崖式下跌。而陶瓷灯珠完全没有这个烦恼。
工程应用：大功率红外灯珠的热管理与散热设计
有了好灯珠，不代表就能做出好设备。3535红外线医美陶瓷灯珠虽然耐热，但它不是“吸热黑洞”，必须把热导出去。
结温 (Tj) 的非线性影响
结温（Tj）是指LED芯片内部PN结的温度。
专家观点： “不要以为陶瓷灯珠耐高温就可以随意散热。当结温超过125°C时，虽然灯珠不会立刻坏，但其辐射通量会下降20%以上，这意味着光疗效果大打折扣。”
散热设计建议
- 基板选择：必须使用高导热铝基板或铜基板，绝缘层导热系数建议 >2.0 W/m·K。
- 锡膏印刷：对于3535封装，建议使用钢网印刷锡膏，确保底部的散热焊盘（Thermal Pad）焊接覆盖率达到80%以上。
- 间距设计：如果是密集阵列（比如红外线陶瓷板），灯珠间距不宜过密，否则热场叠加会导致中心区域温度过高。
3535红外线灯珠在医美设备中的集成与安装工艺
回流焊温度曲线
陶瓷灯珠虽然坚固，但内部的金线很娇贵。推荐使用无铅回流焊。
- 预热区：150-200°C，维持60-120秒，让助焊剂挥发。
- 回流区：最高温度（Peak Temp）控制在260°C以内，时间不超过10秒。
- 降温：不要骤冷，以免陶瓷基板热冲击裂开。
二次光学设计
红外线陶瓷灯珠通常是120°发光角。为了让能量集中在皮肤特定区域，通常需要加装透镜。由于3535封装本身带有硅胶透镜，安装外部透镜时要注意高度匹配，避免压伤金线。
常见技术疑问解答
Q1：3535红外线陶瓷灯珠和远红外陶瓷加热灯是一回事吗？完全不是。远红外陶瓷灯（发热体）是通过电阻丝加热陶瓷辐射热量，主要产生热感，波长在2μm以上。而3535红外LED是半导体发光，产生的是特定波长（如850nm）的光子能量，主要用于光生物调节，热只是副产品。
Q2：红外线陶瓷灯珠可以超频使用吗？虽然恒彩电子生产的陶瓷灯珠具备优秀的过流能力，但这是为了应对瞬间脉冲。长期超额定电流（如1W灯珠跑3W）会导致光衰急剧加速，不建议这样做。
Q3：如何区分850nm和940nm灯珠？肉眼看：点亮时，有微弱红点的是850nm；完全黑暗无光的是940nm。也可以使用手机摄像头观察，大部分手机摄像头能捕捉到这两个波段的淡紫色光斑。
陶瓷封装技术是高端医美光疗设备的核心基石
综上所述，3535红外线医美陶瓷灯珠不仅仅是一个发光元件，它是材料学、热学和光学技术的结晶。对于追求医疗级效果的设备制造商而言，选择高导热、高可靠性的陶瓷封装，就是选择了产品的长期稳定性与口碑。在看不见的红外光束中，正是这些严谨的工艺参数，承载着光疗的真实疗效。
参考资料
- JEDEC J-STD-020E (回流焊标准)
- IES TM-21-11 (LED光源长期流明维持率推算)
