5050 RGB灯珠如何接线？引脚识别与接线避坑指南

5050 RGB灯珠如何接线，关键在于先确认共阳极或共阴极，再正确连接公共端、R/G/B通道、限流电阻和控制器。

5050 RGB灯珠看起来只是一个贴片灯珠，但内部包含红、绿、蓝三路 LED 芯片。接线前如果没有分清公共端、引脚极性和限流方式，轻则颜色不对、不亮，重则灯珠或控制器损坏。单颗灯珠和成品 RGB 灯带的接法也不同，不能混在一起判断。

先看懂5050 RGB灯珠的结构

“5050”和“RGB”分别代表什么

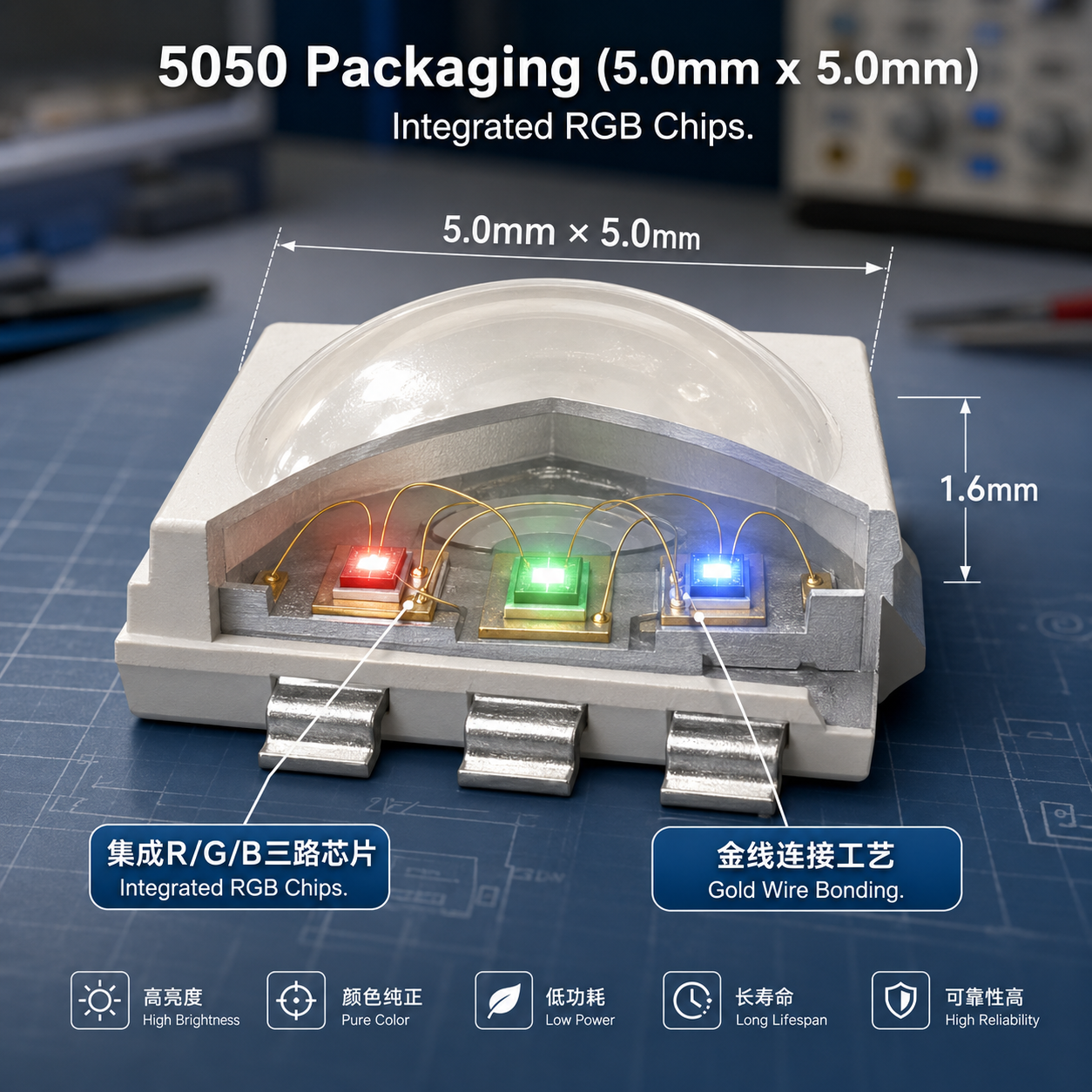

5050 指的是灯珠封装尺寸，通常约为 5.0mm × 5.0mm。相比一些小尺寸贴片灯珠，5050 封装面积更大，常用于装饰照明、灯带、标识和景观亮化等需要较高亮度或混光效果的场景。

RGB 是 Red 红光、Green 绿光、Blue 蓝光 的缩写。5050 RGB灯珠内部通常集成三颗不同颜色的 LED 芯片，三路可以单独点亮，也可以通过控制亮度比例混出紫色、黄色、青色、白色等颜色。

所以，理解 5050 RGB灯珠如何接线，重点不是“哪根线接哪里”这么简单，而是要知道：红、绿、蓝三路都需要独立控制，并且必须有正确的限流方式。

5050 RGB灯珠通常由哪些部分组成

从封装结构看，5050 RGB灯珠一般包括 LED芯片、支架、金线或合金线、封装胶、扩散胶或荧光胶、焊盘材料 等部分。红光、绿光、蓝光芯片被封装在同一个 5050 外壳中，封装胶承担保护芯片、透光和混光的作用。

这些材料会影响灯珠的亮度、散热、焊接稳定性、抗湿热能力和长期使用表现。例如，封装胶耐黄变能力不足，长时间点亮后可能出现亮度下降或颜色变化；焊盘材料或工艺不稳定，回流焊后可能出现虚焊；芯片一致性差，整条灯带容易出现颜色不均。

常见应用场景

5050 RGB灯珠常见于以下产品和项目：

• RGB灯带：电视背景灯、橱柜灯、吊顶灯、床头氛围灯。

• 景观亮化：楼体轮廓、桥梁线条灯、户外装饰照明。

• 广告标识：发光字、灯箱、标识牌。

• 舞台灯光：染色灯、效果灯、装饰光源。

• 智能照明：配合 MCU、无线控制器或 RGB 控制器调色。

5050 RGB灯珠接线的核心步骤

接线前先把逻辑理清，后面排查会容易很多。

1. 确认灯珠类型
   先判断灯珠是共阳极还是共阴极。两种结构的公共端接法完全相反。

2. 找出公共端
   共阳极的公共端接电源正极；共阴极的公共端接电源负极。

3. 连接 R、G、B 三个颜色通道
   R 接红光通道，G 接绿光通道，B 接蓝光通道。通道接反通常会导致颜色错乱。

4. 加入限流电阻或匹配驱动控制器
   单颗 5050 RGB灯珠必须限流；成品 12V RGB灯带通常已带限流电阻，可按 PCB 标识连接控制器。

5050 RGB灯珠接线前，最先确认的是共阳极还是共阴极，而不是直接按线色连接。

不要只相信线材颜色

很多 RGB灯带会使用红、绿、蓝、黑、白等线材，但线色并不一定统一。不同厂家可能使用不同线序，有的灯带黑线是 V+，有的白线是 V+。接线时应优先看焊盘或线路板上的 V+、R、G、B 标识。

如果是裸灯珠，更不能靠外观猜脚位。5050 RGB灯珠的引脚排列可能因封装结构和厂家不同而变化。更可靠的方式是查看规格书，或使用万用表二极管档低电流测试。

单颗灯珠和成品灯带接法不同

单颗 5050 RGB灯珠通常只是 LED 封装，本身不一定带限流电阻。直接接 5V、12V 或 24V 电源，电流可能迅速升高，导致芯片发热甚至烧坏。

成品 12V RGB灯带则不同。灯带 PCB 上通常已经按组设计，并焊有限流电阻。接线时一般按 V+、R、G、B 接到对应控制器即可。需要注意的是，灯带电压、控制器电压和电源电压必须匹配。

5050 RGB灯珠引脚怎么识别

4脚5050 RGB灯珠

常见 4脚 5050 RGB灯珠一般由一个公共端和 R、G、B 三个颜色端组成。公共端可能是正极，也可能是负极：

• 共阳极结构：公共端是三颗芯片共同的正极。

• 共阴极结构：公共端是三颗芯片共同的负极。

拿到 4脚灯珠后，不建议直接通电测试。先查看规格书中的引脚图，确认每个焊脚对应的功能，例如 Anode、Cathode、Common、R、G、B 等。

如果没有规格书，可以用万用表二极管档逐脚测试。测试电流较小，相对安全。通过观察哪一组引脚能让某一路微亮，可以逐步找出公共端和颜色通道。

6脚5050 RGB灯珠

6脚 5050 RGB灯珠更依赖规格书。它可能把红、绿、蓝三路做成相对独立的正负端，例如 R+/R-、G+/G-、B+/B-；也可能采用内部组合结构，不能只按经验判断。

6脚结构在研发打样时更灵活，但接线要求也更高。每一路的正负极都要确认清楚，否则可能出现不亮、颜色异常，甚至造成反向击穿。

批量使用前要确认脚位

不同厂家即使都标称 5050 RGB灯珠，引脚方向和封装定义也可能不同。样品能点亮，不代表更换批次或更换供应商后可以直接沿用原接线。

对于灯带厂家、灯具厂或研发工程师，批量采购前应确认规格书、封装图、极性图和测试条件。恒彩电子可提供 5050 RGB灯珠规格书和选型支持，帮助研发阶段减少脚位和电性参数试错。

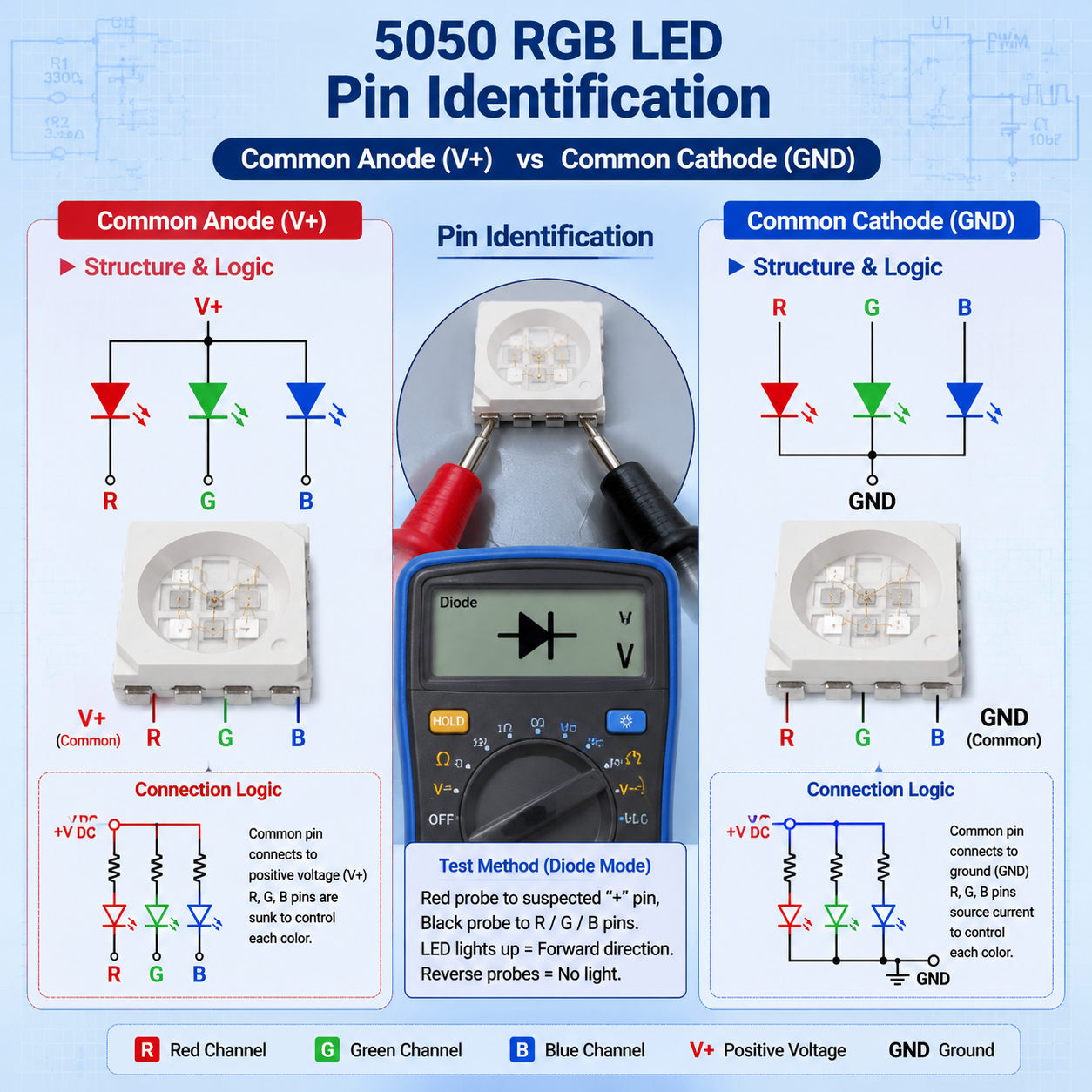

共阳极和共阴极的区别

共阳极5050 RGB灯珠怎么接

共阳极结构中，红、绿、蓝三颗芯片的正极连接在一起，这个共同正极就是公共端。接线时：

• 公共脚接电源正极 +V。

• R、G、B 三个颜色脚通过控制器向负极方向导通。

• 控制器把某一路拉低时，该颜色点亮。

市面上很多 12V RGB灯带采用共阳结构，所以 PCB 上常见标识为 V+、R、G、B。其中 V+ 是公共正极，R/G/B 是三个受控颜色通道。

共阴极5050 RGB灯珠怎么接

共阴极结构刚好相反，红、绿、蓝三颗芯片的负极连接在一起，这个共同负极是公共端。接线时：

• 公共脚接电源负极 GND。

• R、G、B 三个颜色脚接正向控制信号。

• 某一路获得合适正向电压并通过限流后，该颜色点亮。

共阴结构在某些 MCU 或驱动电路中更方便，但是否适用取决于控制器输出方式和电路设计。

如何快速判断共阳和共阴

最可靠的方法是查看规格书。没有规格书时，可以用万用表二极管档测试：

• 红表笔接某个公共脚，黑表笔分别接 R/G/B 能微亮，通常说明是 共阳极。

• 黑表笔接某个公共脚，红表笔分别接 R/G/B 能微亮，通常说明是 共阴极。

测试时应轻触、短时间测试，不要长时间加电。确认结构后，再接限流电阻或控制器。

单颗5050 RGB灯珠如何接线

共阳极单颗灯珠接法

共阳极单颗 5050 RGB灯珠接线时，公共阳极接电源正极，R、G、B 三个脚分别串联限流电阻，再接到控制器对应通道或负极控制端。

可以理解为：

• 公共阳极 → 电源正极 +V

• R脚 → 限流电阻 → 控制器 R 输出

• G脚 → 限流电阻 → 控制器 G 输出

• B脚 → 限流电阻 → 控制器 B 输出

当控制器让 R 输出接近负极时，红光通道形成回路，红光点亮。G、B 通道同理。

共阴极单颗灯珠接法

共阴极单颗 5050 RGB灯珠接线时，公共阴极接电源负极，R、G、B 三个脚分别串联限流电阻，再接到正向控制端。

可以理解为：

• 公共阴极 → 电源负极 GND

• R脚 → 限流电阻 → 正向 R 控制端

• G脚 → 限流电阻 → 正向 G 控制端

• B脚 → 限流电阻 → 正向 B 控制端

当 R 通道获得合适正向电压时，电流流过限流电阻和红光芯片，再回到公共阴极，红光点亮。

为什么单颗灯珠必须加限流

单颗5050 RGB灯珠不能直接接 5V、12V 或 24V 电源。LED 是电流型器件，没有限流时电流会快速增大，容易烧坏芯片。

LED 和普通小灯泡不同。一旦电压超过正向导通范围，电流上升很快。如果没有限流电阻或恒流驱动，芯片温度会迅速升高，可能出现亮一下就灭、某一路颜色失效、亮度明显下降等问题。

研发打样时，建议先用较大阻值电阻或可调恒流源低电流测试。确认脚位、颜色和发热情况后，再按设计电流进行验证。

限流电阻怎么计算

单颗 5050 RGB灯珠接线时，每一路都应考虑限流。常用计算公式为：

电阻值 =（电源电压 - 灯珠正向电压）÷ 目标电流

其中：

• 电源电压：如 5V、12V 等。

• 灯珠正向电压：红、绿、蓝芯片各自的 Vf。

• 目标电流：需以规格书为准，常见测试或设计电流约为 20mA。

12V电源接红光通道示例

假设红光 Vf 为 2.2V，目标电流为 20mA：

电阻 =（12V - 2.2V）÷ 0.02A = 490Ω

实际选型时可选择接近的 470Ω 或 510Ω。470Ω 电流略大，510Ω 电流略小。如果更关注温升和稳定性，可以选择略大的阻值。

还要注意电阻功率。电阻会把多余电压转换为热量，可按以下思路估算：

电阻功率 = 电阻两端电压 × 电流

以上述红光为例，电阻两端电压为 9.8V，电流为 0.02A，功率约 0.196W。实际选型应留余量，可考虑 1/4W 或更高功率电阻。

R、G、B 不建议共用同一个电阻

红光、绿光、蓝光的正向电压不同。如果三路共用一个电阻，电流可能不均匀，混光容易偏色。红光 Vf 较低时，同样条件下电流可能更大，白光可能偏红。

更稳妥的做法是 R、G、B 每一路单独计算限流电阻。批量产品还应结合规格书、样品测试、温升测试和老化结果进行校准。

12V 5050 RGB灯带怎么接线

很多用户实际接的是成品 12V 5050 RGB灯带，而不是裸灯珠。成品灯带通常已经在 PCB 上做好分组，并焊有限流电阻，不需要再给每颗灯珠单独加电阻。

常见接法如下：

• V+ → 控制器 V+ 或电源正极

• R → 控制器 R 输出

• G → 控制器 G 输出

• B → 控制器 B 输出

• 控制器 GND → 电源负极

R/G/B 接错通常是颜色不对

如果 R、G、B 通道接反，灯带通常不会马上损坏，但颜色会错。例如按红色却亮蓝色。可以打开控制器单色模式，分别点亮红、绿、蓝，观察实际发光颜色，再调换对应通道线。

但 V+ 不要接错。V+ 是公共正极，如果接到颜色通道，或把颜色通道直接接到电源正极，可能导致不亮、控制器异常或损坏。

灯带电压必须匹配

12V RGB灯带应使用 12V 电源和匹配的控制器；24V 灯带应使用 24V 电源和匹配控制器。把 12V 灯带接到 24V 电源上，电流会过大，灯带很容易发热甚至烧坏。电压过低时，灯带可能很暗或无法正常工作。

长灯带要考虑压降和补电

一卷灯带只从一端供电时，尾端可能变暗或颜色偏差。这是因为铜箔和线材存在电阻，电流经过较长距离后会产生电压损失。

在家装吊顶、柜底灯或电视背景灯安装中，如果灯带绕行距离较长，用户常会发现靠近电源的一端颜色正常，远端偏暗或偏黄。此时不一定是灯珠质量问题，先检查供电方式和线材规格更有效。

常见改善方法包括：

• 使用更粗的电源线。

• 灯带两端同时供电。

• 长距离时分段供电。

• 在中间位置补电。

• 选择功率匹配且有余量的电源和控制器。

控制器与PWM调光怎么理解

RGB 控制器的作用是分别控制 R、G、B 三路亮度。三路亮度比例不同，最终呈现的颜色就不同。

例如：

• 红光亮，绿光和蓝光灭，显示红色。

• 红光和绿光亮，蓝光灭，常见混成黄色。

• 绿光和蓝光亮，红光灭，常见混成青色。

• 三路按合适比例同时亮，可接近白色。

PWM调光是什么

PWM 调光可以理解为高速开关。控制器让 LED 快速亮灭，人眼一般感知为亮度变化。亮的时间越长，看起来越亮；亮的时间越短，看起来越暗。

RGB灯带、舞台灯光、智能灯具中都常用 PWM 调光。若用于拍摄、舞台或显示相关场景，还应关注 PWM 频率和控制稳定性，避免出现肉眼可见闪烁或画面条纹。

MCU不能随便直接带大电流

很多电子爱好者会用 Arduino、ESP32 等 MCU 控制 RGB灯珠。小电流测试时，GPIO 可能能点亮单颗灯珠，但在实际项目中，不建议直接用 MCU 引脚带大电流。

更稳妥的做法是让 GPIO 输出 PWM 信号，再通过 MOSFET、三极管或专用驱动器控制 R/G/B 通道。这样 MCU 只负责信号控制，大电流由功率器件承担。

控制器也需要留功率余量。若灯带总功率为 60W，控制器不宜只按刚好 60W 选择。长期满载运行会增加发热和故障风险。

多颗5050 RGB灯珠怎么接更稳

不建议多颗灯珠共用一个限流电阻

多颗 5050 RGB灯珠不能简单把同色脚全部并在一起，再只用一个电阻限流。因为每颗 LED 的正向电压存在差异，电压较低的灯珠可能分到更多电流，导致更亮、更热，也更容易提前失效。

更合理的方式是每一路独立限流，或采用恒流驱动设计。这样每颗灯珠电流更接近，亮度和寿命更稳定。

串联、并联和灯带分组

串联可以理解为电流依次经过每颗灯珠，需要更高电压；并联则是电流分到不同支路，需要更好的限流控制。

常见 12V RGB灯带通常是几颗 LED 加一个电阻组成一组，再由多组并联。这样便于裁剪，也方便使用 12V 电源。24V 灯带可以一组串更多灯珠，电流相对较小，长距离压降表现可能更好，但仍要看具体设计和功率。

电源功率怎么估算

选择电源时，可按以下公式预估：

电源功率 ≥ 灯带总功率 × 1.2

也就是建议预留 20% 以上余量。

例如 5 米 RGB灯带总功率为 60W：

建议电源功率 ≥ 60W × 1.2 = 72W

此时可以选择 12V 6A 或更高规格电源。若环境温度高、安装空间封闭，或灯带长期满亮，建议留出更多余量。

在景观亮化和商业标识项目中，灯带距离长、运行时间长，尾端压降和维护成本更容易放大。接线规划时应提前考虑分段供电、防水接头、线材截面积和后期检修位置，而不是等安装完成后再处理颜色不一致问题。

常见接线错误与排查方向

接线前检查清单

• 确认灯珠是 共阳极 还是 共阴极。

• 确认电源电压是 5V、12V 还是 24V。

• 单颗灯珠必须加限流电阻或恒流驱动。

• 成品灯带按 V+、R、G、B 标识接线。

• 控制器电压、功率和类型要匹配。

• 长灯带要考虑两端供电或中间补电。

• 焊点要牢固，避免虚焊和短路。

常见错误

不加限流电阻
单颗灯珠直接接电源，容易过流发热，可能亮一下就坏。

共阳和共阴控制器混用
控制方式不同，可能导致不亮、颜色异常，甚至损坏控制器输出端。

R/G/B 通道接反
常见表现是颜色错乱。可用单色模式逐路测试，再调换线序。

电源功率不足
全白模式下 R/G/B 三路同时工作，电流最大。电源功率不足会导致变暗、闪烁或控制器重启。

长灯带只从一端供电
尾端电压降低后，会出现亮度下降、颜色偏差。应采用两端供电、分段供电或中间补电。

焊接温度过高或时间过长
5050 RGB灯珠属于贴片封装，焊接不当可能导致虚焊、亮度下降、死灯或缺色。批量生产应按回流焊条件操作，潮湿储存后的灯珠还要注意防潮处理要求。

接线后不亮怎么排查

排查时建议从电源开始，再检查极性、控制器、通道、限流和焊点。不要一开始就判断灯珠损坏，很多问题其实出在线序、电压或控制器类型上。

采购和选型时应关注哪些指标

5050 RGB灯珠不仅要能点亮，还要在批量使用中保持稳定。采购时不建议只看单价，光色一致性、焊接适配性和批次稳定性往往会影响后期返工和维护成本。

重点关注这些指标：

• 光色一致性：影响整条灯带或灯具颜色是否统一。

• 亮度一致性：影响成品是否出现亮暗差。

• 正向电压范围：影响限流电阻和驱动设计。

• 封装可靠性：影响长期点亮稳定性。

• 抗湿热能力：影响户外或潮湿环境应用。

• 批次稳定性：影响长期量产一致性。

• 焊接适配性：影响回流焊、手工焊良率。

• 规格书完整性：影响研发判断和生产工艺设定。

规格书不是可有可无的文件。它通常会包含引脚定义、正向电压、工作电流、发光强度、波长范围、焊接条件等信息。研发工程师可以据此计算限流电阻，采购工程师也能更客观地比较不同供应商样品。

批量采购前，建议做样品测试，包括点亮效果、颜色一致性、温升、焊接适配性和老化表现。若产品用于户外景观亮化、商业照明、广告标识或长期运行环境，还应结合项目条件做更充分的可靠性验证。

不同应用场景的接线重点

景观亮化项目通常线路长、环境复杂，接线时要重点关注防水、压降和维护便利性。广告标识类产品则更关注颜色一致和长期点亮稳定性，一段偏色或局部不亮都会很明显。

家居氛围灯安装看似简单，也要避免灯带死折、焊点裸露和电源控制器散热不良。智能控制产品还要注意 MCU 与功率驱动的分工，不能让低电流信号脚直接承担灯带电流。

FAQ

5050 RGB灯珠可以直接接12V吗？

单颗 5050 RGB灯珠不建议直接接 12V，必须加限流电阻或恒流驱动。若是标称 12V 的成品 RGB灯带，通常已带限流电阻，可按 V+、R、G、B 接控制器。

5050 RGB灯珠一般有几个脚？

常见有 4脚和 6脚。4脚通常包括公共端、R、G、B；6脚可能是 R/G/B 三路独立正负端，也可能是其他内部组合结构，需查看规格书确认。

怎么判断5050 RGB灯珠是共阳还是共阴？

优先查看规格书或 PCB 标识。没有资料时，可用万用表二极管档测试：公共端接正向表笔能分别点亮 R/G/B，通常是共阳；公共端接负向表笔能点亮，通常是共阴。

RGB灯带的 V+、R、G、B 怎么接？

V+ 接电源正极或控制器 V+，R/G/B 分别接控制器对应输出端，电源负极接控制器 GND。接线前应确认灯带电压与电源、控制器匹配。

为什么接好后颜色不对？

多数情况是 R/G/B 通道接反。可以进入控制器单色模式，分别点亮红、绿、蓝，观察实际发光颜色，再调换对应通道线。

为什么RGB灯带尾端会变暗或偏色？

主要原因是压降。灯带过长、线材过细、功率较大或只从一端供电，都可能导致尾端电压降低。可通过两端供电、分段供电、中间补电和加粗线材改善。

每个颜色通道都需要单独电阻吗？

单颗 5050 RGB灯珠建议 R、G、B 每一路单独限流。三种芯片的正向电压不同，共用一个电阻容易造成电流不均和混光偏色。

控制一整条RGB灯带可以用Arduino或ESP32直接接吗？

不建议直接用 GPIO 带灯带。Arduino、ESP32 等 MCU 适合输出控制信号，实际大电流应由 MOSFET、三极管或专用驱动器承担。
