本文深入解析12V 5050RGB硬灯条原理图共阳极设计，提供精确的电阻计算、PWM调光原理及接线故障排查，帮助工程师与采购商高效完成电路选型与安装。掌握12V 5050RGB硬灯条原理图共阳极的设计逻辑是确保线性照明项目稳定的关键。共阳极作为行业标准设计，通过控制负极实现多通道颜色切换。本文拆解其核心电路单元、电阻计算与接线规范，助您快速解决选型与安装中的技术难题。
核心参数与选型速览
| 核心参数 | 关键数据与技术特点 | 选型与安装建议 |
|---|---|---|
| 工作电压 | 12V DC（恒压直流电） | 须搭配输出稳定的 12V 恒压开关电源。 |
| 接线方式 | 共阳极（Common Anode） | 公共端接正极（+12V），R/G/B 三通道分别接负极控制端。 |
| 典型功率 | 约 14.4W/米（60灯/米） | 计算总功率时，电源额定功率需留出 20% 至 30% 的余量。 |
| 裁剪单位 | 每 3 颗 LED 为一组（约 5 厘米） | 仅可在印有剪刀或焊盘标识的分界线处进行裁切。 |
| 核心优势 | 铝基板散热快、结构刚性强、光衰低 | 适用于展柜、暗槽、广告灯箱及工业设备等直线安装场景。 |
一、 什么是 12V 5050RGB 硬灯条？
结构定义与基板材质
12V 5050RGB 硬灯条是指将贴片式发光二极管（LED）焊接在硬质电路板上的线性照明器件。这类电路板通常采用铝基板或高密度玻纤板（FR4）制成。由于基板不具备可弯折性，因此在直线安装通道中具有极高的平整度与结构稳定性。
5050 封装尺寸与芯片构成
“5050”代表 LED 灯珠的物理外形尺寸为 5.0mm × 5.0mm。在这颗正方形封装的灯珠内部，集成了红（Red）、绿（Green）、蓝（Blue）三颗独立的发光芯片。通过控制这三种基色的发光强度，可在终端混合出各种色光。
核心原材料构成
高品质的硬灯条由以下关键部件构成：
- 金属基板：通常为铝基板，负责将灯珠工作时产生的热量迅速传导出去。
- 5050 RGB 灯珠：光电转换的核心部件。
- 贴片限流电阻：用于平衡电压、限制电流，保护 LED 不被过流烧毁。
- 铜箔走线与锡膏：提供电气连接，确保高电流承载能力与焊接牢固度。
在实际生产中，灯珠的封装材料与晶片质量直接决定了成品灯条的抗衰减能力。恒彩电子在封装工艺中采用高导热支架与纯金丝键合，提升了 5050 灯珠在恒压 12V 驱动下的工作寿命。
二、 共阳极（Common Anode）结构详解
共阳极的电路定义
共阳极（Common Anode）是指在 RGB LED 电路中，所有发光芯片的正极（阳极）在内部或板级线路上连接在一起，共同接入外部电源的正极（+12V）。而红、绿、蓝三色芯片的负极（阴极）则是相互独立的，分别连接到控制器的不同控制通道。
电流流动路径
在共阳极系统中，电流的流动路径如下：
1. 电流自 12V 开关电源的正极流出，进入灯条的公共正极（+12V 焊盘）。
2. 电流分流至 R、G、B 三个并联的 LED 芯片通道。
3. 经过各通道对应的串联限流电阻。
4. 流向控制器的开关元件（通常为低端驱动器），最后流回电源负极（GND）。
为什么行业普遍采用共阳极设计？
在驱动电路设计中，控制负极（低端驱动）比控制正极（高端驱动）更为高效、经济。
“在多通道 LED 控制系统中，共阳极结构是绝对的行业标准。使用 N 沟道 MOSFET 进行低侧开关控制，不仅能提供极快的开关响应速度，还能显著降低系统的整体发热量，这对于延长灯条寿命至关重要。”
通过低端驱动，仅需使用普通的 N 沟道 MOSFET 即可实现高频开关控制，不仅简化了控制器电路，还降低了整体方案的硬件成本。

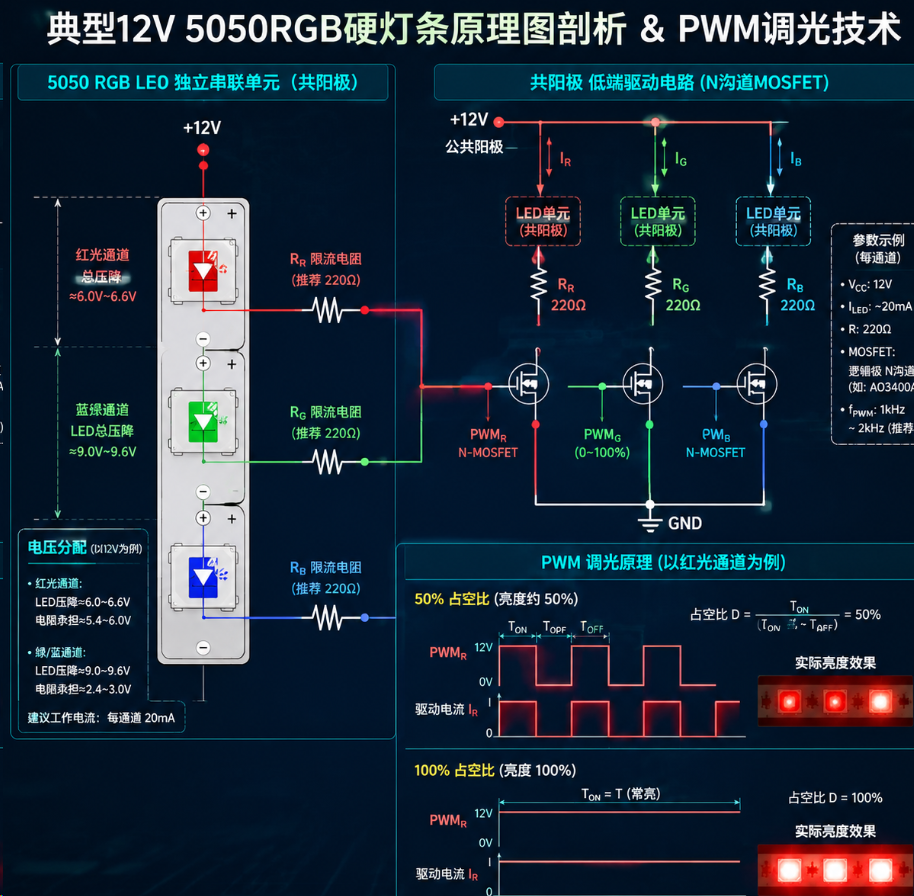

三、 典型 12V 5050RGB 硬灯条原理图剖析
3 颗 LED 的串联单元设计
在 12V 5050RGB 硬灯条的原理图中，最基本的独立工作单元由 3 颗 LED 组成。这 3 颗 LED 的同色芯片在内部或线路上进行串联。
12V 电压的分配机制
这种串联设计是由 LED 的正向导通电压（Vf）决定的：
- 蓝光与绿光芯片：单颗 Vf 通常在 3.0V - 3.2V 之间。3 颗串联后的总电压降约为 9.0V - 9.6V。剩余的 2.4V - 3.0V 电压由串联的限流电阻承担。
- 红光芯片：单颗 Vf 较低，通常在 2.0V - 2.2V 之间。3 颗串联总电压降约为 6.0V - 6.6V。因此，红光通道的限流电阻需要承担约 5.4V - 6.0V 的电压降。
限流电阻与安全保护
根据欧姆定律 I = U/R，通过调整各通道限流电阻的阻值，可将通过 LED 的工作电流精确控制在安全范围（通常为 15mA - 20mA）。这既能保证发光亮度，又能防止因电流过载导致的热击穿。
并联裁剪原理
每一个由“3 颗 LED + 限流电阻”构成的单元，在 12V 与 GND 总线之间均属于并联关系。因此，用户在灯条指定的裁剪线（通常每 5 厘米处）切断时，并不会破坏其他单元的闭合回路，未剪断的部分仍可正常工作。
四、 PWM 调光与色彩混合原理
脉宽调制（PWM）技术
RGB 灯条实现千万种色彩变化的物理基础是 PWM（Pulse Width Modulation，脉宽调制）技术。控制器不改变输出电压的绝对值，而是通过高频开和关控制电流的通断时间比例（即占空比）。
人眼视觉暂留效应
当开关频率通常达到 1kHz 以上时，人眼由于视觉暂留效应，无法察觉到灯光的闪烁，而只能感知到由于平均电流变化带来的亮度变化。
- 50% 占空比：开通时间与关闭时间各占一半，感知亮度约为满载的 50%。
- 100% 占空比：持续导通，呈现最大亮度。
三原色混合公式
通过独立调节红、绿、蓝三个通道的 PWM 占空比，可以混合出目标光谱：
- 黄色光：红色通道 100% + 绿色通道 100% + 蓝色通道 0%
- 紫色光：红色通道 100% + 绿色通道 0% + 蓝色通道 100%
- 白色光：红、绿、蓝三通道均调整至 100% 满载。
五、 驱动电路设计：MOS管与电阻选择
N 沟道 MOSFET 选型
在设计共阳极驱动电路时，低侧开关应优先选用 N 沟道 MOSFET。选型时需关注以下指标：
- 耐压值（Vds）：应不低于 30V，预留充足的电压余量防止浪涌击穿。
- 漏极电流（Id）：额定电流需大于灯条满载总电流的 2 倍以上，以降低导通内阻（Rds_on）和发热量。
限流电阻的计算步骤
以 12V 供电、工作电流 20mA（0.02A）为例，计算绿光通道所需电阻：
1. 确定总电压降：3 颗绿光 LED 串联电压降约为 3 × 3.0V = 9.0V。
2. 计算电阻阻值：R = (12V − 9.0V) / 0.02A = 150Ω。
3. 计算电阻功率：P = I² × R = 0.02² × 150 = 0.06W。
为确保长期工作的热稳定性，建议选择 1206 封装、额定功率为 0.25W 的贴片电阻。
PCB 走线设计规范
由于共阳极（+12V）线路承载的是红、绿、蓝三个通道的总电流，在画 PCB 时，12V 公共端走线宽度必须根据总电流进行加宽设计（通常按 1mm 铜箔宽度承载 1A 供电电流进行估算），以避免铜箔过热及线路压降。
六、 硬灯条与软灯条的技术对比
| 对比维度 | 铝基硬灯条 | FPC软灯条 |
|---|---|---|
| 基材介质 | 铝基板或硬质玻纤板（无法弯折） | 柔性电路板 FPC（可自由弯折） |
| 散热效能 | 极佳，金属基板直接导热，温升低 | 一般，聚酰亚胺基材导热慢，易积热 |
| 机械强度 | 强，抗拉扯，不易发生物理损坏 | 弱，过度弯折易导致内部铜箔断裂 |
| 光衰与寿命 | 光衰慢，典型寿命 > 50,000 小时 | 光衰较快，典型寿命约 20,000 - 30,000 小时 |
| 典型应用 | 展柜、珠宝柜、灯箱、工业线性照明 | 天花暗槽、异形轮廓、汽车内饰氛围灯 |
七、 功率计算与电源适配规范
单米实际功率估算
单颗 5050 RGB LED 在三色全开（白光）下的最大功率约为 0.24W。对于每米 60 灯的硬灯条：
单米功率 = 60 × 0.24W = 14.4W
电源额定功率的安全余量
为避免开关电源长期满载工作导致高温、寿命缩短或输出波纹变大，电源的额定输出功率应保持 20% - 30% 的安全余量。
所需电源功率 = 灯条总功率 × 1.25
5 米灯条配置实例
若项目需组装 5 米 12V 5050RGB 硬灯条（60灯/米）：
1. 总功率：5m × 14.4W/m = 72W。
2. 计入安全余量：72W × 1.3 = 93.6W。
3. 选型推荐：应选用额定功率不低于 100W（如 12V 100W 或 12V 120W）的恒压开关电源。
八、 常见故障排除（FAQ）
1. RGB 灯条中某一种单色完全不亮如何排查？
由于是共阳极设计，公共正极（+12V）正常通电时，若某一单色不亮，说明该特定颜色的负极控制回路存在开路。应重点检测控制器对应通道的 MOSFET 是否击穿、灯条上该颜色的负极焊盘是否脱焊，或者限流电阻是否烧毁。
2. 灯条尾端出现亮度变暗或偏色现象怎么解决？
这属于典型的电压降（Voltage Drop）现象。电流在长距离铜箔中传输时产生电阻，导致电压随距离衰减。因红、绿、蓝芯片的导通偏置电压不同，低电压会导致色差。解决方法是采用双端供电或多点并联供电，即在灯条的首尾两端同时接入 12V 电源。
3. 在无标识情况下如何用简单方法判定极性？
可使用一台 12V 直流电源进行测试：将电源正极固定接在灯条的任意一个引脚上，用负极依次触碰其余引脚。若有灯珠亮起，则当前正极接线引脚即为公共阳极（+12V），此灯条即为共阳极灯条；若无反应，调换电源极性重复上述步骤。
4. 灯条在工作时闪烁或发热严重是什么原因？
工作时闪烁通常由于电源功率不足，导致电源触发过载或过温保护而反复重启，需更换更大功率的电源。若发热异常，需确认输入电压是否超过 12V，或限流电阻阻值是否过小导致工作电流超标。
