LED键合生产环境直接影响灯珠的良率与寿命。本文深入解析百级无尘、温湿度精密控制及防静电标准，帮助工程师预防死灯与微观短路隐患。
在LED器件封装中，键合（Wire Bonding）是决定电信号传输稳定性的核心工序。LED键合生产环境的控制水平，直接关系到最终灯珠的良率、光衰与使用寿命。一旦环境指标偏离标准，极易引发微观层面的接触不良、电极氧化甚至芯片击穿，导致后期成品高频死灯。
| 关键要素 | 对LED灯珠的影响 | 标杆级控制标准 |
|---|---|---|
| 空气洁净度 | 决定是否会出现微小尘埃导致的短路或死灯 | 达到百级（Class 100）无尘标准 |
| 环境温湿度 | 影响金线与芯片电极的粘合强度，防止氧化 | 温度 22±2℃，湿度 40% - 60% RH |
| 静电防护 (ESD) | 避免无形中击穿脆弱的 LED 芯片 | 静电电压控制在 100V 以下 |
如果键合环境不达标，后续封装工艺再先进，做出来的灯珠也极易出现闪烁、死灯或寿命骤减的问题。
LED键合生产环境的核心定义与作用
键合工艺的基本物理连接

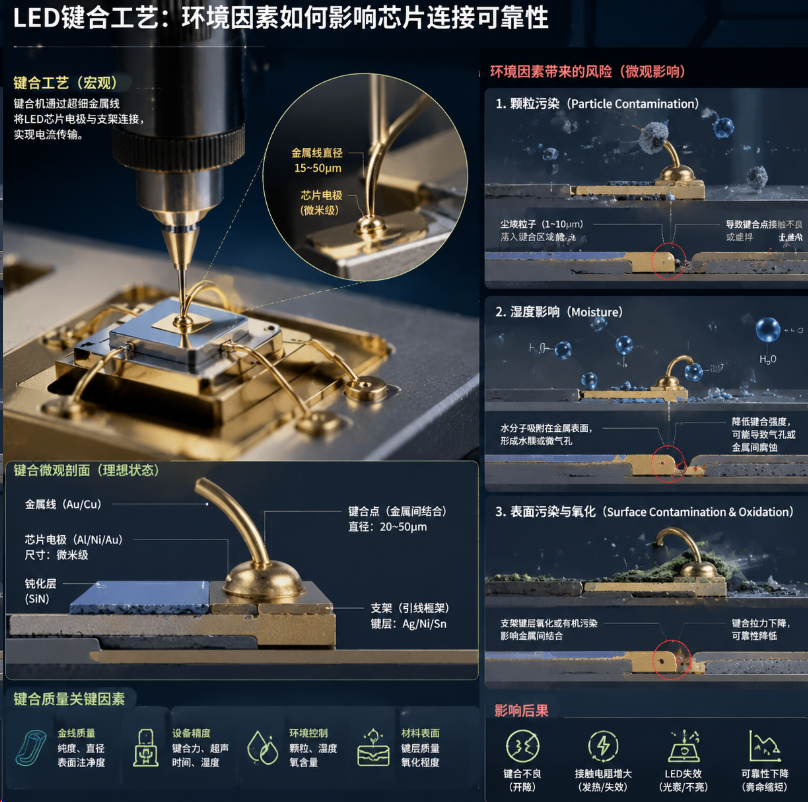

LED芯片本身无法直接连接外部电路发光，必须通过键合工艺将芯片电极与外部支架连接。该过程通常使用直径仅为十几至几十微米的金属线（如高纯度金线或铜线），在超声波与热能作用下，于微观层面架起电流传输的桥梁。若连接不稳定，电流便无法正常导通。
为什么键合工序对环境高度敏感
由于键合线径极细、接触面极小，外界环境的任何微小波动都会被成倍放大。例如，若空气中直径仅为数微米的悬浮微粒落入电极表面，将直接阻碍金属线的熔接，导致后期使用中因热胀冷缩而发生金丝脱落，造成开路死灯。
从LED内部结构看环境因子的隐形影响
芯片微米级电极的抗污染要求
LED芯片由半导体材料制成，表面分布着微米级的金属电极。这些电极极易受到空气中水汽、酸碱微粒或挥发性有机物的侵蚀。一旦电极表面被污染，键合时的原子扩散受阻，金属线与电极的附着力会大幅下降。
键合金属线的物理与化学特性
高品质LED封装通常采用纯度达99.99%的金线。金线虽具极佳的导电性与抗氧化性，但材质极软。在熔接瞬间，若环境湿度偏高，金线及电极表面易吸附微量水分。高温下水分瞬间气化，会在接合面形成微小的气孔，埋下接触不良的隐患。
支架镀银层与固晶胶的配合要求
支架表面的镀银层用于提升出光效率，但银极易与空气中的硫化物反应生成黑色硫化银。银层硫化不仅导致光通量骤降，还会削弱键合拉力。此外，若固晶工序中的温湿度未达标，固晶胶在固化时易产生微气泡，阻碍芯片散热，间接加速键合点老化。
键合车间必须规避的三大核心风险
空气微粒：引发微观短路与脱焊
普通环境中的悬浮尘埃是键合的致命克星。当高速键合机运转时，落入焊区周围的导电微粒极易导致相邻电极间短路。非导电微粒则会形成物理隔离，使键合球无法形变贴合，造成脱焊。
温湿度失控：加剧金属氧化与形变
温湿度的微小漂移会直接改变材料的物理状态。温度过高易导致键合机精确定位系统因微量热膨胀而产生位移偏差；湿度过高则加速支架与电极的氧化速度。反之，若湿度低于40% RH，干燥的空气极易积聚静电。
静电累积：无形击穿与潜在损伤
在实际生产中，技术人员常遇到“出厂检测合格，但在客户端使用数月后陆续死灯”的现象。这通常是因为生产环境中的静电（ESD）未能彻底消除。虽然静电未在键合瞬间击穿芯片，但已在芯片内部晶格留下暗伤，导致灯珠在后续使用中加速失效。因此，车间静电电压必须严格控制在100V以下。
半导体封装行业的环境控制共识
“在微米级的封装世界里，环境的一丝波动都会在键合点上放大百倍。高标准的键合环境是实现零缺陷率的唯一基石。任何对环境控制的妥协，最终都会在成品寿命上付出代价。”
恒彩电子如何构建标准化的键合车间
百级无尘净化系统的应用标准

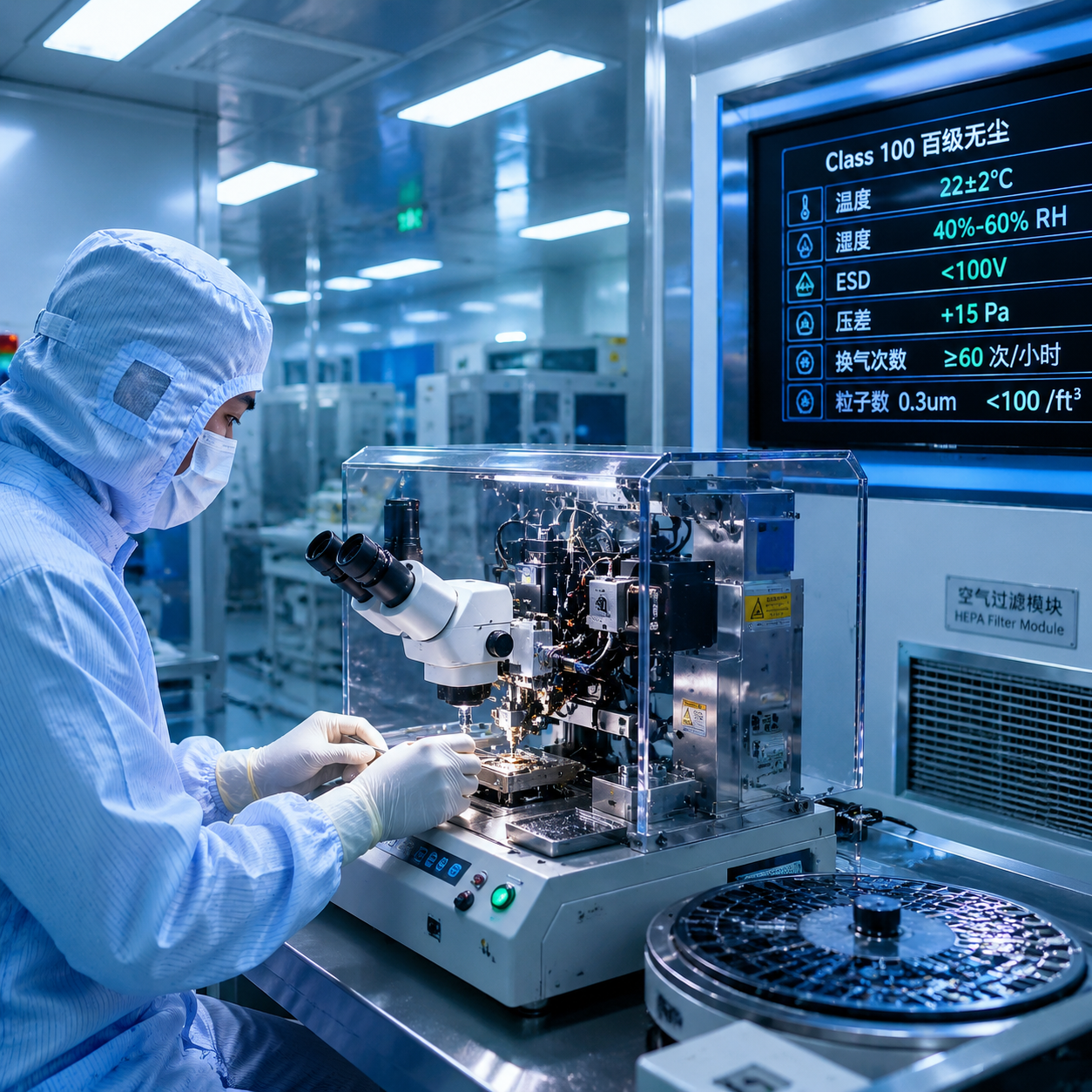

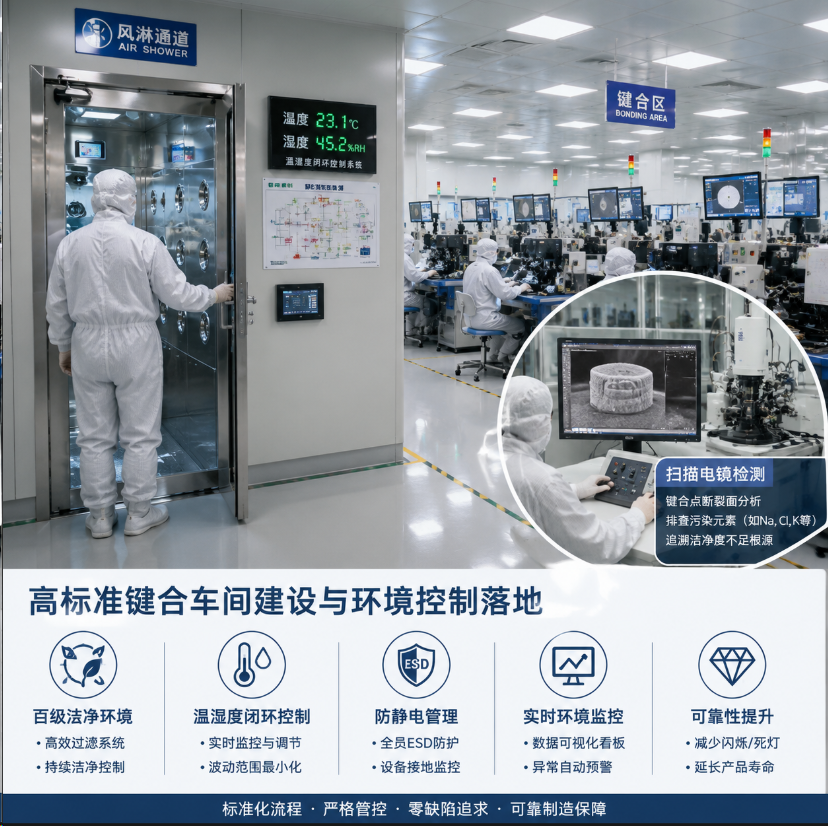

恒彩电子在其核心封装车间实施了严格的百级（Class 100）无尘标准，即每立方英尺空气中，直径大于0.5微米的尘埃粒子控制在100个以内。作业人员须穿戴防静电无尘服，并通过风淋系统净化后方可进入，从源头杜绝微粒污染。
智能温湿度闭环控制系统
为确保工艺稳定性，恒彩电子部署了高精度实时温湿度监控系统。系统将温湿度波动限制在极小范围内（温度22±2℃，湿度40%-60% RH）。一旦指标偏离，自动调节机构会即时响应，确保键合设备与原材料始终处于最优工艺窗口。
LED键合生产环境常见问答 (FAQ)
为什么键合车间在使用铜线替代金线时，对环境要求更高？
铜线硬度显著高于金线，且在空气中极易氧化。若采用铜键合工艺，环境中的氧气与湿度控制需更为严苛，通常需要引入高纯度氮气（N2）进行局部保护，否则铜球表面的氧化层会导致严重的键合分层或拉力不足。
如何快速排查因环境导致的LED死灯问题？
可通过扫描电镜（SEM）观察键合点金球的形貌及断裂面。若断裂面平整且伴有硫、氯等非金属元素，通常指示环境洁净度不足或支架受到污染；若金球形貌异常，则需优先排查键合机的超声能量或温度控制漂移。
为什么环境温湿度会对固晶胶产生影响？
固晶胶在未完全固化前具有一定的吸湿性。若键合车间湿度过高，固晶胶吸收水分后，在后续的高温固化过程中水分会急剧气化，从而在胶层内部形成微孔（Voids），导致热阻增加，芯片因散热不良而过热失效。
