设计电路时3535封装led中间焊盘带电么？本文解析不同材质3535 LED热焊盘的电气属性与共晶工艺，提供PCB打孔散热及防短路排版指南。
在进行大功率LED电路设计或PCB排版时，明确3535封装led中间焊盘带电么是预防电路短路、确保系统稳定性的关键一步。3535封装（尺寸为3.5mm × 3.5mm）中间的焊盘通常被称为“热焊盘”（Thermal Pad），其电气带电状态取决于芯片的内部结构、固晶工艺以及基板材质。
| LED芯片类型/材质 | 中间焊盘电气状态 | 常见电极连接属性 | PCB排版设计建议 |
|---|---|---|---|
| 陶瓷3535系列 | ❌ 不带电（电气隔离） | 纯散热通道，无电极连接 | 设计最简便，散热铜箔可大面积共用 |
| 部分红光/黄光 (AlInGaP) | ⚠️ 带电 | 通常与正极（阳极）导通 | 必须做绝缘处理，或与PCB正极焊盘同电位 |
| 部分特定型号/垂直结构 | ⚠️ 带电 | 通常与负极（阴极）导通 | 严禁直接接地，需根据原理图做隔离设计 |
| 普通白光/蓝光 (InGaN) | ❌ 不带电（绝缘） | 纯散热通道，不带电 | 散热铜箔可自由铺设，无短路风险 |
一、 3535 LED中间焊盘的结构与核心功能
3.5mm × 3.5mm 封装物理特征

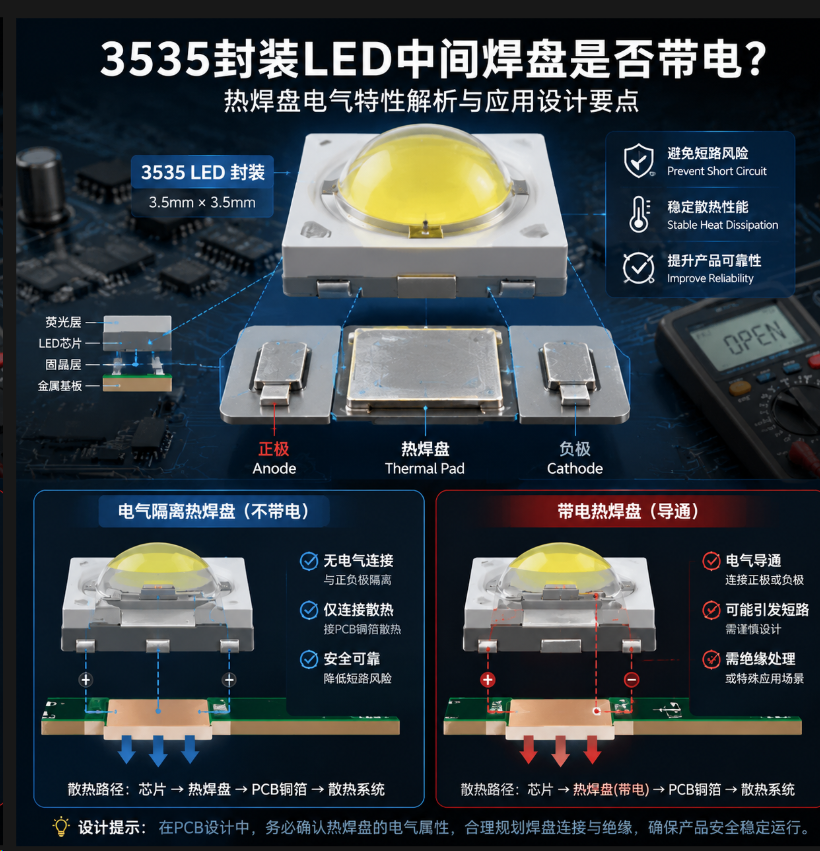

3535贴片LED由于体积小、光输出密度高，被广泛应用于汽车照明、强光手电筒、工业光源及红外补光等领域。其底部通常设计有三个独立的焊盘：两侧较小的焊盘为正极（Anode）与负极（Cathode），用于电气驱动；中间面积较大的则是热焊盘。
热焊盘的散热使命
大功率LED工作时，约有70%以上的电能转化为热能。中间热焊盘的主要功能是构建低热阻的散热通道，将芯片节点温度（Junction Temperature）快速传导至PCB基板。如果热焊盘未有效焊接，LED会在极短时间内因严重热堆积导致光衰甚至烧毁。
二、 导致中间焊盘带电的核心因素
1. 芯片固晶工艺与电气通路
LED芯片固定在支架上时，若采用共晶焊接（Eutectic Bonding）或导电银胶工艺，芯片底部的电极会与中间的金属基板直接接触。这种结构下，散热通路与电气通路合二为一，使得中间焊盘带有极性。
2. 芯片材质与波长差异
红光与黄光芯片（AlInGaP）：多采用垂直结构，底面即为其中一个电极。因此，这类3535灯珠的中间热焊盘通常与正极（阳极）相连。
蓝光与白光芯片（InGaN）：多采用蓝宝石或硅衬底的水平/倒装结构，底面天然绝缘，因此热焊盘通常不带电。
3. 热电分离技术的应用
为了降低PCB设计复杂度，现代高功率LED广泛采用陶瓷基板实现热电分离。以恒彩电子的3535陶瓷灯珠为例，其通过高导热的氮化铝（AlN）陶瓷基板，在物理层面上将电路通路与散热通路彻底隔绝，使中间热焊盘达到完全不带电的电气隔离状态。
三、 如何快速验证3535灯珠中间焊盘是否带电
方法1：查阅产品规格书（Datasheet）
在规格书的“推荐焊盘尺寸图”（Recommended Soldering Pattern）或“引脚配置图”中，重点寻找以下关键信息：
若标注 Electrically Isolated（电气隔离），说明中间焊盘不带电，可接入任意大面积铜箔。
若引脚图中有内部线路将中间焊盘与正极（Anode）或负极（Cathode）连通，则说明其带有相应极性。
方法2：万用表物理实测
在无规格书的情况下，可使用万用表进行快速检测：
将万用表拨至二极管档或蜂鸣档。
将红表笔接触LED底部的中间热焊盘，黑表笔分别接触两侧的正极与负极。
若有蜂鸣声或数值显示，说明中间焊盘与该电极导通（带电）；若双向测量均无反应，则为电气隔离状态。
四、 3535 LED PCB焊盘设计与避坑指南
在多灯串联或高密度排版的设计场景中，热焊盘的处理直接关系到电路安全：
串联电路的防短路设计：若选用的3535灯珠中间焊盘带电，在多灯串联时，严禁将所有灯珠的中间焊盘连接到同一块大面积铜箔上。否则，各级电位被强制短路，会导致电源损坏或灯珠烧毁。每个带电热焊盘在PCB上必须进行物理隔离。
网格化钢网开孔：在设计锡膏钢网时，中间焊盘建议采用网格状（Grid）或窗口化开孔，避免整片刷锡。这有助于在回流焊过程中排出气泡，降低焊料空洞率，确保散热通道的完整性。
设置散热过孔（Thermal Vias）：在PCB中间焊盘区域设计直径0.3mm - 0.5mm的散热过孔，孔内壁镀铜。过孔可将热量直接引入PCB背面或内层的铜箔，结合散热片提升整体散热效能。
阻焊桥（Solder Mask Dam）防桥接：在正负极与中间焊盘之间，必须保留足够宽度的阻焊桥，防止回流焊时熔化的锡膏流动引发电极与热焊盘之间的桥接短路。
五、 陶瓷3535封装的行业应用趋势
随着高功率照明、汽车前大灯及工业视觉光源对可靠性要求的提升，传统的塑料或电木基板正逐步被陶瓷基板取代。
恒彩电子的陶瓷3535系列灯珠采用高导热氮化铝材料，配合纯金双金线与热电分离封装设计。这种设计不仅使中间焊盘实现完全的电气隔离，极大简化了PCB的排版设计，更在高负荷、高温环境下展现出极低的光衰与超长的使用寿命，解决了多灯串联电路设计中的散热与绝缘冲突。
常见问题解答（FAQ）
Q1：3535 LED中间的热焊盘可以悬空不焊接吗？
不可以。3535封装LED为中大功率器件，其热量几乎全部通过中间热焊盘向下传导。如果热焊盘悬空不焊接，灯珠点亮后热量无法排出，PN结温会迅速超过临界值，导致灯珠瞬间光衰或永久性烧毁。
Q2：3535封装与2835、5050封装的焊盘设计有什么区别？
3535封装专为大功率应用设计，具有物理独立的大面积热焊盘，实现热电分离；而2835、5050等多为中小功率封装，通常没有独立的热焊盘，主要依靠正负极引脚兼顾电气连接与散热。
Q3：如何解决回流焊后中间焊盘空洞过多的问题？
可通过优化回流焊温度曲线，适当延长恒温区时间以使助焊剂充分挥发；同时，将钢网开孔设计为网格状，开孔面积占焊盘总面积 of 60% - 80%左右，可有效降低空洞率，保证散热效果。
