在LED亮化工程或智能家居照明选型中，“5050灯珠协议”是决定控制系统与灯带能否正常通信的关键。若协议不匹配，灯珠将无法正确识别控制器发出的指令，导致无法变色或闪烁失控。本文将为您梳理主流控制协议的技术特点与选型维度，帮助您高效完成方案设计。
核心要点：主流5050灯珠协议快速对比
| 协议类型 | 控制方式 | 控制精度 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|---|
| PWM（非寻址） | 模拟电压控制 | 整条灯带统一变色 | 成本极低，系统结构简单 | 无法实现单点跑马等特效 | 家装普通照明、静态氛围 |
| WS2812B | 单线数字信号 | 每一个灯珠独立变色 | 价格经济，布线引脚极少 | 传输速度一般，单点故障影响后续 | 智能家居、DIY项目、像素屏 |
| APA102 | 双线数字信号 | 每一个灯珠独立变色 | 刷新率极高，无摄像机频闪 | 成本较高，需多布置一根时钟线 | 舞台演艺、高帧率显示屏 |
什么是5050灯珠协议？

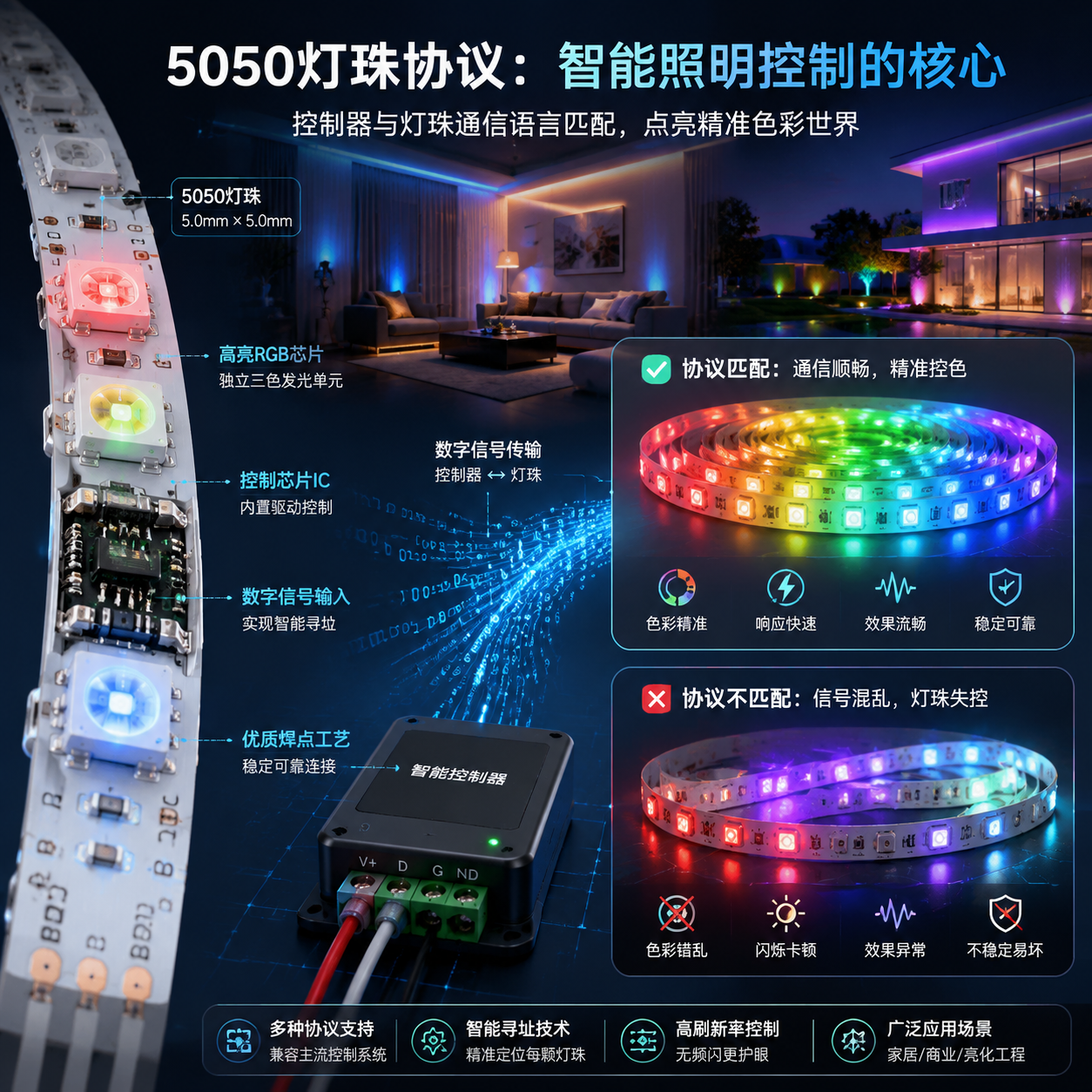

5050物理尺寸与封装结构
“5050”代表LED封装的物理尺寸，即长5.0mm、宽5.0mm。由于其封装体积较大，内部可容纳更复杂的控制芯片和多色芯片（如RGB、RGBW）。高标准的5050灯珠通常由红铜支架（导电与散热）、高纯度金线（芯片连接）以及抗UV的硅胶或环氧树脂封装而成，这些基础材料直接决定了灯珠的实际使用寿命。
控制协议的作用机制
协议是控制器与灯珠芯片之间的通信语言。控制器发出的控制信号必须符合灯珠芯片的协议规范，灯珠才能准确执行变色、调光或跑马等动态效果。若两者协议不一致，系统将无法正常工作，因此在硬件选型时，确认协议匹配是首要步骤。
主流5050灯珠协议技术特性对比
传统的PWM控制协议
PWM（脉宽调制）是非寻址控制方式，通常采用3线或4线（如V+、R、G、B）连接。通过调节各通道的模拟电压来改变整条灯带的颜色。其局限性在于整条灯带只能同时呈现同一种颜色，无法实现分段控制或跑马效果。
智能可寻址协议（内置IC）
智能可寻址协议通过将微型控制芯片直接封装在5050灯珠内部（即内置IC），赋予每颗灯珠独立的寻址编码。通过一根数据线，控制器即可精准控制单颗灯珠的亮度和色彩，从而实现复杂的动态幻彩效果。
常见协议的传输速率与灰度表现
| 协议名称 | 信号线数量 | 典型传输速率 | 灰度等级 | 对应产品选型参考（以恒彩电子为例） |
|---|---|---|---|---|
| PWM | 3-4 根线 | 无数据率限制 | 256级 | 5050 RGB/RGBW标准灯珠 |
| WS2812B | 1 根信号线 | 800 kbps | 256级 | 内置IC 5050幻彩灯珠 |
| SK6812 | 1 根信号线 | 800 kbps | 256级 | 5050 RGBW四合一内置IC |
| APA102 | 2 根（数据+时钟） | 4 Mbps以上 | 256级 | 高速双线定制款5050 |

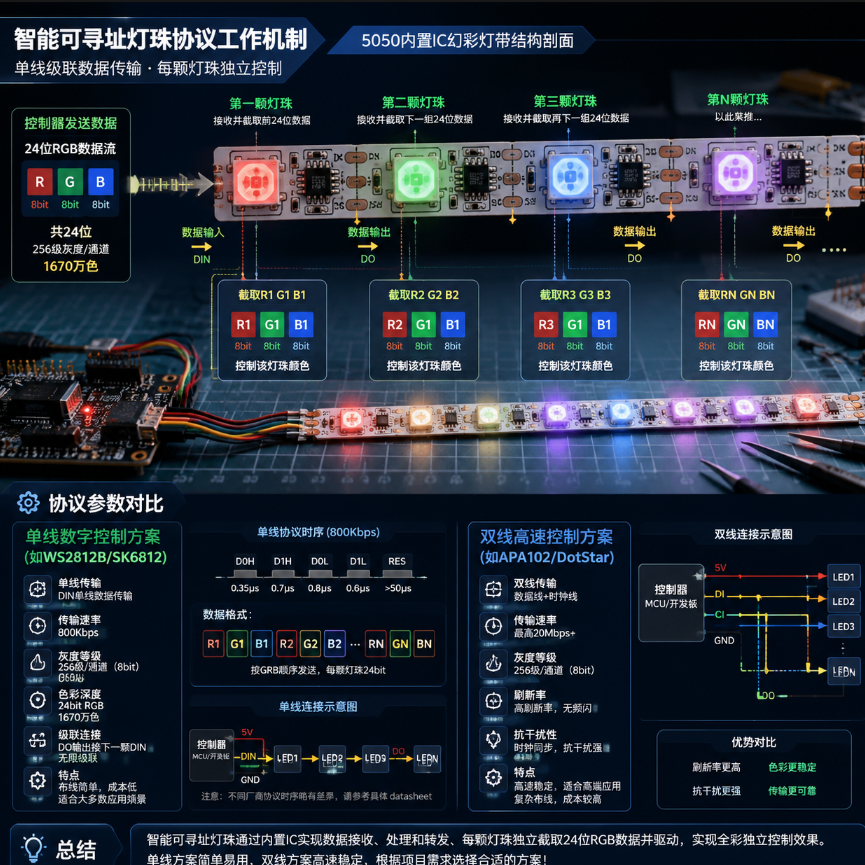

WS2812B协议工作原理分析
单线级联数据传输机制
WS2812B采用单线归零码协议。控制器将所有灯珠的控制数据打包发送，第一颗灯珠接收信号后，自动拦截前24位（红、绿、蓝各8位，对应256级灰度）作为自身控制数据，并对剩余数据进行整形放大后，通过输出端（DO）传递给下一颗灯珠。这种级联机制简化了布线设计，降低了电磁干扰。
24位色彩数据的奇妙组合
这里的24位数据代表由红、绿、蓝三种颜色各8位数据组成。8位数据代表256个亮度等级，三者相乘，即可呈现出16,777,216种色彩变化。
行业技术视点：WS2812B单线级联协议通过时间占空比来区分逻辑“0”和“1”。这种设计极大地节省了硬件引脚，使PCB布线更为紧凑，显著降低了生产过程中的焊接故障率，但在大系统应用中需注意信号衰减。
2025-2026年LED灯带市场趋势与技术变革
随着智能家居、电竞氛围渲染及智能车载照明需求的增长，可寻址智能灯带的市场份额正在快速提升。未来，高光效芯片、更耐温的硅胶封装材料以及更低待机功耗的协议芯片将成为技术演进的主导方向。
| 年份 | 全球LED灯带市场规模 | 可寻址（智能）灯带占比 | 主要驱动因素 |
|---|---|---|---|
| 2025年 | 约 58 亿美元 | 约 35% | 智能家居普及、电竞外设、车载氛围灯 |
| 2026年 | 约 63 亿美元 | 约 42% | 户外亮化、智能交互、虚拟拍摄（XR） |
| 2034年 | 约 132 亿美元 | 约 60% | 物联网（IoT）深度融合、全屋智能方案 |
5050灯珠协议应用选型指南
基础氛围照明场景
若仅需单色或整体变色效果（如客厅天花板暗槽、橱柜照明），建议选用传统的PWM协议。该方案成本较低，控制器结构简单，后期维护便利。
智能交互与电竞氛围场景
若需实现与屏幕音视频同步的动态效果，WS2812B或SK6812协议是主流选择。其生态成熟，兼容Arduino、树莓派等开源平台。
商业展示与演艺舞台场景
在需要相机拍摄的场合（如直播间、展厅、舞台），低频PWM或单线协议易产生水波纹。建议选用APA102等双线高速协议，其高刷新率可有效消除摄像机镜头下的频闪现象。
户外大型亮化工程
户外项目由于传输距离长，5V供电易产生严重压降。建议采用12V或24V的断点续传协议（如WS2811、UCS1903），以保证长距离传输时的亮度一致性。
动手实践：基于Arduino控制5050幻彩灯珠
1. 硬件接线方法
开发板：Arduino UNO
灯带：WS2812B 5050灯带
连接方式：
将灯带的正极（+5V）连接到Arduino的5V引脚（若灯珠数量超过10颗，请务必使用外部5V电源供电，以防烧毁板子）。
将灯带的负极（GND）连接到Arduino的GND引脚。
将灯带的数据输入端（DIN）连接到Arduino的数字引脚D6。
2. 软件代码示例
在编写代码前，请先在Arduino IDE中安装 Adafruit_NeoPixel 库。
#include#define PIN 6 // 定义数据引脚#define NUMPIXELS 1 // 灯珠的数量Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);void setup() {pixels.begin(); // 初始化灯珠}void loop() {pixels.setPixelColor(0, pixels.Color(255, 0, 0)); // 设置第一颗灯珠为红色pixels.show(); // 发送数据，点亮灯珠delay(500);}工业级5050灯珠定制要点
在要求高可靠性的工业和工程项目中，5050灯珠的封装工艺与原材料选型至关重要。恒彩电子提供高规格的5050封装定制服务，采用红铜支架与99.99%纯金丝焊接工艺，确保在复杂温差环境下的电气连接稳定性。同时，通过严格的色容差控制，保证多批次出货的色彩一致性，满足高端照明项目对色彩偏差的严苛要求。
常见问题解答（FAQ）
Q1: 5050灯珠和WS2812B有什么区别？
5050指的是灯珠的物理封装尺寸，即5.0mm x 5.0mm。而WS2812B是一种数字控制协议。通常，WS2812B的控制芯片会被封装在5050物理外壳内，形成内置IC的幻彩灯珠。
Q2: 为什么我的5050灯带后端不亮，或者颜色不对？
这通常是由电压降引起的。当电能在铜箔导线上传输时存在阻抗损耗，传输距离过长会导致后端电压下降。解决办法是每隔5米为灯带重新并联接入一次电源。
Q3: 5050灯珠的工作电压是5V还是12V？
取决于具体的灯珠和电路设计。内置IC的幻彩灯珠（如WS2812B）通常采用5V供电，以配合芯片工作电压；而传统的无IC RGB灯珠或外置IC灯带（如WS2811）则更常采用12V或24V供电，以减少电压降。
Q4: 如何解决灯带控制过程中的信号闪烁问题？
信号闪烁通常由电磁干扰或信号反射引起。可通过以下方式优化：1. 确保信号线接触良好并缩短其长度；2. 在信号输入端串联一个300Ω至500Ω的电阻；3. 避免信号线与高压电源线平行敷设。
