本文结合LED引线框图示，深入解析LED引线框的结构组成、散热与导电机制，并提供主流材料与制造工艺对比，帮助采购商与工程师高效完成选型。
| 核心要素 | 专业解析 |
|---|---|
| 定义与作用 | 承载LED芯片的金属基板，兼具电信号传输、散热通道及物理支撑功能。 |
| 核心基材 | 以高导热的铜合金为主，表面通常进行高反射率的精密切割与镀银处理。 |
| 主流类型 | 直插式（DIP）、贴片式（SMD）及高功率/陶瓷封装基板。 |
| 制造工艺 | 批量化生产采用精密冲压，高精度、复杂结构定制采用化学化学蚀刻。 |
| 发展趋势 | 受汽车照明与Mini LED驱动，市场朝高散热、微型化与高气密性方向演进。 |

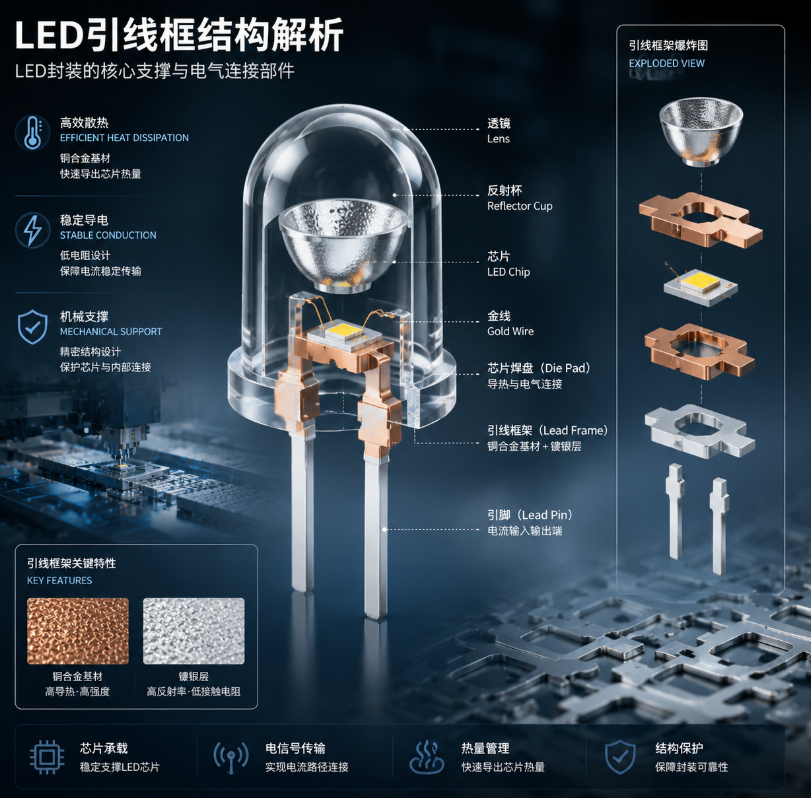

LED引线框的基本结构解析
在LED封装链条中，引线框（Lead Frame）作为芯片的承载基板，是决定灯珠光效、散热及寿命的关键部件。通过典型的LED引线框图示，可以清晰地识别出其精密设计的核心功能分区：
1. 芯片放置区（Die Pad / 反射杯）
位于引线框中心位置的下凹区域，通称为芯片放置区（Die Pad）。为最大化光输出，该区域通常设计为碗状结构（即反射杯），并在表面镀有高纯度的银层（Silver Plating）。反射杯的主要作用是收集芯片向侧向发射的光线，并将其反射至正面，从而提高光束的定向出光效率。
2. 内外引脚（Lead Pins）与连接杆
引脚是实现电气连接的桥梁，分为与外部PCB板焊接的外部引脚，以及通过金线/铜线与芯片电极相连的内部引脚。在自动化大批量封装过程中，连接杆（Tie Bar）起到了稳定和固定单体框架的作用。在完成固晶、焊线及树脂封装等工序后，连接杆会被精密裁切分离，使各引脚形成独立的电气回路。
关键质量指标：在分析LED引线框图示时，金线球焊点与引脚镀层的结合强度是评估气密性与抗氧化性的核心指标。若结合面存在微小空隙，极易在后续高温工作环境下引发断线失效。
LED引线框的核心功能：散热、导电与机械支撑

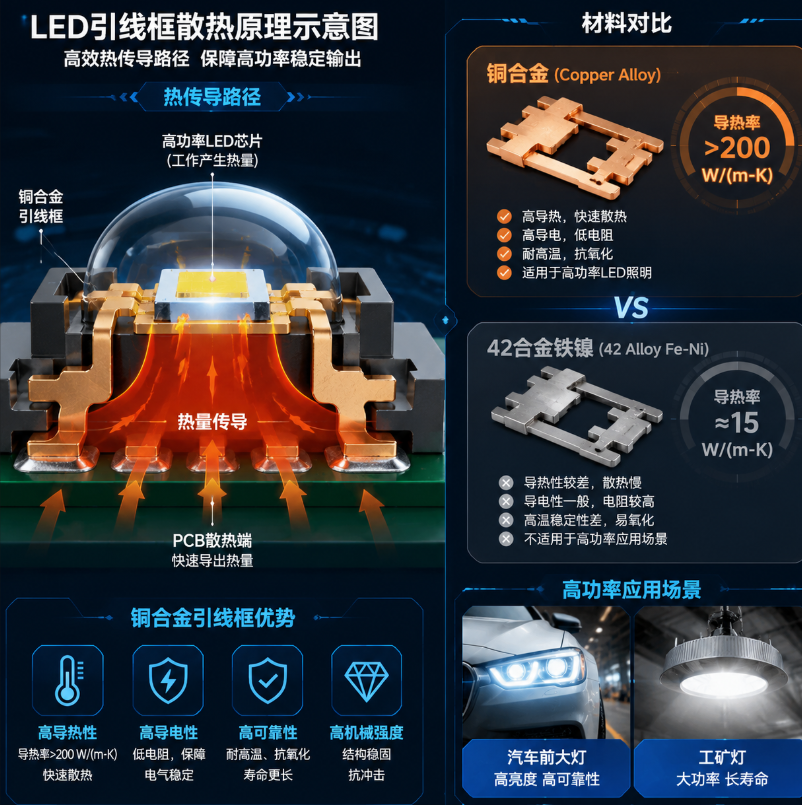

1. 散热通路（Thermal Management）
LED芯片在工作时，约有70%以上的输入电能会转化为热能。若热量无法在芯片结温限制（通常为125°C）内排出，会导致光衰加剧甚至芯片烧毁。引线框作为直接接触芯片的部件，构成了散热的第一通道。高导热系数的铜合金基材能迅速将热量传导至外部PCB板，确保器件的长期工作稳定。
2. 稳定导电（Electrical Conductivity）
引线框必须具备极低的电阻率。稳定的电流传输不仅能减少器件内部的焦耳热，还能防止因阻抗不均引起的灯珠闪烁，从而保证发光效率的均匀性。
3. 机械支撑（Mechanical Support）
微米级的LED芯片和极细的键合引线极为脆弱。引线框提供了一个机械刚性平台，配合封装环氧树脂或硅胶，保护内部芯片与引线免受外部震动、热应力及物理冲击的物理损伤。
常见LED引线框类型及应用场景对比
根据封装形式与应用终端的不同，引线框主要分为以下三大类：
1. 直插式引线框（DIP Lead Frame）
结构特点：拥有较长的金属引脚，便于通过通孔（THT）方式焊接在电路板上。
应用场景：制造成本较低，机械强度高，常用于户外单色显示屏、指示灯及传统家用电器。
局限性：体积较大，不适用于高密度贴装及轻薄化消费电子。
2. 贴片式引线框（SMD Lead Frame）
结构特点：无引脚或采用极短的扁平引脚，直接贴装于PCB表面（SMT）。
应用场景：体积小巧，适合高密度集成及高速全自动贴片机生产。广泛应用于智能手机背光、LED电视及通用室内照明。
设计难点：由于体积受限，对材料的导热性能及反射杯的精密成型要求更严苛。
3. 高功率封装引线框（High-Power Lead Frame）
结构特点：通常设计有独立的散热铜块（Heat Sink）或采用陶瓷基板结合，以应对大电流工作下的高热流密度。
应用场景：汽车前大灯、工矿灯及舞台照明。
优势：具备极佳的热稳定性和耐候性，能在恶劣环境下维持长寿命。
引线框基材与表面镀层选型指南
1. 基材材质：铜合金 vs 铁镍合金
铜合金（如铜-铁系、铜-铬系合金）：导热率通常大于200 W/(m·K)，且通过微量合金化提高了机械强度与抗弯折性能，是中高功率LED引线框的绝对首选。
铁镍合金（42合金）：虽然线膨胀系数与硅芯片较为接近，且机械强度极高，但其导热率仅为15 W/(m·K)左右。目前仅用于低功率、对散热无特殊要求的消费类低端指示灯。
2. 表面镀层：银层厚度与抗硫化性能
镀银层不仅能够防腐防锈，更是确保光线高反射率（通常要求>95%）的核心。
厚度要求：高品质引线框的镀银厚度通常需达到3μm-5μm，以确保焊接性能与抗氧化能力。
抗硫化技术：在实际应用中，空气中的硫化物可能穿透封装胶，与银发生反应生成黑色的硫化银，导致光效严重下降。因此，优质引线框通常会在镀银表面引入抗硫化保护层。
制造工艺对比：精密冲压与化学蚀刻
| 工艺维度 | 精密高速冲压（Stamping） | 化学精密蚀刻（Etching） |
|---|---|---|
| 工作原理 | 利用高精度模具对金属带材进行高速物理冲压成型。 | 利用化学药水对未曝光的光刻胶区域进行选择性溶解。 |
| 精度极限 | 最小间距通常在0.15mm左右。 | 可实现<0.05mm的超高精度与微细间距。 |
| 边缘质量 | 冲切边缘可能存在微小毛刺和剪切应力。 | 边缘无应力、无毛刺，表面极为平整。 |
| 生产效率 | 极高，适合数百万量级的标准化大规模生产。 | 生产周期相对较长，适合中小批量或高定制化产品。 |
| 模具成本 | 模具开发成本高，开发周期长。 | 采用光刻掩膜板，前期投入低，样品试制快。 |
选购优质LED灯珠的避坑指南
确认基材纯度：要求供应商出具材质分析报告，确保基板为高导热铜合金，而非掺杂杂质的低端回收铜或铁基材料。
检测镀银层质量：通过红外光谱或切片实验，观察镀银层的均匀性与厚度。边缘部分不应存在露铜、起配或发黄现象。
评估抗硫化性能：对样品进行硫化实验（如在一定浓度的硫化钠溶液或硫磺粉环境中高温烘烤），观察其变黑速度及光衰幅度。
考察供应商封装工艺：优秀的封装企业如恒彩电子，凭借在LED封装领域的深厚技术积累，配备全自动精密固晶与焊线设备，能够确保引线框、芯片与金线之间形成优异的物理与电气连接，从根本上规避断线与散热失效风险。
常见问题解答（FAQ）
问：LED引线框与半导体IC引线框有什么核心区别？
答：半导体IC引线框主要侧重于多引脚、高密度的电信号传输与电磁屏蔽，对光学性能无要求。而LED引线框是集电、热、光于一体的结构件，不仅需要高效散热，还必须具备反射杯等光学反射结构，且表面镀银层对光反射率有极高要求。
问：如何预防LED灯珠在使用中因引线框氧化导致的变黑问题？
答：预防关键在于封装材料的选择与工艺控制。首先应选用气密性更佳的硅胶或环氧树脂进行封装；其次，引线框本身应具备抗硫化镀层。在应用端，应避免LED灯珠与含硫、含卤素的物料（如某些橡胶垫圈、劣质PCB板洗板水）直接接触。
问：为什么在高功率照明中陶瓷基板正在逐步取代传统金属引线框？
答：陶瓷基板（如氧化铝、氮化铝）的绝缘耐压性能极佳，且热膨胀系数与LED芯片更为匹配，能有效减少高温循环下的热应力。在高功率（如>10W）或车规级应用中，陶瓷基板能提供比传统金属引线框更低的热阻与更高的可靠性，但其成本也显著高于普通铜基引线框。
