进行5050贴片灯接法操作时，正确的引脚识别和限流电阻计算至关重要。本文详解四脚与六脚5050灯珠接线步骤，助您快速规避焊接与烧灯风险。
| 接线核心步骤 | 关键操作要点 | 常见误区提示 |
|---|---|---|
| 1. 识别引脚极性 | 寻找缺口标记，缺口端通常为负极 | 盲目接线，导致极性反接不亮 |
| 2. 准备焊接工具 | 使用恒温电烙铁，温度控制在300℃左右 | 温度过高烧坏内部芯片 |
| 3. 计算限流电阻 | 根据输入电压和灯珠压降计算电阻值 | 不加电阻直接接电源，导致灯珠烧毁 |
| 4. 规范焊接操作 | 焊接时间控制在3秒内，避免长时间加热 | 拖焊导致相邻引脚短路 |
在LED DIY、灯带维修或电路板设计中，掌握正确的5050贴片灯接法是确保灯珠正常发光、延长使用寿命的关键。5050贴片灯珠因高亮度和多芯片封装特性而被广泛应用，但由于其引脚相对密集，在接线和焊接过程中需要严格遵循规范。本文为您梳理5050贴片灯的结构特性、电路规划、实操步骤及常见避坑指南。
一、 认识5050贴片灯的封装结构
5050贴片灯因高亮度与稳定性，在商业照明、背光模组及DIY电子制作中应用广泛。在动手接线前，需先了解其基本物理与电学结构。
1. 5050尺寸与多芯片设计
5050代表该贴片灯珠的外形尺寸，即长度为5.0mm，宽度为5.0mm。这种正方形的设计不仅便于在PCB板上进行高密度排布，更重要的是其内部通常封装了三颗独立的发光芯片。这也是5050灯珠在同等体积下，亮度明显高于3528等单芯片灯珠的核心原因。
2. 核心原材料与耐温性能
高品质的5050灯珠在材料选用上十分严苛。以恒彩电子生产的5050灯珠为例，其内部采用高规格蓝宝石衬底芯片，具备高光效、低发热的特点；连接芯片与引脚的导线采用99.99%的纯金线，确保极佳的导电性与抗拉强度。外层封装采用耐高温、高透光的硅胶，搭配高导热的铜支架（基座多采用PCT或EMC材料），能够有效降低热阻，延缓光衰。

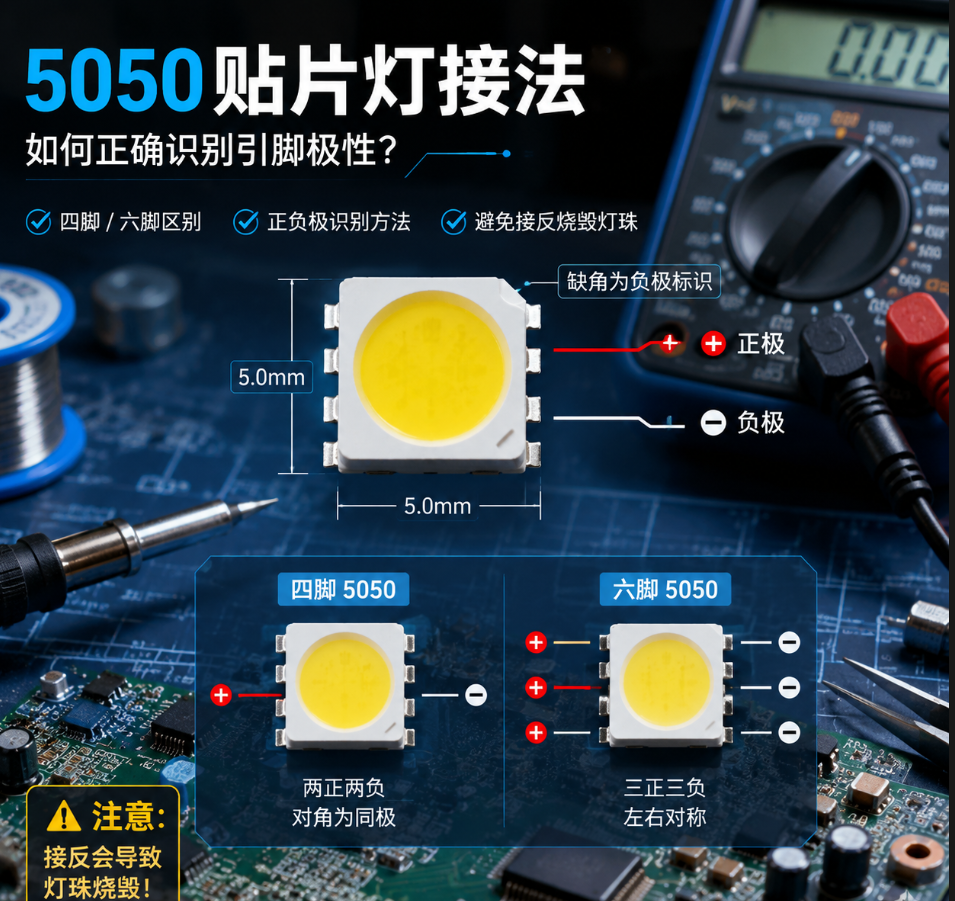

3. 四脚与六脚引脚极性判定
5050贴片灯珠常见有四脚和六脚两种引脚规格：
极性识别： 观察灯珠正面的正面封装，会发现其中一个角有一个切角（缺口）。该缺口是判定极性的重要物理标记，通常靠近缺口一侧的引脚为负极（阴极）。
引脚对应： 单色四脚灯珠通常是内部三颗芯片共用引脚，而六脚RGB灯珠则是三颗芯片（红、绿、蓝）的引脚完全独立。在接线焊接前，建议使用万用表的二极管档位进行点亮测试，准确标注每个引脚对应的电极。

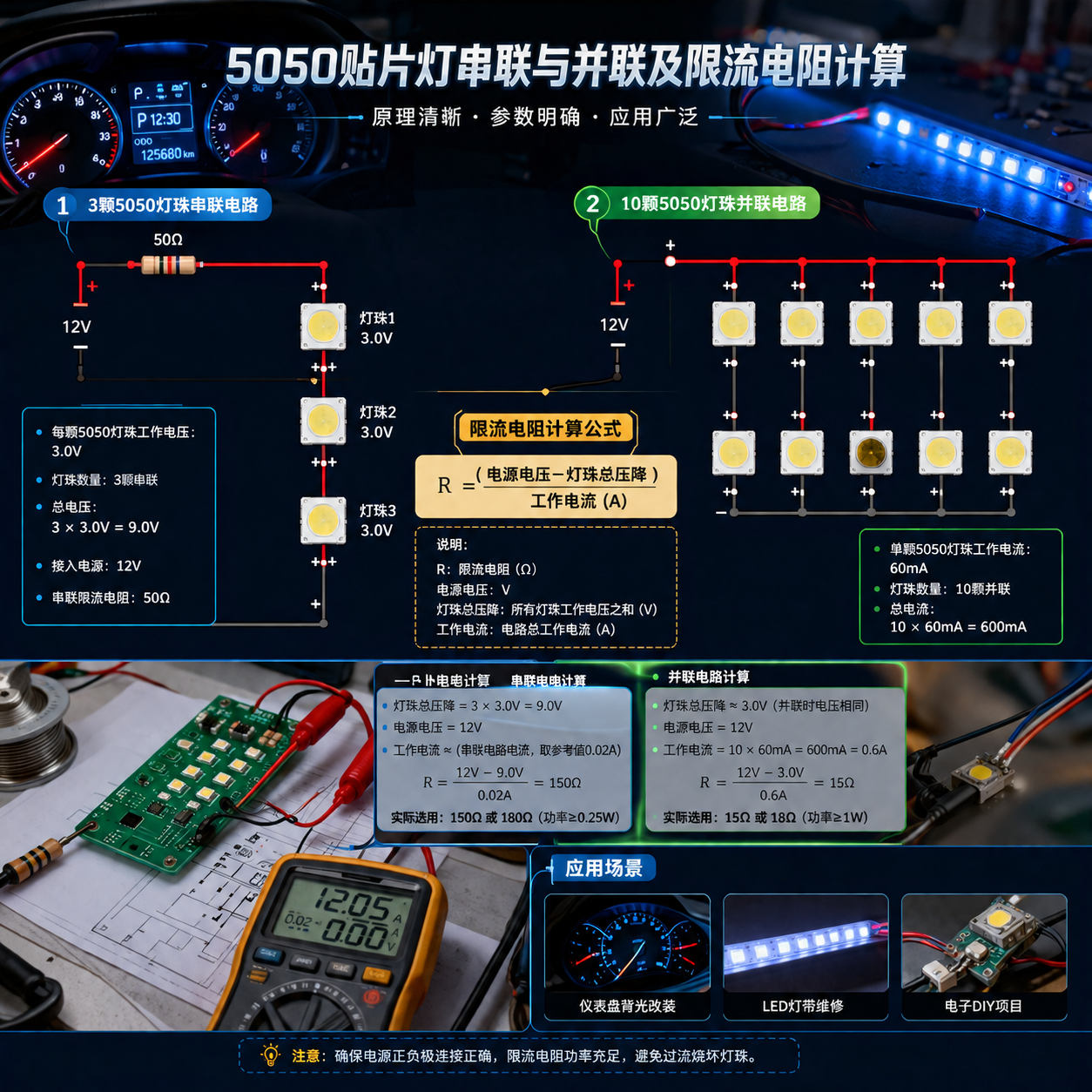

二、 串联与并联电路规划
电路规划是接线的第一步。不合理的电路设计会导致灯珠亮度不均、发热严重甚至瞬间烧毁。
应用场景提示： 在进行汽车仪表盘背光改装或LED灯带断点修复时，若直接将单颗工作电压为3.0V的5050灯珠接入12V车载电源，会导致灯珠瞬间烧毁。此时，必须通过合理的串联或加装限流电阻进行降压。
1. 串联接法的电压累加
串联接法是将前一个灯珠的负极连接到后一个灯珠的正极。此接法下，通过每个灯珠的电流保持一致（通常为60mA），但工作电压会累加。例如：3颗工作电压为3.0V的白色5050灯珠串联，其整体工作电压为：
总电压 = 3.0V * 3 = 9.0V
串联接法适用于供电电压较高、需要保证整组灯珠亮度高度一致的场景。
2. 并联接法的电流分配
并联接法是将所有灯珠的正极连接在一起，负极也连接在一起。此接法下，工作电压保持不变（仍为单颗灯珠的3.0V），但总电流会成倍增加。若并联10颗工作电流为60mA的灯珠，则总电流需求为：
总电流 = 60mA * 10 = 600mA (0.6A)
并联接法的优势在于，即使其中一颗灯珠因故障断路，其余灯珠仍能正常发光，但对电源的电流输出能力要求较高。
3. 限流电阻的精准计算
为防止电流过载烧毁灯珠，电路中必须串联限流电阻。计算公式如下：
电阻值(欧姆) = (电源电压 - 灯珠总压降) / 工作电流(A)
实例1： 12V电源接3颗串联的白色灯珠（压降9V，电流0.06A）：R = (12 - 9) / 0.06 = 50欧姆可选择标称阻值为51欧姆或47欧姆的电阻。
实例2： 5V电源接单颗白色灯珠（压降3V，电流0.06A）：R = (5 - 3) / 0.06 = 33.3欧姆建议选择标称阻值为33欧姆的电阻。
三、 单色5050贴片灯接线与焊接实操
1. 准备工具与线材规范
动手操作前，请准备好以下专业工具：
电烙铁： 推荐使用40W-60W的恒温电烙铁，温度设定在300℃左右。
焊料与辅料： 选用高纯度有铅或无铅焊锡丝，配备中性助焊剂。
导线规格： 建议使用AWG22或AWG24规格的铜芯多股软线，其导电性好、耐弯折，完全承载5050灯珠的电流需求。
2. 步骤化焊接流程
固定元件： 将5050灯珠或PCB板用夹具固定，避免焊接时移位。
引脚上锡： 在烙铁头及灯珠引脚上涂抹微量助焊剂，轻轻给引脚及导线端头镀上一层薄锡。
快速焊接： 将导线贴紧引脚，烙铁头轻触连接处，待焊锡熔化后立即撤离。单点焊接时间必须控制在3秒以内。长时间受热极易导致灯珠内部金线熔断或封装硅胶剥离。
焊后检测： 待焊点自然冷却后，用万用表检测是否通路，确认无短路现象后方可通电测试。
四、 RGB 5050贴片灯接法与控制器连接
RGB灯珠通过红、绿、蓝三色芯片的电流变化来实现七彩变色，接线时需注意引脚与控制器的对应关系。
1. 四线控制器的连接原理
常见的四线RGB 5050灯带或灯板，其接线端子通常标有 +V（公共端）、R（红光）、G（绿光）、B（蓝光）。接线时：
将灯珠的公共正极连接到控制器的 +V 输出端。
将红、绿、蓝三个引脚分别对应接至控制器的 R、G、B 端口。
2. 共阳极与共阴极的接线区别
共阳极（Common Anode）： 内部三颗芯片的正极连接在一起，作为公共端引出。市面上绝大多数RGB控制器和5050灯珠均采用共阳极设计。
共阴极（Common Cathode）： 内部三颗芯片的负极连接在一起作为公共端。共阴极灯珠必须搭配共阴极控制器使用，两者不可混接，选型时需格外注意参数匹配。
五、 封装工艺对焊接及寿命的影响
为什么有些5050灯珠在焊接时极易损坏，而高品质灯珠却表现出优异的耐热性？这取决于封装厂家的核心工艺。
支架材质与散热： 优质5050灯珠采用红铜镀银支架，导热系数极高，在焊接时能迅速导出多余热量。若采用铁支架，则热量容易在引脚积聚，导致芯片过热受损。
封装胶水耐温极限： 大厂采用进口封装硅胶，耐温等级在300℃以上，焊接时不易开裂、不变黄。而低端灯珠若采用环氧树脂封装，受热极易黄化甚至开裂。
行业专家观点： 恒彩电子技术专家张工指出："在5050贴片灯的组装与焊接中，温度与受热时间的双重控制直接决定了灯珠的良品率。超过10秒的过度受热会使内部金线发生热疲劳甚至断裂。因此，使用恒温焊接设备并严格控制焊接时间，是保障成品稳定性的基石。"
六、 避坑指南：常见接线错误与预防措施
1. 虚焊与假焊
现象： 焊点表面看起来已连接，但内部未充分熔合，导致运行一段时间后灯珠闪烁或不亮。
预防： 焊接前确保引脚和导线无氧化层，焊接时配合助焊剂，使焊锡呈圆润饱满的弧形包覆焊盘。
2. 极性接反的反向击穿风险
现象： 5050灯珠具有单向导电性，接反则不亮。若在低压（如5V）下接反短时间无碍，但在高压或无电阻保护的电路中，反向电压超出灯珠承受极限（通常反向耐压仅5V左右）会导致芯片瞬间击穿。
预防： 通电前务必使用万用表确认正负极极性。
3. 功率不匹配导致发热过载
现象： 电源功率不足或限流电阻偏小，导致灯珠发热严重，光衰加剧，使用寿命急剧缩短。
预防： 确保电源额定输出功率比灯珠总功率至少留有20%的余量，并严格按照公式计算限流电阻。
4. 静电放电（ESD）损伤
现象： LED芯片对静电极其敏感，人体静电常达数千伏，直接接触引脚可能导致芯片内部微裂纹，表现为灯珠“暗亮”或无故死灯。
预防： 焊接操作时，应佩戴防静电手环，或在操作前触摸金属导体释放身体静电。
七、 5050贴片灯接法常见问题（FAQ）
Q1：5050贴片灯珠正负极怎么分？
A： 5050贴片灯珠正面封装的一个角设有物理切角（缺口），通常靠近缺口这一侧的引脚为负极（阴极），另一侧为正极（阳极）。对于多引脚的RGB灯珠，建议使用万用表的二极管档位，将红表笔和黑表笔分别接触引脚进行点亮测试，以准确区分各颜色通道的极性。
Q2：5050贴片灯接12V电压需要接多大电阻？
A： 电阻阻值取决于您的接线方式（单颗接法还是多颗串联）。以单颗白色5050灯珠（工作电压3.0V，电流60mA/0.06A）接12V电源为例，计算公式为：(12V - 3.0V) / 0.06A = 150欧姆，因此需要串联一个 150欧姆 的电阻。若是三颗灯珠串联，则需要串联一个 50欧姆 的电阻。
Q3：RGB 5050灯珠接线后颜色不对怎么调？
A： 如果接线后发现显示的颜色与控制器指示不符（例如按红色按钮却亮绿光），通常是因为 R、G、B 三根颜色控制线与控制器的输出端口接反。此时只需在断电状态下，将对应的颜色控制线互换位置即可。另外，需确保灯珠与控制器的共阳/共阴极属性一致。
