5050 RGB灯珠如何焊接,关键在于先确认6个引脚和共阳/共阴类型,再控制焊接温度、时间和通电测试顺序。
焊接前先弄清5050 RGB灯珠的结构

5050 RGB灯珠看起来只是一颗贴片LED,但焊接前如果没有确认封装、脚位和极性,很容易出现焊后不亮、颜色错乱、短路或灯珠过热损坏。尤其是研发打样、灯带维修和小批量测试时,手工焊接虽然方便,但更依赖操作细节。
5050代表什么

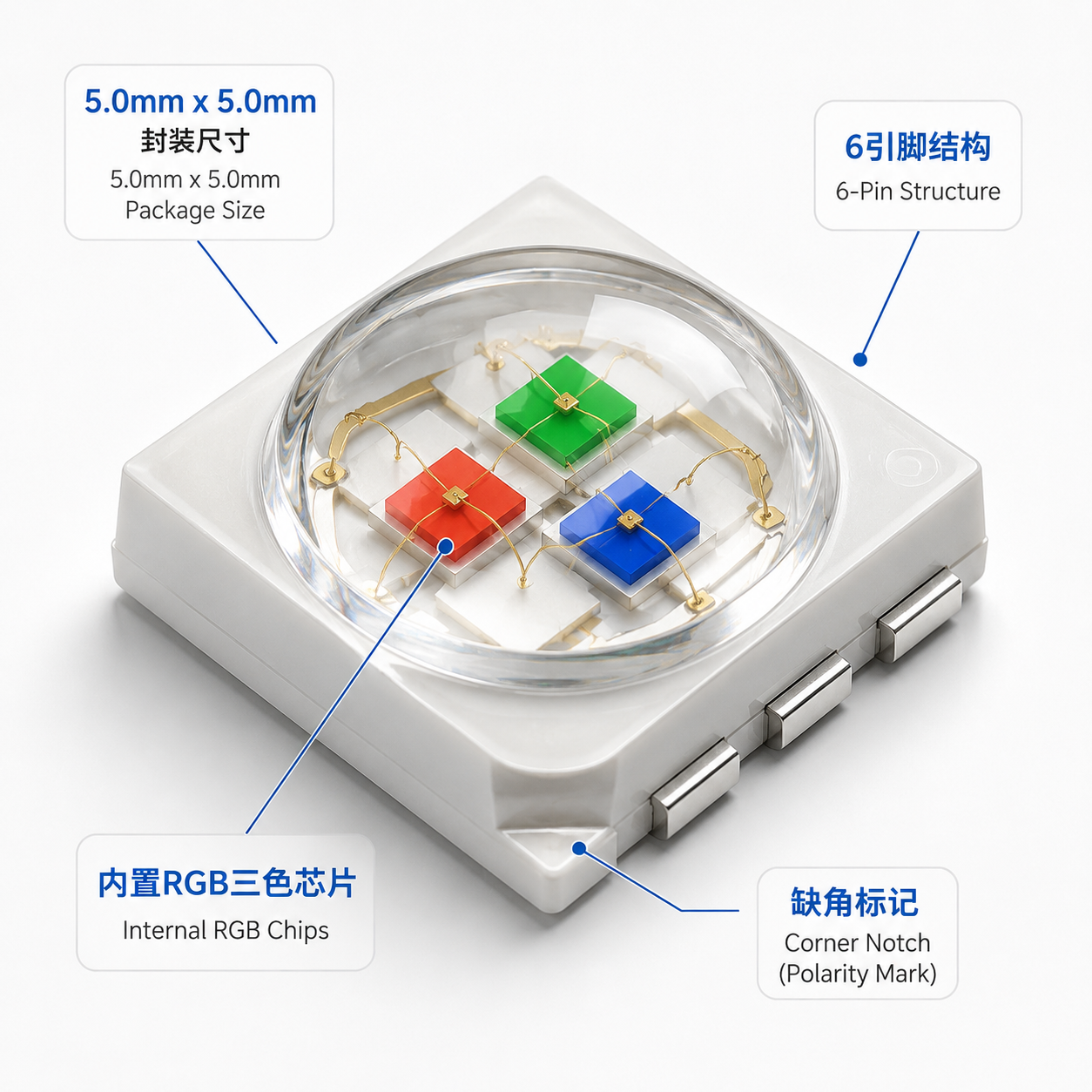

5050 RGB灯珠中的“5050”,指灯珠封装尺寸约为 5.0mm × 5.0mm。它属于常见的SMD贴片LED,常用于RGB灯带、氛围灯、广告标识、舞台灯光、景观亮化和智能照明产品。
焊接时不能只看灯珠尺寸,还要确认PCB焊盘是否匹配。焊盘太小,焊锡不容易润湿;焊盘太大,灯珠容易偏位;如果PCB丝印方向或线路设计有误,焊完后可能完全不亮。
RGB内部是什么
RGB表示灯珠内部包含红、绿、蓝三路LED芯片。通过分别控制三种颜色的亮度,可以混出红、绿、蓝、黄、紫、青、白等多种颜色。
一颗5050 RGB灯珠通常由LED芯片、支架、导电金线或合金线、固晶胶、封装胶体、引脚镀层等部分组成。部分产品会使用PPA或EMC支架,也可能采用硅胶封装来提升耐热和抗黄化能力。由于这些材料都不适合长时间承受高温,焊接时要避免反复加热同一焊脚。
共阳和共阴要提前确认
常见5050 RGB灯珠通常为6个焊脚,但不同厂家、型号或批次的脚位可能不同。有些是共阳,公共端接正极;有些是共阴,公共端接负极。
如果把共阳灯珠按共阴方式接入电路,灯珠可能不亮;如果电路没有做好限流,还有可能损坏某一路芯片。因此,焊接前应先查看规格书,再核对PCB丝印方向。
| 名称 | 含义 | 焊接时要注意什么 |
|---|---|---|
| 5050 | 封装尺寸约5.0mm × 5.0mm | PCB焊盘尺寸要匹配 |
| RGB | 红、绿、蓝三色 | 三个颜色通道不能接错 |
| 共阳 | 公共端接正极 | 控制端通常接负极 |
| 共阴 | 公共端接负极 | 控制端通常接正极 |
| 6脚结构 | 每个颜色有独立控制脚 | 焊接前要确认脚位图 |
需要准备哪些焊接工具
5050 RGB灯珠引脚距离较近,焊盘面积不大,工具选择会直接影响焊点质量。温度不可控的烙铁、过粗的焊锡丝和残留较多的助焊剂,都会增加虚焊、桥连和返工风险。
建议准备:
- 恒温电烙铁:建议选择可调温款,便于控制在300–400℃范围内。
- 细焊锡丝:0.6mm–0.8mm更适合小焊盘操作。
- 助焊剂:帮助焊锡润湿,减少虚焊,但用量不宜过多。
- 防静电镊子:便于夹取灯珠,也能降低静电损伤风险。
- 放大镜或显微镜:用于检查连锡、偏位、虚焊和焊点形状。
- 万用表:用于测试极性、导通、短路和RGB三路状态。
- 吸锡带或吸锡器:用于处理桥连或焊锡过多。
- 匹配的PCB板或灯带基板:焊盘需与5050封装对应。
如果只是焊几颗样品,普通恒温烙铁就可以满足要求,但烙铁头不宜过大。尖头或小刀头更容易控制接触位置;如果烙铁头太粗,容易同时碰到相邻引脚,造成桥连。
焊锡丝也要便于控制锡量。太粗的焊锡丝会让新手很难少量加锡,锡一多就容易短路。助焊剂可以改善润湿效果,但如果电路用于潮湿、户外或长时间运行环境,焊后应根据需要清洁残留。
少量研发打样可以采用手工焊接;如果进入批量生产,更适合使用SMT贴片和回流焊工艺,以提高焊点一致性。
如何识别正负极和引脚
先看规格书
识别5050 RGB灯珠正负极和引脚,最可靠的方法是查看规格书。规格书通常会标明封装尺寸、脚位顺序、共阳或共阴、R/G/B通道位置、正向电压、正向电流和焊接建议。
不要只凭外观直接焊接。即使都是5050 RGB灯珠,不同品牌、不同批次或不同型号的脚位排列也可能存在差异。
再看灯珠外观标记
部分灯珠背面或侧边会有缺角、圆点、斜边、切口或小标识,这些通常用于提示方向。但外观标记只能作为辅助判断,不能替代规格书。
如果PCB上有R、G、B、V+、V-、COM等丝印,应将灯珠方向与PCB丝印对应。如果丝印不清楚,可以先在PCB上做方向标记,再开始焊接。

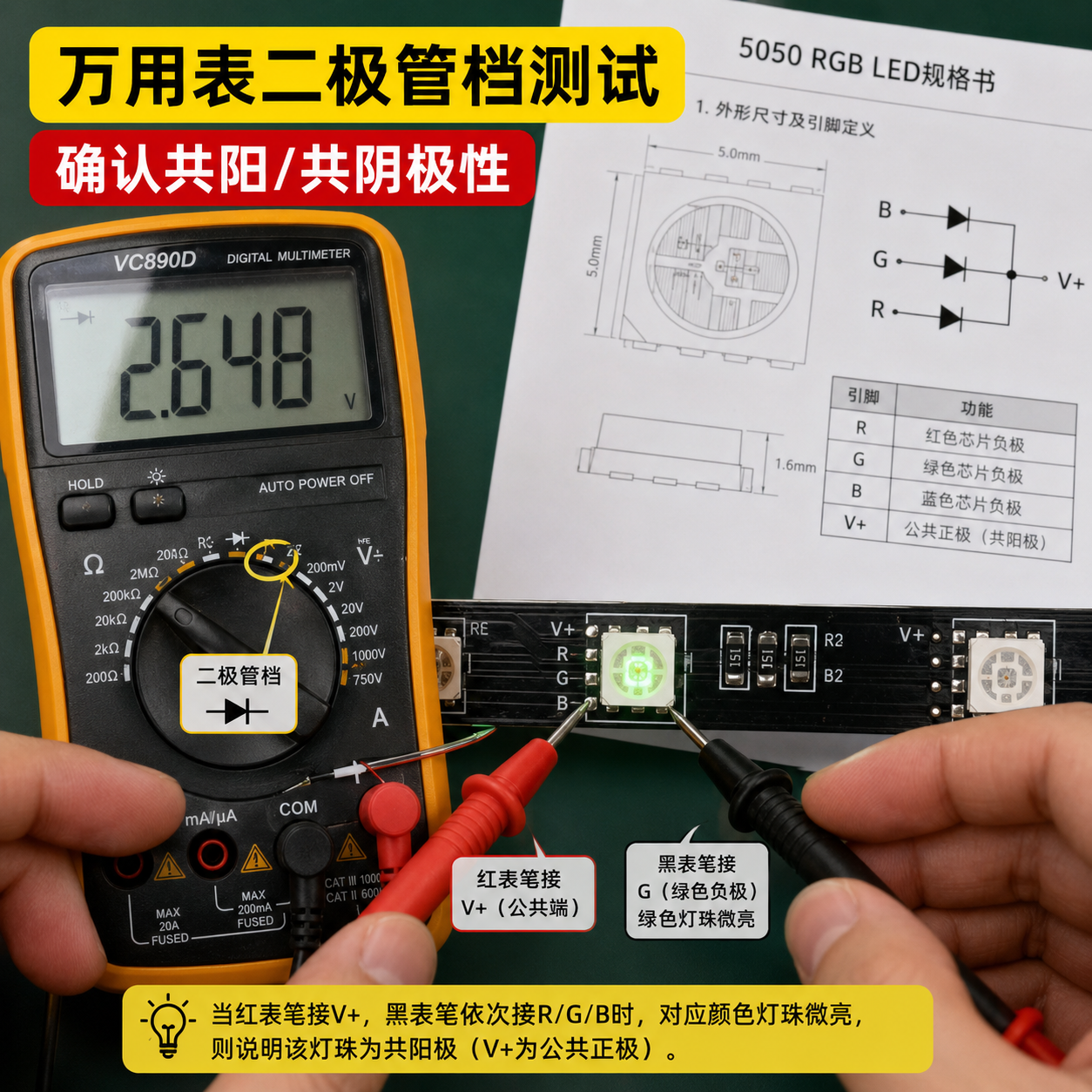

用万用表二极管档测试

万用表二极管档适合打样和维修时辅助判断脚位。用表笔轻点不同引脚,观察红、绿、蓝三路是否微亮。测试时动作要轻,避免刮伤引脚。
通常情况下:
- 共阳5050 RGB灯珠:公共端接正表笔,R/G/B控制脚接负表笔时,对应颜色会微亮。
- 共阴5050 RGB灯珠:公共端接负表笔,R/G/B控制脚接正表笔时,对应颜色会微亮。
| 检查方法 | 适合场景 | 可靠性 |
|---|---|---|
| 查看规格书 | 工程选型、生产、采购 | 高 |
| 看灯珠外观标记 | 有经验的操作人员 | 中 |
| 万用表二极管档测试 | 打样、维修、返工 | 高 |
| 直接通电测试 | 不建议 | 风险高 |
建议按这个顺序确认:查看规格书 → 观察灯珠标记 → 用万用表测试 → 核对PCB丝印 → 做好方向标记。
5050 RGB灯珠手工焊接步骤
1. 清洁PCB焊盘
焊接前先清洁PCB焊盘。焊盘上如果有灰尘、油污、氧化层或手汗,焊锡不容易附着,焊点可能发灰、发暗,甚至出现虚焊。
可以用无尘布、酒精或专用清洁剂轻轻擦拭焊盘。清洁后不要用手直接触摸铜面,再少量涂助焊剂,帮助焊锡润湿。
2. 给焊盘预上锡
预上锡能降低手工焊接难度。可以先在一个角位焊盘,或两个对角焊盘上加少量焊锡。锡量要薄,能覆盖焊盘即可,不要堆成小球。
锡太多会把灯珠顶起来,导致灯珠歪斜;相邻焊盘连锡,还会造成短路。理想状态是焊盘表面有一层均匀、光亮的薄锡,并能看出焊盘轮廓。
3. 用镊子固定灯珠

用防静电镊子夹住灯珠边缘,不要夹发光面。将灯珠放到PCB焊盘上,对准所有引脚,再次确认公共端和R/G/B通道方向。
这一步不要急。一旦焊上后发现方向错误,就需要返工,灯珠和PCB都会多承受一次热冲击。
4. 先焊一个固定脚
位置对准后,先加热一个角位引脚,让预上锡的焊盘固定住灯珠。焊住后先停一下,用放大镜检查灯珠是否居中,引脚是否压在焊盘上。
如果灯珠偏位,可以在焊点冷却前轻微调整;如果已经冷却,可重新加热固定脚,再用镊子微调。调整时不要用力推灯珠,以免损伤焊盘。
5. 逐个焊接剩余引脚
确认位置正确后,再逐个焊接剩余引脚。每个焊点加热时间建议控制在 2–3秒内。焊锡应刚好覆盖焊盘和引脚,形成自然的小坡面。
不要让烙铁长时间压住引脚,也不要反复烫同一个位置。过热后可能出现不亮、变暗、颜色异常或寿命缩短等问题。
6. 清理助焊剂残留
焊接完成后,根据使用环境决定是否清洁助焊剂残留。临时测试时少量残留影响不大;如果产品用于潮湿、户外、高温或长期运行环境,建议清理干净。
清洁时不要把清洁剂大量灌入灯珠内部,只需轻轻擦拭PCB表面残留即可。
7. 通电前先测试
焊好后不要马上接入大电流电源。应先用万用表检查公共端与R/G/B三路之间是否短路,再用低电流方式分别点亮红、绿、蓝三路。三色都能正常点亮后,再测试混色效果。
通电测试前先查短路、再分路点亮,比直接上电更安全。若接反或短路,直接通电可能瞬间损坏灯珠或驱动电路。
焊接温度多少合适
5050 RGB灯珠焊接温度应根据焊锡类型选择。温度过低,焊锡不易熔化,容易冷焊或虚焊;温度过高,则可能让芯片、金线、支架和封装胶体承受过大的热冲击。
| 焊锡类型 | 建议烙铁温度 | 操作特点 | 注意事项 |
|---|---|---|---|
| 有铅焊锡 | 300–350℃ | 熔点较低,较易操作 | 适合打样和维修 |
| 无铅焊锡 | 350–400℃ | 熔点较高,操作要求更高 | 需避免长时间加热 |
| 回流焊 | 按锡膏曲线设置 | 适合批量生产 | 需控制预热、峰值和冷却曲线 |
手工焊接时,温度不是越高越好。使用有铅焊锡时,可以从320℃左右开始尝试;如果焊锡融化慢,再适当调整。使用无铅焊锡时,可在360–380℃附近试焊,并严格控制单点加热时间。
如果采用回流焊,就不能只看一个温度值。预热区、恒温区、回流峰值温度和冷却速度都会影响焊接质量。不同锡膏、PCB厚度、灯珠材料和贴片密度,都会影响温度曲线设置。量产前通常需要试产和可靠性检查,减少批量虚焊、偏位、开路、短路和光色不一致问题。
怎样避免烧坏灯珠
避免烧坏5050 RGB灯珠,核心是控制热量、电流和静电。
控制热量
不要长时间用烙铁压住引脚,也不要反复加热同一个焊点。每个焊点尽量在2–3秒内完成。如果一次没有焊好,应等灯珠稍微冷却后再补焊。
烙铁不能直接碰到发光面。发光面通常为封装胶体,耐刮和耐热能力有限,被烙铁烫到后可能出现黑点、变形、发黄或透光不均。
控制电流
LED是电流型器件,不建议直接接电池或电源。红、绿、蓝三路都应做好限流,常见方式是每一路串联限流电阻,或使用恒流驱动电路。
红光的正向电压通常低于绿光和蓝光。如果三路不分开限流,红光可能电流偏大,亮度不平衡,严重时会先损坏。
做好防静电
LED芯片对静电较敏感。焊接前可以使用防静电镊子、防静电垫,操作人员也可佩戴防静电手环。静电损伤不一定立刻表现出来,有时会导致后期亮度衰减或失效风险增加。
| 错误操作 | 可能后果 | 建议做法 |
|---|---|---|
| 长时间加热 | 灯珠损坏或光衰加大 | 单点加热控制在2–3秒内 |
| 焊锡太多 | 相邻引脚短路 | 少量加锡,必要时吸锡 |
| 极性接反 | 不亮或损坏 | 先查规格书和脚位图 |
| 直接接电源 | 电流过大烧灯 | 加限流电阻或恒流驱动 |
| 用手直接拿灯珠 | 静电损伤 | 使用防静电工具 |
焊点质量应该怎么判断

好的焊点通常表面光滑、有自然光泽,焊锡能顺着焊盘和引脚铺开。它不应该像圆珠一样堆在表面,也不应发灰、发黑、有尖刺或明显裂纹。
同时,焊点不能太大。5050 RGB灯珠引脚距离较近,焊锡过多容易桥连。相邻引脚之间应保持清楚间隙,不能有细小锡丝连接。
除了焊点,还要看灯珠是否偏位。灯珠偏位后短时间可能能亮,但长期使用时容易受力不均。如果用于灯带、面光源或广告标识,偏位还会影响出光一致性。
| 焊接问题 | 表现 | 常见原因 | 处理方法 |
|---|---|---|---|
| 虚焊 | 时亮时不亮 | 温度不足或焊锡不足 | 加助焊剂后快速补焊 |
| 桥连 | 两个引脚连在一起 | 焊锡过多 | 用吸锡带清理 |
| 冷焊 | 焊点发灰、不牢 | 加热不足 | 重新加热焊接 |
| 偏位 | 灯珠未对准焊盘 | 固定不稳 | 重新定位 |
| 焊盘脱落 | PCB铜箔翘起 | 加热过久或返工用力过大 | 降低温度、缩短加热时间 |
检查顺序建议为:外观检查 → 短路检查 → 低电流分路点亮 → 稳定性观察。RGB三路都要单独测试,不要只看混白是否能亮。
焊接后不亮怎么排查
5050 RGB灯珠焊接后不亮,不一定是灯珠本身坏了。很多问题来自电源、极性、限流、电路设计或焊点质量。排查时建议按顺序进行:
- 检查电源电压是否正确。
- 确认电路是否有限流电阻或恒流驱动。
- 核对共阳/共阴和引脚方向是否接错。
- 检查R/G/B三路是否存在短路。
- 查看焊点是否虚焊、冷焊或开裂。
- 判断灯珠是否可能因过热或过流损坏。
| 现象 | 可能原因 | 检查方法 |
|---|---|---|
| 完全不亮 | 电源错误、公共端接错 | 查电压和共阳/共阴 |
| 只有一种颜色亮 | 某一路虚焊或脚位接错 | 分别测试R/G/B通道 |
| 颜色混乱 | RGB脚位接反 | 对照规格书重新核对 |
| 一通电就烧 | 没有限流或存在短路 | 检查电路和焊点 |
| 闪烁不稳定 | 虚焊或供电不稳 | 补焊并检查电源 |
如果灯珠不亮,不要反复硬通电。若线路短路或没有限流,反复通电只会扩大损坏。应先断电,用万用表检查公共端和各颜色通道。某一路偶尔亮、轻碰PCB就灭,通常与虚焊或焊点开裂有关,可加少量助焊剂后快速补焊。
手工焊接和回流焊怎么选
5050 RGB灯珠既可以手工焊接,也可以回流焊。两种方式适合不同场景。
| 对比项目 | 手工焊接 | 回流焊 |
|---|---|---|
| 适合场景 | DIY、维修、研发打样 | 中大批量生产 |
| 前期成本 | 较低 | 较高 |
| 一致性 | 取决于操作水平 | 通常更稳定 |
| 效率 | 较低 | 较高 |
| 可靠性 | 操作规范也可满足测试 | 更适合长期批量交付 |
| 工艺要求 | 需要熟练手法 | 需要温度曲线控制 |
少量验证电路、调试控制程序、测试混色效果时,手工焊接通常就够用。比如工程师在样板上焊几颗灯珠验证RGB控制逻辑,重点应放在脚位确认、限流设计和焊后分路测试,而不是追求一次焊完所有引脚。
如果产品进入批量交付,焊点一致性、光色一致性和长期稳定性就更重要。回流焊需要按灯珠规格书和锡膏要求设置温度曲线,避免峰值温度过高、保温时间过长或冷却速度不合适,引起封装胶受热、内部应力变化或光色漂移。
焊接电路需要注意什么
5050 RGB灯珠不能只焊上就直接通电。LED需要正确驱动,电源电压、电流、极性和控制方式都会影响结果。即使焊点看起来正常,电路设计不合理也可能导致不亮、偏色或烧灯。
RGB三路是不同颜色芯片,正向电压不同。红光通常低于绿光和蓝光,因此更建议三路分别限流。
| 颜色通道 | 常见正向电压范围 | 设计注意点 |
|---|---|---|
| 红光R | 约1.8–2.4V | 电压较低,应单独限流 |
| 绿光G | 约2.8–3.4V | 不宜与红光简单并联 |
| 蓝光B | 约2.8–3.4V | 需匹配控制电路 |
注:具体参数应以实际5050 RGB灯珠规格书为准。
如果使用电阻限流,每个颜色通道都要根据电源电压、LED正向电压和目标电流计算。不要简单给R/G/B三路使用同一个电阻值,尤其在5V供电场景下,红光压降低,电阻承担的电压更高,电阻过小容易让红光电流偏大。
如果灯珠用于RGB灯带、控制器或智能灯具,还要确认控制器支持共阳还是共阴。控制器类型不匹配时,可能不亮,也可能颜色控制混乱。需要调光、调色、跑马效果或音乐律动时,还应关注PWM控制、电流能力和散热设计。
常见应用场景中的焊接关注点
5050 RGB灯珠常用于RGB灯带、景观亮化、舞台灯光、广告标识、氛围灯、建筑轮廓灯、智能家居灯具和娱乐设备灯光。应用越复杂,焊接和电路设计越不能只看“能不能点亮”。
在灯带维修或DIY场景中,常见问题是某一小段不亮或某一种颜色缺失。此时不要直接更换整条灯带,可以先检查断点、焊点和对应颜色通道,再判断是灯珠损坏、限流电阻异常,还是线路开路。
在户外景观灯具或广告标识中,灯珠会面对潮湿、温差变化和长时间点亮。若焊点存在虚焊,前期可能能亮,后期容易出现闪烁或局部不亮;如果助焊剂残留和防水处理不到位,焊盘也可能氧化。此类应用更应关注焊接稳定性、驱动电路、散热和防水结构,而不是单颗灯珠的短时亮度。
选择5050 RGB灯珠时还要看哪些参数
会焊接只是第一步。实际选型时,还应关注封装尺寸、发光颜色、正向电压、正向电流、亮度、混光一致性、散热能力和可靠性表现。
| 参数 | 为什么重要 | 选择建议 |
|---|---|---|
| 封装尺寸 | 决定PCB是否匹配 | 选标准5050封装并核对焊盘 |
| 发光颜色 | 影响显示和混色效果 | 看RGB三路匹配情况 |
| 正向电压 | 影响驱动设计 | 按规格书设计电路 |
| 正向电流 | 影响亮度和寿命 | 不建议超额使用 |
| 光强一致性 | 影响批量产品效果 | 关注批次稳定性 |
| 散热能力 | 影响长期可靠性 | PCB设计需考虑散热 |
| 可靠性测试 | 影响长期使用 | 优先确认测试能力和规格资料 |
5050 RGB灯珠的材料也会影响可靠性。LED芯片决定基础发光能力,支架材料会影响耐热和反射效果,封装胶体会影响透光、抗黄化和耐高温能力,导线和固晶材料则关系到内部连接稳定性。
如果产品用于户外或长时间点亮,应重点关注耐热、抗湿、抗硫化和光衰表现。低价灯珠短时间内可能可以点亮,但长期使用后可能出现变暗、偏色或死灯。
RGB灯珠还要关注混光一致性。如果不同批次亮度差异较大,混出的白光或彩色效果就会不一致。对于灯带、广告标识、舞台灯和景观项目,可以在采购前做样品测试,并确认分光分色标准。恒彩电子提供SMD5050、RGB、RGBW等LED光源产品,可用于景观亮化、商业照明和舞台灯光等应用场景。
5050 RGB灯珠焊接FAQ
5050 RGB灯珠可以手工焊接吗?
可以。打样、维修、DIY和少量测试都可以手工焊接,但要控制温度和单点加热时间。批量生产更适合SMT贴片和回流焊。
5050 RGB灯珠焊接温度多少合适?
有铅焊锡建议300–350℃,无铅焊锡建议350–400℃。每个焊点加热时间尽量控制在2–3秒内,避免过热损伤灯珠。
5050 RGB灯珠为什么焊完不亮?
常见原因包括极性接反、共阳/共阴判断错误、焊点虚焊、引脚短路、电源电压不对、没有限流电阻,或灯珠已经因高温或过流损坏。
5050 RGB灯珠通常有几个脚?
常见5050 RGB灯珠通常为6个脚,分别对应公共端和红、绿、蓝三路控制脚。但不同型号可能存在差异,焊接前应查看规格书。
怎么判断5050 RGB灯珠是共阳还是共阴?
最可靠的方法是查看规格书。也可以使用万用表二极管档测试公共端与R/G/B三路的导通方向,辅助判断共阳或共阴类型。
焊接5050 RGB灯珠一定要加电阻吗?
通常需要限流。可以使用每路串联限流电阻,也可以使用恒流驱动电路。不要直接把LED接到电源上,否则电流过大时容易烧坏灯珠。
焊接时两个引脚短路怎么办?
先断电,用放大镜确认桥连位置,再用吸锡带或吸锡器去除多余焊锡。处理后用万用表复测,确认相邻引脚之间没有短路,再进行低电流点亮测试。
5050 RGB灯珠适合用在哪些产品上?
它常用于RGB灯带、景观亮化、舞台灯光、广告标识、氛围灯、建筑轮廓灯、智能家居灯具和娱乐设备灯光。不同应用对焊接一致性、散热、防水和驱动稳定性的要求不同。
焊好后需要清洗助焊剂吗?
如果只是临时测试,少量残留通常影响不大。如果产品用于潮湿、户外、高温或长期运行环境,建议清洁残留,减少吸湿、氧化和外观污染风险。
5050 RGB灯珠可以直接接5V电源吗?
不建议直接连接。即使使用5V电源,也要根据R/G/B三路正向电压和目标电流分别限流,或使用合适的恒流驱动。具体参数以灯珠规格书为准。
