对于工程师来说，最头疼的往往不是芯片本身的光效不够，而是热量导不出去导致的光衰和波长漂移。特别是对于大功率红外应用，普通的PCB基板根本扛不住。
这就是为什么我们不仅要关注发光芯片，更要死磕封装材料。当你拿到一颗红外3535氮化铝陶瓷灯珠时，你拿到的不仅仅是一个光源，而是一个精密的热管理系统。今天，我们就抛开商业话术，从材料学和工程应用的角度，通过工程师的视角来拆解这项技术。
核心技术要点速览：
- 封装架构：3.5mm x 3.5mm 标准尺寸，兼容性强，适合高密度贴片。
- 核心材料：氮化铝（AlN）陶瓷基板，热导率是传统氧化铝的 7-10 倍。
- 波段特性：800nm 处于近红外与可见光交界，兼具隐蔽性与部分传感器的敏感度。
- 热管理：低热阻设计，允许驱动电流达到 1000mA 甚至更高。
- 可靠性：陶瓷与金属共晶焊接，无树脂老化黄变风险。
- 应用场景：虹膜识别、机器视觉补光、医疗理疗及工业检测。
什么是红外3535氮化铝陶瓷灯珠？
简单来说，这是一个将高性能红外芯片“安家”在超高导热陶瓷基座上的技术方案。
3535封装尺寸的标准定义与结构特点
“3535”指的是LED灯珠的外形尺寸为 3.5mm × 3.5mm。这在大功率LED领域是一个非常经典的工业标准。它的体积适中，既足够小巧以适应紧凑的光学模组，又拥有足够的底部面积来进行散热焊盘的设计。
在这个尺寸下，陶瓷封装通常采用模塑透镜（Molding）技术，将硅胶透镜直接模压在陶瓷基板上，形成一个密封的整体，保护内部的金线和芯片不受湿气侵蚀。
氮化铝（AlN）陶瓷基板在LED封装中的核心角色
这是整个灯珠的“地基”。以前我们常用氧化铝（Al2O3）做陶瓷基板，但随着芯片功率密度的增加，氧化铝有点“力不从心”。氮化铝（AlN）的引入，是为了解决热流密度的问题。它就像一条高速公路，能让热量瞬间从芯片传导到底部的散热器上。
800nm波段红外光（IR LED）的光谱特性解析
我们常说的红外光，通常指波长大于780nm的光。800nm是一个非常有意思的波段。
800nm 波长的红外光位于“近红外”区域的起始端。与常见的 850nm 或 940nm 相比，800nm 的光子能量更高，穿透深度在生物组织和特定材料中表现出独特的差异性。
对于CMOS传感器来说，800nm的量子效率（QE）通常比940nm要高，这意味着在同等功率下，摄像机能捕捉到更亮的图像。
氮化铝(AlN)陶瓷基板的技术优势深度剖析
为什么在高性能领域，恒彩电子等厂商会倾向于使用成本更高的氮化铝？因为在物理性能上，它几乎是氧化铝的全面升级。

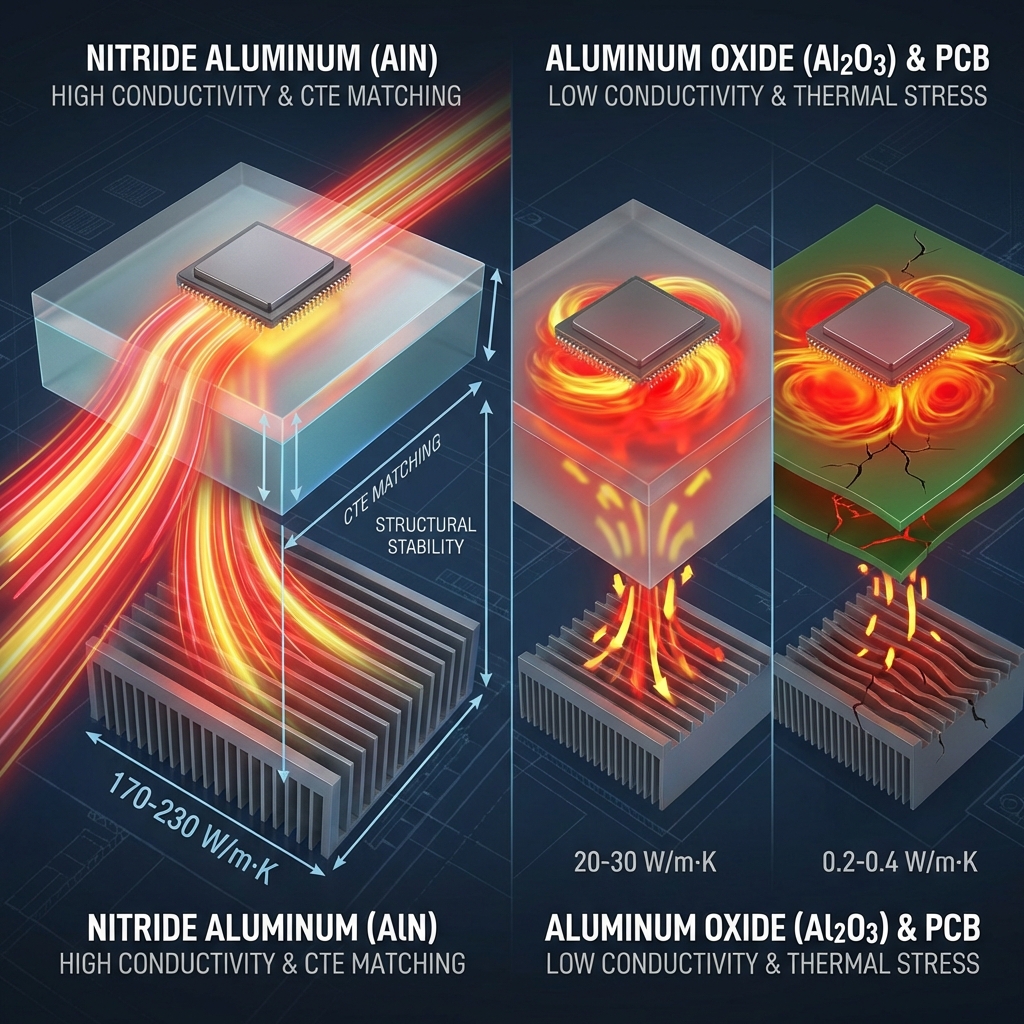

导热性能对比：氮化铝 vs 氧化铝(Al2O3) vs 普通PCB
这是最硬核的指标。我们可以看一组数据对比：
| 材料类型 | 热导率 (W/m·K) | 适用功率范围 | 热膨胀系数匹配度 |
|---|---|---|---|
| 氮化铝 (AlN) | 170 - 230 | 1W - 5W+ (大功率) | 极佳 (接近芯片) |
| 氧化铝 (Al2O3) | 20 - 30 | 0.5W - 1W (中功率) | 一般 |
| 普通 FR4 PCB | 0.3 - 0.4 | < 0.5W (小功率) | 差 |
从表中可以看出，氮化铝的导热能力是氧化铝的近10倍。这意味着在大电流驱动下，芯片结温（Tj）可以控制得更低，直接决定了灯珠的寿命。
热膨胀系数匹配：如何解决芯片与基板的热应力问题
LED芯片（通常是蓝宝石或碳化硅衬底）在发热时会膨胀。如果基板不膨胀或者膨胀得太快，两者之间就会产生巨大的应力，导致芯片剥离或金线断裂。
氮化铝的热膨胀系数（CTE）大约是 4.5 ppm/K，这与LED芯片材料非常接近。这种“门当户对”的匹配，使得灯珠在经历成百上千次的高低温冷热冲击循环后，依然稳如泰山。
绝缘性与耐腐蚀性：保障高湿高温环境下的高可靠性
作为一种陶瓷材料，氮化铝天生就是优良的电绝缘体。这使得在高压电路设计中，我们可以省去额外的绝缘层，进一步降低热阻。同时，陶瓷不像塑料支架那样会吸湿，在高温高湿的工业环境下，它不会发生电化学迁移，极大地提高了系统的安全性。
红外3535陶瓷灯珠的光电参数与性能分析
工程师在选型时，不能只看“瓦数”，更要看“辐射功率”。
辐射功率（Radiant Power）与电光转换效率详解
对于白光LED，我们看流明（lm）；但对于 红外3535氮化铝陶瓷灯珠 800nm红外led，我们必须关注辐射功率（Radiant Power，单位mW）。
目前优秀的封装工艺可以将电光转换效率（WPE）提升到40%-50%左右。也就是说，你输入1W的电功率，大约能产生400-500mW的红外辐射功率。剩下的能量哪里去了？全变成了热。这就是为什么氮化铝基板如此重要——它要负责把这50%-60%的废热迅速排走。
正向电压（Vf）与电流密度对光输出的影响
800nm红外芯片的正向电压（Vf）通常在 1.6V 到 2.2V 之间，比白光LED（约3.0V）要低。
行业数据指出： 当驱动电流从 350mA 提升到 1000mA 时，优质的氮化铝陶瓷封装灯珠，其光输出线性度能保持在 95% 以上，而普通封装可能会因为结温升高导致光输出饱和甚至下降（Droop效应）。
800nm红外LED与其他波长（850nm/940nm）的穿透力与成像差异
- 800nm：由于波长较短，其穿透水汽和烟雾的能力略弱于940nm，但在很多硅基传感器上的响应度极高。
- 成像差异：在机器视觉中，不同材料对不同波长的吸收率不同。800nm常用于检测特定的塑料材质或液体成分，因为它能呈现出其他波段看不到的对比度。
红外3535陶瓷封装 vs 传统PPA/PCT封装：性能对比
很多客户问我，既然塑料（PPA/PCT）便宜，为什么还要用陶瓷？
大电流驱动下的光衰表现（LM-80标准解读）
传统PPA支架在高温下会变黄，这会导致光反射率下降，光衰严重。而陶瓷基板是无机材料，它永远不会变黄。根据LM-80测试标准，陶瓷封装的红外LED在数千小时的老化测试后，辐射功率维持率通常能保持在97%以上，而塑料封装可能已经跌至90%以下。
热管理能力的极限测试：陶瓷基板的散热优势
如果在极端环境下测试，比如环境温度85℃，驱动电流700mA：
- PPA封装：核心温度可能迅速飙升超过120℃，逼近芯片极限。
- 氮化铝陶瓷：核心温度可能仅比焊点温度高出5-10℃，始终工作在安全区。
抗UV与抗老化性能：应对复杂工业环境的稳定性比较
虽然红外灯珠本身不发紫外线，但如果应用在户外（如安防监控），会受到太阳光紫外线的照射。塑料支架会因此脆化，而陶瓷基板对紫外线完全免疫，这保证了气密性和机械强度的长期稳定。
800nm红外3535灯珠的高价值应用场景
技术必须落地才有价值。800nm 波段配合 3535 陶瓷封装，主要解决的是“看不见”的高端需求。
工业机器视觉：高功率红外补光在缺陷检测中的应用
在自动化生产线上，高速摄像机需要极强的瞬间补光才能拍清楚快速移动的产品。800nm 红外光可以配合滤光片，屏蔽掉环境光的干扰。例如在检测太阳能电池板的隐裂时，800nm 光源能激发出独特的电致发光现象，让裂纹无处遁形。
医疗健康领域：特定波段红外光在理疗与生物传感中的作用
专家观点： 近红外光（NIR）在生物窗口期具有良好的组织穿透性。800nm 附近的波长常被用于血氧饱和度监测（配合 660nm 红光），以及深层肌肉组织的理疗设备中，促进血液循环。
智能监控系统：解决夜视成像噪点与距离限制的技术方案
传统的红外灯在远距离监控时亮度不够，导致画面全是噪点（雪花）。使用 3535 陶瓷大功率灯珠，配合 5W 甚至更高的驱动能力，可以将有效补光距离延伸到 100 米甚至更远，让夜视画面如白昼般清晰。
红外3535 LED在光学系统设计中的工程考量
光有好灯珠不行，还得会用。这里有几个工程设计的“坑”需要避开。
二次光学透镜的匹配：如何控制光束角（Beam Angle）
3535 陶瓷灯珠的原生发光角度通常是 120°。如果需要远距离补光，必须加装二次透镜（Lens）。
- 材料选择：建议使用光学级 PC 或 PMMA，甚至玻璃透镜。
- 角度选择：30° 或 60° 透镜适合远距离；90° 或 120° 适合广角近距离覆盖。
PCB板级散热设计：最大化氮化铝基板性能的焊接工艺
千万别在 PCB 设计上省铜箔。
- Tip：建议使用热电分离的铜基板（MCPCB）。陶瓷灯珠底部的中性散热焊盘（Thermal Pad）必须直接焊接在铜基板的大面积铜箔上，不要有阻焊油墨阻隔。
多灯珠阵列排布对红外辐射均匀性的影响
如果将多颗 3535 灯珠紧密排布，虽然亮度够了，但中心热量会急剧累积。设计时应利用流体力学原理，预留风道，或者采用铝基板+散热鳍片的组合结构，确保热量不会在灯板中心产生“热岛效应”。
关于红外3535氮化铝陶瓷灯珠的常见技术问答
800nm红外LED是否会有肉眼可见的“红暴”现象？
会有，而且比较明显。 人的肉眼对红光的感知极限大约在 780nm 左右，但并非绝对切断。800nm 距离可见光红光很近，因此在大功率工作时，人眼能看到明显的红色光点。如果是追求完全隐蔽的应用（如军用侦察），建议选择 940nm。
氮化铝陶瓷灯珠能否承受回流焊的高温冲击？
完全可以。 陶瓷封装本身就是为了耐高温设计的。它完全适应无铅回流焊工艺（峰值温度 260℃）。但要注意控制升温斜率，避免急冷急热导致的热冲击。
在高功率运行时，如何计算所需的散热器面积？
这需要根据热阻公式计算：$Tj = Ta + P \times (Rth{j-s} + Rth{s-a})$简单来说，对于 3W 的红外灯珠，建议至少预留 15-20 平方厘米的有效散热面积（铝材），如果空间封闭，这个面积还需要加倍。
结语
红外3535氮化铝陶瓷灯珠之所以成为高端工业和医疗设备的首选，并非因为它是最便宜的方案，而是因为它是最“抗造”且性能最稳定的方案。在800nm这个特殊波段，通过氮化铝材料解决散热瓶颈，让光电性能得以完全释放，这正是材料科学赋予半导体照明工程的巨大价值。对于追求极致稳定性的B端项目而言，这不仅仅是一个元件的选择，更是对产品品质的承诺。
