关键要点速览：
| 核心特性 | 为什么重要 | 主要应用领域 |
|---|---|---|
| 极高的热导率 | 散热速度比氧化铝陶瓷快 5-8 倍，防止设备过热。 | 大功率 LED、激光器、CPU/GPU 散热 |
| 绝缘性能强 | 在高电压下也能保证安全，不会漏电。 | 电力电子、IGBT 模块、高铁/电动车 |
| 热膨胀系数匹配 | 和硅芯片“热胀冷缩”的步调一致，不会导致芯片脱落。 | 半导体封装、芯片基板 |
| 耐高温与腐蚀 | 在恶劣环境下依然稳定工作。 | 航空航天、深紫外（UV）杀菌设备 |
想象一下，如果你有一台性能超强的电脑，或者安装了一盏号称能把黑夜照成白昼的超亮户外灯。但是，它们工作仅仅几分钟后，设备就烫得没法摸，紧接着屏幕蓝屏、灯光变暗，甚至直接烧坏冒烟。那不管这台设备的性能参数写得多么漂亮，它都毫无用处。
这就是散热（Thermal Management）的重要性。
在电子世界里，热量是最大的“隐形杀手”。随着科技的发展，芯片越来越小，功率却越来越大，怎么把这些热量迅速弄走，成了工程师们最头疼的问题。这就轮到我们今天的主角——ALN 材料（氮化铝）登场了。
在 恒彩电子），我们拥有近二十年的封装技术背景，深知散热对于大功率 LED 光源意味着什么。作为行业内的资深从业者，很多客户来找我们定制陶瓷大功率灯珠时，都会带着怀疑的眼光问到：“这种看起来像塑料又像石头的白色材料，真的比普通的散热好吗？值得我多花钱吗？”
答案是肯定的，而且它的强大可能会超出你的想象。
今天，我就用最通俗的大白话，带你彻底搞懂什么是 ALN 材料，它为什么被称为“散热之王”，以及它到底用在了哪里。
一、什么是 ALN 材料？（简单解释版）
1.1 陶瓷界的“特种兵”
你可以把 ALN（氮化铝） 想象成陶瓷界的“特种兵”。
我们日常生活中接触到的普通陶瓷，比如吃饭用的碗，或者是电子产品里常见的绿色电路板（FR4），它们各有优缺点。普通的陶瓷虽然绝缘，但传热很慢；普通的金属传热快，但它导电。而 ALN 材料是一种经过特殊工艺制造的高级陶瓷。它最大的本事就是结合了金属和陶瓷的优点：一边能像金属一样快速把热量导出去，一边又能像塑料一样完全绝缘不导电。
为了让你更直观地理解，我们可以看一组数据：
热导率高： 它的导热能力通常在 170-230 W/m·K 之间。这是什么概念呢？它是传统氧化铝陶瓷的 5 到 8 倍，甚至是普通 PCB 板的几十倍。
绝缘性好： 即使在高压电环境下，它也能像一堵墙一样死死挡住电流，防止漏电事故。
结实耐用： 它的硬度很高，机械强度大，不怕一般的小磕小碰，能保护娇贵的芯片。
1.2 为什么它能“热缩冷胀”而不坏？
除了散热和绝缘，ALN 还有一个非常神奇的特性，那就是它的热膨胀系数（CTE）。
你知道吗？所有的材料都会热胀冷缩。如果芯片（通常是硅或者碳化硅做的）受热膨胀了一点点，但是底下的基板膨胀了很多，这就好比两个人绑腿跑，步调不一致，结果就是芯片被“扯”下来，或者焊点断裂。
ALN 材料的厉害之处在于，它的热膨胀系数和硅芯片惊人地相似。这意味着，无论温度怎么变化，它都能和芯片保持“神同步”，极大地提高了电子产品的可靠性。
1.3 制造它的“黑科技”
ALN 材料并不是地里挖出来就能用的。它需要经过复杂的高温烧结工艺。把氮化铝粉末压制成型，然后在极高的温度下（通常超过 1800℃）烧制。
行业专家视点： “ALN 陶瓷的制造难度在于纯度的控制和烧结助剂的选择。哪怕混入微量的氧杂质，都会导致晶格缺陷，从而让导热性能大打折扣。这就是为什么市场上高端 ALN 和低端 ALN 价格相差巨大的原因。” —— 某知名半导体材料研究院高级工程师
这就是为什么在很多高端、昂贵的电子设备里，都要用到它。因为它不仅仅是一块板子，更是电子设备的“保命符”。
二、ALN 材料的 4 大核心应用领域
1. 大功率 LED 照明与封装（我们的老本行）
1.1 为什么大功率 LED 必须用 ALN？
这是 ALN 材料最发光发热的领域，也是恒彩电子最擅长的部分。很多人认为 LED 是冷光源，其实不然。当 LED 芯片将电能转化为光能时，只有一部分变成了光，剩下的约 70% 都变成了热量。
当 LED 灯珠功率很大（比如 3W、5W 甚至更高）时，芯片发出的热量如果排不出去，就会聚集在小小的芯片内部。一旦结温超过 120℃，后果很严重：
光衰： 灯珠亮度迅速下降，原本能用 5 年的灯，可能 3 个月就暗了。
色漂： 白光变黄，或者颜色发青，影响照明质量。
死灯： 金线熔断，灯珠直接报废。
普通的 FR4 电路板或者普通的氧化铝陶瓷，在面对这种“高热流密度”时，就像细水管排洪水，根本来不及。
1.2 恒彩电子的解决方案
应用场景： 汽车大灯（需要瞬间高亮）、户外投光灯（环境恶劣）、植物照明（长时间连续工作）、紫外杀菌灯（UV LED 对热非常敏感）。
优势： 使用 ALN 陶瓷基板的 LED，热量能瞬间传导到底座。这就像给芯片装了一个“强力抽风机”，热量刚产生就被抽走了。
行业小知识： 在恒彩电子的陶瓷大功率系列产品中，我们正是利用这种材料特性，确保了产品在恶劣户外环境下的稳定性。无论是沙漠的高温还是极地的严寒，ALN 都能护航灯珠稳定发光。
2. 电力电子与半导体模块（给“大电流”修高速路）
2.1 什么是 IGBT 模块？
你可能听说过“IGBT”，它是现代电力电子设备的“CPU”。现在的电动汽车、高铁、太阳能逆变器，里面都有这种负责转换电流的“大心脏”。
它们工作时，电压极高（几百到几千伏），电流巨大。这会产生惊人的热量。如果把 IGBT 芯片直接焊在金属上，金属导电会短路；焊在塑料上，瞬间就会熔化。

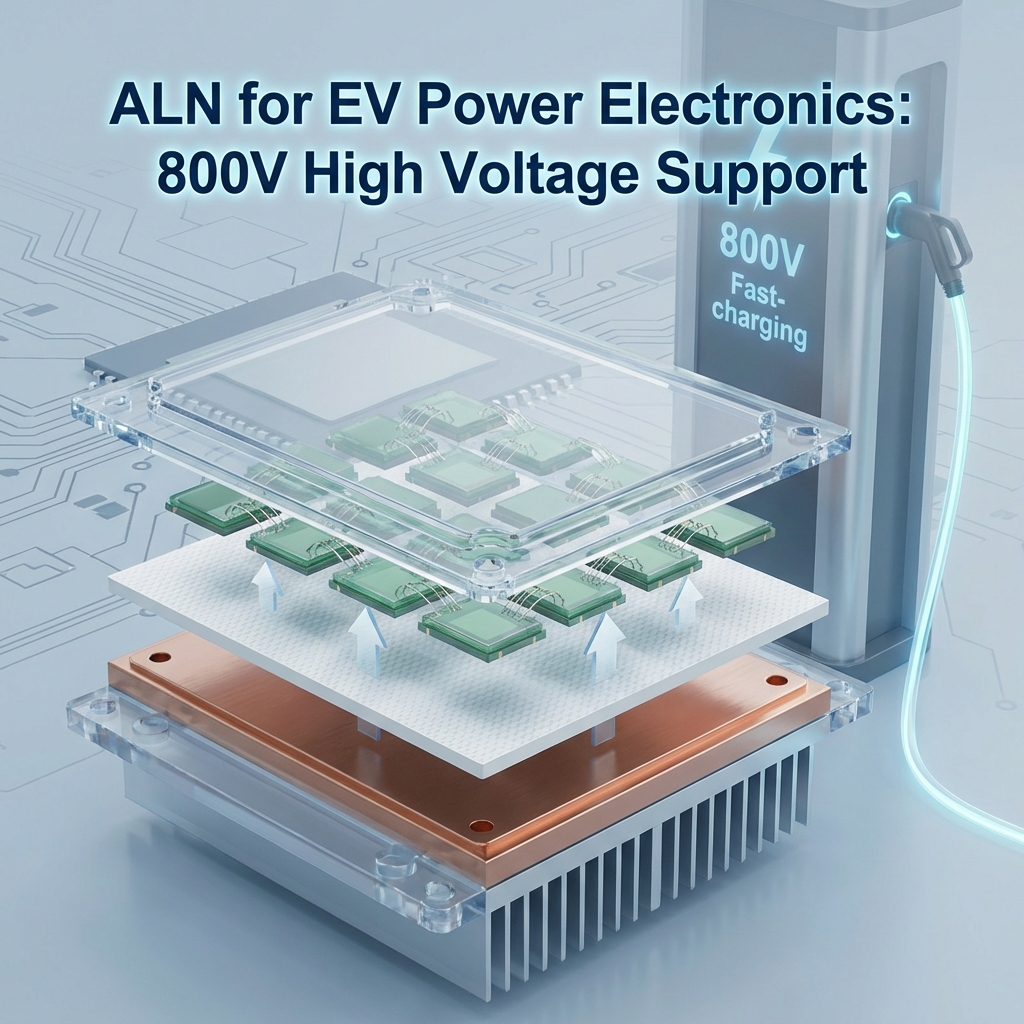

2.2 ALN 的关键作用
这时候，ALN 陶瓷基板就成了唯一的选择。它在 IGBT 模块中扮演了“桥梁”的角色：
应用场景： 电动汽车（EV）充电桩、高铁动力系统、工业变频器。
优势： ALN 基板能把巨大的热量散掉，同时保证几千伏的高压电不会击穿基板，保障安全。它就像给大电流修了一条“绝缘的高速公路”，让能量顺畅转换，热量迅速排出。
特别是在电动汽车领域，为了追求更快的充电速度（800V 高压快充），对散热的要求达到了极致。ALN 材料是实现超级快充不可或缺的一环。
3. 通信与射频器件（让 5G 信号更稳定）
3.1 5G 时代的散热挑战
我们现在都在用 5G 手机，享受飞一般的网速。但是，5G 基站每天都要处理海量的数据，信号塔上的芯片非常烫。而且，5G 信号属于“高频信号”，它非常娇气，对传输材料很挑剔。
普通的材料会像海绵吸水一样“吃掉”高频信号，导致信号传输距离变短、网速变慢。
3.2 ALN 带来的信号纯净度
应用场景： 5G 基站功率放大器、雷达系统、射频滤波器、光通讯模块。
优势： ALN 材料不仅散热好，而且介电损耗低。简单说，就是信号穿过它的时候，几乎没有任何损失。这能让信号传输更纯净、更远，同时保证基站芯片不会因为过热而“罢工”。
4. 航空航天与军工（经得起极端考验）
4.1 太空环境的严酷性
在地球上，设备坏了可以修。但是如果卫星发到了太空，或者导弹发射出去，就没有后悔药了。在太空或军事用途中，设备可能要面对极冷（-200℃）、极热或者强辐射的环境。
此外，火箭发射时的剧烈震动，对材料的机械强度也是巨大的考验。
4.2 最可靠的选择
应用场景： 卫星组件、导弹导引头、航空传感器、激光武器散热系统。
优势： ALN 材料化学性质非常稳定，不管是在真空还是高温下，都能保持“冷静”。它不会分层、不会变形，能够确保关键任务的万无一失。
三、为什么 ALN 材料这么贵却还有人用？（VS 其他材料）
很多客户在初次接触时，都会问：“为什么不用便宜的铝基板或者氧化铝陶瓷？ALN 的价格是它们的几倍甚至十几倍，真的值得吗？”
为了回答这个问题，我们可以看一个简单的对比：
3.1 对比氧化铝陶瓷（Al2O3）
氧化铝是目前最常用的陶瓷基板，性价比高。
散热能力： 氧化铝的热导率大约是 20-30 W/m·K，而 ALN 是 170+ W/m·K。ALN 的散热能力是它的 5-8 倍。
结论： 如果你做的是几分钱的小指示灯，或者功率很小的电子玩具，用氧化铝完全够了；但如果你做的是几百块的高端射灯、车灯或者精密仪器，ALN 才是标配。用氧化铝就像给法拉利装了自行车轮胎，跑不起来。
3.2 对比金属铝基板（MCPCB）
铝基板是目前 LED 行业用得最多的。
结构差异： 金属铝导热虽然快，但它导电！所以，铝基板中间必须加一层“绝缘层”（通常是树脂）。这层绝缘层虽然绝缘，但也像一层棉被一样，阻碍了热量的传递。
结论： ALN 本身就是绝缘体，不需要那层讨厌的绝缘层。热量是从芯片直接传导到陶瓷，再传导到散热器，是真正的“直通车”。
3.3 综合性价比
虽然 ALN 单价贵，但算一笔长远账：
使用了 ALN，散热器可以做得更小、更轻（省了铝材钱）。
灯珠寿命从 1 万小时延长到 5 万小时（省了售后维护钱）。
产品档次提升，可以卖出更高的价格（增加了利润）。
四、如何选择靠谱的 ALN 封装产品？
虽然 ALN 材料好，但工艺难度很大。如果烧结工艺不好，板材容易碎，或者表面粗糙度不够，甚至导热率达不到标称值。
作为专业的采购或工程师，在选择供应商时，建议你看这三点：
4.1 看设备与工艺
ALN 陶瓷的生产需要高温真空烧结炉和精密的激光切割设备。是否有高精密的自动化生产线（像 恒彩电子 拥有世界级全自动设备）是衡量厂家实力的第一标准。自动化程度高，意味着产品的一致性好，不会出现这一批次好，下一批次差的情况。
4.2 看团队经验
封装不是简单的拼凑，核心团队是否有光学和材料学背景至关重要。懂得材料特性的团队，知道如何通过优化共晶焊接工艺，最大限度地发挥 ALN 的散热性能，减少空洞率（Void）。
4.3 看测试数据
厂家有没有独立实验室？能不能出具真实的热阻测试报告？不要只看宣传单上的数字，要看实际的“热阻曲线图”和“老化测试数据”。一个靠谱的供应商，应该敢于展示其产品在极限环境下的表现。
常见问题解答 (People Also Ask)
为了帮大家节省时间，我整理了几个关于 ALN 材料最常被问到的问题：
Q1：ALN 材料有毒吗？A： 没有毒。成品氮化铝陶瓷是一种无毒、环保的材料。不过，在工业生产过程中，加工粉末时需要佩戴防护装备，防止吸入粉尘，这和所有的粉尘作业是一样的道理。一旦烧结成型，它就是完全安全的。
Q2：ALN 基板容易碎吗？A： 是的，陶瓷材料天生比较脆（脆性是陶瓷的通病）。所以在安装和使用时，不能像对待 PCB 板那样用力弯折，也不能摔打。它需要专业的贴片工艺支持，通常配合自动化设备使用效果最好。
Q3：恒彩电子提供 ALN 材质的灯珠吗？A： 当然！这是我们的强项。我们的 1-5W 陶瓷系列 以及 UV 深紫外系列 产品，均采用了高品质的氮化铝（ALN）或氧化铝陶瓷基座，专为高散热需求设计。我们还可以根据您的需求，定制特定的光谱和功率。
结论：别让散热成为产品的短板
在电子产品竞争如此激烈的今天，性能的提升往往伴随着热量的剧增。ALN 材料（氮化铝） 凭借其卓越的热导率、优秀的绝缘性和与芯片匹配的热膨胀系数，已经成为了解决现代电子设备“散热焦虑”的神器。
从您每天开车使用的超亮大灯，到您手里时刻不离的 5G 手机，再到国家重器高铁和卫星，背后都有 ALN 材料默默付出的功劳。它虽然看不见，却决定了产品的生死。
如果您不想让您的产品因为过热而频繁故障，如果您希望您的 LED 光源能在大功率下依然保持长寿命和高亮度，那么，选择 ALN 封装方案是您最明智的决定。
