LED显示屏的SMD封装工艺，是指将LED裸晶片（Chip）通过固晶、焊线等步骤固定在支架（Bracket）的特定位置上，并使用环氧树脂进行灌封保护，最后形成适合表面贴装（Surface Mount Technology）的独立发光器件的过程。简单来说，它就是给脆弱的LED芯片穿上一层坚固的“盔甲”，并装上导电的“腿”，让它能够被机器自动贴在电路板上。
在恒彩电子工作的这些年里，我亲眼见证了无数颗LED灯珠从微小的晶片变成点亮城市的屏幕。记得刚入行时，还在为分辨金线和铜线的细微差别而头疼，如今看到一块屏幕，下意识地就会去想它背后是哪种封装工艺。SMD（Surface Mounted Devices）技术之所以能占据显示屏市场的半壁江山，不仅因为它适合大规模自动化生产，更因为它在色彩一致性和可视角度上的卓越表现。
以下是关于SMD封装工艺你必须知道的核心要点：
- 工艺核心： 包含固晶（Die Bond）、焊线（Wire Bond）、灌封（Encapsulation）和分光分色（Sorting）。
- 主要优势： 相比传统DIP直插，SMD拥有更广的可视角度（>160°）和更好的平整度。
- 关键材料： 支架的导热性、芯片的尺寸、键合线的材质（金/铜）直接决定寿命。
- 应用领域： 从户外大屏（如SMD3535）到室内小间距（如SMD1010、SMD2121）全覆盖。
- 防潮等级：： SMD器件对湿度敏感，生产前必须进行除湿烘烤，防止回流焊爆裂。
什么是LED显示屏的SMD封装工艺？
SMD技术的定义与工作原理
SMD全称为Surface Mounted Devices，即表面贴装器件。与早期的DIP（Dual In-line Package）直插式封装需要将引脚穿过电路板不同，SMD封装的灯珠是直接焊接在PCB板表面的。
这种工艺极大地推动了LED显示屏的轻薄化。想象一下，以前的屏幕像个笨重的箱子，因为灯珠引脚很长；而SMD工艺让灯珠像芝麻一样平贴在板子上，不仅节省空间，还允许更密集的排列，从而实现更高的分辨率。
SMD封装的规格与行业地位
在当前的LED显示屏行业中，SMD封装技术占据了绝对的主导地位。
据行业数据显示，全球LED显示屏市场中，采用SMD封装技术的产品占比超过70%，特别是在P1.2到P10间距的应用中，SMD几乎是标准配置。

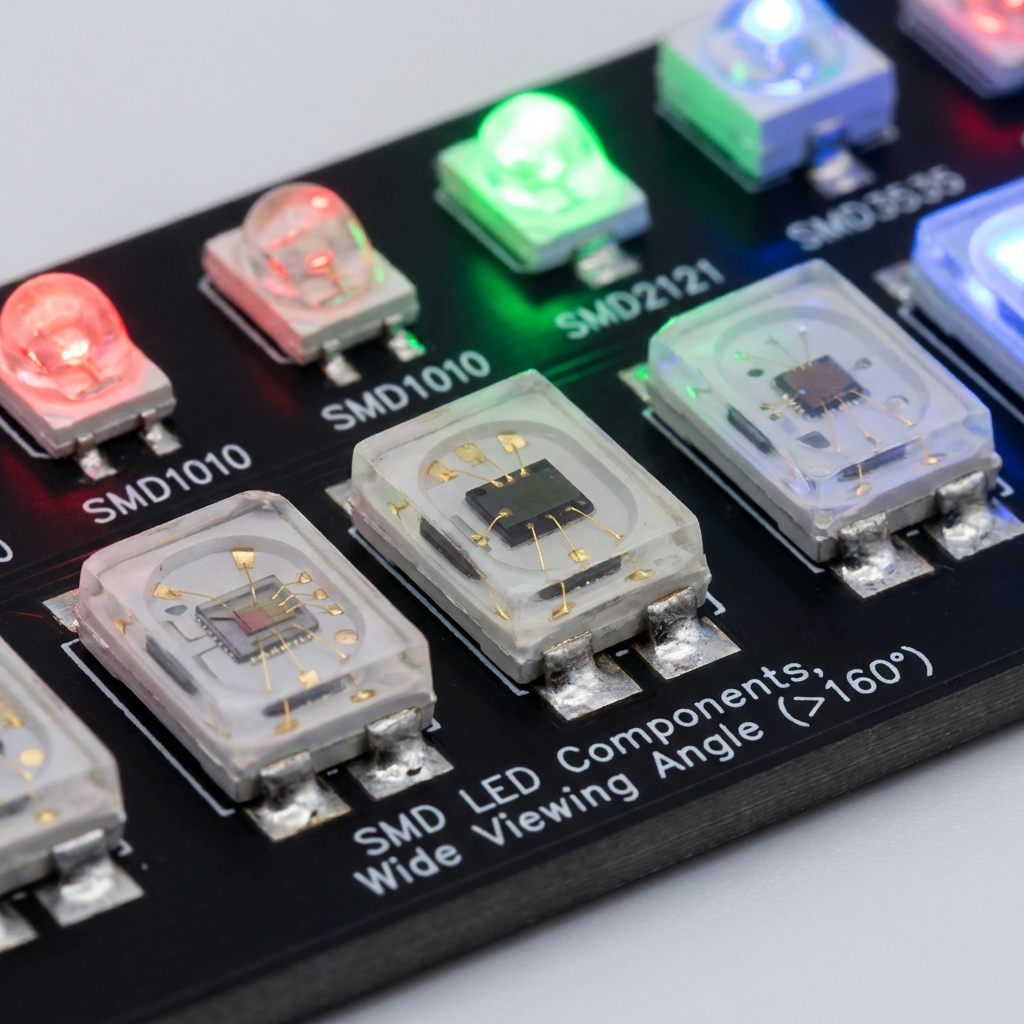

我们常见的规格包括SMD1010、SMD2121（主要用于室内屏）以及SMD3535（主要用于户外屏）。这里的数字代表了灯珠的尺寸，例如2121代表2.1mm x 2.1mm。对于像恒彩电子这样拥有近二十年封装背景的企业来说，如何将这些微小的器件做到极致的稳定性，是技术团队每天都在攻克的难题。
在一些特殊应用中，SMD封装也会用于灯带产品。如果你对特定规格的电气参数感兴趣，可以参考这篇关于5050灯带电压、功率与控制器选型终极指南：从原理到实践的文章，里面详细介绍了5050封装在不同场景下的表现。
LED显示屏SMD封装的核心生产流程详解
很多朋友会问，一颗灯珠是怎么造出来的？其实，这是一个需要在显微镜下完成的精密工程。
固晶工艺（Die Bonding）：种下“种子”
第一步是固晶。这就像在田地里播种一样，我们需要把微小的LED芯片（晶片）吸取下来，精准地放置在支架的反射杯底部。
这里用到的“土”是绝缘胶或导电胶。对于小功率显示屏灯珠，通常使用绝缘胶固定芯片，因为芯片的两个电极都在上面；而对于大功率产品，则可能需要银胶来增强导热和导电。固晶位置的偏移量必须控制在极小的微米级别，否则会导致光斑不均匀。

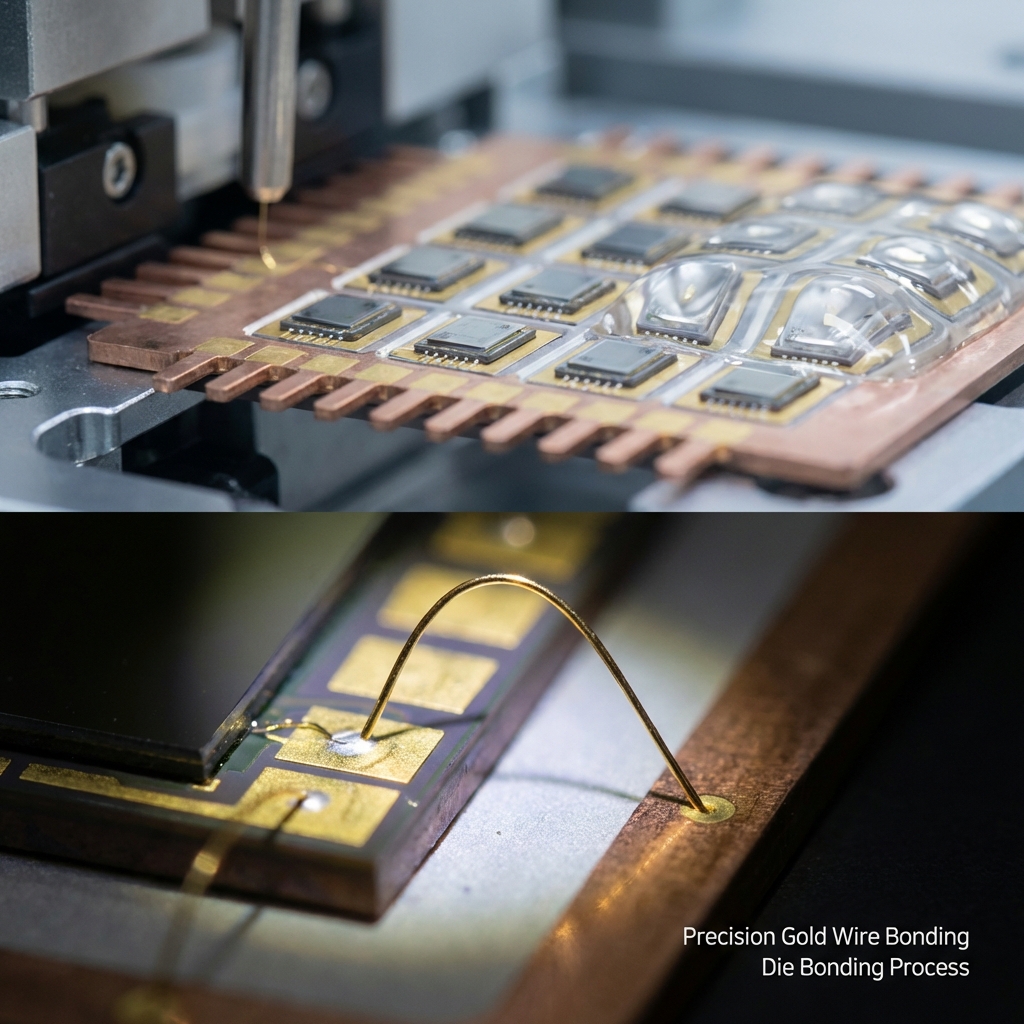

焊线工艺（Wire Bonding）：搭建“桥梁”
芯片放好了，但它还不能通电。这时候就需要焊线工艺。
我们需要用比头发丝还细得多的金属线（通常是金线、铜线或合金线），将芯片上的电极与支架的引脚连接起来。这个过程叫“键合”。焊线机像缝纫机一样，快速地在芯片和支架之间“缝”出导电线路。
只有99.99%纯度的金线才能保证在长期冷热冲击下不至于断裂。这是恒彩电子一直坚持的标准，也是区分高品质灯珠与廉价货的关键点。
点胶与灌封（Encapsulation）：穿上“盔甲”
连好线后，芯片和金线都暴露在外，非常脆弱。我们需要注入液态的环氧树脂胶水，将它们包裹起来。
这个步骤最难控制的是气泡。如果胶水里混入了气泡，高温下气泡膨胀，就会把金线崩断，导致“死灯”。此外，胶水的折射率还会影响出光的亮度。
分光分色与编带（Sorting & Taping）：严格“选秀”
刚生产出来的灯珠，亮度和颜色会有细微差异。为了保证显示屏不出现“花屏”或“马赛克”现象，必须通过分光分色机，将由于工艺波动导致的参数差异进行筛选。
只有波长、亮度在同一档位的灯珠，才会被编带包装，送到客户手中。这就是为什么同一批次的屏幕看起来色彩那么均匀的原因。
决定SMD封装质量的关键材料剖析
SMD封装不是简单的组装，材料的选择直接决定了成品的档次。
支架材料：铜支架 vs 铁支架
支架是灯珠的骨架。市面上主要有铜支架和铁支架两种。
- 铜支架：： 导热快，电阻小，延展性好，不易生锈。高端显示屏必选。
- 铁支架：： 成本低，但导热差，受潮后容易生锈导致接触不良。
在恒彩电子的实验室里，我们做过多次盐雾测试，铁支架往往在48小时内就开始出现锈蚀点，而铜支架依然光亮。
键合线材：看不见的成本差异
这是行业里水最深的地方。
| 线材类型 | 导电性 | 抗氧化性 | 延展性 | 成本 | 建议 |
|---|---|---|---|---|---|
| 纯金线 | 极佳 | 极强 | 极好 | 高 | 高端屏首选，永不氧化 |
| 合金线 | 良好 | 一般 | 一般 | 中 | 性价比市场主流 |
| 纯铜线 | 好 | 差 | 较硬 | 低 | 容易氧化，仅限低端产品 |
封装胶水：抗黄化的秘密
很多屏幕用了半年就变黄、变暗，罪魁祸首就是封装胶水。劣质的环氧树脂不耐紫外线，太阳一晒就发生光化学反应变黄。高品质的胶水通常添加了抗UV剂，或者采用改性配方，能保证3-5年不明显黄变。
SMD封装与COB、DIP技术的硬核对比
SMD vs DIP（直插式）
DIP就是那种长着两只长脚的灯珠，像个小炮弹。
- 视角：： SMD可以做到水平垂直都接近160度，而DIP通常只有110度左右。
- 生产效率：： SMD可以全自动高速贴片，DIP往往还需要人工或者异形插件机，效率低。
- 现状：： DIP现在仅在一些对亮度要求极高、但对分辨率要求不高的户外交通屏中使用，其他领域基本被SMD取代。
SMD vs COB（板上芯片）
COB（Chip on Board）是直接把芯片封在PCB板上，省去了支架和回流焊步骤。
- 防护性：： COB表面是一整层胶，防撞防水能力极强。SMD灯珠相对独立，容易被撞掉。
- 维修性：： 这是SMD的强项。SMD坏一颗换一颗，成本几毛钱；COB坏了一个点，往往需要返厂或者更换整个模组，维修极其困难。
- 墨色一致性：： SMD技术成熟，分光分色容易，墨色一致性好；COB难以进行单灯筛选，容易出现模块间的色差。
为什么SMD目前仍是主流？因为SMD在产业链成熟度、维修成本和单灯色彩控制上，依然保持着极佳的平衡。
SMD封装技术对LED显示屏性能的具体影响
光效与可视角度
SMD封装的结构通常是一个碗杯状。这个碗杯的开口角度和深度，经过光学设计，可以控制光的走向。恒彩电子的核心团队来自国内光学研究院，我们在设计SMD支架时，会通过精密的光路模拟，确保光线能均匀地向160度范围扩散，让观众站在侧面也能看清屏幕内容。
对比度与黑屏效果
为了提高屏幕的对比度（让黑的地方更黑），SMD封装演变出了“黑灯”技术。也就是将支架的PPA塑料部分做成黑色，或者将封装胶水做成雾面黑。这能有效吸收外界杂散光，让显示屏在不点亮时像一面黑色的镜子，点亮时色彩更鲜艳。
散热与寿命
热是LED的杀手。SMD封装的散热路径是：芯片 -> 固晶胶 -> 支架引脚 -> PCB板。
如果封装工艺中固晶层有空洞，或者使用了导热差的铁支架，热量就会积聚在芯片结温处（Junction Temperature）。
研究表明，LED芯片结温每升高10℃，其使用寿命就会缩短一半。优秀的SMD封装工艺，其核心目标就是打通这条散热通道。
SMD封装常见的失效模式与工艺控制难点
死灯与虚焊
最头疼的问题莫过于“死灯”。很多时候是因为回流焊温度设置不当。回流焊温度过高，会导致封装胶体膨胀系数与金属支架不匹配，直接拉断金线。这被称为“开路死灯”。
潮湿敏感度（MSL）
SMD器件通常属于MSL 3级或4级湿敏元件。塑料支架和胶水会吸湿。如果受潮的灯珠直接进回流焊炉，内部水汽瞬间气化膨胀，会发生“爆米花效应”，导致内部剥离。
专家观点：： “永远不要忽视SMD灯珠的除湿烘烤环节。一旦拆开真空包装超过规定时间（通常是12-24小时），上线前必须进行60℃-70℃的低温长时烘烤。”
毛毛虫现象
这是指显示屏在黑屏状态下，某一行出现常亮或乱亮的现象，像毛毛虫一样。这通常与封装材料的绝缘性能下降有关，导致了“电化学迁移”，也就是金属离子在湿气和电压作用下发生了迁移，造成了微短路。
常见技术疑问 (Q&A)
Q：SMD封装的LED显示屏适合户外高湿环境吗？A：适合，但需要选择户外专用的SMD灯珠（如3535规格），并且在屏体组装后进行灌胶防水处理。单纯的SMD器件本身防水能力有限，必须配合整屏的防水工艺。
Q：正装芯片与倒装芯片在SMD封装中有什么区别？A：正装芯片需要打金线，电极挡光且金线是故障隐患；倒装芯片直接通过凸点焊接在支架上，无金线，散热更好，稳定性更高，但成本较贵。
Q：如何通过外观判断SMD灯珠的封装工艺质量？A：用放大镜观察。优质的封装，胶体表面平整无气泡，金线弧度饱满圆润，支架切口整齐无毛刺。如果看到胶体浑浊或内部有黑点，多半是次品。
Q：SMD封装的灯珠大概使用寿命是多少小时？A：理论寿命通常标称10万小时。但在实际应用中，受散热、电源纹波和环境影响，通常在3万到5万小时后亮度会衰减到初始值的50%（即光衰）。
结语
SMD封装工艺是连接微观芯片与宏观视觉体验的桥梁。它虽然看起来微小，却蕴含了材料学、光学、热学和自动化控制的综合智慧。从恒彩电子这样的一线制造企业的角度来看，没有任何所谓的“黑科技”能替代踏实的工艺控制和真材实料的投入。
无论是选择供应商还是评估产品，深入了解SMD封装的细节，都能让你在B2B采购或技术选型中拥有一双火眼金睛。希望这篇技术解析能为你解开关于LED显示屏核心器件的谜题。
