5W陶瓷3535 LED高压灯珠是一种采用多晶串联技术，将高光效与高压低流特性结合的先进光源解决方案。它通过将多颗LED晶片在内部进行串联封装，使得单颗灯珠的正向电压（Vf）提升至6V、9V、12V、18V甚至24V，从而完美匹配高压线性恒流驱动方案，大幅降低了电源成本并提升了系统的整体光效。

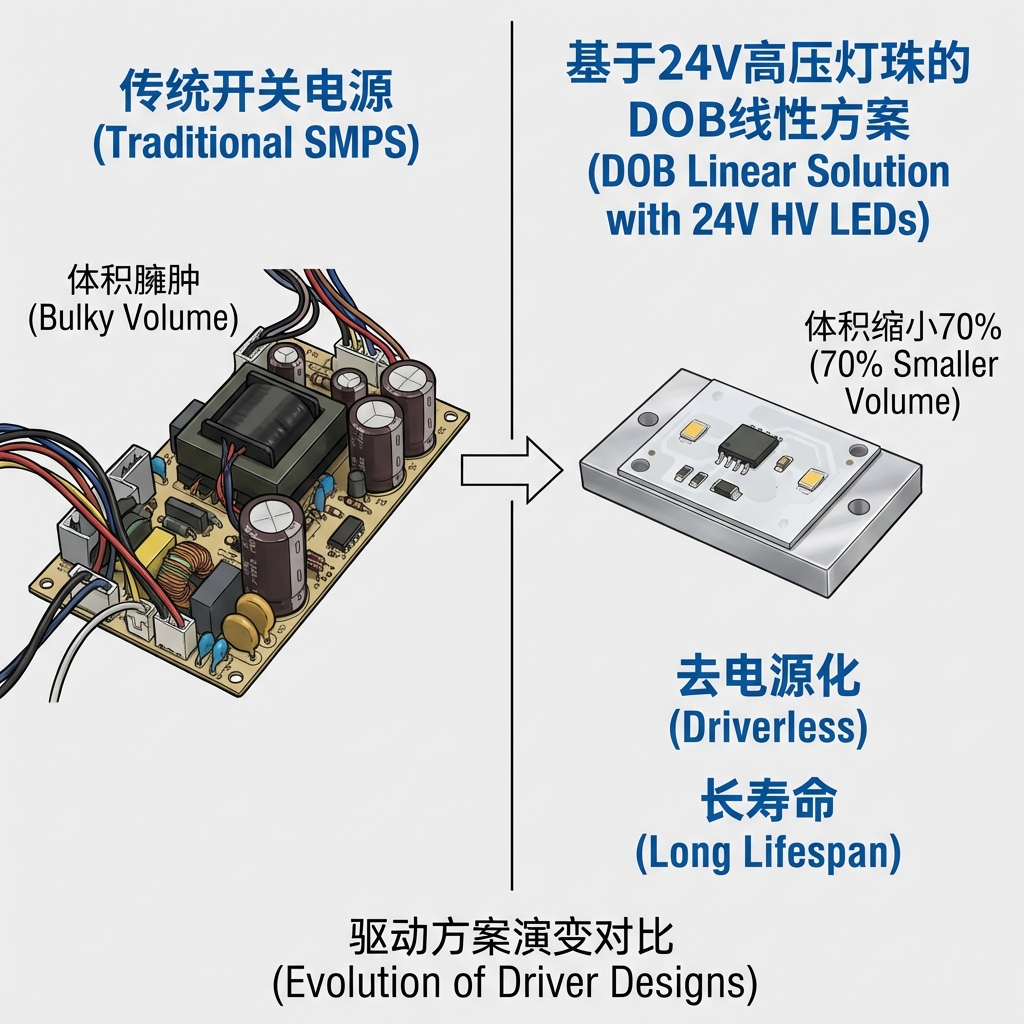

在我过去十几年与LED封装产线和终端灯具工程师打交道的经历中，我发现一个有趣的现象：大家越来越不喜欢复杂的开关电源，转而追求“去电源化”的线性方案。记得有一次在实验室，一位工程师拿着一块PCB板兴奋地对我说，换用了高压灯珠后，整个驱动板的体积缩小了70%。这就是高压LED（HV LED）带来的核心变革——它不仅仅是换了个灯珠，更是改变了整个电路设计的逻辑。
- 电压多样性：提供6V、9V、12V、18V、24V等多种电压选择，适配不同驱动IC。
- 高功率密度：标准3535尺寸下实现5W高功率输出，光通量高。
- 陶瓷基板：优异的导热性能，耐高温，绝缘性好，适合高压环境。
- 驱动匹配：专为线性恒流驱动设计，无需变压器和电解电容，提升寿命。
- 抗硫化性能：陶瓷封装气密性好，在恶劣环境下比EMC/PPA支架更耐用。
- 光色均匀：多晶集成封装，有效避免了多颗独立灯珠拼装产生的光斑不匀问题。
核心解析：什么是5W陶瓷3535高压LED灯珠？
高压LED灯珠（HV LED）的定义与工作原理：多晶串联架构
很多初入行的人会误以为“高压LED”是指可以直接接220V交流电的灯珠。其实不然，这里的“高压”是相对于普通3V LED而言的直流高压（DC High Voltage）。
5W陶瓷3535高压灯珠的内部，实际上是一个微型的“电路系统”。它不像普通灯珠那样只有一颗大晶片，而是封装了多颗小尺寸的晶片。
通过先进的固晶工艺，这些小晶片在支架内部完成了串联连接。就像电池串联一样，电压叠加，电流不变。这种架构让灯珠在同样的功率下，电流大幅降低，从而减少了线路损耗和发热。
陶瓷3535封装的特性：为何它是5W高功率光源的首选？
在5W这个功率等级上，热量是一个巨大的挑战。普通的PPA或PCT塑料支架，在大电流或者长时间高温下，很容易发黄、脆化，导致光衰严重。
3535陶瓷基板（通常是氧化铝或氮化铝材质）是解决这个问题的关键。它就像一个坚固的“散热高速公路”。
陶瓷基板的热导率通常在20-170 W/m·K之间，而普通塑料支架仅为0.2-1.0 W/m·K。这意味着陶瓷能以百倍的速度将芯片产生的热量导出。
关键参数速览：光通量、热阻与显色指数（CRI）
对于工程师来说，除了电压，最关心的就是光效和显指。
恒彩电子出品的这款5W陶瓷灯珠，利用倒装或垂直结构芯片，能在保持高显指（Ra>80甚至90）的同时，输出极高的流明值。
热阻（Rth）是衡量散热能力的硬指标。低热阻意味着结温（Tj）能被更好地控制在安全范围内，这直接决定了灯珠能不能活过50,000小时。
深入剖析电压架构：6V、9V、12V、18V、24V的内部晶片差异
不同电压（Vf）对应的晶片串并联逻辑解析
你可能会好奇，同样是3535的外观，为什么有的6V，有的24V？这完全取决于内部晶片的排列组合。
想要深入了解不同电压规格的具体参数，可以参考我们详细的规格书页面：6V 9V 12V 18V 24V 5W陶瓷3535LED高压灯珠。
一般来说，单颗蓝色LED芯片的电压约为3V。
- 6V版本：内部通常是2颗晶片串联（2S）。
- 9V版本：内部是3颗晶片串联（3S）。
- 12V版本：内部是4颗晶片串联（4S）。
- 18V版本：内部是6颗晶片串联（6S）。
- 24V版本：内部是8颗晶片串联（8S）。
电压与电流的关系：为什么高压由低电流驱动能提升系统光效？
这是一个简单的物理定律：P=UI。当功率（P）固定为5W时，电压（U）越高，所需的电流（I）就越小。
普通3V 5W的灯珠，电流可能高达1.5A以上。这样大的电流在PCB走线和焊点上会产生巨大的$I^2R$损耗，转化为无用的热量。
而24V的5W灯珠，电流仅需约200mA左右。低电流不仅减少了线路发热，还让驱动电源的转换效率更容易做到90%以上。
如何根据PCB设计与驱动方案选择合适的电压档位
选择哪种电压，取决于你的电源方案。
如果你使用的是线性恒流IC（Linear IC），那么灯珠的电压总和需要接近市电整流后的电压。例如，在220V系统中，如果你希望灯珠串联数量少一些，那么选用单颗18V或24V的灯珠会更方便凑齐高压。
| 电压规格 | 典型电流 (5W) | 内部晶片结构 | 推荐应用场景 |
|---|---|---|---|
| 6V | ~800mA | 2串多并 | 手电筒、车灯（低压DC供电） |
| 9V/12V | ~400-550mA | 3串/4串 | 射灯、筒灯（开关电源） |
| 18V/24V | ~200-280mA | 6串/8串 | 投光灯、工矿灯（线性高压方案） |
材料科学：陶瓷基板在3535高压LED中的热管理优势

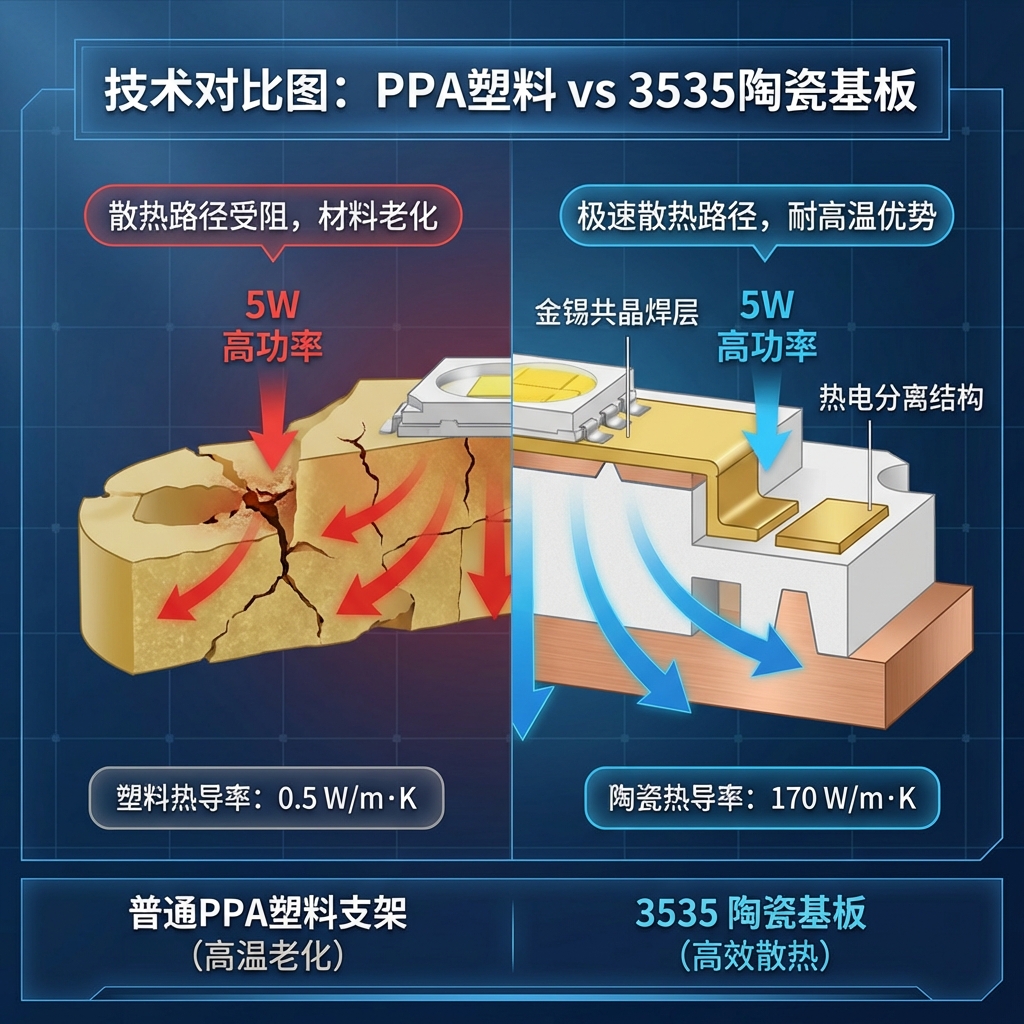

陶瓷基板 vs PPA/EMC支架：导热系数与耐高温性能对比
我在测试实验室见过太多因为支架材料不行而烧毁的灯珠。PPA支架在120°C以上就会开始物理性能下降，而EMC虽然好一些，但在长期高压冲击下也存在隐患。
陶瓷基板（Al2O3）本质上是一种烧结的石头，它不吸潮、不变形、耐高温。更重要的是，它的热膨胀系数与LED芯片非常接近。
这意味着在冷热冲击（开灯关灯）的循环中，芯片和基板之间不会因为热胀冷缩的差异而产生裂纹，这是保证连接可靠性的物理基础。
共晶焊工艺（Eutectic Bonding）在5W高压灯珠中的应用
为了让热量能“毫无阻碍”地传导到陶瓷基板上，高端的3535高压灯珠通常采用共晶焊工艺。
这是一种不使用胶水的焊接技术。它利用金锡（AuSn）合金在特定温度下液化，将芯片直接“熔接”在基板电极上。
行业专家指出：“共晶工艺消除了传统银胶老化导致的热阻增加风险，是高功率LED实现长期可靠性的关键工艺。”
热电分离结构如何保障50,000小时的使用寿命
普通的SMD灯珠，散热通道和导电通道往往是重合的。而3535陶瓷结构采用了热电分离设计。
中间那个大的焊盘专门负责散热，两边的小焊盘负责导电。这种各司其职的结构，确保了电流产生的热量能以最短的路径传导至铝基板，从而将核心结温控制在100°C以内，保障了50,000小时的理论寿命。
工程应用指南：高压LED与线性恒流驱动的匹配
线性IC驱动方案优势：去电解电容与体积小型化
这是高压灯珠最“性感”的应用场景。传统的开关电源体积大、成本高，而且里面的电解电容是寿命短板（通常只有几千小时）。
高压LED配合线性恒流IC，可以直接在这个灯板上实现驱动功能。不需要变压器，不需要电解电容。这使得灯具可以做得非常薄，非常轻，而且寿命不再受限于电容。
高压低流特性如何降低电源转换损耗并提升PF值
高压小电流的工作模式，使得LED负载电压更接近整流后的直流电压。压差越小，线性恒流IC承担的功耗就越小，电源效率就越高。
同时，这种方案非常容易实现高功率因数（PF>0.95），符合各国对电网污染的严格标准。对于出口欧美的商业照明订单，这一点至关重要。
根据 Global LED Market Analysis 2024 数据显示：在商业照明领域，采用高压LED配合线性驱动的方案，相比传统开关电源方案，BOM（物料清单）成本平均降低了15%-20%。
实际案例分析：在投光灯与工矿灯中的电路设计优化
在恒彩电子参与的一个200W工矿灯项目中，客户原先使用3V大功率灯珠，需要配备一个笨重的外置防水电源。
改用24V 3535陶瓷灯珠后，我们将驱动电路直接集成在铝基板边缘（DOB方案）。不仅去掉了外置电源盒，灯具重量减轻了一半，而且由于电压高电流小，铝基板的铜箔厚度要求也降低了，进一步节省了成本。
技术对比：高压LED灯珠 vs 低压大电流LED灯珠
发光效率（lm/W）与Droop效应（光效下降）的对比分析
LED有一个天生的缺陷叫“Droop效应”：电流密度越大，光效越低。
- 低压大电流方案：单颗晶片承受极大电流，工作在光效曲线的“下坡段”，效率低，发热大。
- 高压小电流方案：多颗晶片分摊功率，每颗晶片都工作在微电流状态，处于光效曲线的“最高点”。
所以，同样的5W功率，高压方案输出的光通量通常比低压大电流方案高出5%-10%。
系统成本核算：光源成本 vs 驱动电源及散热器成本
虽然单看灯珠价格，多晶封装的高压灯珠可能比单晶的略贵。但必须要算“总账”。
- 电源省钱：线性IC比开关电源便宜太多。
- 散热器省钱：光效高意味着发热少，可以缩小散热器体积。
- 人工省钱：DOB模组可以直接组装，省去了电源接线的工时。
光斑均匀性与光学设计的差异
高压灯珠内部芯片紧密排列，发光面（LES）集中。相比于在PCB上分散贴装多颗小灯珠，3535高压灯珠更接近点光源。
这使得它非常容易匹配透镜和反光杯，在射灯、洗墙灯等需要精准控光的应用中，光斑过渡更加圆润自然，不会出现明显的重影。
高压LED灯珠的常见失效模式与可靠性验证
高压击穿风险与绝缘保护层的重要性
既然是“高压”，绝缘就是重中之重。如果陶瓷基板的绝缘层质量不过关，或者PCB布线爬电距离不够，很容易发生击穿短路。
我们在封装时，会对每颗灯珠进行耐压测试，确保其击穿电压远高于工作电压。
冷热冲击与高温高湿环境下的光衰表现
户外灯具要经历白天的高温和晚上的寒冷，甚至雨雪侵袭。
恒彩电子的实验室数据显示，采用优质陶瓷基板和金锡共晶工艺的灯珠，在-40°C到100°C的冷热冲击循环500次后，光通量维持率仍在98%以上，且无死灯现象。
如何通过硫化测试判断灯珠的镀银层质量
空气中的硫（来源于汽车尾气、橡胶等）是LED镀银层的“杀手”，会导致支架发黑，光效骤降。
提示：在选择高压灯珠时，务必询问供应商是否通过了硫化测试。高质量的陶瓷封装通常采用特殊的硅胶和保护工艺，能有效阻隔硫离子的侵入。
高压LED灯珠常见问题解答
Q: 3535陶瓷高压灯珠能否直接替换普通3535灯珠？A: 物理尺寸一样，但电气参数完全不同。必须确认驱动电源是否支持高压输出。如果用普通的3V驱动去推24V灯珠，灯根本不会亮；反之，用高压驱动推3V灯珠，灯珠会瞬间烧毁。
Q: 24V高压灯珠是否意味着不需要驱动电源？A: 绝对不是。24V只是灯珠的工作电压，你仍然需要一个恒流驱动源来限制电流。它不能直接接在24V恒压电源（如蓄电池）两端，除非串联了合适的限流电阻，否则电流波动会烧坏灯珠。
Q: 如何区分高压LED灯珠的正负极与焊接注意事项？A: 陶瓷3535通常在底部电极有标识（如缺口或标记），或者通过正面芯片排列结构判断。焊接时，建议使用回流焊，峰值温度控制在260°C以内。手工焊接极易因温度不均损坏陶瓷基板或造成虚焊。
Q: 5W高压灯珠的极限结温（Tj）是多少？A: 大多数优质陶瓷灯珠的最高结温可达135°C甚至150°C，但为了保证寿命，强烈建议在系统设计时将工作结温控制在105°C以下。
高压陶瓷LED灯珠在现代照明中的核心价值
高压陶瓷3535 LED灯珠不仅仅是一个发光元件，它是连接半导体技术与现代极简电路设计的桥梁。
通过高压小电流的技术路径，它解决了大功率照明散热难、电源贵、体积大的痛点。对于追求高品质光色、高可靠性以及极致性价比的B端客户来说，理解并运用好这款器件，将极大提升终端照明产品的市场竞争力。无论是户外投光，还是高端商业照明，它都是目前最均衡、最可靠的光源选择之一。
