在 LED 行业我经常接到客户焦急的电话：“为什么我的灯带接了 10 米后尾部就变暗发红了？”或者“我想做个 30 米的工程，一个控制器够不够？”这些问题听起来简单，背后其实藏着很多电气原理的坑。今天，我就把这些年积累的经验分享出来，帮你彻底搞懂 5050 RGB 控制器和放大器的极限。
核心答案：
通常情况下，单台 12V 5050 RGB 控制器的直接负载极限约为 5-10 米（取决于灯带功率密度）。 如果你需要控制 15 米甚至 30 米以上的长度，必须引入 RGB 信号放大器。 决定“能带多少米”的真正瓶颈不是控制器本身，而是 电压降（Voltage Drop） 和 电流负载（Amperage Load）。
以下是关于长度限制的速查要点：
- 12V 标准控制器：一般建议单路连接不超过 5 米（1 卷），最多并联至 10 米。
- 24V 标准控制器：由于电流更小，单路可延长至 10 米左右，但仍需注意压降。
- 加装放大器：理论上可以通过无限级联放大器，实现几百米甚至更长的同步控制。
- 功率瓶颈：必须确保总电源的瓦数大于所有灯带的总功率（建议预留 20% 余量）。
- 布线方式：串联会导致严重的亮度不均，长距离工程强烈推荐并联或中间补电。
- 灯珠规格：高品质的封装（如恒彩电子的产品）通常内阻更低，传输距离略优于劣质产品。
技术解析：为什么 5050 RGB 灯带会有长度限制？
很多朋友会有误区，觉得只要买个大功率的控制器，就能像接水管一样无限延长灯带。其实，制约长度的“物理瓶颈”主要来自两个方面。
FPCB 线路板的电阻与“电压降”
LED 灯带的基板（FPCB）其实就是一根长导线。既然是导线，就有电阻。当电流流过长长的灯带时，电压会被电阻“吃掉”一部分，这就是电压降（Voltage Drop）。
对于 12V 的 5050 RGB 灯带来说，电流在传输过程中，电压会从首端的 12V 逐渐降低。到了 5 米甚至 10 米的末端，可能只剩下 10V 或 9V。
- 表现症状：灯带尾部亮度明显变暗。
- 颜色漂移：RGB 混光成白光时，由于蓝光和绿光需要较高的驱动电压，电压不足时它们会先变暗，导致原本的白光在尾部变成了红光或橙色。

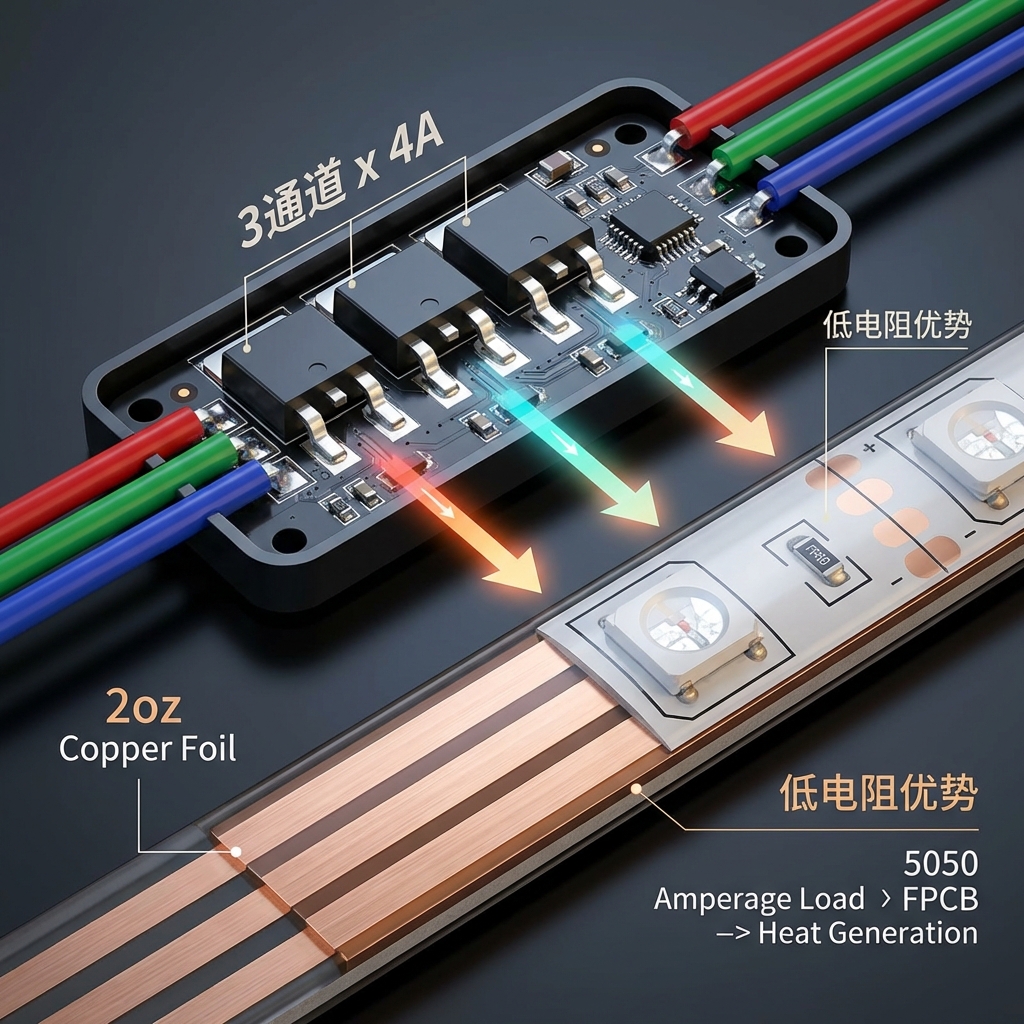

控制器的电流限制（Amp Limit）
每个 RGB 控制器都有标称的“最大输出电流”。例如，一个常见的控制器规格是“3 通道 x 4A/通道”。这意味着每种颜色（红、绿、蓝）最多只能承受 4 安培的电流。
我们来算一笔账：一条标准的 5050 RGB 灯带（60灯/米）大约消耗 1.2A/米。如果这个控制器单通道限制 4A，那么它理论上只能带：$4A \div (1.2A / 3) \approx 10$ 米左右（这还是理想状态）。一旦超过这个长度，控制器的 MOS 管就会过热，甚至烧毁。
行业专家观点： “永远不要让控制器满负荷运行。如果控制器标称最大电流是 12A，为了系统长期稳定，实际负载最好控制在 9A-10A 以内，留出 20% 的安全余量是工程设计的铁律。”
突破限制：RGB 信号放大器的工作原理与系统架构
既然单个控制器带不动长距离，我们就需要请出“救兵”——RGB 信号放大器。

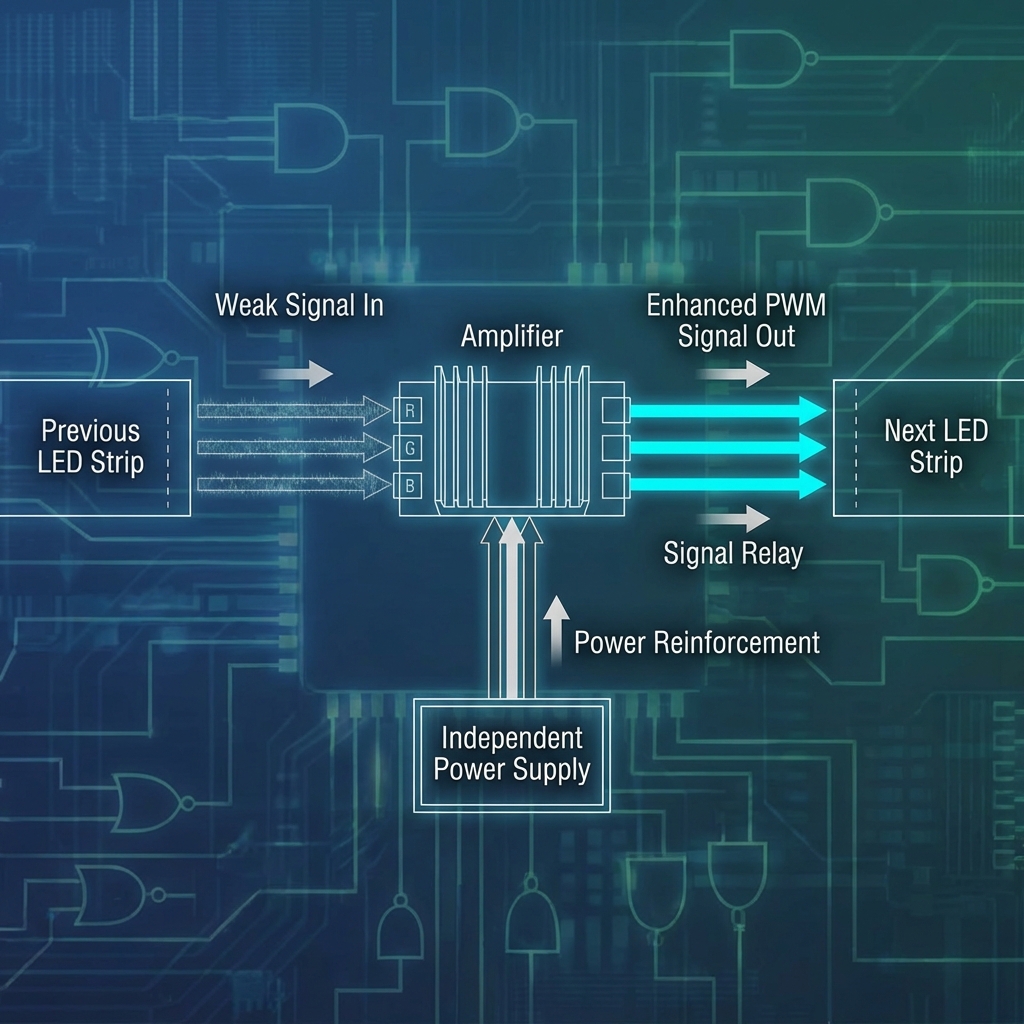

中继与增强：放大器是如何工作的？
放大器并不是简单地把电线接长。它的作用有点像“接力赛”中的接棒选手。
- 接收信号：放大器连接在第一段灯带的尾部（或者主控制器的输出端），它读取主控制器发出的 PWM（脉冲宽度调制）调光信号。
- 独立供电：放大器本身需要连接一个新的电源。
- 重新输出：它利用新电源的能量，完全复制主控制器的信号，发送给下一段灯带。
这样一来，主控制器的负载压力就被卸载了，实际上主控制器只需要负责第一段灯带和发送信号即可。
无限级联原理
通过这种机制，我们可以构建一个理论上“无限长度”的控制系统：
- 控制器 + 灯带(5米) + 放大器(带独立电源) + 灯带(5米) + 放大器(带独立电源) + 灯带(5米)…
这种拓扑结构就是 5050 RGB 控制器能带几十米甚至上百米的核心秘密。特别是对于大型户外亮化工程，放大器的光电隔离技术还能有效保护主控制器，避免因后端短路而烧毁核心部件。
如果您对具体的电压选择和功率匹配感到困惑，建议查阅我们的深度指南：5050灯带电压、功率与控制器选型终极指南：从原理到实践，里面有非常详尽的参数对照。
工程计算：如何精准匹配 5050 RGB 控制器与放大器规格
做工程不能靠猜，得靠算。以下是一套简化的计算流程，帮助你在项目前期做好选型。
1. 计算总功率与总电流
你需要知道你使用的 5050 灯带的具体参数。假设参数：12V 5050 RGB 灯带，60灯/米，功率 14.4W/米。
如果你要安装 20 米：
- 总功率 = 20米 × 14.4W/米 = 288W
- 总电流 = 288W ÷ 12V = 24A
2. 电源与控制器选型
电源选型：总功率 288W，加上 20% 的安全损耗余量：$288W \times 1.2 = 345.6W$你需要购买总功率至少为 350W-400W 的开关电源（可以是一个大电源，也可以分成几个小电源给放大器供电）。
控制器与放大器匹配：如果你的主控制器最大负载是 12A（144W）：
- 主控制器只能带：$144W \div 14.4W/米 = 10$ 米
- 剩下的 10 米怎么办？你需要加装一个放大器。
- 放大器功率要求：至少能承载剩下的 144W。
| 设备类型 | 负载长度 (米) | 功率消耗 (W) | 电流 (A) | 备注 |
|---|---|---|---|---|
| 主控制器 | 0 - 10 米 | ~144W | 12A | 接近极限，建议只带 5-8 米 |
| RGB 放大器 1 | 10 - 20 米 | ~144W | 12A | 需独立接入 12V 电源 |
| 总计 | 20 米 | 288W | 24A | 需 2 个电源节点 |
2024年行业数据： 根据最新的市场调研，超过 65% 的 LED 灯带故障源于功率计算不足导致的控制器过载。合理的功率规划可以延长系统寿命 3 年以上。
实战布线：长距离 5050 RGB/RGBW 灯带接线图解与方案
知道了怎么算，接下来就是动手接线。这里有两种常见的布线策略，效果天差地别。
串联接线法（错误示范，短距离除外）
如果你把 4 卷 5 米的灯带首尾相连，直接串成一条 20 米的长龙，只在头部供电。
- 结果：第 1 卷很亮，第 4 卷暗淡无光且发红。电流在经过 20 米长的线路板时损耗殆尽。
并联接线法与中间补电（推荐方案）
这是工程商最常用的做法，也是解决长距离供电的标准答案。
- 主线供电：沿着灯带走向，铺设一根粗铜线（如 2.5mm² 或 4mm² 的主电源线）。
- 分段并联：每隔 5 米或 10 米，将灯带的电源线引出，并联接到这根粗主线上。
- 信号并联：控制器发出的 RGB 信号线也需要并行传输，或者在每段中间加入放大器。
针对 5050 RGBW 的特殊性：RGBW 灯带比 RGB 多了一个白光通道（W），意味着有 5 根线（V+, R, G, B, W）。布线时不仅要考虑线材数量，还要注意电流负载更大。对于 RGBW 系统，使用放大器几乎是超过 10 米后的必选项。
5050 RGB 灯带图片与引脚示意
在实际接线时，请务必看清灯带上的标识：
- +12V / +24V：接电源正极（通常是黑色或白色线）。
- R：接控制器的红色通道（Red）。
- G：接控制器的绿色通道（Green）。
- B：接控制器的蓝色通道（Blue）。
如果接反了，灯带不会烧坏，但颜色会错乱（比如按红色键亮绿色灯）。
硬件与材料：影响系统负载能力的关键因素
除了计算和接线，硬件本身的质量也决定了你的系统能跑多远。作为 恒彩电子 的一员，我们在研发中发现，材料的微小差异在长距离应用中会被放大。
PCB 板铜箔厚度
市面上便宜的灯带，PCB 铜箔厚度可能只有 0.5oz 或 1oz。这种板子电阻大，压降严重，5 米就明显变暗。而在高品质工程灯带（如恒彩电子的高端系列）中，我们通常采用 2oz 甚至 3oz 加厚铜箔。更厚的铜箔意味着更小的电阻，电流传输更顺畅，从而允许更长的单端连接距离。
5050 灯珠的支架材质
很多人忽略了灯珠本身。铁支架灯珠导热差、电阻大，容易光衰。采用 铜支架 封装的 5050 灯珠，不仅散热好，在大电流通过时也更加稳定，确保整条灯带色彩一致性更好。
关于 5050 RGB 控制系统长度的常见技术问答
Q1: 5050 RGBW 控制器可以向下兼容普通的 RGB 灯带吗？
答：可以。你可以将 RGB 灯带接到 RGBW 控制器的 R、G、B 端口上，W 端口空着不接即可。但反过来不行，普通的 RGB 控制器无法控制 RGBW 灯带的白光通道。
Q2: 如果灯带尾部发红（缺蓝绿色），是否必须加装放大器？
答：不一定。尾部发红通常是压降造成的。你可以尝试双端供电：从电源拉一根线直接接到灯带的尾部。如果在不增加长度的情况下只是为了解决压降，补电比加放大器更简单有效。但如果是因为控制器总功率不够了，那就必须加放大器。
Q3: 一个 360W 的电源最多能带动多少米 5050 RGB 灯带？
答：按标准 14.4W/米计算，360W 电源的 80% 负载是 288W。$288 \div 14.4 = 20$ 米。所以，建议带 20 米以内的灯带。
Q4: 放大器有分 12V 和 24V 吗？
答：大部分放大器是宽电压设计的（如 DC 5V-24V 通用），它们会自动适应输入的电压。但必须确保你的灯带电压、电源电压是一致的。例如，绝不能用 24V 电源去驱动 12V 的灯带，哪怕经过了放大器也会烧毁灯珠。
通过合理的计算、正确的布线以及巧妙使用放大器，5050 RGB 控制器完全可以驾驭几十米甚至更长的光影工程。不管是家庭装修还是商业亮化，安全和稳定永远是第一位的。希望这篇指南能帮你在接线时少走弯路。如果你在大型项目中需要定制化的 LED 光源解决方案，或者对高品质 5050 封装产品有需求，恒彩电子的技术团队随时待命。我们下期分享再见！
