3535双色温灯珠全解析：技术参数、封装工艺与工程应用指南

3535双色温灯珠是一种采用 3.5mm x 3.5mm 标准尺寸封装的大功率LED光源，其内部集成了两种不同色温（通常为暖白+冷白）的芯片，通过调节两路电流的比例，实现从 2700K 到 6500K 甚至更宽范围的色温连续可调。

作为一名在LED封装行业摸爬滚打多年的从业者，我见过太多项目因为选错了灯珠型号而导致后期散热崩盘或者光效不达标。特别是在大功率户外洗墙灯和高端摄影补光领域，3535双色温灯珠凭借其陶瓷基板的高导热性和优异的抗硫化性能，往往是比普通PPA支架灯珠更稳妥的选择。

今天，我就带大家拆解这颗“小灯珠”背后的“大门道”，从材料、工艺到电路设计，帮你避开选型坑。

什么是3535双色温灯珠？核心定义与工作机制

在LED行业，数字通常代表尺寸。SMD 3535封装意味着这颗灯珠的长宽均为3.5毫米。相比于常见的2835或5050，3535最显著的物理特征通常是其采用了陶瓷基板（Ceramic Substrate）或EMC支架，这让它天生就是为“抗造”和“大功率”而生的。

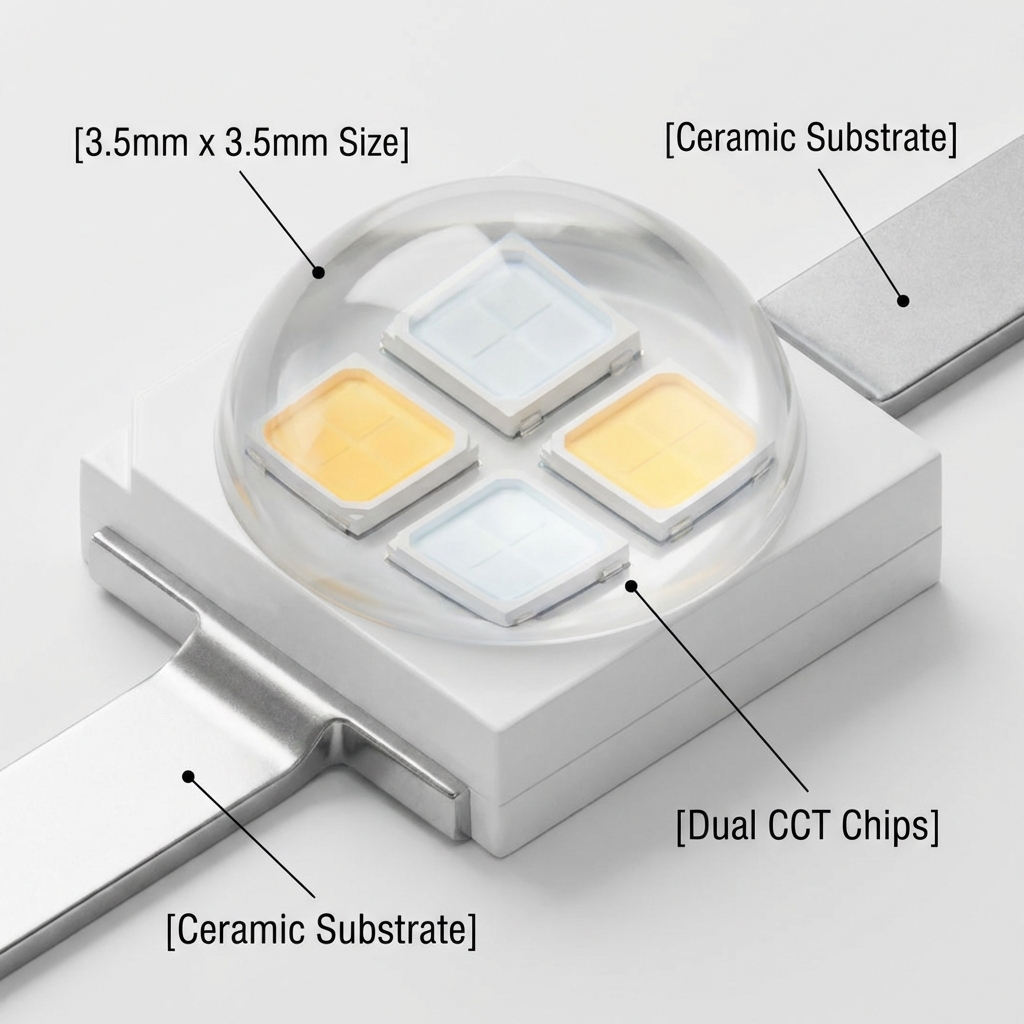

SMD 3535封装尺寸标准与物理结构解析

你可能一眼看过去觉得它和普通的灯珠没什么两样，但如果放在显微镜下，区别就出来了。3535封装通常采用透镜模造工艺（Molding），硅胶透镜直接成型在基板上。

这种结构不仅保护了内部的金线和芯片，还充当了初级光学的角色。对于双色温版本，内部通常封装了两颗或者四颗芯片（例如两颗暖白芯片+两颗冷白芯片），呈交叉或并列排布。这种物理布局是为了在混光时，光斑能尽可能均匀，避免出现“黄一圈、白一圈”的同心圆光斑问题。

双色温混光原理：冷暖色温芯片的布局与控制

双色温（CCT Tunable）的核心在于“混光”。想象一下，你手里有两个水龙头，一个出热水（暖光，如2700K），一个出冷水（冷光，如6500K）。

• 全暖模式：只给暖色芯片通电，输出2700K。
• 全冷模式：只给冷色芯片通电，输出6500K。
• 中性混光：两路同时通电，通过PWM（脉冲宽度调制）或者模拟调光改变两路的电流比例，就能得到中间的4000K自然光。

行业专家指出：高质量的双色温灯珠，其核心难点不在于点亮，而在于不同电流密度下，两颗芯片的热态光效衰减曲线是否一致。如果冷白芯片热衰减快，暖白慢，用久了混合出来的光色就会发生漂移。

3535双色温灯珠核心参数速览

为了方便工程师快速选型，我整理了以下关键参数：

• 功率范围：通常单颗可承载 1W - 5W（视散热条件而定）。
• 正向电压 (Vf)：单路通常在 2.8V - 3.4V 之间。
• 光通量 (lm)：根据芯片尺寸和电流，单颗可达 130lm - 160lm/W。
• 显色指数 (CRI)：常规 >70/80，高端定制可达 Ra>95，R9>90。
• 发光角度：通常为 120°，适合配合透镜进行二次配光。

核心材料与封装技术详解：决定寿命与光效的关键

很多客户问我：“同样是3535，为什么有的几毛钱，有的几块钱？”答案全在材料和工艺里。恒彩电子在研发过程中发现，支架材质和芯片工艺直接决定了灯珠的“生死”。

支架材质对比：陶瓷基板 vs PPA/PCT支架

这是3535与其他中小功率灯珠（如2835）最大的分水岭。

• PPA/PCT支架：本质是塑料，导热系数低，长时间高温下容易黄化、脆裂。只适合0.2W-0.5W的小功率应用。
• 陶瓷基板（Al2O3 或 AlN）：这是3535的标配。陶瓷不仅绝缘性好，更重要的是导热系数极高（氧化铝约20-30 W/m·K，氮化铝可达170 W/m·K以上），且热膨胀系数与芯片接近。

这意味着，当你在户外使用大功率洗墙灯时，陶瓷基板能迅速把芯片产生的热量导出去，确保灯珠不“烧心”。

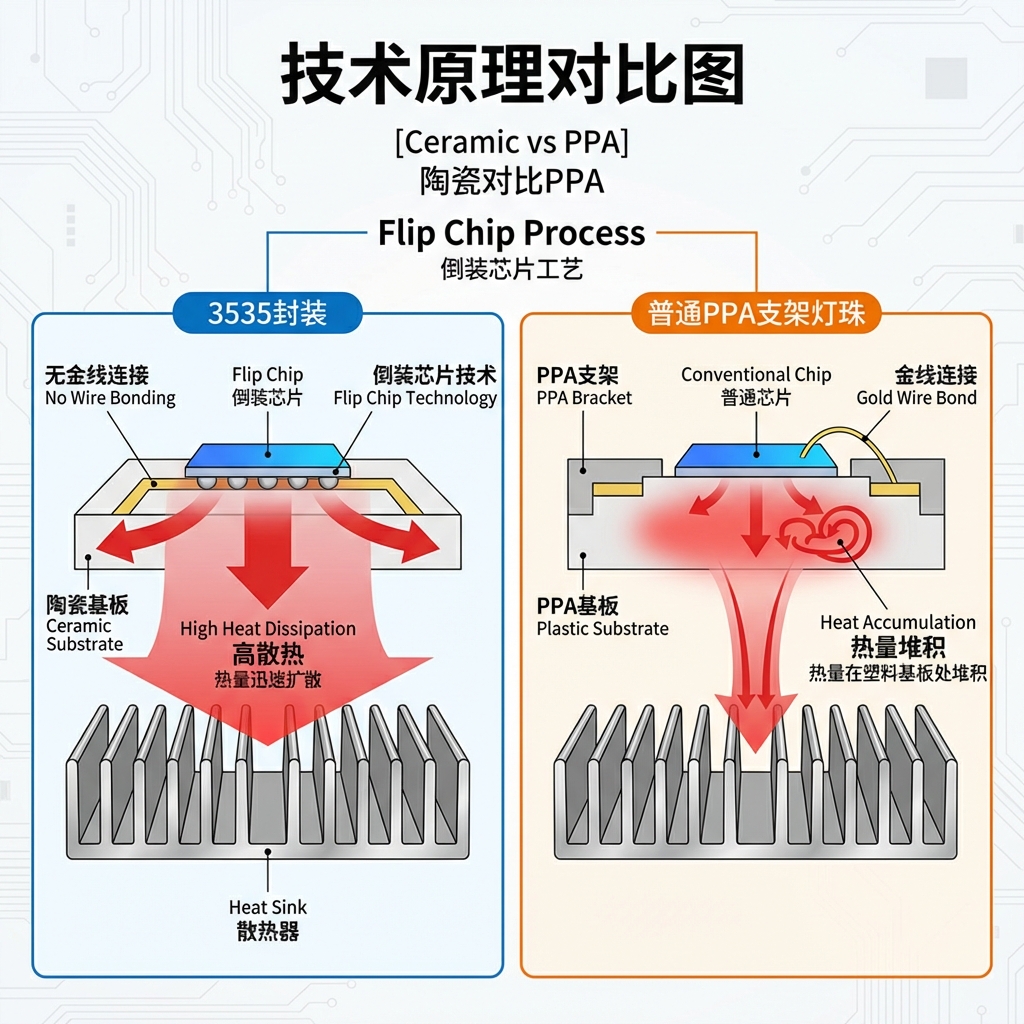

芯片封装工艺：倒装芯片（Flip Chip）与正装技术

为了追求更高的稳定性，现在的中高端3535双色温灯珠越来越多地采用倒装芯片（Flip Chip）技术。

传统的正装芯片需要打金线连接电极，金线在冷热冲击下容易断裂，导致死灯。而倒装芯片直接通过共晶焊接到基板上，无金线封装。这不仅消除了金线断裂的风险，还大大降低了热阻。如果你的项目应用在震动较大或温差剧烈的环境（如车灯、户外景观），倒装工艺是首选。

荧光粉配比与高显指（High CRI/Ra>90）实现方案

想要实现双色温的高显指（High CRI），对荧光粉的配方要求极高。

• 暖白端：需要加入高性能的氮化物红粉，以提升R9（饱和红色）的数值，让肤色更红润。
• 冷白端：需要调整绿粉和铝酸盐黄粉的比例，避免光色发绿。

数据显示：使用全光谱荧光粉方案的3535双色温灯珠，相比普通方案，蓝光危害（RG0）可降低30%以上，且在全色温段内显指均能维持在95以上。

3535双色温灯珠 vs 常见型号（2835、5050、3030）对比分析

选型就像选鞋子，合脚才最重要。为了让大家更直观地理解，我做了一个对比表格。

型号参数对比表

3535 vs 2835：功率密度与散热极限的工程对比

简单来说，2835是“轻骑兵”，3535是“重装坦克”。

如果你做的是室内灯带或者吸顶灯，追求低成本和均匀发光，2835绝对是王者。但如果你要把灯珠用在户外，或者需要单颗出光量很大（比如射灯），2835的散热支架根本扛不住大电流带来的热量，很快就会光衰。这时候，必须上陶瓷基板的3535。

更多关于陶瓷封装的细节，可以参考我们的技术文章：3535陶瓷正白暖白双色温LED灯珠详解：材料特性、封装优势与应用指南，里面详细对比了陶瓷与普通支架的导热数据。

3535 vs 5050：集成度与光斑均匀性

5050封装很大，内部可以放RGB甚至RGBW多颗芯片。但在双色温应用中，3535因为尺寸更小，配合透镜时更容易控制光束角（Beam Angle）。5050由于发光面较大，如果透镜匹配不好，容易出现边缘黄晕。

为何大功率户外及洗墙灯更青睐3535？

户外灯具面临两大杀手：高温和硫化。

空气中的硫元素会腐蚀镀银层，导致灯珠发黑死灯。3535陶瓷封装通常采用镀金工艺或特殊的抗硫化材料，气密性远好于塑料支架的3030或2835。所以，做工程照明的客户，哪怕成本高一点，也倾向于指定3535。

光学特性与电气性能深度剖析

了解完硬件结构，我们来看看它的“软实力”——光学表现。

色温可调范围与线性变化

3535双色温灯珠的魅力在于CCT Tuning。从暖色（如2700K）逐渐过渡到冷色（如6500K），中间会经过3000K、4000K、5000K等常用色温。

在电路设计时，必须注意等流明设计。因为冷白芯片通常光效比暖白高，如果只是简单的电流对半开，混合出来的中间色温可能会偏冷，且总亮度会比单开冷白时低。智能驱动通常会补偿暖白电流，以保持总流明数恒定。

光效（lm/W）与驱动电流的关系

这是一个必须权衡的跷跷板。

Tip：LED并非电流越大越亮。随着电流增加，光效会下降，产生的废热会急剧上升（Droop效应）。建议将3535灯珠驱动在额定电流的70%-80%左右，此时光效最佳，寿命最长。

配光曲线与透镜匹配

3535的封装形式非常适合配合二次光学透镜。由于其发光点集中（近似点光源），很容易设计出极窄角度（如5°、10°）的聚光透镜，用于远距离投射。这在建筑外墙亮化中非常关键。而如果是大发光面的灯珠，很难做成这种强聚光效果。

工程应用场景：3535双色温灯珠的行业解决方案

技术是为了应用服务的。目前3535双色温灯珠主要活跃在以下几个高端领域。

商业与建筑照明：洗墙灯与投光灯

这是3535的主战场。现在的建筑亮化不再满足于单一色温，设计师希望建筑在冬天呈现温暖的3000K，夏天呈现清爽的5700K。

大功率3535双色温灯珠配合DMX512控制系统，可以完美实现这种场景切换。加上其抗紫外线、耐腐蚀的特性，在户外风吹日晒几年依然能保持良好的光色一致性。

智能家居照明：人因照明（HCL）

虽然家用多用2835，但在一些高端磁吸轨道灯、大功率落地灯中，3535依然占有一席之地。它结合PWM调光，可以模拟太阳光一天的变化节奏，早晨冷白唤醒，傍晚暖黄助眠，实现所谓的“人因照明”。

影视与摄影补光

在这个领域，对CRI（显色指数）和TLCI（电视照明一致性指数）要求极高。摄影灯需要极高的亮度输出，且不能有频闪。3535陶瓷灯珠的高导热性允许其在高功率密度下工作，同时定制的高显指荧光粉方案能还原真实的皮肤质感。

电路设计与散热管理：安装与集成的技术要点

买了好灯珠，不会用也是白搭。这里有几个实操建议。

PCB板设计要求：铝基板导热系数

千万别用普通的FR-4玻纤板来焊3535大功率灯珠！必须使用铝基板，且导热系数建议在 2.0 W/m·K 以上。如果是超大功率应用（如单颗3W以上），甚至建议使用热电分离的铜基板。

驱动方式详解：共阳极 vs 共阴极

双色温3535灯珠通常有四个引脚。接线方式主要有两种：

1. 独立控制：4个引脚独立，两路完全隔离。这种最灵活，但布线复杂。
2. 共阳/共阴：内部已经将正极或负极连在一起。采购前一定要和供应商确认驱动器的类型。市面上大部分双色温控制器是共阳极控制（控制负极电流）。

回流焊温度曲线设定

由于3535是陶瓷或EMC材料，它比普通塑料灯珠更耐高温，但也更怕热冲击。

建议回流焊峰值温度控制在 240℃-250℃ 之间，液相时间（>217℃）控制在 60-90秒。升温斜率不要太陡，以免陶瓷基板因热膨胀不均产生隐裂。

常见技术故障与FAQ

在售后服务中，我总结了几个最常见的问题，希望能帮大家排雷。

双色温灯珠出现“偏色”或“混光不均”是什么原因？

1. 透镜问题：使用的透镜不适合混光，导致冷暖光斑分离。建议使用珠面或磨砂面的混光透镜。
2. 排列问题：PCB板上冷暖灯珠间隔太远。
3. 驱动问题：两路电流精度偏差大，或者PWM调光频率低导致人眼察觉到闪烁和色漂。

3535灯珠死灯机理分析

如果排除电源烧毁，死灯多半是因为金线断裂（对于正装芯片）或硫化。如果在化工厂附近或含硫量高的环境使用，一定要选用镀金支架或抗硫化配方的灯珠。此外，虚焊也是一大杀手，钢网开孔要合适，锡膏量要足。

3535双色温灯珠的环保性与节能优势

与传统金卤灯相比，使用3535 LED方案的灯具节能率通常在60%以上。而且所有符合标准的3535灯珠都必须通过RoHS认证，不含铅、汞等有害物质。

结语

3535双色温灯珠并不是一个万能的型号，但它在大功率、高可靠性、精密配光的需求下，是目前最优的解决方案之一。

从陶瓷基板的导热优势，到倒装芯片的稳定性，再到荧光粉的精密配比，每一个环节都凝聚了封装技术的精华。对于追求品质的工程商和品牌方来说，理解这些技术参数，选对合适的3535灯珠，就是项目成功了一半。

2024年的行业数据显示，随着智能照明的普及，双色温大功率器件的市场需求量正在以每年15%的速度增长。

希望这篇文章能帮你在这个增长的市场中，找到最适合你的那颗“芯”。
