很多刚接触LED行业的采购或初级结构工程师，在面对供应商发来的一堆文件时，往往会有一个疑问：灯珠3D数据是什么东西？ 简单来说，它不仅仅是一个可以让产品显得“高大上”的立体图画，它是LED灯珠的数字化双胞胎。
从最基础的层面看，灯珠3D数据包含了灯珠的物理几何尺寸（长宽高、焊盘位置、引脚结构），用于结构工程师进行PCB画板和外壳干涉检查；从进阶层面看，它还包含光学射线模型（Ray File）和热学模型，这是光学工程师进行配光模拟（比如透镜设计）和散热设计的核心依据。没有准确的3D数据，灯具设计就如同盲人摸象。
在我刚入行那几年，我也曾因为轻视了这些数据吃过大亏。记得有一次项目，我们只看了一眼2D图纸上的“2835”，就想当然地认为它能完美适配现有的公模透镜。结果样板出来后，发现灯珠顶部的胶体高度比3D模型中预想的高了0.1mm，直接顶到了透镜底部，导致几十块PCB板全部报废。那个教训让我深刻明白：在LED行业，数据就是良率的生命线。
核心要点快速览
- 物理替身：3D数据（如STEP/IGS格式）不仅展示外观，更精确锁定了SMD或插件灯珠的每一个公差范围。
- 光学灵魂：除了壳体，真正有价值的3D数据包含光线追踪文件（Ray File），决定了光是怎么“跑”出来的。
- 避坑神器：在开模前，利用3D数据进行干涉检查，可以避免灯珠与透镜、外壳“打架”。
- 热学依据：大功率灯珠的3D模型往往包含热阻路径信息，辅助散热器设计。
- 沟通语言：它是连接LED封装厂（如恒彩电子）与下游灯具厂最通用的工程语言。
- 不仅仅是图：切记，一张JPG渲染图不是3D数据，那是给市场部看的，不是给工程师用的。
什么是灯珠3D数据？工程师视角的快速解读
不仅仅是尺寸：从物理模型到光学模型的区别
当我们谈论“灯珠3D数据”时，实际上是在谈论两个完全不同维度的东西，很多B端客户容易混淆。
第一种是机械结构3D（CAD模型）。这种文件通常是.STEP或.IGS格式。它的作用非常直观：告诉你这颗灯珠长什么样，多大，焊盘在哪里。结构工程师拿到它，把它导入到SolidWorks或ProE里，放在PCB板上，看看会不会碰到旁边的电容，或者会不会顶到上面的玻璃盖。
第二种是光学3D模型（Ray File）。这才是灯珠数据的“核心机密”。如果你打开这个文件，你看到的可能不是实体，而是成千上万条射线的起始点和方向。光学工程师用它在TracePro或LightTools软件里跑模拟，预测这颗灯珠加上透镜后，光斑是圆的还是方的，中心光强是多少。
行业专家观点： 一个合格的LED产品开发流程，必须是“结构3D”与“光学3D”并行的。只关注结构而忽略光学模型的匹配，是导致成品灯具光效低下、光斑杂乱的根本原因。
为什么B端采购和研发需要关注它？
对于B端采购来说，你可能觉得只要型号对（比如都是3030）、价格好就行了。但研发部门会告诉你，不同厂家的同型号灯珠，其3D胶体形态可能完全不同。
比如同样是EMC3030，有的厂家做的是平面胶体，有的是凸透镜胶体。这微小的3D结构差异，会导致发光角度从120度变成140度。如果你采购时没索要准确的3D数据确认，后续生产出来的灯具配光曲线就会完全走样，导致客户退货。
常见的3D数据格式解析
为了方便大家理解，我整理了大家在向厂家索要数据时常遇到的格式：
- STEP / STP: 最通用的3D结构格式，几乎所有3D软件都能开，用于看尺寸、做结构。
- IGS / IGES: 和STEP类似，也是曲面数据，通用性强。
- IES / LDT: 这是配光曲线文件，严格来说不是3D模型，但它是3D光学模拟的基础输出结果，照明设计师最爱。
- Ray File (包含.TP, .ASAP等后缀): 真正的光学射线模型，包含数百万条光线数据，用于精密光学设计。
灯珠3D数据的三大核心组成部分
机械结构数据：封装尺寸与焊盘设计
对于SMD（表面贴装）灯珠来说，3D数据中的机械尺寸精度至关重要。比如恒彩电子生产的SMD2835系列，其长宽公差通常控制在±0.1mm以内。
3D数据不仅要展示灯珠本体，更重要的是展示引脚（Pin）的立体形态。在自动化贴片生产中，钢网（Stencil）的开口设计必须依据3D数据中的焊盘尺寸来定。如果数据不准，锡膏印少了会虚焊，印多了会连锡短路。
光学分布数据：IV曲线与光线追踪
这是很多初学者容易忽略的部分。灯珠3D数据不仅仅是壳子，还包括“发光面（LES）”的定义。
在3D光学模拟中，我们需要知道光是从哪个面发出来的，侧面有没有漏光。这通常结合IV曲线（电流-发光强度关系）来分析。虽然IV曲线本身是二维图表，但在建立3D光源模型时，它是设定光源功率和光通量的重要输入参数。
如果你正在研究更高端的传感类光源，对这部分数据的要求会更高。一篇文章带您深入了解3D VCSEL传感LED灯珠 这篇文章就详细介绍了在传感领域，3D数据如何影响精准度。
热学模型数据：热阻与散热模拟
虽然肉眼看不到“热”，但在高级的3D仿真软件（如Flotherm）中，灯珠被简化为一个包含热阻（Rth）与热容的3D网络模型。
大功率LED（如陶瓷5050或EMC3030）工作时发热量巨大。工程师需要通过这个3D热模型，模拟热量如何从芯片（Chip）传导到支架，再传导到铝基板。如果厂家提供的3D模型中没有准确的热接触面定义，散热器的设计就只能靠猜，极易导致灯珠过热死灯。
深入解析：3D数据如何精准描述LED灯珠规格
读懂灯珠上的“数字”：3D数据与型号对应
很多人问“灯珠上的数字都是什么意思”，其实这些数字大部分直接对应了3D数据中的长和宽。
- 2835: 代表长3.5mm，宽2.8mm。
- 5050: 代表长5.0mm，宽5.0mm。
- 3030: 代表长3.0mm，宽3.0mm。
但是，这只是“占地面积”。3D数据最大的价值在于告诉你高度（Height）和发光面形状。同样是5050，有的是平面的，有的是带球透镜的，这在数字上看不出来，必须看3D模型。
3mm灯珠与贴片灯珠在3D建模中的差异
如果你搜索“3mm灯珠参数”，通常指的是传统的直插式（DIP）LED。它和现在主流的SMD贴片灯珠在3D数据上有巨大差异。
- 3mm DIP灯珠: 3D模型通常包含一个长长的引脚和子弹头形状的环氧树脂透镜。建模时必须考虑引脚弯折的空间。
- SMD贴片灯珠: 3D模型像一个小方块，重点在于底部的散热焊盘设计。

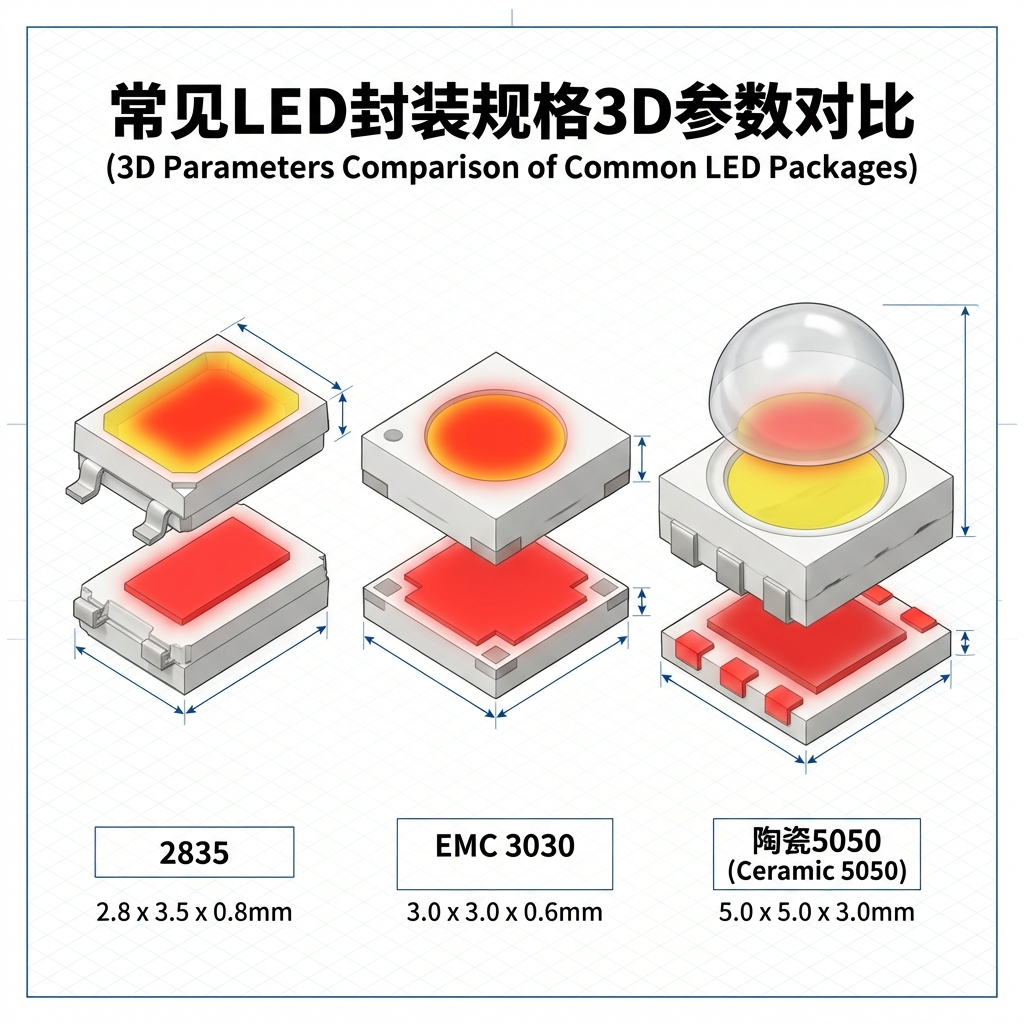

不同规格参数对比表
为了直观展示，我整理了一份常见规格的3D数据关注点对比：
| 灯珠规格 | 典型尺寸 (mm) | 3D数据核心关注点 | 适用场景 |
|---|---|---|---|
| SMD 2835 | 2.8 x 3.5 x 0.8 | 发光面大小、支架厚度 | 室内照明、灯带 |
| EMC 3030 | 3.0 x 3.0 x 0.6 | 反光杯口径、胶体高度 | 商业照明、路灯 |
| 陶瓷 5050 | 5.0 x 5.0 x ~3.0 | 硅胶透镜曲率、热沉焊盘 | 大功率工矿灯、投光灯 |
| 3mm直插 | Dia 3.0 x H 5.0 | 引脚长度、可视角度 | 指示灯、广告屏 |
工程实战：利用3D数据规避LED应用中的常见问题
结构干涉检查：别让透镜压坏金线
在设计一款射灯时，我们通常会给COB或大功率贴片灯珠配一个二次光学透镜。
实用技巧： 在3D设计软件中，将恒彩电子提供的LED STP文件装配到位后，一定要开启“干涉检查（Interference Detection）”功能。
很多时候，灯珠内部的金线是有弧度的（线弧），虽然肉眼看着不高，但如果透镜设计得过于紧凑，直接压在金线上，冷热冲击几次后，金线就会断裂，导致死灯。精确的3D数据会把这个“安全空间”预留出来。
焊接良率提升：基于3D焊盘数据的钢网设计
SMD灯珠的底部焊盘形状往往是不规则的。比如有的散热焊盘大，正极负极焊盘小。
如果只看2D图纸，工程师可能会把钢网开口开得和焊盘一样大。但结合3D数据你会发现，灯珠底部可能有微小的凸起支点。这时候，钢网开口需要做“内缩”处理，或者架桥设计，防止锡珠产生。这些工艺细节，都藏在精准的3D模型里。
散热模拟：预防光衰
根据2023年LED行业可靠性报告显示：超过65%的LED早期失效归因于热管理不当，而其中一半是因为设计阶段未准确评估热阻通道。
有了包含热学参数的3D模型，我们就可以在不开模的情况下，模拟出灯珠在封闭外壳内工作1小时后的结温（Tj）。如果模拟显示结温超过105℃，那就必须修改散热器结构，或者更换热阻更低的灯珠型号。
常见疑问解答 (关于LED数据模型)
厂家提供的3D数据通常包含光线追踪(Ray File)文件吗？
不一定。 大部分厂家官网只能下载到STEP（结构）文件。像Ray File这种专业光学文件，通常需要联系原厂销售或技术支持申请。对于恒彩电子这样拥有独立实验室的高新技术企业，我们通常会为B端客户提供完整的测试数据支持，包括IES和Ray File。
只看2D图纸不看3D数据，在LED选型中会有什么风险？
风险非常大。2D图纸无法直观反映灯珠的发光角度立体分布，也无法准确表达透镜表面的曲率。最常见的后果是：做出来的灯具光斑有黄圈（黄斑），或者结构上装配不进去，导致模具返修，浪费几万甚至几十万的模具费。
如何验证从厂家获取的灯珠3D数据的准确性？
最好的办法是“实物测绘”与“小样测试”。拿到样品后，用卡尺或二次元投影仪简单测量关键尺寸（长、宽、胶体高度），与STEP文件对比。对于光学数据，可以将灯珠点亮，用照度计简单测试中心光强，看看是否与模拟结果数量级一致。
3D数据中的发光面(LES)尺寸对光学设计有什么影响？
影响巨大。LES越小，光学设计的“聚光”能力越强，光束角可以做得越窄（比如射得更远）。LES越大，光越柔和，但难以聚光。在3D模拟中，如果LES尺寸设置错误，会导致透镜效率计算完全失真。
数据驱动的高质量LED照明设计
在这个数字化制造的时代，灯珠3D数据已经不再是辅助资料，它是产品研发的基石。从一颗小小的3mm灯珠到大功率的EMC3030，每一个数据的背后都代表着光学的精密与制造的严谨。
对于我们每一位从业者来说，学会看懂、用好这些3D数据，不仅能提升工作效率，更能为公司节省昂贵的试错成本。
如果您在寻找数据精准、性能稳定的LED光源，或者在光学设计中遇到了数据匹配的难题，欢迎随时与恒彩电子的团队联系。我们拥有近二十年的封装技术积淀，不仅提供高品质的灯珠，更乐意为您提供全套的光学模拟数据支持，助您的产品光彩夺目。
