LED3535红外发光角度120 是一种采用3.5mm x 3.5mm标准尺寸封装、具备120度广角光束的高功率红外LED光源，它主要用于需要大范围均匀补光的安防监控、机器视觉及工业检测领域。这种光源解决了传统窄角度LED产生的中心过曝问题，能在红外夜视环境中提供类似“泛光灯”的均匀视野。
还记得我刚入行那会儿，为了解决摄像头夜视画面中间亮、四周黑的“手电筒效应”，我们在实验室里反复测试了无数种透镜组合。那时候我就意识到，与其在透镜上费劲，不如直接从光源的发光角度入手。现在的 LED3535红外发光角度120 已经是非常成熟的解决方案了，它不需要复杂的二次光学设计就能覆盖大部分广角摄像头的视场。
为了让你快速抓住重点，这里整理了这款光源的核心速览：
- 封装尺寸：3.5mm x 3.5mm，适合高密度贴片。
- 发光角度：120°，提供均匀的广角面光。
- 常用波长：850nm（微红暴）、940nm（无红暴）、以及特殊的1200nm等。
- 工作电压：通常在 1.4V - 1.8V 之间（取决于波长和电流）。
- 功率等级：支持 1W-3W 甚至更高的大功率驱动。
- 散热性能：常采用陶瓷基板，热阻低，适合长时间工作。
- 主要应用：广角安防摄像头、车牌识别、面部识别补光。
深度解析：什么是LED3535红外发光角度120？
3535封装尺寸的物理定义与结构特点
当我们提到“3535”时，指的是LED灯珠的长和宽均为3.5毫米。这个尺寸在LED行业是一个非常经典的“黄金标准”。为什么这么说？因为它在体积足够小巧的同时，又预留了足够的空间来放置大尺寸的芯片和散热焊盘。
相比于小功率的2835或3014封装，LED3535是为“大心脏”而生的。它内部通常封装的是42mil或更大尺寸的垂直结构红外芯片。这种结构决定了它能承受更大的电流，从而激发出更强的红外辐射强度。对于需要穿透黑暗的红外补光灯来说，大芯片意味着更远的照射距离和更清晰的画面。

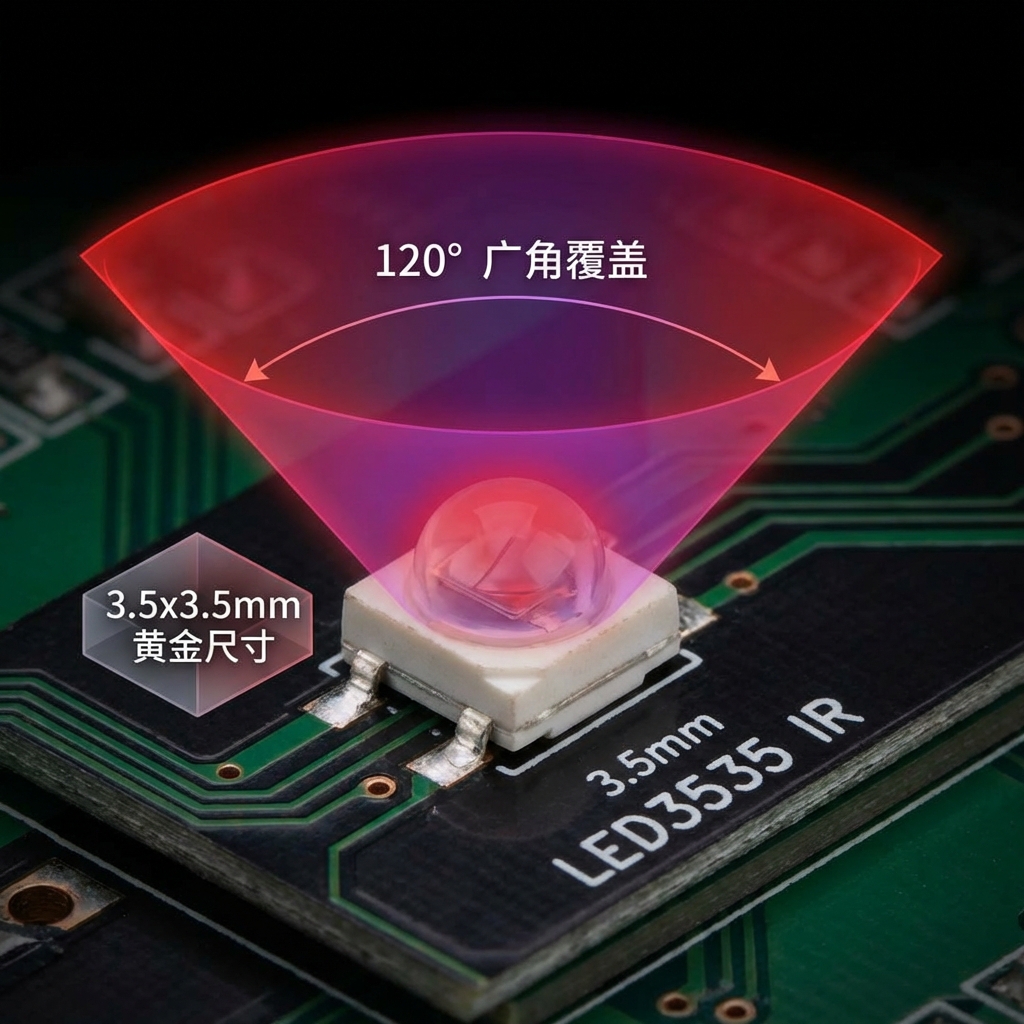

120度发光角的广角光学特性及其物理意义
发光角度120度，意味着光线从灯珠发出后，向四周扩散的范围非常广。你可以把它想象成是一个喷淋头，水流不是聚成一条线射出去（像激光或手电筒），而是像花洒一样均匀地撒开。
在光学物理上，120度通常指的是“半强角”（θ1/2），即光强衰减到中心光强一半时的角度范围。选择120度的物理意义在于：
- 匹配镜头：现代安防监控摄像头的镜头大多是广角的（如2.8mm或4mm镜头，视场角往往在90°-110°之间）。120度的光源正好能覆盖这个范围，不会出现画面边缘黑暗的情况。
- 光斑均匀：光线分布更平缓，被照射物体表面的亮度差异小，有利于图像传感器采集到高质量的信号。
行业专家观点 “在广角监控场景中，光源的角度如果小于镜头的视场角，画面必然会出现‘隧道效应’。120度封装不仅是物理极限的平衡，更是目前匹配广角短焦镜头最高效的光学选择。”
LED3535红外光源的核心技术参数详解

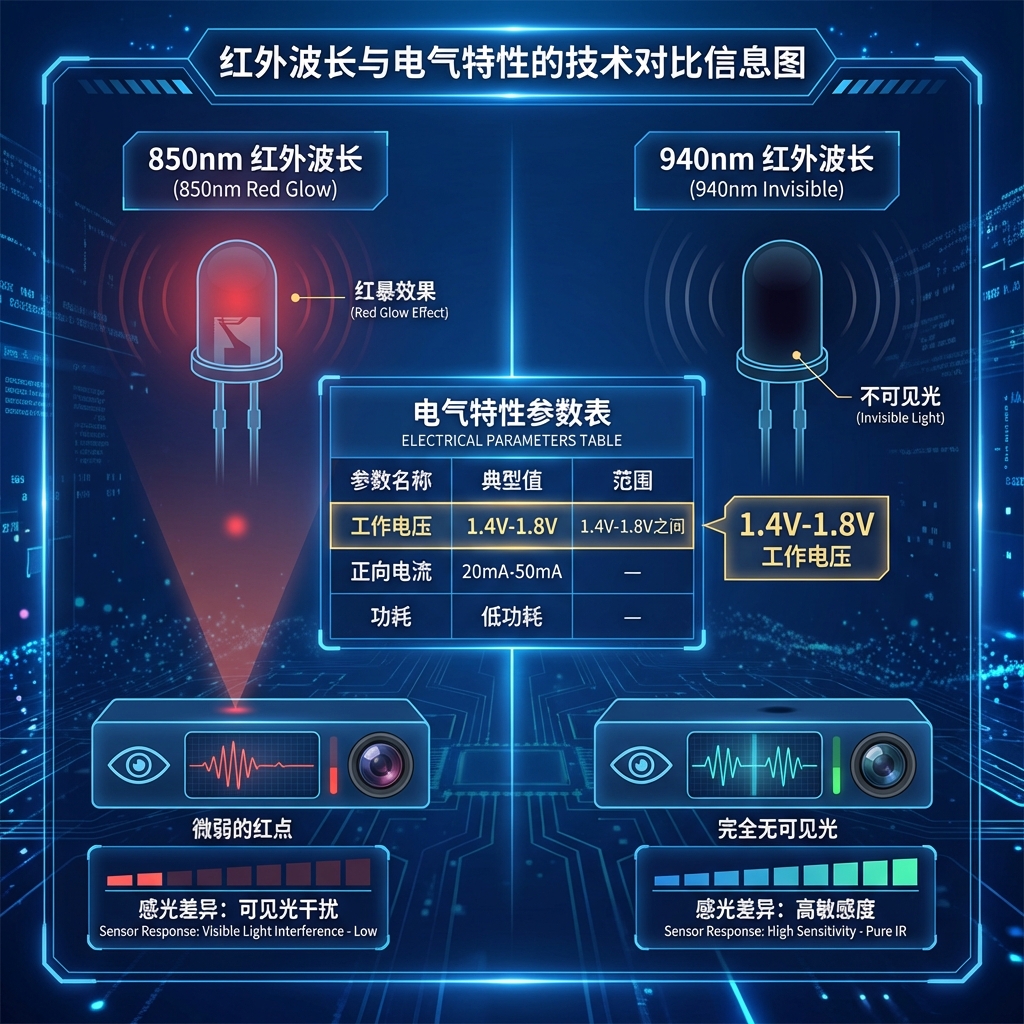

波长光谱分析：从常用的850nm、940nm到特殊的1200nm红外LED
选择红外LED，波长是第一道门槛。不同的波长决定了光的隐蔽性和传感器的感光效率。
- 850nm：这是目前效率最高的波段。传感器对它的感光度很好，能让画面更亮、噪点更少。缺点是灯珠在工作时会有一个红色的“红暴”点，肉眼可见。
- 940nm：主要用于隐蔽需求，如银行ATM机或婴儿监控。它工作时完全不可见，但摄像头的感光效率会比850nm低约30%-40%，需要更大的功率来补偿。
- 1200nm及其他：在一些特殊的工业检测、医疗透视或水分检测中，我们会用到1050nm、1200nm甚至1300nm的波段。
如果您正在寻找特定波长的详细规格，比如想了解 LED3535红外发光角度120 在不同电流下的具体表现，可以查看详细的技术规格书。
电气特性：红外LED的正向工作电压(Vf)与额定电流关系
搞懂电压和电流，是电路设计的基础。红外LED多少电压才合适？这与可见光LED有很大不同。
| 波长 (nm) | 典型正向电压 Vf (V) @350mA | 典型正向电压 Vf (V) @700mA | 备注 |
|---|---|---|---|
| 850nm | 1.4 - 1.6V | 1.6 - 1.8V | 电压较低，驱动效率高 |
| 940nm | 1.3 - 1.5V | 1.5 - 1.7V | 压降更低，需注意限流 |
| 1050nm+ | 1.0 - 1.4V | 1.2 - 1.6V | 长波长通常电压更低 |
红外LED属于电流驱动型器件。随着电流的增加，电压会有微小的上升，但光功率会线性增加。一定要注意，不要直接用恒压源驱动，必须配置恒流驱动电源，否则很容易因为热失控烧毁灯珠。
辐射强度(Radiant Intensity)与电光转换效率计算
对于白光LED，我们看流明（lm）；但对于红外LED，我们看辐射功率（mW）或辐射强度（mW/sr）。
一个优质的LED3535封装，在1W的电功率输入下，应该能产生300mW-500mW左右的光功率。这个电光转换效率（WPE）是衡量灯珠质量的关键指标。效率越高，意味着发热越少，系统越稳定。
120度发光角度在红外补光中的光学优势

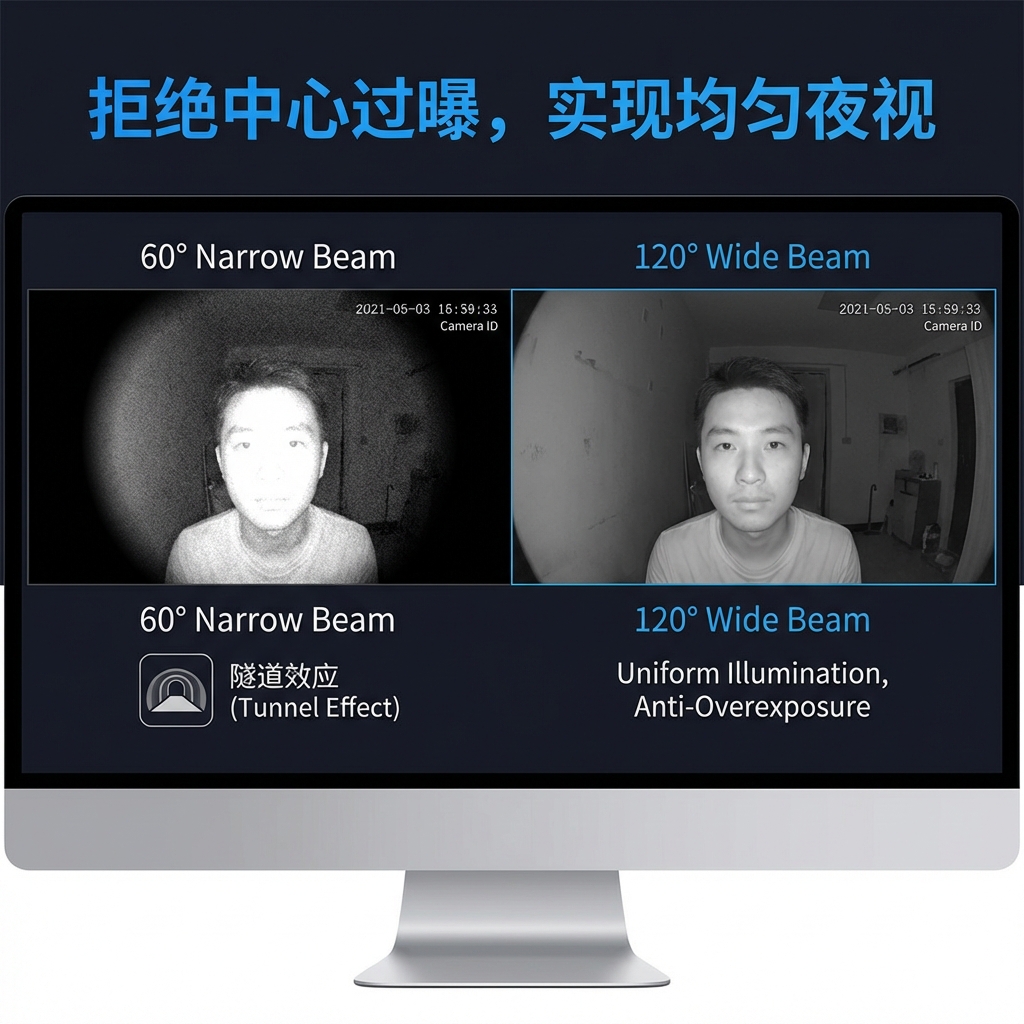

广角覆盖与光斑均匀度：解决中心过曝与暗角问题
很多工程师在调试夜视效果时，最头疼的就是“人脸过曝”。当一个人走到摄像头中间时，脸部白茫茫一片，看不清五官，而背景却是漆黑的。这通常是因为使用了角度过窄（如30度或60度）的红外灯。
120度的LED3535红外灯珠，能把光能量“摊薄”了撒出去。虽然单位面积的光强看起来降低了，但整体画面的动态范围（Dynamic Range）却提升了。这就像是在房间里开了一盏吸顶灯，而不是只开了一个台灯，整个房间的亮度是均衡的。
光学对比：120度 vs 60度/90度发光角的覆盖面积与穿透力差异
- 60度：像一把利剑，穿透力强，照射距离远（比如能照100米），但覆盖宽度窄。适合长焦镜头，看远处的车牌或围墙周界。
- 90度：折中方案，适合标准的4mm-6mm镜头。
- 120度：像一面盾牌，覆盖面积极大，但穿透距离相对较短（通常在20-40米内）。它是广角2.8mm镜头的绝配。
数据洞察 市场研究机构Markets and Markets的数据显示，随着民用安防（如家用摄像头、可视门铃）的普及，对120度广角红外光源的需求在2023年增长了约15%，且趋势还在上升。因为家庭场景大多是短距离、大范围的监控。
与安防监控镜头的视场角(FOV)匹配原则
这里有一个黄金法则：光源角度 ≥ 镜头视场角。
如果你的镜头FOV是100度，而你用了90度的红外灯，那么画面四个角就会出现明显的暗区（Vignetting）。使用120度的LED3535，可以预留出20度的余量，利用光斑边缘相对柔和的衰减区来填充画面边缘，达到完美的补光效果。
决定红外LED寿命与效能的材料工艺
3535封装的热管理：陶瓷基板与EMC支架的散热性能对比
在大功率应用中，热是最大的敌人。LED3535主要有两种支架材料：
- 陶瓷基板（Ceramic）：这是恒彩电子这类高端封装厂的首选。陶瓷的热导率极高，且绝缘性好，能把芯片产生的热量瞬间导到底部的焊盘上。对于需要7x24小时工作的红外监控灯板，陶瓷3535是寿命的保障。
- EMC（Epoxy Molding Compound）：这是一种增强型环氧树脂。虽然耐热性比普通PPA好，但相比陶瓷，它的导热能力还是稍逊一筹。不过它成本相对较低，适合对成本敏感的消费级产品。
金线焊接与芯片固晶工艺对耐大电流冲击的影响
你可能在显微镜下看过灯珠内部，那几根细细的线就是金线。在红外LED灯珠的参数中，金线的粗细和纯度直接决定了能过多少电流。
优质的LED3535通常采用99.99%的纯金线，并使用双线甚至四线焊接工艺。这不仅是为了降低电阻，更是为了增加保险——万一断了一根，灯珠还能亮。固晶胶的选择也至关重要，必须使用高导热的银胶或共晶焊技术，确保芯片不“发烧”。
实用建议 在选型时，不仅要看规格书上的最大电流，还要询问厂家使用的是金线还是合金线。合金线在大电流、高湿度的环境下，氧化断裂的风险比金线高出30%以上。
技术对比：LED3535与其他红外封装形式的差异
LED3535 vs LED2835/3030：功率密度与稳定性深度评测
很多客户问我：“能不能用便宜的2835来代替3535？”
答案是：看功率。
- 2835：一般用于0.2W或0.5W的中小功率。它的散热焊盘比较小，如果你硬要给它通1W的电流，光衰会非常快，可能三个月后亮度就掉一半。
- 3535：天生就是为1W-3W甚至5W设计的。它的散热面积是2835的数倍。
在红外led光源的选择上，如果你的设计目标是照射距离超过10米，或者需要长期在户外高温环境下工作，3535绝对是比2835更稳妥的选择。
为什么大功率红外应用更倾向于选择3535封装？
除了散热，透镜的匹配性也是原因之一。市场上针对3535封装的二次光学透镜（Lens）种类最丰富。虽然120度通常不需要透镜，但如果你后期想改成90度，3535有现成的透镜配件可选，而其他非标尺寸则需要开模定制，成本高昂。
LED3535红外LED的关键应用场景与工程匹配
安防监控：广角夜视摄像头的最佳红外补光方案
这是LED3535红外发光角度120的主战场。无论是小区的半球摄像机，还是停车场的大广角枪机，或者是可视门铃，都需要这种大角度的光源。
恒彩电子在这个领域拥有近二十年的封装技术背景，我们发现，现在的安防厂商越来越追求“隐蔽性”和“光污染控制”。120度光源因为光线分散，单个点的刺眼程度大大降低，非常符合这一趋势。
工业传感与机器视觉：120度均匀光场的重要性
在流水线上，机器视觉相机需要给快速移动的产品拍照。如果光源不均匀，产品的边缘就会出现阴影，导致AI判断错误。
使用高密度的LED3535阵列（比如做成条形光源），配合120度的发光角，可以在近距离内形成一个几乎无死角的均匀光场，这对于检测PCB板缺陷、读取条形码等应用至关重要。
生物识别与医疗检测中的特定波长应用
除了安防，120度红外LED还用于静脉识别、虹膜识别等生物特征提取。这时候光线的均匀性直接关系到识别的准确率。特别是在1200nm红外led波段，它可以穿透某些塑料或液体，用于检测不透明容器内的液位，或者分拣废旧塑料，这时候广角覆盖能提高检测效率。
常见问题解答
Q: LED3535红外LED的典型工作电压范围是多少？A: 大多数红外LED（850nm/940nm）的电压在1.4V到1.8V之间。波长越长，电压通常越低。设计电路时请务必按电流驱动，而不是电压驱动。
Q: 120度发光角度是否会影响红外线的有效照射距离？A: 会的。相比于30度或60度，120度将光能量分散到了更大的区域，因此单位面积的光强（光照度）会下降。它适合近距离（0-30米）的大范围监控，而不是远距离点状监控。
Q: 如何处理高功率驱动下LED3535的散热问题？A: 必须使用铝基板（MCPCB）或铜基板。PCB板上的绝缘层导热系数至少要达到2.0W/m·K以上。如果功率很大，还得在灯板背面加装散热器或导热硅胶垫，直接贴合在外壳金属面上。
Q: 850nm和940nm红外LED在肉眼视觉上有什么区别？A: 850nm在工作时，灯珠中心会有一个红色的亮斑（红暴）；940nm在工作时，肉眼几乎完全看不到任何光亮，非常隐蔽，但需要配合对940nm敏感的摄像头使用。
选择合适的红外光源建议
在设计红外照明系统时，LED3535红外发光角度120 提供了一个极佳的平衡点：它在保持小巧体积的同时，提供了强大的功率处理能力和完美匹配广角镜头的光学特性。
如果你正在开发一款需要宽视野夜视能力的设备，或者需要高均匀度的工业光源，切记不要只看价格。一颗采用优质陶瓷基板、高纯度金线封装的LED，虽然成本略高，但它能帮你省去后期无数的售后维护麻烦。毕竟，在看不见的红外世界里，稳定性才是硬道理。
