3535陶瓷叠晶850红外LED是一种采用3.45×3.45mm陶瓷基板封装、内部垂直堆叠双芯片（或多芯片）的高功率红外光源。这种设计使得单一器件在保持极小尺寸的同时，能够承受1-3W的大功率输入，并发出波长为850nm的近红外光，广泛应用于远距离安防监控、人脸识别及机器视觉领域。
我见过太多项目因为选错了灯珠而功亏一篑。记得有一次，我帮一个做户外监控的客户排查故障，发现他们的摄像头一到夏天就“瞎”了，画面全是噪点。拆开一看，原来的PPA塑料封装灯珠早就因为过热光衰严重。那一刻我更加确信，对于追求稳定性的B端硬件来说，换用陶瓷基板和叠晶技术的红外方案，不仅是性能的升级，更是品牌口碑的救命稻草。
核心选型要点速览：
高功率密度： 双芯片叠晶结构，单颗可达1-3W，一颗顶过去好几颗。
极致散热： 陶瓷基板导热系数远超塑料，只有把热导出去，光才能稳得住。
电压优势： 2.6-3.0V的高压设计，比普通低压红外更适配主流驱动方案。
波长特性： 850nm是摄像头的“黄金搭档”，感光效率比940nm高出不少。
双金线工艺： 即使在大电流冲击下，也能保证连接的可靠性。
应用广泛： 从几百米的安防补光到几厘米的虹膜识别都能胜任。
产品尺寸： 3.453.452.3mm
电压范围： 2.6-3.0V（双芯串联带来的高压优势）
电流范围： 350-700mA（高电流承载能力）
工艺特点： 双金线工艺，知名芯片
850nm（红暴）： 会在灯珠表面看到微弱的红点（红暴现象）。
940nm（无红暴）： 人眼完全不可见，极其隐蔽。
PCB选择： 强烈建议使用高导热铝基板（MCPCB），甚至是铜基板。FR-4玻纤板在3W功率下基本无法满足散热需求。
焊盘设计： 确保灯珠底部的散热焊盘与PCB充分接触，锡膏覆盖率最好达到85%以上。
外壳配合： 铝基板背面必须紧贴金属外壳或散热器，中间涂抹导热硅脂。
快速解析：什么是3535陶瓷叠晶850红外LED？
当我们谈论“3535陶瓷叠晶”时，我们实际上是在谈论目前红外补光领域的高端工艺集合体。这里的“3535”指的是封装尺寸为3.45mm × 3.45mm，这是一个通用的工业标准尺寸，意味着它可以轻松替换市面上大多数同规格的灯珠，无需重新设计PCB板。
核心定义：陶瓷基板与双芯片叠晶结构的结合
普通的LED可能只有一颗芯片平铺在支架上，而“叠晶”技术则是将两颗大尺寸的红外芯片垂直堆叠或并排封装。这种结构最大的好处就是光功率密度倍增。你不需要增加灯板的面积，就能获得双倍的亮度输出。而为了承载这样高密度的热量，普通的塑料支架已经无能为力，必须使用陶瓷基板（如氮化铝），利用其绝缘且高导热的特性来快速散热。

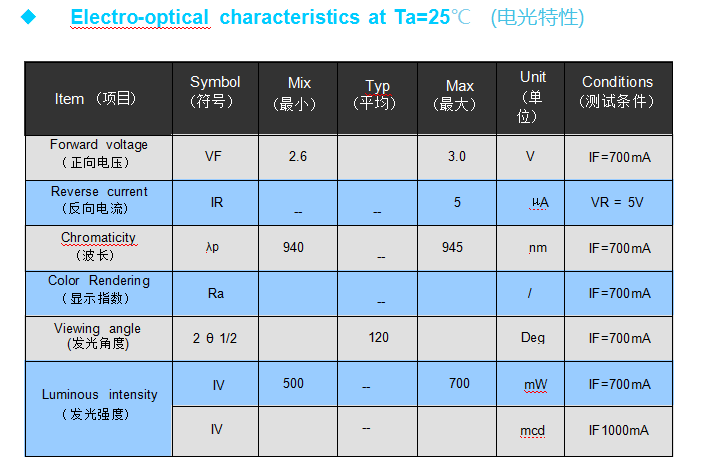

关键规格速览
以恒彩电子的HC3535ESDJIR94-1C45型号为例，我们可以看到这类产品的典型参数：
如果您正在为新的安防项目寻找高可靠性的光源，建议详细查看这款 3535陶瓷叠晶850红外 的具体规格书，特别是其在高温环境下的光衰曲线。
技术深度：为何高端应用需选择3535陶瓷叠晶封装？
很多采购在初次接触时会问：“为什么陶瓷封装比普通EMC或PPA封装贵？”这其实是一笔长远的账。
热管理优势：陶瓷 vs 塑料
电子元器件的头号杀手就是“热”。传统的PPA（聚邻苯二甲酰胺）塑料支架，导热系数通常只有0.2-1.0 W/m·K左右。而3535封装使用的陶瓷基板，导热系数通常在20 W/m·K以上，甚至更高。
💡 行业洞察： 在红外LED领域，结温（Tj）每升高10℃，寿命就可能缩减一半。陶瓷基板就像一条高速公路，能瞬间将芯片核心产生的热量传递到铝基板上，这是塑料支架这种“羊肠小道”无法比拟的。
叠晶结构解析：小空间，大能量
叠晶技术不仅仅是把芯片堆起来那么简单。双芯片串联结构（HV）直接提升了工作电压（从常见的1.5V提升至3V左右）。这在工程设计上有一个巨大的好处：提高电源转换效率。在同等功率下，较高的电压意味着较低的电流，从而减少了线路上的发热损耗。
对于恒彩电子这样拥有近二十年封装技术背景的企业来说，如何通过双金线工艺解决叠晶结构中的电气连接稳定性，是其核心竞争力的体现。双金线意味着即使其中一根金线在极端震动或热胀冷缩中断裂，另一根仍能维持工作，大大降低了“死灯”风险。
波长决策：850nm红外与940nm红外的技术与场景差异
在选型时，工程师最纠结的往往是：到底选850nm还是940nm？这直接关系到最终产品的成像质量和用户体验。
感光效率对比
目前的CMOS/CCD图像传感器，对850nm波长的感光灵敏度远高于940nm。简单来说，在同样的功率输出下，850nm的补光效果看起来更亮、照得更远。
隐蔽性与补光距离的权衡
| 对比维度 | 850nm 3535红外 | 940nm 3535红外 |
|---|---|---|
| 肉眼可见性 | 微弱红光（红暴） | 完全不可见 |
| 传感器响应 | 高（图像清晰明亮） | 中低（需更大功率补偿） |
| 补光距离 | 远（适合50米以上） | 近（适合20米以内） |
| 典型场景 | 安防摄像头、闸机、停车场 | 婴儿监护、车内DMS、隐蔽侦察 |
📊 数据支撑： 根据 Global Market Insights 的数据，全球红外 LED 市场预计在 2024 年至 2032 年间将以超过 15% 的年复合增长率增长。其中，由于对清晰成像的刚需，850nm 规格在工业和安防领域的占比始终居高不下。
选型建议： 如果你的应用场景是小区监控、道路卡口或者人脸识别闸机，用户对那个微弱的红点不敏感，那么请毫不犹豫地选择850nm，因为它的性价比和图像质量是最高的。
3535陶瓷叠晶850红外在人脸识别与虹膜识别中的应用
随着智能门锁和刷脸支付的普及，3535陶瓷红外LED不再局限于室外监控，开始大量进入精密识别领域。
生物识别的特殊要求
人脸识别和虹膜识别对光源的均匀性和辐照强度要求极高。如果光照不均匀，会导致人脸特征提取失败。陶瓷叠晶LED由于功率密度大，配合30°或60°的透镜，可以打出非常“硬”且均匀的光斑。
智能门锁与闸机场景
在智能门锁中，电池续航是关键。恒彩电子的3535叠晶系列由于采用了知名芯片和高效封装，能在毫秒级的瞬间爆发高强度红外光，配合摄像头的快门同步，既保证了识别率，又极大节省了电量。
抗干扰能力
在大堂、室外等自然光复杂的环境下，宽光谱的光源容易受到干扰。850nm是一个相对窄的波段，配合摄像头端的滤光片，可以有效滤除阳光中的可见光干扰，确保在逆光或强光下也能准确识别人脸。
安防监控与机器视觉的工程化设计指南
选好了灯珠，怎么用好它也是一门学问。对于研发工程师来说，以下几点是设计PCB时的必修课。
散热系统设计
千万不要因为是陶瓷基板就掉以轻心。
驱动电路匹配
3535叠晶LED通常是双芯串联，正向电压（Vf）在2.6-3.0V之间。推荐使用恒流驱动IC，而不是简单的恒压电阻限流。因为LED不仅是发光体，也是半导体，温度升高时Vf会下降，如果电压恒定，电流就会失控猛增，导致烧毁。
💡 专家建议： 在设计机器视觉光源时，可以利用3535的高过载能力，采用脉冲驱动（PWM）模式。在极短的时间内（如100μs）通入甚至超过额定值2倍的电流，可以获得瞬间极高的亮度，用于高速抓拍，同时不影响平均寿命。
合规与安全：IEC 62471光生物安全认证的重要性
现在出口欧美的安防产品，对光生物安全查得非常严。红外光虽然不可见，但高强度的红外辐射依然可能对视网膜造成热损伤。
红外辐射的安全阈值
根据 IEC 62471 标准，光源被分为豁免类（无危险）、1类（低危险）、2类（中度危险）等。高功率的3535陶瓷红外LED，特别是在使用了聚光透镜后，往往属于风险组。
因此，像恒彩电子这样的一线大厂，都会对主力型号进行严格的 LM-80 寿命测试 和 EN62471 光生物安全认证。这不仅是对用户的保护，也是帮您的终端产品（如监控摄像机）更顺利地通过CE、UL等国际认证。
常见疑问解答
双芯片叠晶结构是否会增加驱动设计的复杂度？恰恰相反。双芯串联提高了电压（~3V），这与单节锂电池的电压（3.7V-4.2V）非常接近，使得在某些便携设备中，升降压电路的效率更高，反而简化了设计难度。
3535陶瓷红外LED的典型寿命是多少小时？在散热设计合理（结温控制在85℃以下）的前提下，陶瓷封装的红外LED寿命通常可以达到50,000小时以上，甚至在10万小时后仍能保持70%以上的亮度输出。
如何区分市面上的普通陶瓷与高导热氮化铝陶瓷基板？肉眼较难分辨，但可以通过热阻测试。如果不具备测试条件，选择像恒彩电子这样有自建实验室和长期技术积累的品牌更为稳妥，其核心团队来自光学研究院，对材料把控更为严格。
安防补光阵列中，灯珠间距有要求吗？有。虽然陶瓷散热好，但高密度排布（如阵列式红外灯）会导致热量堆积。建议灯珠间距至少保持在封装宽度的1.5倍以上，并确保铝基板有足够的热容。
从安防监控的“千里眼”，到智能门锁的“守门员”，3535陶瓷叠晶850红外LED 凭借其耐高温、高功率密度和优异的光学特性，正在成为行业的中流砥柱。
对于正在进行方案选型的您来说，与其在低端塑料封装产品中由于光衰问题反复售后，不如一步到位，选择更稳定、更具长远竞争力的陶瓷叠晶方案。毕竟，在B端市场，可靠性才是最大的降本增效。如果您需要针对特定焦距或场景的配光建议，欢迎随时与我们的技术团队交流。
