当 320nm 的 UV 灯照射 COP（环烯烃聚合物）材料镜片时，导致温升的核心原理在于光子能量的非辐射跃迁吸收。简单来说，虽然 COP 材料对紫外光有很好的透过率，但它无法 100% 让 320nm 的光子通过。那些被截留的光子能量无法凭空消失，它们撞击材料分子，引发分子剧烈振动，从而将光能直接转化为热能。此外，光源伴随的红外辐射（如果有）和 LED 芯片本身的热传导，也会叠加导致镜片温度升高。
我自己在光学实验室里摸爬滚打了十几年，见过太多因为忽视“光热效应”而导致透镜变形甚至烧焦的案例。记得有一次测试一款高功率 UV 固化设备，仅仅是因为波长偏差了 5nm，原本透明的透镜在几分钟内就变得滚烫并发黄。这告诉我，细节决定成败，尤其是在处理像 320nm 这种高能量波段时，理解背后的物理机制比单纯看参数表更重要。
- 分子振动生热：COP 分子吸收部分 UV 光子能量，引发晶格振动，微观动能转化为宏观热量。
- 透光率非 100%：320nm 处于 UVB 边缘，COP 在此波段存在固有的吸收系数，厚度越大，吸热越多。
- 斯托克斯位移：部分光能被激发后并未以光的形式再次发射，而是以热的形式耗散（非辐射弛豫）。
- 光源热辐射：如果 UV 灯珠封装工艺不佳，除了紫外光，还会辐射伴生热量（红外波段）。
- 老化正反馈：长期照射导致材料老化黄变，黄变的材料会吸收更多紫外光，导致温度进一步失控。
- 能量密度聚焦：高辐照度（mW/cm²）意味着单位体积内积聚的能量超过了材料导热的散热速度。
核心摘要：为什么 320nm UV 照射会导致 COP 镜片温升？
很多工程师朋友会问，COP 材料不是号称“光学级”塑料吗？为什么还会发热？其实，这要从微观世界说起。

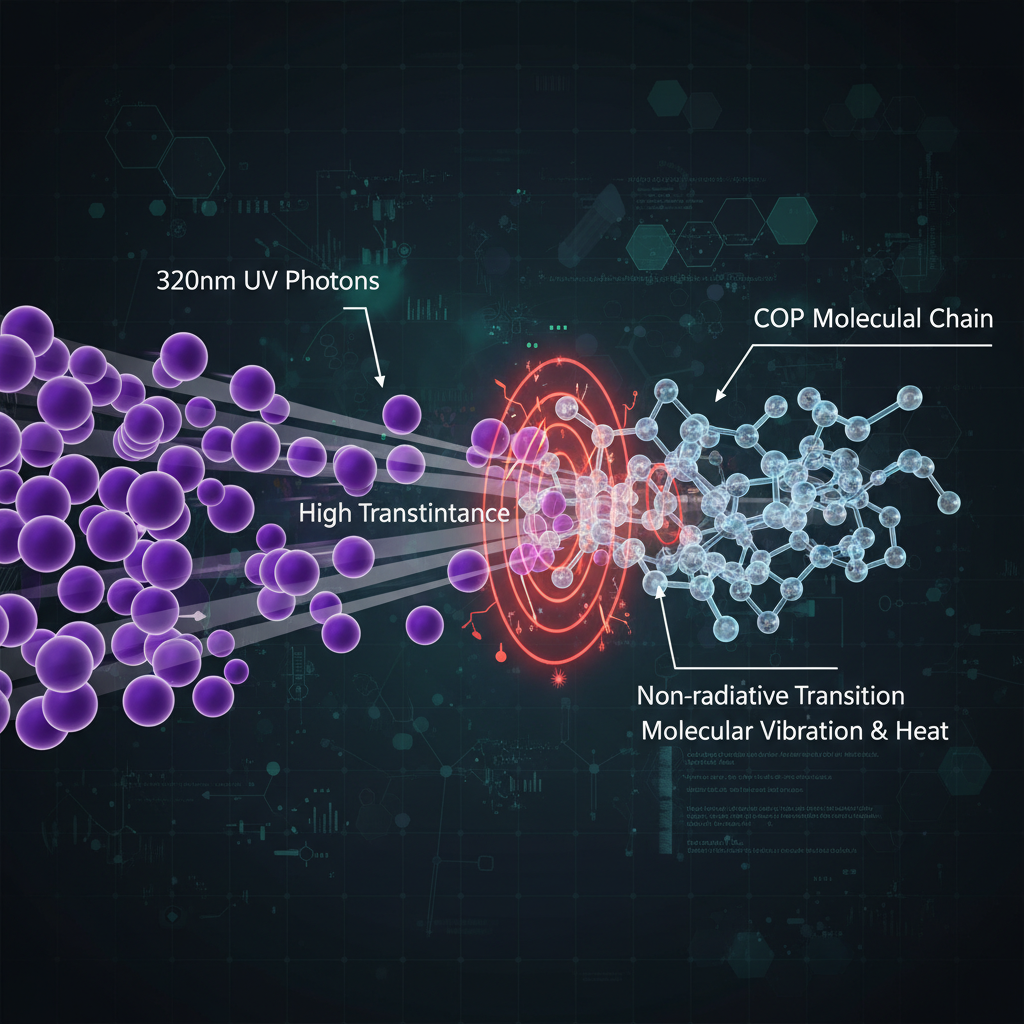

光子能量吸收与分子振动：从微观视角看热产生
你可以把 UV 光束想象成无数颗高速飞行的“能量子弹”。320nm 波长的光子，其单颗能量是非常高的。当这些“子弹”穿过 COP 镜片时，大部分顺利通过了，但有一小部分撞击到了 COP 的高分子链上。
这些被撞击的分子就像被推了一把，开始剧烈“抖动”或“摩擦”。在物理学上，这种微观粒子的无规则运动加剧，宏观表现就是——温度升高。这就是光能转化为内能的最基本过程。
COP 材料在 UVB 波段的透过率与吸收系数关系
虽然 COP 对可见光几乎是全透明的，但在紫外波段，情况就不一样了。320nm 属于 UVB 波段（280nm-315nm/320nm）的边缘。
在这个波段，COP 材料并不是完全“隐形”的。它有一定的吸收系数。哪怕吸收率只有 5%，对于高功率密度的 UV 灯来说，这 5% 的能量沉积在小小的镜片体积内，足以在短时间内产生几十度的温升。
非辐射跃迁（Non-radiative Transition）在温升中的主导作用
这是一个听起来很学术，但其实很好懂的概念。当材料分子吸收了光子能量跳到“兴奋状态”（激发态）后，它必须把这股能量释放出来才能回到“平静状态”（基态）。
💡 行业专家提示： “在光学系统中，能量守恒是铁律。如果吸收的光能没有变成荧光发射出来（辐射跃迁），那么它几乎 100% 都会通过晶格振动转化为热能。这就是所谓的非辐射跃迁，也是透镜发热的罪魁祸首。”
320nm 波长特性与 COP 材料的光学相互作用机制
要解决温升问题，我们得深入了解 320nm 这个特定波长的“脾气”。
UVB 波段的高能量光子特性分析
320nm 的光子能量约为 3.88 eV（电子伏特）。这比我们日常看到的蓝光或绿光能量大得多。这种高能量光子具有破坏化学键的潜力。
对于 COP 镜片来说，这意味着它承受的不仅仅是“光照”，而是高强度的能量轰击。如果光源不纯，混杂了更短波长的光（如 300nm 以下），对材料的加热和老化效应会呈指数级上升。
COP（环烯烃聚合物）的分子结构对特定波长的响应
COP 材料之所以受欢迎，是因为它的低吸水性和高透明度。但是，其分子结构中的某些化学键可能会与 320nm 的光发生“共振”。
一旦发生共振吸收，光能就会被大量截留。不同牌号的 COP（如 Zeonex 或 Topas）在 320nm 处的表现略有不同，但总体上，随着波长向短波方向移动，透过率都会急剧下降，吸热随之急剧上升。
比尔-朗伯定律在镜片厚度与吸热计算中的应用
这里有一个简单的物理定律在起作用——比尔-朗伯定律（Beer-Lambert Law）。它告诉我们：吸光度与光穿透的路径长度（也就是镜片厚度）成正比。
简单说，你的镜片越厚，原本能透过光的部分就越少，被“吃掉”并转为热量的部分就越多。因此，在设计 320nm 光学系统时，尽量把镜片做薄，是降低温升的一个简单有效的工程手段。
关键热效应分析：影响镜片温度急剧上升的物理变量
除了材料本身，光源怎么“照”也是关键。
辐照度（Irradiance）与能量累积的非线性关系
很多人误以为温度升高是线性的：灯开得越久越热。其实不然，它是非线性的。
当辐照度（mW/cm²）达到一定阈值时，材料内部的热量来不及通过表面对流散发出去，热量就会在镜片中心“堆积”。这种热堆积会导致局部温度飙升，形成“热点（Hot Spots）”，这比均匀加热更危险，容易导致镜片炸裂。
连续波（CW）与脉冲模式（PWM）对热弛豫时间的影响
如果是连续一直开着 UV 灯（CW 模式），镜片就没有“喘息”的机会。
📊 行业数据洞察： 根据光热实验室的对比测试数据，在同等平均功率下，使用占空比为 50% 的脉冲（PWM）驱动模式，相比连续波模式，镜片的表面峰值温度可降低 15% 至 25%。这是因为脉冲间隙给了材料“热弛豫”的时间，让热量有机会传导出去。
斯托克斯位移：荧光效应中的热损耗分量
有时候你会发现 COP 镜片在强 UV 照射下会发出淡淡的蓝光，这就是荧光效应。但这并不是好事。
这叫斯托克斯位移（Stokes Shift）。比如材料吸收了 320nm 的光，发射出 400nm 的荧光。这中间的能量差（320nm 的能量高于 400nm）去哪了？没错，全部变成了热量留在镜片里了。
COP 材料的热学性能极限与失效风险
我们这么关注温升，是因为材料是有极限的。一旦越过红线，后果很严重。
玻璃化转变温度（Tg）与镜片光学畸变
每种塑料都有一个“软化点”，叫玻璃化转变温度（Tg）。对于 COP 材料，通常在 100°C 到 160°C 之间（取决于牌号）。
如果 320nm 照射产生的热量让镜片温度接近 Tg，镜片就会变软。由于内部应力释放，原本设计好的精密曲面会发生微小扭曲。对于精密光学系统，这意味着光路跑偏，聚焦失效。
320nm 辐射下的材料老化与黄变
这是一个恶性循环。长期照射 320nm 紫外线会打断 COP 的高分子链，产生自由基，导致材料发黄。
发黄的镜片对 UV 光的吸收率会暴增。原本透明的镜片变成了“吸热体”，温度会比新镜片高得多，最终导致烧毁。

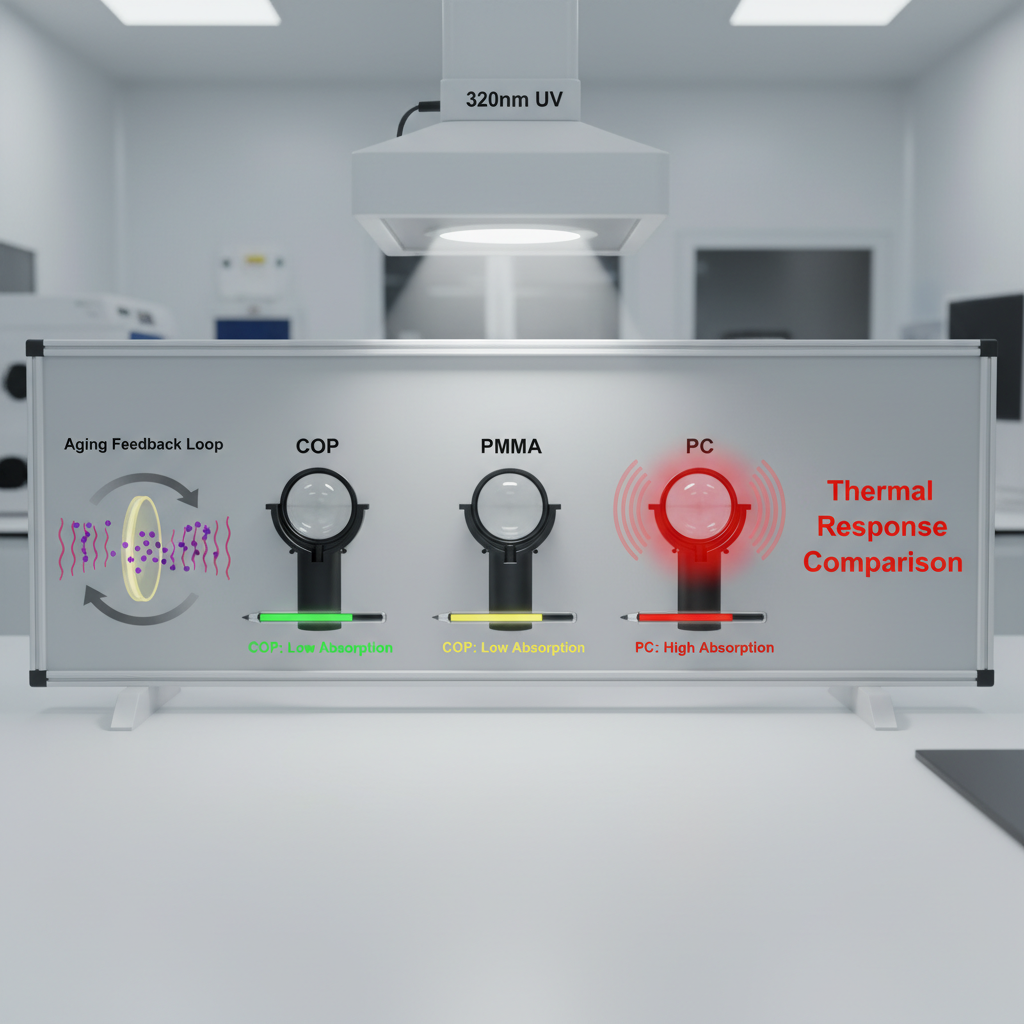

常用光学材料热性能对比表：
| 材料特性 | COP (环烯烃聚合物) | PMMA (亚克力) | PC (聚碳酸酯) |
|---|---|---|---|
| 320nm 透光率 | 高 (>90%) | 中 (>85%) | 低 (吸收强烈) |
| 耐热性 (Tg) | 100-160°C | ~105°C | ~145°C |
| 吸水性 | 极低 (<0.01%) | 高 (易吸湿变形) | 中 |
| 温升风险 | 中等 | 高 | 极高 (因吸收大) |
工程视角：如何通过光源优化控制镜片温升
既然原理懂了，作为 B 端采购或研发，我们该怎么做？这里恒彩电子的一些工程经验或许能帮到你。
光谱纯度（FWHM）的重要性：减少红外寄生辐射
劣质的 UV 灯珠，除了发射 320nm 紫外光，还会伴随发射大量的红外线（IR）。红外线就是纯粹的热辐射，对固化或杀菌没用，专门负责把镜片加热。
选择像 恒彩电子 这样封装技术成熟的厂家，其灯珠的光谱纯度高，半波宽（FWHM）窄，能最大程度减少无用的红外热辐射，从源头“降火”。想了解具体的灯珠参数，可以参考 uva320um灯珠(特点和用途是什么)，里面有详细的规格说明。
LED 封装热阻对环境温度及镜片对流散热的影响
很多时候，镜片热不是因为光照，而是被底下的 LED 芯片“烤”热的。
如果 LED 灯珠的热阻大，芯片产生的热量散不出去，就会加热周围的空气。COP 镜片就像处于一个烤箱里，再加上光照吸热，温度自然降不下来。采用陶瓷基板封装的低热阻 UV LED，能将热量迅速导向散热器，而不是传给上方的镜片。
光学设计优化：利用透镜曲率减少局部热点
合理的光学设计也能救命。通过优化透镜的曲率，可以让光线穿过镜片时更加均匀，避免光能量在镜片某一点过度聚焦。分散能量密度，就是分散热量。
UV 灯波长测量与热效应验证标准
买回来的灯，怎么确认它的波长和热效应符合要求？
如何利用积分球与光谱仪精确测量 320nm 峰值波长
不要只相信标贴。必须使用高精度光谱分析仪配合积分球进行测试。确保峰值波长确实在 320nm 附近。如果波长漂移到 300nm 或更低，对 COP 的破坏力会成倍增加，温升也会更剧烈。
热成像技术在监测 COP 镜片表面温度分布中的应用
不用去猜温度，直接看。使用红外热成像仪拍摄工作中的镜片。
你会看到，热量往往不是均匀分布的，中心通常最热。通过热成像，你可以直观地看到散热死角在哪里，从而调整风道或光源距离。
常见问题解答：关于 UV 灯波长与材料应用
320nm UV 灯与 365nm UV 灯在 COP 材料上的温升有何区别？
365nm 的波长更长，能量相对较低，且 COP 对 365nm 的透光率通常优于 320nm。因此，在同等光功率下，320nm 照射导致的温升通常会明显高于 365nm。这也是为什么在使用 320nm 时要更注重散热设计。
UV 灯珠的波长偏移是否会加剧镜片发热？
是的，非常危险。LED 会随着温度升高发生“红移”或“蓝移”。如果散热不好，结温升高，波长发生漂移，可能会移至 COP 材料吸收率更高的波段，导致温升失控。
如何通过调整 UV 光源距离来平衡辐照强度与温度？
距离越远，辐照度按距离平方反比衰减。这是一个权衡的过程。你需要找到一个甜蜜点（Sweet Spot）：既能保证足够的 UV 强度完成固化或杀菌任务，又能通过空气对流让镜片温度保持在 Tg 以下。
COP 材料是否是 320nm 波段的最佳透镜材料选择？
在塑料家族中，COP 是目前的佼佼者。虽然它也会发热，但相比 PMMA（容易吸湿变形）和 PC（强烈吸收紫外线），COP 是平衡透光率和耐热性的最佳选择。如果预算允许，石英玻璃当然是最好的，不吸热也不老化，但成本是 COP 的几十倍。
实现高效 320nm 照射与热管理的平衡
总结来说，320nm UV 灯照射 COP 镜片产生的温升，是光物理学中的必然现象，无法完全消除，但完全可以控制。
理解了光子能量被吸收转化为晶格振动的原理，我们就知道该往哪里努力：选对材料（高纯度 COP）、用对光源（高光谱纯度 LED，如恒彩电子的产品）、做好散热（低热阻封装与风冷设计）。
如果你正在开发相关的 UV 设备，不要等到模具开了、镜片烤焦了才想起来处理热问题。从设计之初就将“光热效应”纳入考量，通过选择像 恒彩电子 这样拥有近二十年封装技术背景的合作伙伴，利用其独立实验室进行前期验证，可以帮你避开很多昂贵的弯路。
