贴片LED灯珠技术全解：规格型号、电气参数与封装工艺指南

贴片LED灯珠（SMD LED）是一种将发光二极管芯片封装在支架上，通过表面贴装技术（SMT）直接焊接在电路板表面的光源器件。选型核心在于掌握其尺寸代码（如2835代表2.8mm×3.5mm）、标准工作电压（通常白光为3.0-3.2V）、额定电流以及散热支架的材质。 只有匹配好这些参数，才能确保灯具的亮度、寿命和稳定性达到预期。

我亲手测试过的灯珠样品没有一万也有八千。很多时候，客户发来的样品看起来外观一样，但通电老化几百小时后，有的依然明亮，有的却已经光衰严重变暗。其实，这里面藏着很多关于芯片、胶水和支架的“隐形”门道。今天，我就把这些平时不轻易公开的技术细节掰开了揉碎了讲给大家听。

以下是关于贴片LED灯珠的选型速览：

• 看尺寸： 型号数字直接代表尺寸（毫米），数字越大通常散热面积越大。
• 看电压： 红黄光电压低（1.8-2.4V），蓝绿白光电压高（2.8-3.4V）。
• 看支架： PCT支架性价比高，EMC支架耐高温、抗UV能力更强。
• 看金线： 纯金线导电稳、不生锈；合金线或铜线容易导致死灯。
• 看极性： 缺角处或支架背面的“T”型标记通常指向负极。
• 看显指： CRI>80是标准，CRI>90甚至97+用于对色彩还原要求高的场景。

快速了解贴片LED灯珠：定义、结构与工作原理

很多刚入行的采购或工程师容易混淆SMD（贴片）和DIP（插件）。简单来说，SMD是“贴”在电路板表面的，适合自动化生产，体积小、散热好；而DIP是有两根长引脚“插”过电路板的，现在主要用于指示灯或老式显示屏。

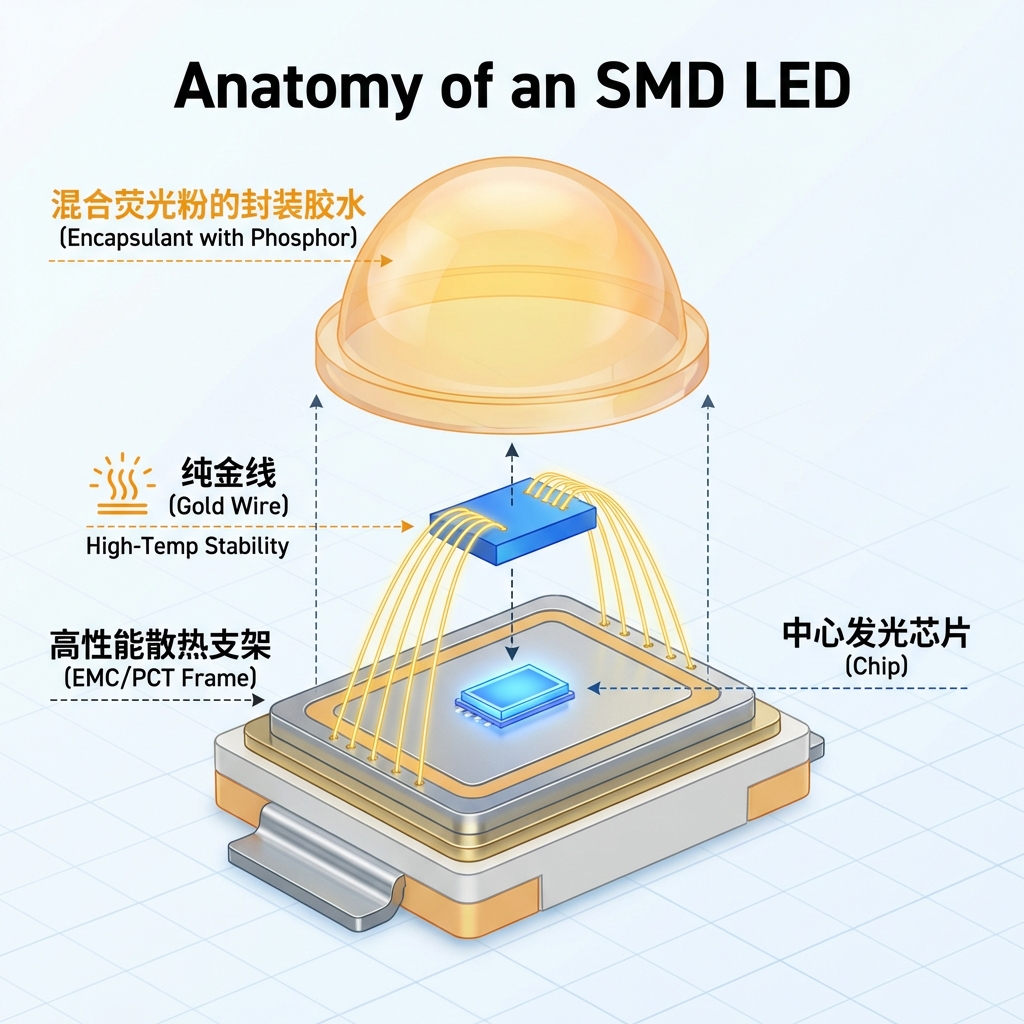

贴片LED灯珠虽然只有米粒大小，但其内部结构非常精密，主要由五大件组成：

1. 芯片（Chip）： 发光的核心，决定亮度和颜色。
2. 支架（Bracket）： 导电和散热的骨架。
3. 金线（Wire）： 连接芯片和支架的导线。
4. 胶水（Glue）： 保护芯片并混合荧光粉。
5. 荧光粉（Phosphor）： 决定光色（如色温3000K或6500K）。

行业专家指出，一颗LED灯珠的寿命，往往不是由芯片决定的，而是由封装材料的耐候性决定的。劣质胶水在高温下发黄，会直接导致光通量大幅下降。

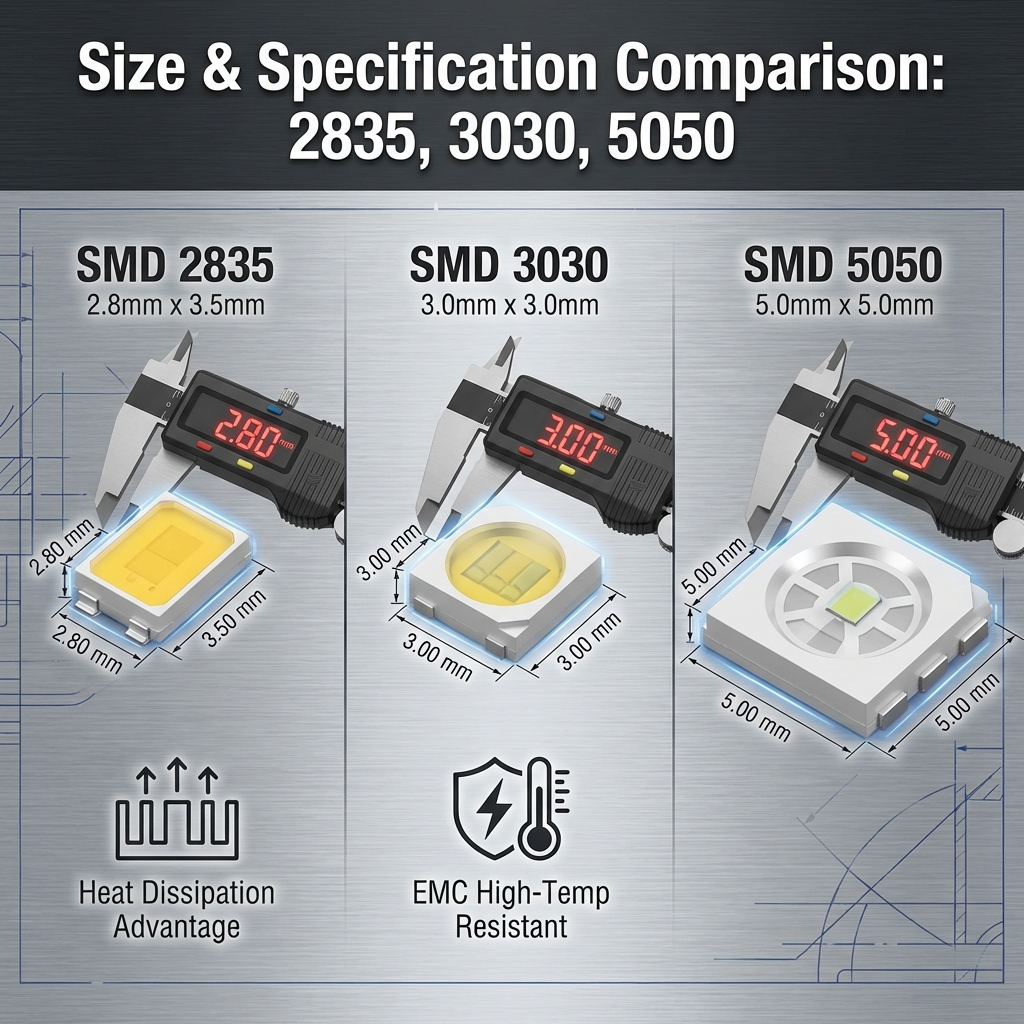

核心规格详解：SMD 2835、3030、5050 等型号尺寸对照表

如果你看到一串数字感到头大，别担心。贴片LED的命名规则非常简单粗暴，直接就是“长x宽”。

例如，SMD 2835 就是长2.8mm，宽3.5mm。了解这一点，你就能通过卡尺快速识别手头的灯珠型号。

以下是目前市场上主流型号的参数对比表：

2023年LED行业市场规模达到1200亿人民币，其中SMD2835因其优异的热学性能和成本优势，占据了通用照明市场的半壁江山。

选择型号时，不仅要看尺寸，更要看散热设计。比如2835虽然比3528薄，但其背面有专门的散热片，因此能承受更大的功率。

关键电气性能分析：电压、电流与光电参数

很多朋友问：“贴片LED灯珠电压是多少伏？”这个问题不能一概而论，它取决于发光的颜色。

• 红色、黄色、橙色： 电压较低，一般在 1.8V - 2.4V 之间。
• 蓝色、绿色、白色（含暖白、正白）： 电压较高，一般在 2.8V - 3.4V 之间。

在设计电路时，电流控制（If） 比电压更关键。LED是电流驱动型器件，必须加限流电阻或使用恒流驱动电源。如果电流超过额定值（过流），灯珠会瞬间过热，导致死灯或光衰加速。

此外，对于B端客户来说，还需要关注以下两个光电指标：

1. 光效（lm/W）： 每瓦电能产生多少光。现在高品质灯珠可以做到180lm/W甚至更高。
2. 显色指数（CRI/Ra）： 阳光的Ra是100。超市照明通常要求Ra>80，而博物馆、高端服装店则要求Ra>90，甚至全光谱系列。

深入解析封装材料：支架、胶水与芯片对质量的影响

这一部分是区分“通货”和“精品”的分水岭。外行看亮度，内行看材料。

1. 支架材质：

• PPA： 塑料支架，耐热性一般，适合低功率产品。
• PCT： 高耐热塑料，目前2835的主流支架，性价比高。
• EMC： 环氧模塑料，耐高温、抗UV发黄能力极强。像3030这种大功率灯珠，必须用EMC支架才能保证户外使用的可靠性。

2. 导线工艺：市场上为了拼价格，有些厂家会使用铜线或合金线代替金线。虽然刚开始都能亮，但铜线容易氧化断裂。高品质的 贴片led灯珠封装厂家，例如恒彩电子，在核心产品上会坚持使用纯金线焊接，并配备高精密全自动生产设备，这能从根本上避免“死灯”隐患。

3. 胶水：一定要选择高折射率、低吸湿性的硅胶。劣质胶水在点亮一段时间后会吸收空气中的水分和硫化物，导致支架镀银层硫化发黑，光通量直接腰斩。

工程实战：贴片LED灯珠的正负极区分与焊接技术

拿到料盘，第一件事就是分清正负极，焊反了肯定不亮，甚至可能烧坏驱动。

如何区分正负极？

• 看外观： 大多数贴片LED（如5050、2835）的一个角会有缺角，或者边缘有缺口，缺口端通常是负极。
• 看底部： 翻过来看焊盘，对于某些型号，焊盘上有“T”字形标记，“T”的一横对应的方向是正极，一竖对应的是负极（具体需参考规格书）。
• 万用表测试： 调到二极管档，红笔接正，黑笔接负，微亮则极性正确。

焊接注意事项：

焊接是导致LED失效的头号杀手。手工焊接时，电烙铁温度不宜超过350℃，且焊接时间不能超过3秒。

如果是SMT回流焊，需要严格根据厂家提供的温度曲线设定。对于无铅锡膏，最高回流温度通常在260℃左右。特别注意，LED在焊接冷却前非常脆弱，千万不要用力按压胶体部分，否则容易崩断内部金线。

质量检测与可靠性评估：如何测试贴片LED灯珠的好坏

很多采购人员问：“我不懂技术，怎么快速判断这批灯珠好不好？”

除了看品牌和背书，你还可以做几个简单的测试：

1. 目测光斑： 用低电流（如1mA）点亮灯珠，对着白纸照射。好的灯珠光斑圆润、颜色均匀，没有中间黄圈或边缘偏色的现象。
2. 硫化测试： 将灯珠和硫磺粉密封在一个瓶子里，加热老化。如果支架迅速变黑，说明气密性差，容易光衰。
3. 吸红墨水试验： 验证封装的气密性，看看有没有裂缝让湿气进入。

对于严谨的研发环节，我们通常会参考LM-80报告，这是一份长达6000小时以上的老化测试数据，它能科学地预测灯珠能否在使用了5万小时后，依然保持70%以上的亮度。

应用场景匹配：如何为产品匹配最合适的贴片LED光源

选灯珠就像选鞋子，没有最好的，只有最合适的。

• 室内通用照明（灯管、球泡）： 推荐 SMD 2835。技术最成熟，成本最低，光效也高。
• 商业照明（射灯、筒灯）： 推荐 EMC 3030 或 COB。因为需要高亮度集中照射，EMC支架能扛得住高温。
• 景观亮化（线条灯、洗墙灯）： 推荐 SMD 5050 RGB/RGBW。三合一或四合一封装，色彩变化丰富。
• 植物照明/医疗美容： 需要特殊波段的 全光谱系列 或特定波长（如660nm红光）。

像 恒彩电子 这样的企业，针对不同场景开发了SMD2835、EMC3030、1-5W陶瓷系列等多种产品，正是为了满足这种差异化的需求。

关于贴片LED灯珠的常见疑问

1. 贴片LED灯珠一般是多少伏？答：白光、蓝光、绿光通常是3.0V-3.2V；红光、黄光是2.0V-2.2V左右。千万别直接接5V或12V电源，必须串联电阻或用恒流源。

2. SMD 2835 和 5050 哪个更亮？答：单颗来看，以前5050比2835亮，但现在高压高光效的2835单颗功率可以做到1W，亮度甚至超过老款5050。不过5050优势在于可以封装RGB三色，实现变色。

3. LED灯珠焊接后不亮的原因有哪些？答：最常见的是正负极焊反了。其次是焊接温度过高导致内部金线断裂（死灯），或者静电击穿了芯片。

4. 如何判断LED灯珠的功率大小？答：功率 P = 电压 U × 电流 I。例如一颗2835，电压3V，电流60mA，那么功率就是0.18W，通常称为0.2W。

关注技术参数与材料工艺，确保LED产品稳定性

选择贴片LED灯珠，表面上看是在选型号和价格，实际上是在选 封装工艺和材料体系。

对于B端企业而言，一颗灯珠几厘钱的差价，可能带来的是整批灯具召回的巨大风险。因此，建议大家在选型时，务必确认清楚电压范围、额定电流、支架材质（PCT/EMC）以及金线工艺。

如果你对高精密、高可靠性的光源有需求，寻找像恒彩电子这样拥有独立实验室和长期封装经验的源头厂家，往往能让你在产品研发阶段少走很多弯路。
