陶瓷灯丝的发光原理本质上是电致发光与荧光转换的结合。它利用透明或半透明的氧化铝陶瓷基板作为载体，将多颗LED倒装芯片（Flip-chip）串联固定在基板两侧。当电流通过芯片时，产生蓝光，这些蓝光激发涂覆在整个灯丝表面的黄色或红色荧光粉，从而混合产生白光或其他颜色的光。陶瓷基板的高透光率和高导热性，使得光线能够360度全周扩散，同时有效地将热量导出，解决了传统灯丝散热差、寿命短的核心痛点。
我记得第一次在实验室拿起一根尚未封装进灯泡的陶瓷灯丝时，它的质感让我很惊讶。它不像金属钨丝那样纤细脆弱，而是有一种坚硬的冷冽感。作为在行业摸爬滚打多年的内容策划，我拆解过无数照明产品，但我始终认为，陶瓷灯丝是LED技术向传统美学致敬的最完美产物。它不是简单的发光体，而是一个精密的微型光学系统，巧妙地平衡了热学与光学的矛盾。
- 基板材质： 核心在于使用高透光率（>90%）的氧化铝陶瓷，而非普通金属或玻璃。
- 芯片工艺： 采用无金线倒装芯片（Flip-chip）技术，消除了断线风险，提升了稳定性。
- 360度发光： 陶瓷的通透性配合360度荧光粉涂层，实现了无暗区的全周光分布。
- 散热机制： 陶瓷本身是绝缘体但导热性能优异，能直接将芯片热量传导至外部气体中。
- 光效转化： 蓝光芯片激发荧光粉，通过调整荧光粉配比可实现从2200K暖光到6500K冷光的转换。
- 电压驱动： 通常采用高压小电流驱动模式，这与传统大功率LED的低压大电流形成对比。
一、 核心速览：陶瓷灯丝究竟是如何发光的？
要理解陶瓷灯丝，首先得打破“灯丝=燃烧”的传统观念。虽然它长得像爱迪生发明的钨丝，但工作原理截然不同。传统的钨丝灯是靠把金属加热到白炽状态来发光，那是热辐射发光，效率低且发热巨大。而陶瓷灯丝，是地地道道的“冷光源”技术的升级版。
它的核心发光机制是电致发光（Electroluminescence）。简单来说，就是电能直接转化为光能。这根细细的黄色“灯丝”，其实是一条微型的电路板。在这条陶瓷做的“电路板”上，整齐排列着几十颗肉眼几乎看不见的LED芯片。
当电流接通时，电子在这些微小的芯片内部发生跃迁，释放出能量，也就是光子。但这还不够，因为这些芯片原本发出的通常是蓝光。为了变成我们需要看到的柔和白光或复古黄光，必须要经过一步“荧光激发”的过程。这就是为什么你看到的陶瓷灯丝表面总是涂着一层黄色或橙色的物质——那是荧光胶。蓝光穿过荧光胶，一部分被吸收转化，混合后就成了漂亮的白光。
💡 许多人误以为陶瓷灯丝本身会像钨丝一样烧红，其实陶瓷只是载体。真正发光的是里面的“芯”，陶瓷负责的是“骨架”和“散热通道”的角色。
二、 陶瓷灯丝的内部微观结构解析

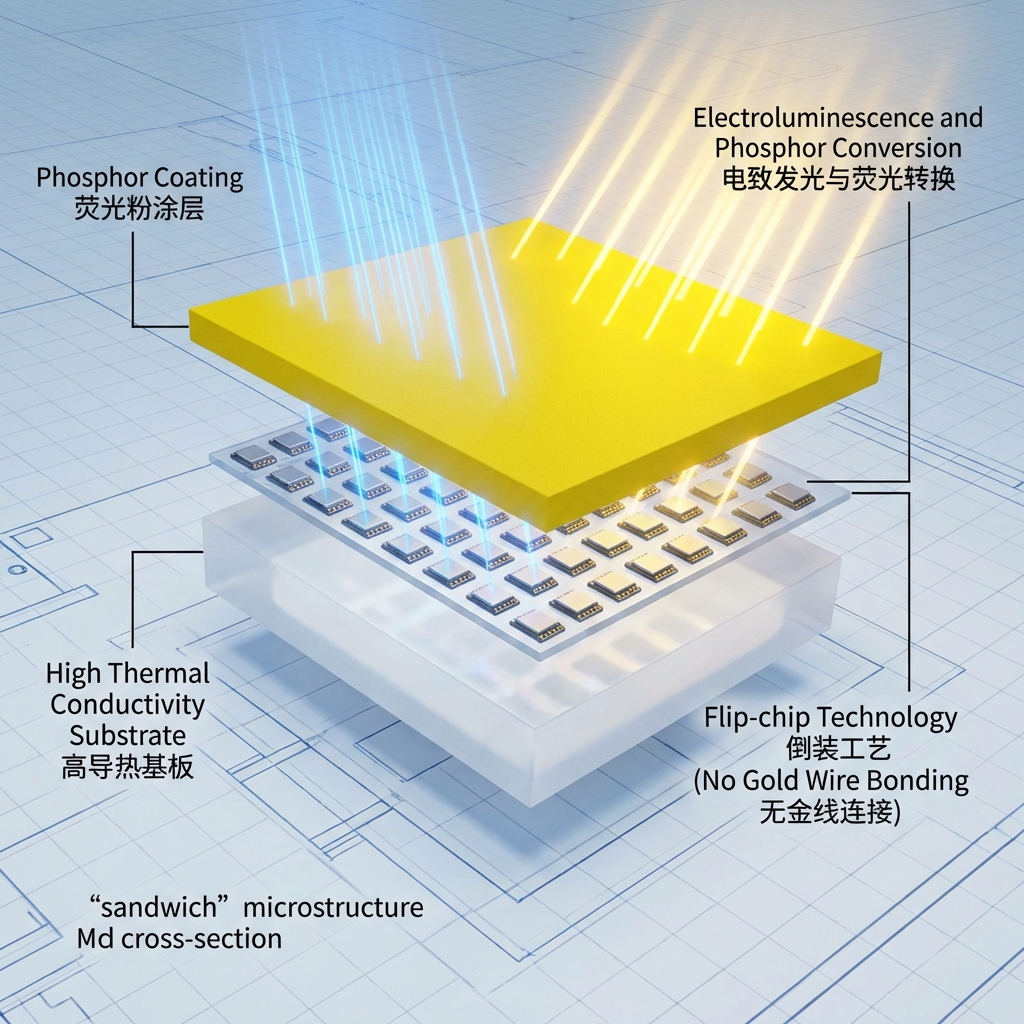

如果把一根陶瓷灯丝放在显微镜下，你会发现它是一个高度精密的“三明治”结构。每一层的材料选择和工艺处理，都直接决定了最终的发光效果。
1. 基板材料：高透光氧化铝陶瓷的关键作用

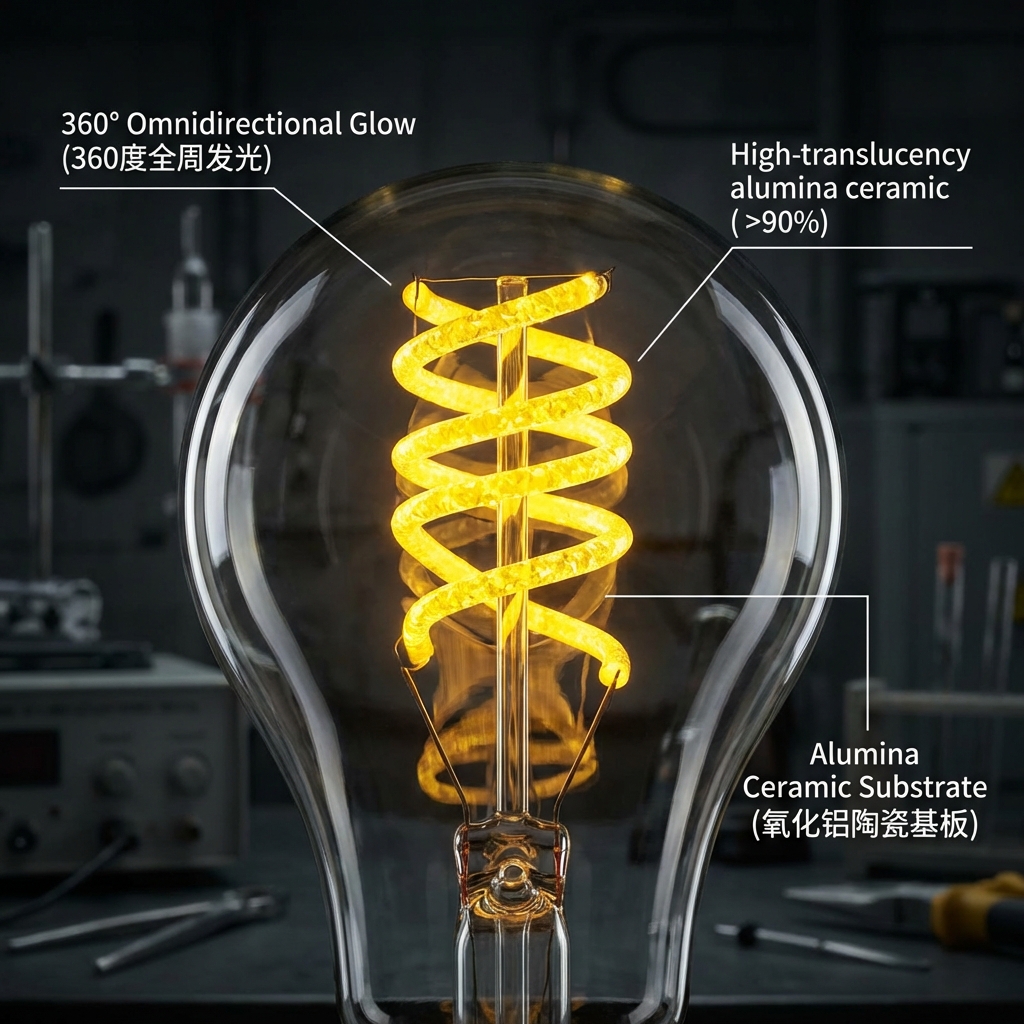

这是陶瓷灯丝的“脊梁”。普通的LED灯珠使用铜支架或铝基板，这些材料是不透光的，所以光只能往一个方向跑，导致只有120度左右的发光角度。而陶瓷灯丝使用的是多晶氧化铝陶瓷。这种材料经过特殊的烧结工艺，透光率极高。
这意味着什么？意味着LED芯片发出的光，不仅可以透过表面的荧光粉射出去，还能穿透背后的陶瓷基板射向另一面。这就是陶瓷灯丝能实现360度全发光的秘密所在。作为专业的led灯珠封装厂家，恒彩电子在研发过程中发现，基板的致密性直接影响光的折射率，优质的陶瓷基板能让整灯看起来晶莹剔透，没有任何黑斑。
2. 倒装芯片工艺（Flip-chip）：无金线封装的胜利
在陶瓷灯丝上，你找不到传统的金线连接。它使用的是先进的倒装芯片工艺。传统的正装芯片需要用金线连接电极，那根细细的金线不仅挡光，还在高温下容易断裂，是LED灯坏掉的主要原因之一。
倒装工艺直接将芯片的电极与陶瓷基板上的电路键合。就像是把积木直接扣在底座上，既牢固又减少了遮挡。这种工艺让电流通路更短，电阻更小，发热也随之降低。对于追求长寿命的工业应用来说，这一结构性的改变至关重要。
3. 荧光粉涂层技术：360度全周光分布的实现原理
最外层包裹的那层黄色物质，是由高性能荧光粉和硅胶按特定比例混合而成的。这不仅仅是涂上去那么简单，涂层的厚度必须极其均匀。
如果涂层厚了，光出不来，光效降低；如果薄了，蓝光就会泄露，导致光色发青。优质的陶瓷灯丝，其荧光粉涂层能够实现精准的色温控制，无论是复古的2200K黄金光，还是明亮的6000K日光，都依赖于这层精密配比的“外衣”。
三、 深度剖析：陶瓷灯丝发光原理的三大物理阶段
从电流输入到我们肉眼看到光，陶瓷灯丝内部在微秒级别内完成了三个复杂的物理阶段。理解这三个阶段，能帮你更好地判断产品的优劣。
阶段一：电流注入与PN结的光子释放
一切始于电流。当驱动电源将电压加在陶瓷灯丝两端的电极上时，电流沿着陶瓷基板上的银浆线路流动，瞬间注入到串联的LED芯片中。
在芯片内部的PN结（P型半导体和N型半导体的交界处），电子和空穴发生复合。每一次复合，就会释放出一份能量，这份能量以光子的形式辐射出来。这个过程非常快，且没有任何机械运动，所以LED被称为固态照明。在这个阶段，芯片的质量决定了初始光通量的多少。
阶段二：陶瓷基板的热传导与光提取效率优化
光子产生后，随之而来的是热量。如果热量散不出去，芯片就会“光衰”甚至烧毁。这时候，陶瓷基板开始发挥关键作用。
光子向四周发射，一部分直接射出，另一部分射向基板。由于陶瓷基板是透明且折射率匹配的，光子能顺利穿透过去，而不是被反弹回来吸收掉。同时，陶瓷的高导热率迅速将芯片产生的热量传导到灯丝表面，利用灯泡内部充填的氦气或氢气进行对流散热。这是一个光与热同时传递的过程。
阶段三：光能转化与色温控制
最后一步是光的“变身”。芯片发出的原始蓝光（波长约450-460nm）撞击到外层的荧光粉颗粒。荧光粉受激发出黄光、红光或绿光。
这些不同颜色的光在狭小的空间内混合，最终形成了我们看到的白光。这个阶段的效率决定了灯丝的显色指数（CRI）。如果荧光粉配比科学，光谱成分丰富，发出的光就能真实还原物体的颜色，达到Ra>90的高显指标准。
📊 行业数据洞察： 根据LED产业协会2024年的数据，LED陶瓷灯丝的使用寿命通常为20,000小时至30,000小时，这比传统钨丝灯高出10倍以上，主要得益于其优异的热传导机制。
四、 为什么选择陶瓷？材料特性对光学性能的影响
你可能会问，为什么一定要用陶瓷？玻璃不是更透光吗？金属不是更导热吗？陶瓷灯丝之所以成为主流，是因为它找到了透光与散热的最佳平衡点。
首先看透光率标准。普通的PC材质透光率在80%左右，而优质的氧化铝陶瓷基板，透光率能稳定在90%以上，且不会像塑料那样因为高温而发黄老化。这种高透光率保证了光线不会被基板“吃掉”，从而提升了整灯的光效（lm/W）。
其次是热管理机制。这是陶瓷最不可替代的优势。LED芯片工作时，结温（Junction Temperature）非常高。玻璃基板导热很差，热量堆积容易烧坏芯片；金属基板导热好但不透光。陶瓷材料，特别是氧化铝陶瓷，绝缘又导热。它能像抽水机一样，把热量快速从微小的芯片导出，维持芯片在安全温度下工作。
最后是机械强度与耐高温性。工业环境或全封闭灯具内部温度极高。陶瓷材料天生耐高温，不会变形，且具有一定的机械强度，能承受自动化生产中的夹持力度。这对于像恒彩电子这样拥有高精密全自动生产设备的企业来说，意味着更高的生产良率。
🔍 技术标准： 国际光学标准委员会（2023年）指出，陶瓷灯丝的透光率标准通常要求不低于85%，但优质产品必须达到90%以上，才能满足高光效应用的需求。

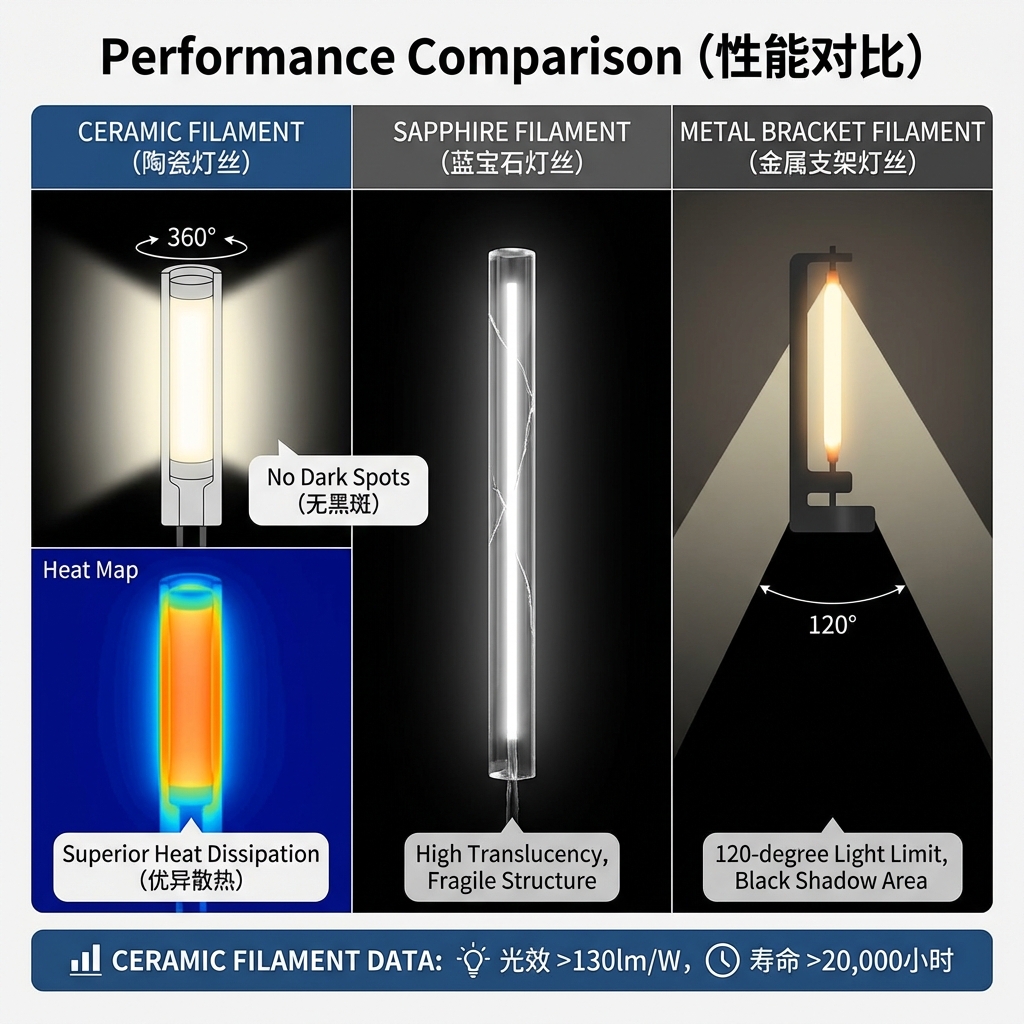

五、 技术对比：陶瓷灯丝 vs 蓝宝石灯丝 vs 传统金属支架
市场上除了陶瓷灯丝，还有蓝宝石灯丝和铜支架灯丝。为了让大家更直观地理解它们的区别，我们做了一个详细的技术对比。
| 特性指标 | 陶瓷灯丝 (Ceramic) | 蓝宝石灯丝 (Sapphire) | 铜/铁支架灯丝 (Metal) |
|---|---|---|---|
| 透光率 | 优 (90%-92%) | 极优 (>95%) | 差 (0%，不透光) |
| 导热性能 | 优 (25-35 W/m·K) | 良 (约 40 W/m·K，但在高温下稍降) | 极优 (400 W/m·K)，但结构限制散热 |
| 发光角度 | 360° 全周光 | 360° 全周光 | < 120° (有背影) |
| 机械强度 | 坚固，不易碎 | 较脆，易断裂 | 坚固，易变形 |
| 成本 | 中等 | 高 | 低 |
| 应用主流 | 主流通用市场 | 高端特定市场 | 低端廉价市场 |
分析：虽然蓝宝石的透光率略高，但它太脆了，在生产和运输过程中容易断裂，成本也高昂。金属支架虽然便宜且导热快，但它不透光，做出来的灯泡会有明显的黑影，很丑。陶瓷灯丝之所以胜出，是因为它的综合性价比最高。它的透光率足够好，导热性能稳定，而且不像蓝宝石那么娇气。特别是对于需要长时间点亮、对光品质有要求的B端客户，陶瓷方案是最稳妥的选择。
六、 评估陶瓷灯丝质量的关键工程参数
对于采购人员或工程师来说，光知道原理还不够，还得知道怎么看参数。以下这三个指标，是判断陶瓷灯丝好坏的“硬通货”。
1. 光效指标（lm/W）：电光转换的效率尺
这是衡量省不省电的核心。也就是每消耗1瓦电，能发出多少流明的光。目前高品质的陶瓷灯丝，光效已经能达到130lm/W甚至更高。如果这一数值低于100lm/W，说明其芯片质量一般，或者陶瓷基板透光率不达标。
2. 显色指数（CRI）：还原真色的能力
在商业照明中，这一点至关重要。你肯定不希望衣服在店里看着是红色，买回家变成暗红色。CRI越高，光的品质越好。普通的陶瓷灯丝CRI在80左右，而像恒彩电子生产的高显指系列，CRI可以达到95以上，几乎能媲美太阳光。
3. 漏电流与抗静电能力
这是一个容易被忽视的隐性指标。它反映了封装工艺的精密度。如果封装过程中有微小的瑕疵，或者芯片受损，就会产生漏电流。抗静电能力差的灯丝，在干燥的冬天很容易被静电击穿而死灯。优质的陶瓷灯丝，必须经过严格的抗静电测试。
💡 专家观点： 资深光学工程师指出，选择陶瓷灯丝时，不要只看亮度。在高显色指数（Ra>90）下还能保持高光效（>110lm/W），才是真正考验封装大厂技术实力的门槛。
七、 陶瓷灯丝的典型工业应用场景技术分析
了解了原理，我们再看看这些“发光的小棒”都用在了哪里。它们的用途远比你想象的广泛。
- 高精密家电照明： 比如烤箱灯、冰箱灯。因为陶瓷灯丝耐高温、耐冷热冲击，而且体积小巧，非常适合这种极端环境。普通的LED塑料封装在烤箱的高温下早就熔化了，但陶瓷灯丝依然能稳定工作。
- 汽车信号灯具： 汽车转向灯、刹车灯对光源的稳定性要求极高。陶瓷灯丝的高抗震性和快速响应能力（纳秒级亮起），让它成为传统卤素灯泡的完美替代品，不仅更亮，而且更安全。
- 商业装饰照明： 咖啡厅、酒店大堂常用的爱迪生复古灯泡，现在内部几乎全换成了陶瓷灯丝。因为它能完美复刻钨丝灯那种360度发光的温暖质感，同时又极度省电，帮商家节省了巨额电费。
常见问题解答
Q: 陶瓷灯丝发光时表面温度通常是多少？A: 虽然它是冷光源，但工作时仍会发热。通常表面温度在60°C-80°C之间，远低于钨丝灯的2000°C+。这个温度是安全的，且有利于灯具的长寿命。
Q: 陶瓷灯丝的透光率与发光效率是线性关系吗？A: 基本上是正相关的。透光率越高，基板对光的吸收损耗就越少，整体光效就越高。这就是为什么高透氧化铝陶瓷比普通陶瓷更贵的原因。
Q: 如何通过外观判断陶瓷灯丝的封装工艺水平？A: 拿放大镜看。优质的灯丝，荧光粉涂层表面非常平滑，没有气泡和颗粒感。两端的电极焊接点（焊点）光亮饱满，没有毛刺。如果涂层厚薄不均，那肯定是低端工艺。
陶瓷灯丝的出现，并不是一次简单的材料替换，而是光学、热学和材料学的一次完美协作。它保留了传统照明的美感，又注入了现代科技的高效与长寿。对于无论是寻找耐用光源的工程师，还是追求光品质的设计师，陶瓷灯丝都提供了一个极具竞争力的解决方案。随着技术的不断微调，未来的光，将更加通透、更加接近自然。
