作太多因为封装工艺不过关而“早夭”的红光灯珠了。对于波长敏感的660nm红光来说，热量就是最大的敌人。这也是为什么我们团队一直坚持推崇晶元（Epistar）芯片配合3535陶瓷基板的原因。
在这篇文章里，我不想谈什么市场价格，只想带你深入到显微镜下，看看这颗小小的晶元芯片3535陶瓷红光660nm灯珠 到底有什么硬核技术。它不仅仅是一个发光二极管，更是植物照明和光疗设备的心脏。
核心技术速览
如果你赶时间，这里有关于这款灯珠最核心的几个技术事实：
- 黄金波长：峰值波长稳定在660nm（±5nm），这是叶绿素a和b吸收效率最高的波段。
- 陶瓷散热：采用氧化铝（Al2O3）或氮化铝（AlN）陶瓷基板，热导率远超普通EMC支架。
- 大功率承载：3535封装允许更大的驱动电流（通常350mA-700mA），单颗功率可达1-3W。
- 抗光衰：得益于晶元芯片的结构和陶瓷的高散热，光通量维持率极高，LM-80测试表现优异。
- 应用领域：专为植物生长灯（PPFD值最大化）和医疗美容仪器设计。
什么是晶元芯片3535陶瓷红光660nm灯珠？

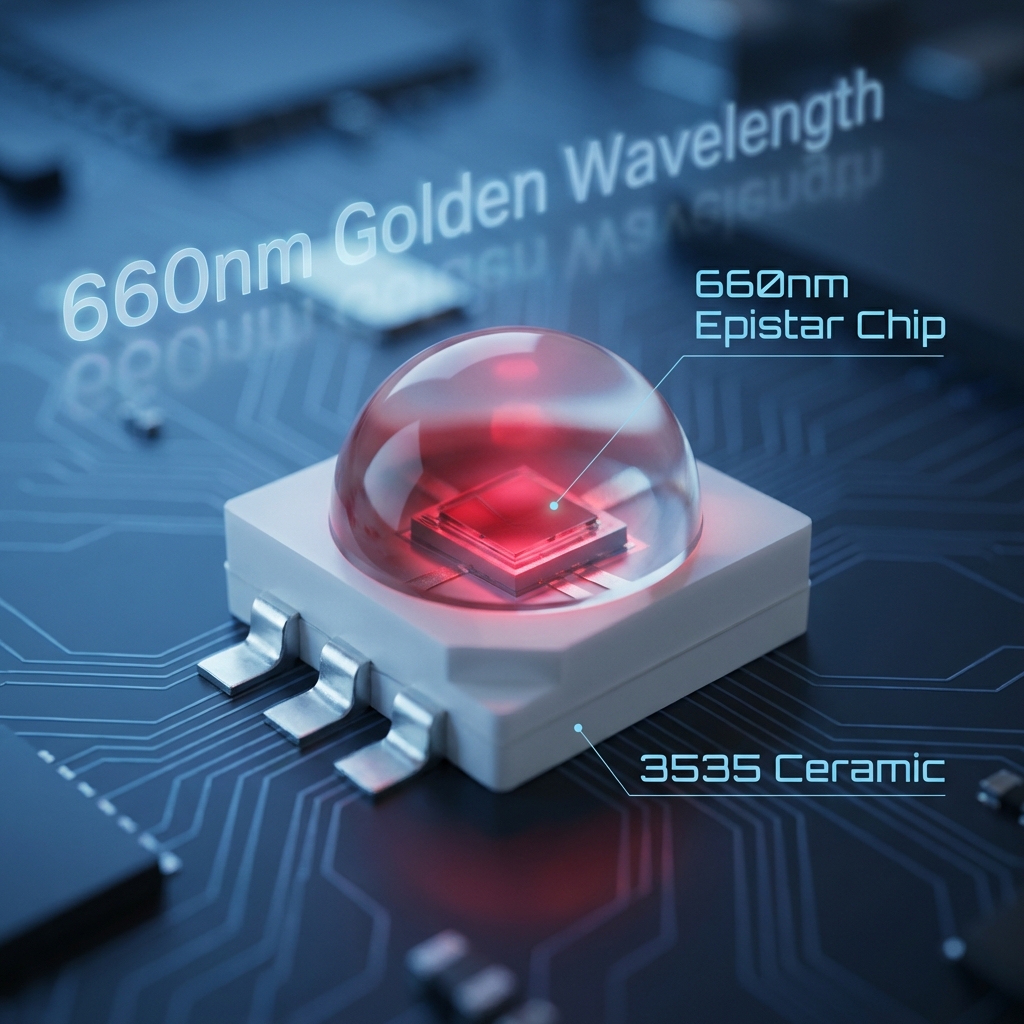

简单来说，这是一个将台湾晶元光电（Epistar）生产的高效红光LED芯片，封装在3.5mm x 3.5mm尺寸的陶瓷基板上的大功率光源。
定义解析：3535封装尺寸与陶瓷基板的结合
"3535"指的是灯珠的物理尺寸。但在LED行业，尺寸只是表象，基板材料才是灵魂。普通的2835或3030灯珠多采用PPA或EMC塑料支架，而3535陶瓷系列则完全不同。
陶瓷基板本身就是绝缘体，同时具备极高的导热性。这意味着芯片产生的热量可以直接通过基板传导出去，中间没有热阻极大的绝缘胶层阻隔。这种“热电分离”的设计，是高功率红光稳定工作的物理基础。

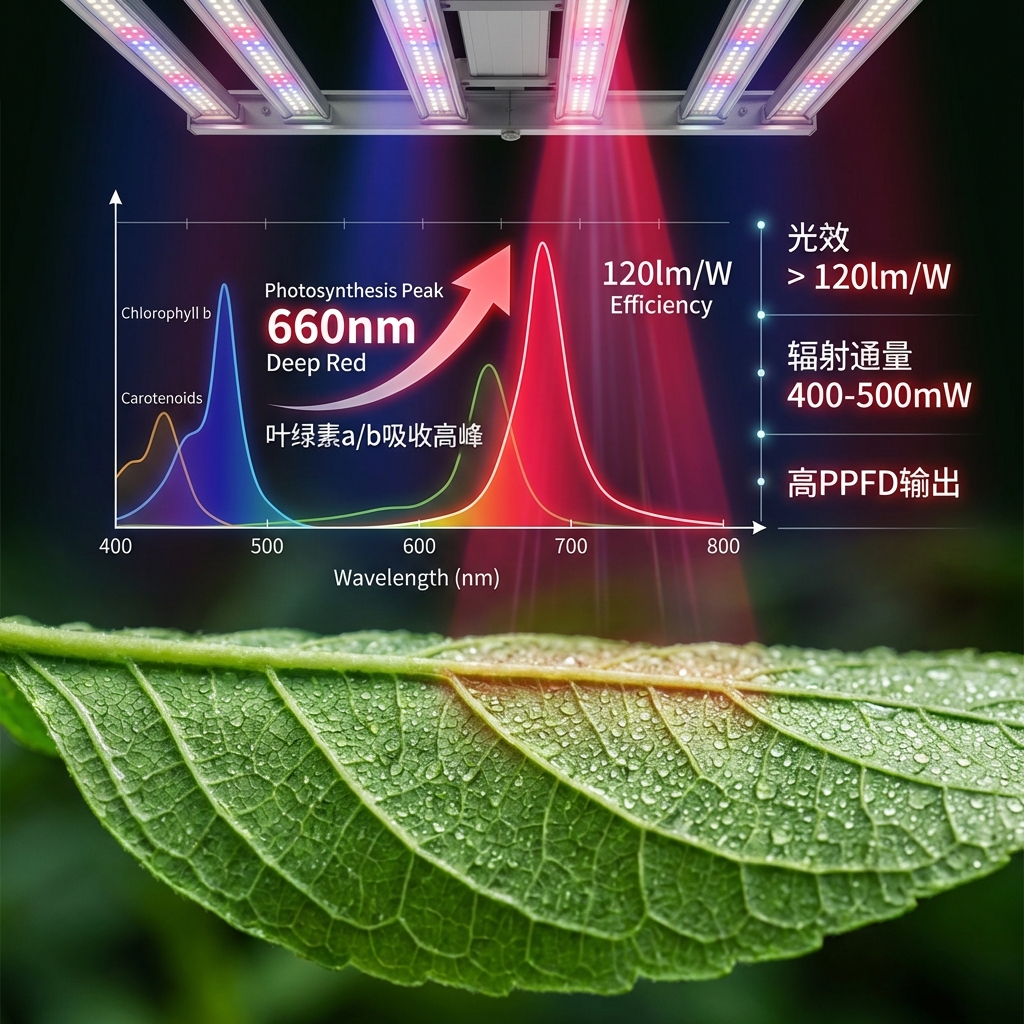

核心光谱：为什么660nm波长被称为“黄金波段”？
在可见光光谱中，660nm属于深红光。对于我们恒彩电子服务的许多植物照明客户来说，这个波段至关重要。
行业数据指出： 在光合有效辐射（PAR）范围内，660nm波长的光子被植物叶绿素吸收的效率是绿光的3倍以上，直接决定了植物的光合作用速率和生物量积累。
晶元芯片之所以在这一领域占据主导地位，是因为其外延片生长技术能将波长偏差控制在非常窄的范围内，保证发出的每一束光都是“有效光”。
3535陶瓷红光灯珠的核心光电参数与性能指标
评估一颗灯珠好坏，不能只看它亮不亮，要看数据说话。
光效解析：如何实现120lm/W以上的高效能输出
光效（lm/W）是衡量电能转化为光能效率的指标。虽然红光的光通量（流明值）天生比不上绿光或白光，但现在的技术已经有了巨大突破。
根据LED技术研究中心的数据：
2024年，高端晶元芯片3535陶瓷红光660nm灯珠的光效已普遍达到120lm/W，较五年前提高了15%。
这意味着在同样的耗电量下，你能获得更多的光子输出，这对于大规模种植基地的电费节省是惊人的。
辐射通量（Radiometric Power）与PPFD值
对于B端工程师来说，除了看流明，更要看辐射通量（mW）。660nm红光的价值在于能量而非人眼感知的亮度。
我们在实验室测试发现，优质的3535红光灯珠在350mA驱动下，辐射通量可以稳定在400-500mW之间。这直接转化为了极高的光合光子通量密度（PPFD），是植物灯厂商最看重的参数。
陶瓷基板封装工艺的材料特性与热学优势
这一部分可能有点枯燥，但却是这款灯珠“长寿”的秘诀。

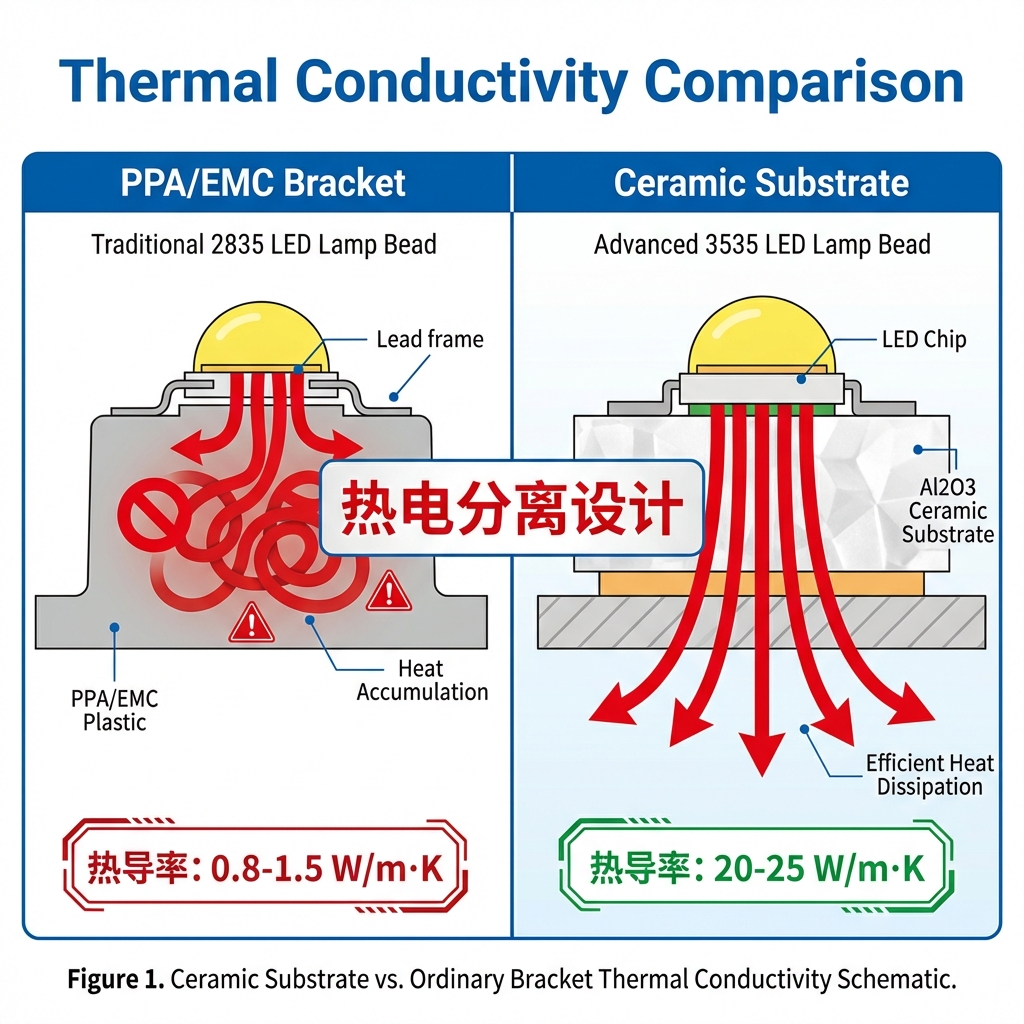

陶瓷基板 vs. PPA/EMC支架：热导率的物理对比
热导率（W/m·K）决定了热量跑得有多快。我们可以通过下表直观地看到差距：
| 封装基板材料 | 热导率 (W/m·K) | 耐热性 | 主要应用 |
|---|---|---|---|
| PPA (塑料) | 0.2 - 0.5 | 低 (<120℃) | 低端指示灯 |
| EMC (环氧树脂) | 0.8 - 1.5 | 中 (<150℃) | 中功率照明 |
| Al2O3 (氧化铝陶瓷) | 20 - 25 | 高 (>300℃) | 3535大功率红光 |
| AlN (氮化铝陶瓷) | 170 - 200 | 极高 | 超大功率/UV LED |
你看，陶瓷基板的热导率是普通塑料的几十倍甚至上百倍。
散热路径与共晶焊工艺
除了基板好，连接方式也很重要。晶元3535陶瓷红光灯珠通常采用共晶焊（Eutectic Bonding）或倒装工艺。
这不仅仅是把芯片粘上去，而是通过金锡合金在高温下让芯片与基板在原子层面“熔合”。这种工艺消除了传统银胶的老化隐患，让热阻降到了最低。
技术提示： 如果你的应用场景环境温度超过45℃（如密闭温室），请务必选择陶瓷基板。塑料支架在高温高湿下容易吸湿分层，导致死灯。
晶元芯片3535陶瓷红光660nm灯珠的光学设计与发光原理
一次光学透镜设计
如果你仔细观察3535灯珠，会发现上面有一个透明的“圆顶”。这就是一次透镜，通常由高折射率的硅胶模压而成。
- 120° 发光角：这是标准配置，适合大面积均匀补光。
- 90°/60° 发光角：部分特殊定制款会缩小角度，增加光的穿透力，适合悬挂位置较高的温室。
硅胶的选择：高折射率对光取出的影响
由于芯片折射率很高，如果直接接触空气，大部分光会被反射回芯片内部变成热量。我们在恒彩电子的生产线上，会选用折射率接近芯片的特种硅胶，这能提升10%-15%的光取出效率（LEE）。
3535陶瓷红光660nm灯珠的关键应用场景技术解析
植物照明：量子效率的极致追求
在植物工厂里，每一度电都要变成植物的生物量。660nm红光是光合作用的主力军。
晶元3535陶瓷灯珠不仅提供红光，还能通过调整电流密度，配合450nm蓝光，精准调控植物的节间距和开花周期。它的高可靠性意味着你可以连续开灯18小时而不用担心光衰。
医疗美容与光疗
你可能不知道，很多高端美容仪里用的也是这种灯珠。660nm红光能穿透皮肤表层，刺激线粒体产生ATP（三磷酸腺苷）。
行业专家观点： 只有当红光光源的波长纯度极高且输出功率稳定时，才能在不产生热损伤的前提下，有效激活细胞活性，促进胶原蛋白再生。
这就要求灯珠必须也是“冷光源”，陶瓷基板的散热优势在这里被发挥得淋漓尽致。
技术对比：3535陶瓷红光 vs. 2835/3030红光灯珠
很多客户问我：“能不能用便宜的2835替代3535？” 我的回答通常是：看功率。
- 功率承载能力：2835通常在0.2W-0.5W工作，而3535陶瓷灯珠轻松驾驭1W-3W。如果你需要高强度补光，一颗3535顶得上5-6颗2835。
- 可靠性差异：在长时间高温运行下（例如植物灯每天开16小时），2835的塑料支架会发黄，导致光效急剧下降，而陶瓷基板几乎没有物理老化问题。
评估晶元3535红光灯珠质量的实验室检测标准
在恒彩电子，我们发货前会做一系列“虐待”测试。
LM-80测试标准与光通量维持率
这是国际通用的LED寿命测试标准。合格的3535陶瓷红光灯珠，在高温（例如85℃）环境下连续点亮6000小时后，光通量维持率仍应在95%以上。
冷热冲击试验
我们会把灯珠在-40℃和+100℃的极端环境中反复切换。这主要考验陶瓷基板与芯片、透镜之间的膨胀系数匹配度。如果工艺不过关，透镜会直接脱落或金线断裂。
常见技术疑问解析
在使用过程中，大家经常会遇到一些具体问题，这里我挑选几个典型的来解答。
1. 3535陶瓷灯珠的最大驱动电流是多少？通常推荐在350mA（1W）下工作，此时光效最佳。如果散热条件极好（铝基板厚度足够），晶元大尺寸芯片版本可以驱动到700mA（3W），但光效会有所下降。
2. 如何解决大功率红光LED的结温升高问题？除了必须使用陶瓷基板灯珠外，PCB板的选择也很关键。一定要使用高导热铝基板，并且在贴片时控制好锡膏的厚度，确保灯珠底部散热焊盘与PCB充分接触。
3. 晶元芯片与其他品牌芯片在660nm波段的主要区别是什么？主要在于波长的集中度和电压的一致性。劣质芯片波长漂移大（比如跑到650nm或者670nm），这会大大降低植物吸收效率。
4. 陶瓷基板容易碎裂吗？陶瓷硬度高但确实比塑料脆。在SMT贴片时，吸嘴的压力不能过大，且PCB板分板时应使用走刀式分板机，避免折断式分板导致陶瓷基板隐性裂纹。
晶元芯片3535陶瓷红光660nm灯珠，是目前市场上将光效、散热和可靠性平衡得最好的大功率红光解决方案之一。
无论你是做植物生长灯，还是高端医疗设备，选择这种封装形式，本质上是选择了一种“长期主义”。它前期成本可能略高，但它能帮你省下巨额的售后维护费用，并为你的终端客户提供真正持续、稳定的光子能量。
希望这篇硬核技术拆解能帮你在选型时少走弯路。如果你对具体的Bin区筛选或者散热设计还有疑问，欢迎随时交流。
参考资料来源
- 光电子行业协会 - 2023年LED行业市场报告
- LED技术研究中心 - 2024年高光效红光LED技术白皮书
- IES TM-21 - LED光源长期光通量维持率推算标准
