还记得我刚入行做LED封装研发那会儿，最头疼的就是大功率灯珠的“死灯”问题。明明参数都对，一上老化架跑个几百小时，亮度就肉眼可见地往下掉。后来才明白，对于几十瓦的高功率应用，普通的PPA支架根本扛不住，必须得用陶瓷基板。这不仅是材料的升级，更是对热力学极限的挑战。如果你正在为户外路灯或者汽车大灯寻找光源方案，那么理解陶瓷封装的核心逻辑，绝对是避坑的关键。
本文核心要点速览：
极高的导热率：陶瓷基板的热导率远超传统PPA/PCT材料，能有效导出大电流产生的废热。
绝缘性能优异：陶瓷本身的高绝缘性，使得高压驱动设计更加安全可靠。
热膨胀系数匹配：陶瓷与LED芯片的热膨胀系数接近，减少了因热胀冷缩导致的内部金线断裂风险。
耐高温抗黄化：无机材料特性使其在150℃高温下长期工作也不会像塑料那样发黄变脆。
气密性好：能有效阻挡水汽和硫化物的侵入，保护内部芯片。
高光效维持率：优异的散热直接提升了光效，延缓了光衰过程。
什么是大功率陶瓷LED灯珠及其核心技术价值？
大功率陶瓷LED灯珠的定义与工作机制
简单来说，大功率陶瓷LED灯珠就是将LED芯片直接贴装在陶瓷基板上的一种封装形式。普通的LED可能用的是塑料或者环氧树脂作为底座，而大功率陶瓷灯珠用的是氧化铝（Al2O3）或氮化铝（AlN）。
这种结构不仅仅是换了个底座那么简单。当电流通过LED芯片时，只有一部分转化为光，剩下的都变成了热。对于大功率（比如单颗3W、5W甚至更高）的应用，这些热量如果聚积在芯片周围排不出去，芯片就会“中暑”，亮度下降甚至烧毁。陶瓷基板就像一条高速公路，利用其晶体结构的高效导热性，迅速把热量从芯片传导到散热器上。
为何高功率照明必须采用陶瓷基板封装？
这就好比你让一个百米冲刺选手穿着棉袄跑步，他肯定受不了。高功率照明（如路灯、探照灯）电流密度极大，产生的热量惊人。
传统的PPA（聚邻苯二甲酰胺）或PCT支架，本质上是塑料。塑料导热差，而且长时间受热容易老化、变黄。一旦支架变黄，光线反射率就低了，灯就不亮了。更严重的是，塑料受热膨胀系数大，很容易把里面的金线拉断。
行业数据指出：当LED结温超过120℃时，传统PPA封装的光衰速度是陶瓷封装的5倍以上。陶瓷材料属于无机物，耐热、耐腐蚀、不吸湿，天生就是为这种“恶劣环境”设计的。
陶瓷灯珠在现代光电技术中的定位
在现代光电技术金字塔中，陶瓷封装处于顶端位置。它不仅仅是一个发光体，更是一个微型的热管理系统。
从恒彩电子这类高新技术企业的研发路径就能看出，随着SMD灯珠技术的迭代，市场对光源的稳定性要求越来越高。陶瓷灯珠已经成为了连接微观芯片与宏观散热器之间的关键桥梁，是实现高光密度、长寿命照明的物理基础。
陶瓷基板封装技术：大功率LED的内部结构解析
陶瓷基板（Al2O3与AlN）的材料特性分析
并不是所有陶瓷都一样。目前市面上主要有两种：氧化铝（Al2O3）和氮化铝（AlN）。
氧化铝（Al2O3）：这是最常见的，性价比高。它的颜色通常是白色的，机械强度不错，导热率大约在20-30 W/(m·K)。对于大多数通用型大功率照明，它已经足够好了。
氮化铝（AlN）：这是高端玩家的选择，颜色通常是灰色或深色。它的导热率极高，可以达到170-230 W/(m·K)，是氧化铝的7-10倍！如果你的应用场景是超大功率密度（比如车灯模组、UV固化），那就非它莫属。
共晶焊与倒装芯片技术在陶瓷封装中的应用
好马配好鞍。有了陶瓷基板，还得有好的连接技术。这里不得不提“共晶焊”和“倒装芯片”（Flip Chip）。
传统的正装芯片需要打金线连接电极，金线容易断，还会挡住一部分光。倒装芯片直接把电极翻过来，通过共晶焊技术（一种高温焊接工艺），直接和陶瓷基板上的电路结合。
这种结构有两个巨大的好处：
没有金线：彻底消除了金线断裂导致的死灯风险，可靠性提升几个数量级。
散热路径更短：热量不需要穿过蓝宝石衬底，直接通过金属电极传导到陶瓷基板，热阻大幅降低。
SMD3535与EMC3030等常见陶瓷封装规格详解
在行业里，我们常说的“3535”其实是指尺寸3.5mm x 3.5mm。这是大功率陶瓷灯珠最经典的尺寸标准。
| 封装规格 | 基板材料 | 典型功率 | 主要应用场景 | 特点 |
|---|---|---|---|---|
| SMD 3535 | 陶瓷 (Al2O3/AlN) | 1W - 5W | 路灯、隧道灯、手电筒 | 标准大功率封装，通用性强，透镜可选。 |
| SMD 5050 | 陶瓷/EMC | 3W - 10W | 工矿灯、投光灯 | 发光面积大，适合多芯片集成。 |
| SMD 3030 | EMC (类陶瓷) | 0.5W - 1.5W | 室内商照、球泡灯 | 性价比高，耐热性介于PPA和纯陶瓷之间。 |
这里特别提一下恒彩电子的1-5W陶瓷系列，它们通常采用3535封装，完美兼容市面上的标准透镜和PCB板，这对于想要替换旧方案的客户来说非常方便。

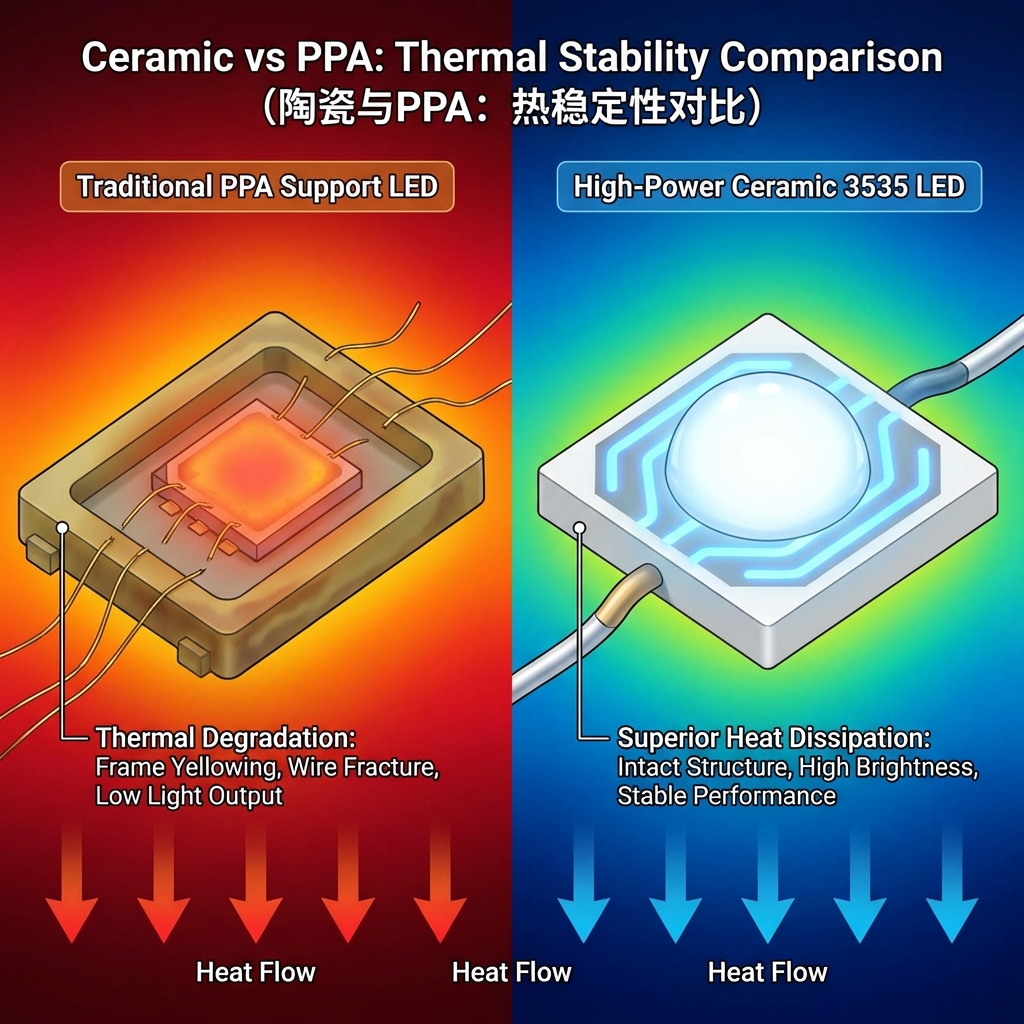

深度对比：陶瓷LED灯珠与传统硅胶/PPA支架的区别
物理稳定性：陶瓷材料与硅胶/PPA的抗老化性能差异
很多人会问，大功率陶瓷灯珠LED灯珠发光二极管到底贵在哪里？其实就贵在“长期稳定性”。
硅胶和PPA本质上是高分子有机材料。想象一下放在太阳底下的塑料盆，时间久了会变脆、粉化。LED工作时发出的高能蓝光和热量，对有机材料的破坏力极大。这就是为什么很多便宜的灯用了一年后光色变暗淡、发青的原因——支架黄化吸收了蓝光。
陶瓷是无机材料，它的化学性质极其稳定。不管是酸、碱还是高温、紫外线，都很难改变它的物理性状。用了三万小时，擦一擦，陶瓷基板还是洁白如新，反射率依然很高。
热膨胀系数匹配度：解决灯珠开裂与死灯的核心
这是一个非常微观但致命的问题。
LED芯片（通常是氮化镓GaN）的热膨胀系数很小。如果底下的基板热膨胀系数很大（像铜或塑料），当灯珠迅速升温时，基板膨胀得快，芯片膨胀得慢，两者之间就会产生巨大的应力。
这种应力轻则导致内部胶体剥离，重则直接把芯片拉裂，或者把导电的金线扯断。陶瓷材料的热膨胀系数与LED芯片非常接近，这种“门当户对”的匹配，从物理层面上保证了结构在冷热冲击下的完整性。
在高电流驱动下两种材料的光衰表现对比
实验数据显示：在700mA电流驱动下连续点亮6000小时，采用陶瓷封装的LED光通量维持率可达97%以上，而普通PPA封装的LED光通量维持率往往跌至85%以下。
这意味着，虽然刚开始点亮时两者亮度差不多，但半年后，陶瓷灯珠依然亮如初见，而普通灯珠已经显出疲态。对于路灯这种维护成本极高的场景，陶瓷灯珠的长寿命直接节省了巨额的换灯人工费。
极致耐高温与散热管理：陶瓷LED的热学性能分析
热导率数据分析：陶瓷基板如何实现高效热传递

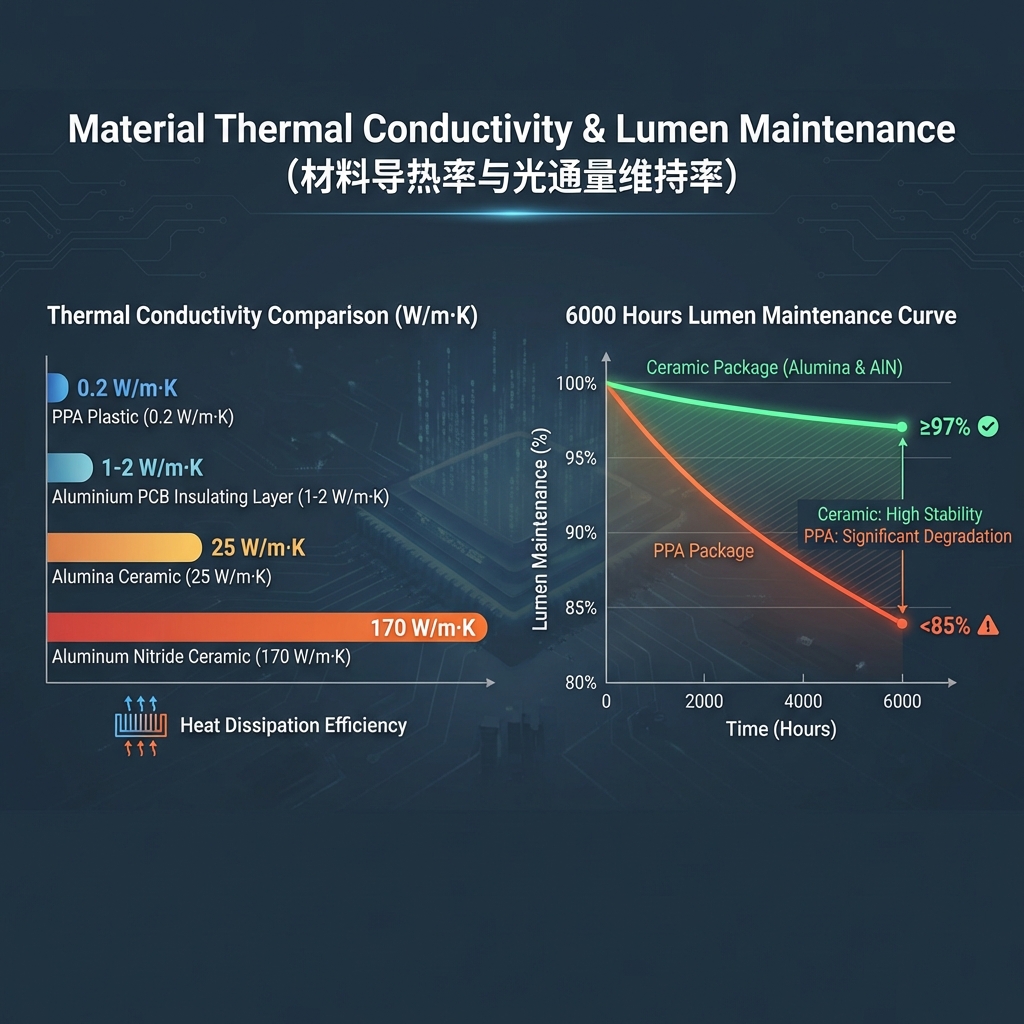

热导率是衡量材料传热能力的指标。我们来看一组对比数据：
PPA塑料：约 0.2 W/(m·K)
铝基板绝缘层：约 1.0 - 2.0 W/(m·K)
氧化铝陶瓷：约 25 W/(m·K)
氮化铝陶瓷：约 170 W/(m·K)
看出来了吗？陶瓷的导热能力是塑料的几百倍！
在实际工作中，热量从芯片产生后，必须瞬间穿过基板到达外部散热器。陶瓷基板就像是一个没有任何阻碍的通道，让热流顺畅通过。如果不使用陶瓷，热量就会堵在芯片下面，形成“热斑”，迅速烧坏PN结。
结温（Tj）控制：陶瓷灯珠耐受150℃高温的物理基础
结温（Tj）是指LED芯片PN结的温度，这是决定LED寿命的最关键指标。
一般的LED灯珠，结温如果超过120℃，寿命就会断崖式下跌。但是，由于陶瓷封装优异的散热和耐热性，很多大功率陶瓷灯珠允许的最高结温可以达到135℃甚至150℃。
这给了工程师很大的设计余量。在一些散热空间受限、环境温度很高（比如夏天暴晒的路灯、密闭的车灯）的场合，只有陶瓷灯珠敢于承诺稳定工作。
大功率（25W-50W）工况下的热阻表现
虽然单颗陶瓷灯珠通常是1-5W，但在COB（Chip on Board）模块中，我们经常会在一块陶瓷板上集成几十瓦的功率。
对于25W或50W这种级别的集成光源，热阻（Rth）必须做得非常低。陶瓷基板因为是直接绝缘的，不需要像铝基板那样中间还得夹一层导热差的绝缘胶。这种“去中间商”的结构，使得陶瓷COB的热阻极低，能让几十瓦的热量迅速散发出去，保证了大功率模组的安全运行。
大功率陶瓷LED灯珠的光电性能与发光效率
高电流密度下的光效维持率（lm/W）
我们都有个经验：手电筒开得越亮，发热越厉害，过一会儿反而没那么亮了。这就是“热猝灭”效应。
陶瓷灯珠因为散热好，能把温度压得更低，从而大大减轻了热猝灭。这意味着你可以给它通更大的电流（比如从350mA超频到700mA甚至1A），它依然能保持较高的发光效率（流明/瓦）。这对于需要高亮度的探照灯、远射灯来说至关重要。
色温一致性与显色指数（CRI）的技术保障
你肯定见过那种路灯，有的发蓝，有的发紫，五颜六色的很难看。这往往是因为荧光粉在高温下发生了变化，或者支架反光杯变色影响了光色。
陶瓷封装的稳定性，保证了荧光粉涂层处于一个相对稳定的温度环境中，减少了色漂移（Color Shift）。同时，像恒彩电子这样的厂商，在陶瓷封装中可以精确调配高显指（CRI>90）的荧光粉方案，让灯光下物体的颜色更加真实还原，这对博物馆照明、手术灯等高端应用非常重要。
专家提示：在选择高显指产品时，务必关注R9（饱和红）的数值。很多标称高显指的LED，R9数值很低，导致照红色物体依然不够鲜艳。优质的陶瓷封装通常能保证R9>50。
陶瓷LED光源的光束角与配光曲线特性
陶瓷灯珠通常配合硅胶透镜模压而成。这种工艺可以非常灵活地设计出球形、平面等多种透镜形状。
平面封装：发光角度大（约120°），适合做面光源或加反光杯。
球透镜封装：可以将光线初步聚焦（约60°-90°），或者提高光取出效率。
由于陶瓷基板平整度极高，透镜成型后的光轴一致性非常好，这对于后续的二次光学设计（比如配光曲线设计）非常友好，不会出现光斑歪斜的情况。
高强度照明场景中的工程应用解析
户外照明：路灯与隧道灯对陶瓷封装的依赖
走在高速公路上，头顶的路灯和隧道灯，90%以上采用的都是基于陶瓷封装的3535或5050灯珠。
为什么？因为户外环境太恶劣了。白天太阳暴晒，晚上寒风凛冽，还有酸雨、汽车尾气。这种温差冲击和化学腐蚀，只有陶瓷这种“硬骨头”啃得下来。更重要的是，路灯一装就是好几年，维修一次还得封路、动用升降机，成本极高。用陶瓷灯珠虽然初次采购贵一点，但全生命周期的维护成本却是最低的。
特种照明：汽车大灯与UV固化光源的材料要求
汽车前大灯现在基本全是LED了。车灯内部空间极其狭小，但要求亮度极高，且离发动机舱很近，温度环境非常苛刻。这时候，必须用高导热的氮化铝陶瓷基板，才能把热导出去。
另外在工业固化领域（比如美甲灯、印刷固化），UV LED发出的紫外线能量很强，普通的有机硅胶或塑料支架在紫外线照射下几百小时就会粉化。只有无机的陶瓷基板配合石英透镜，才能长期耐受强紫外线辐射。
工业照明：高棚灯与防爆灯的稳定性需求
在化工厂、加油站或者高大的钢厂车间，使用的是几百瓦的高棚灯（工矿灯）。这里通常有粉尘、油污，甚至易燃易爆气体。
陶瓷LED灯珠的高绝缘性和高气密性，在这里发挥了巨大作用。它不容易因为受潮而短路，也不会因为静电击穿引发火花，配合防爆外壳，是工业安全生产的守护神。
关于大功率陶瓷LED光源的常见技术疑问
陶瓷灯珠与发光二极管（普通插件）本质区别是什么？
很多人分不清，其实它们都是LED，只是级别不同。普通插件（草帽灯）就像是自行车，结构简单，两根铁脚插在板子上，功率极小（0.06W），主要做指示灯。
而陶瓷灯珠就像是重卡，全贴片结构，功率大（1W以上），专门用来干照明这个“重活”的。如果你把普通插件通上几百毫安的电流，一秒钟就烧了，因为它的铁脚根本导不走那么多热。
如何通过外观区分陶瓷封装与EMC/PCT封装？
这是一个很实用的鉴别技巧：
看侧面：陶瓷灯珠的侧面通常是白色的，质感像瓷砖一样，不透明，很硬，用刀刮不动。EMC或PPA是塑料感，有的甚至有点半透明。
看底部：陶瓷灯珠的底部焊盘通常是打印上去的银层或金层，非常平整。
敲击声：如果有散落的基板，两片陶瓷碰撞的声音是清脆的“当当”声，而塑料是沉闷的。
陶瓷基板的导电层结构是如何设计的？
陶瓷本身是不导电的，那电怎么传输呢？
厂家会在陶瓷表面通过DBC（直接覆铜）或DPC（薄膜溅射）工艺，做出一层金属电路层。这就好比在瓷砖上铺了金箔路。这个金属层不仅负责导电，还负责把芯片的热量横向铺开，增大散热面积。高端的工艺还会在这层金属上镀金，以防止氧化并提高焊接性能。
选择大功率光源，本质上是选择一种热管理方案。虽然市面上LED产品琳琅满目，但只要涉及到“高功率”、“户外”、“长寿命”这几个关键词，陶瓷封装依然是目前物理学法则下的最优解。无论是对于追求极致性能的产品经理，还是希望工程零售后的采购人员，理解这些技术细节，都能让你在选型时更加笃定。
