3535陶瓷贴片红外发射管是一种采用3.5mm x 3.5mm陶瓷基板封装的高功率红外光源，它利用陶瓷材料极高的导热性和气密性，解决了传统塑料封装在大电流驱动下的散热瓶颈和老化问题。这种器件通常覆盖850nm、940nm等波段，是安防监控、机器视觉及工业自动化设备中不可或缺的核心组件，能够提供比传统LED更稳定、更长寿命的红外辐射输出。
我见过项目因为选错了那颗小小的灯珠而功亏一篑。记得有一次，一家做户外安防的客户，因为使用了普通的PPA支架红外管，结果夏天高温一晒，灯珠全部光衰严重，夜视画面一片漆黑。
这让我深刻意识到，对于工程师和采购经理来说，真正理解“陶瓷封装”背后的技术逻辑是多么重要。今天，我们就抛开那些虚头巴脑的营销词，深入聊聊这颗“小而美”的硬核器件。
核心要点速览：
- 极佳散热： 陶瓷基板热导率远高于塑料，支持大电流（350mA-1000mA）驱动。
- 尺寸标准： 3535（3.5mm x 3.5mm）是目前大功率LED的行业通用标准尺寸，兼容性强。
- 抗硫化： 无银层或特殊保护设计，使其在恶劣工业环境中不易被硫化发黑。
- 光效稳定： 采用模造硅胶透镜，耐高温、耐UV，长时间使用不发黄、不裂解。
- 波长定制： 常见850nm（有红爆）和940nm（无红爆），满足不同隐蔽性需求。
- 应用广泛： 从车牌识别到虹膜扫描，只要需要高强度补光，它都是首选。
- 结构坚固： 热膨胀系数与芯片匹配度高，减少了热应力导致的死灯风险。
快速解析：什么是3535陶瓷贴片红外发射管？
定义与核心规格：3.5mm x 3.5mm 标准尺寸下的高功率输出
简单来说，“3535”指的就是这颗灯珠的物理尺寸：长3.5毫米，宽3.5毫米。这看似只是一个尺寸代号，但在LED行业，它代表了“大功率”的入场券。与我们常见的指示灯级小功率LED不同，3535陶瓷贴片红外发射管生来就是为了干“重活”的。
它能够承受高达1W、3W甚至5W的功率输入，将电能高效转化为红外辐射能。在这么小的体积内爆发如此大的能量，如果还用传统的塑料支架，芯片早就烧坏了。而陶瓷材料的引入，让这一切成为了可能。对于追求极致性能的工业设计来说，这不仅是光源，更是系统稳定性的保障。
核心价值：为何它是替代传统PPA/PCT封装的必然选择？
许多刚入行的朋友会问：“用便宜的2835塑料红外灯珠不行吗？” 答案是：看场景。如果是电视遥控器，当然可以。但如果是户外监控或工业检测，绝对不行。
PPA或PCT塑料支架的热导率很低，热量积聚在芯片底部散不出去，会导致芯片结温迅速升高，进而引发光衰（亮度下降）和寿命缩短。而3535陶瓷贴片红外发射管使用的氧化铝（Al2O3）或氮化铝（AlN）基板，热导率是塑料的几十倍甚至上百倍。这意味着，它能像“吸星大法”一样，迅速将芯片产生的热量传导到PCB板上。
“在超过500mA的驱动电流下，陶瓷封装LED的流明维持率通常比PPA封装高出30%以上，这对于要求7x24小时运行的工业设备来说是决定性的优势。”

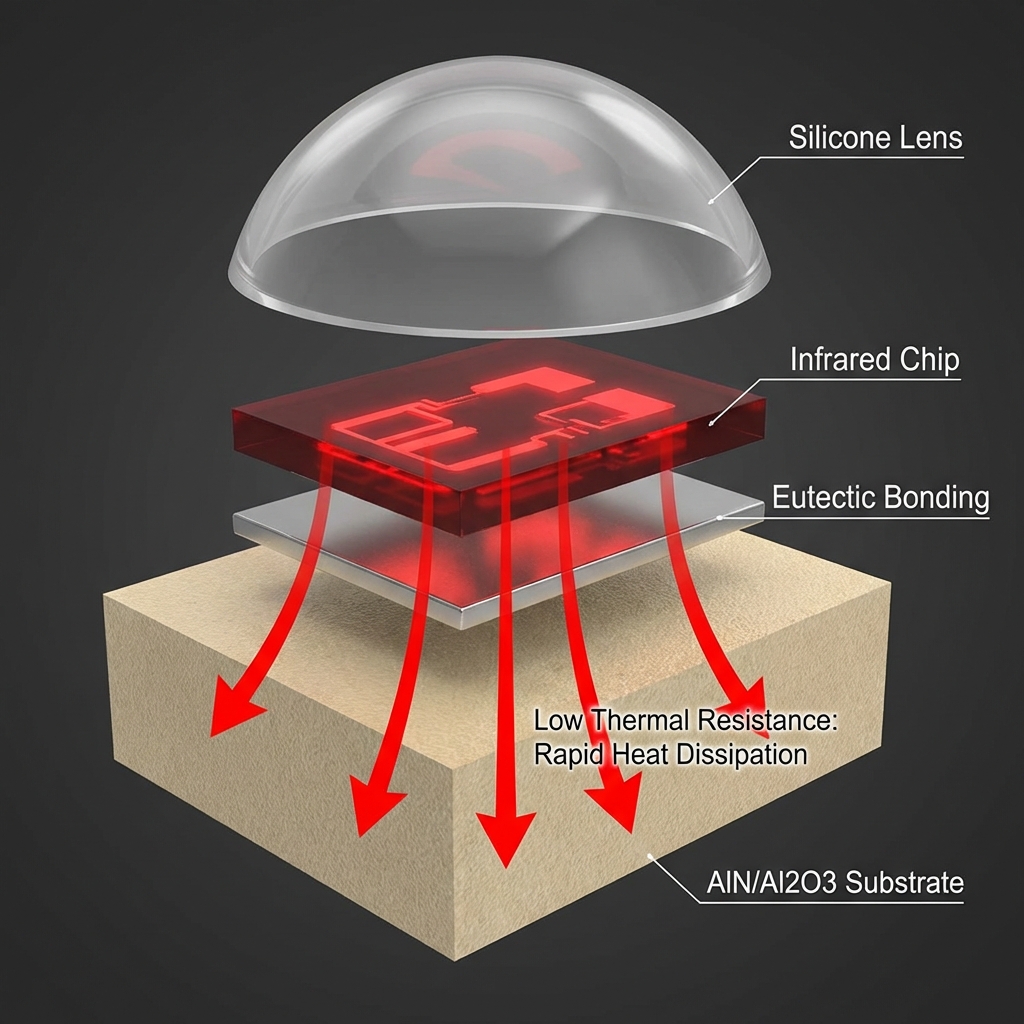

3535陶瓷红外发射管的内部结构与材料科学
陶瓷基板（Al2O3/AlN）的热导率优势解析
这部分是技术控们最关心的。3535封装的核心在于基板材料。目前市面上主要有两种：氧化铝（Al2O3）和氮化铝（AlN）。
普通的3535红外管多采用氧化铝陶瓷，其热导率大约在20-30 W/m·K，这已经足以应付1-3W的功率需求，性价比极高。而对于追求极致的高端产品，比如5W以上的超大功率应用，我们会采用氮化铝陶瓷。氮化铝的热导率可以飙升到170 W/m·K以上！这就好比把乡间土路换成了高速公路，热量传输毫无阻碍。
恒彩电子在研发高功率系列时，特别注重基板的平整度和线路层的结合力，因为这直接影响热阻的大小。低热阻意味着芯片可以在更低的温度下工作，从而大幅延长寿命。
共晶焊技术（Eutectic Bonding）在红外LED中的应用
除了基板，芯片怎么“贴”上去也是门大学问。低端产品可能还在用银胶粘，但在3535陶瓷封装中，我们通常采用“共晶焊”技术。
共晶焊不是简单的粘贴，而是利用金锡（AuSn）合金在特定温度下液化，将芯片与基板在原子层面“熔合”在一起。这种连接方式不仅导电性好，更关键的是它的导热界面热阻极低。相比传统的银胶固晶，共晶焊的机械强度更高，即使在震动剧烈的车载环境或工业机械臂上，也能保证芯片不脱落、不虚焊。
硅胶透镜模造工艺：对光提取效率与耐高温性的影响
你看3535灯珠顶部的那个透明“罩子”，那可不是普通的塑料，而是光学级硅胶。通过高精度的模造工艺（Molding），我们可以将硅胶直接压铸在陶瓷基板上，包裹住芯片。
硅胶有两个巨大的优势：第一是透光率高，特别是在红外波段，能减少光损耗；第二是耐候性极强。它不怕高温，也不怕紫外线。很多户外设备用久了，灯珠表面会发黄变脆，那多半是用了环氧树脂。而模造硅胶即便在150℃的高温下烤几千小时，依然清晰通透，保证了红外光的有效输出。
| 特性 | 传统PPA/PCT封装 | 3535陶瓷封装 | 优势分析 |
|---|---|---|---|
| 热导率 | < 1 W/m·K | 20~170 W/m·K | 陶瓷散热能力呈指数级提升 |
| 最大电流 | 一般 < 150mA | 可达 1000mA+ | 陶瓷支持更高功率密度 |
| 耐温性 | 120℃易黄化 | > 150℃稳定 | 适应恶劣工业环境 |
| 气密性 | 一般 | 优异 | 防止水汽和硫化物侵入 |
核心技术参数详解：读懂高性能红外光源
辐射功率（Radiant Power）与辐射强度（Radiant Intensity）的区别
很多采购朋友在看规格书时容易混淆这两个概念。
辐射功率（mW）： 指的是发射管向所有方向发射出的红外光能量的总和。这就像是灯泡的“总瓦数”。如果你需要照亮一个大房间，看重的是总功率。
辐射强度（mW/sr）： 指的是在特定方向上的光强密度。这更像是手电筒的“聚光能力”。如果你需要看清几百米外的车牌，你需要的是高辐射强度。
在3535陶瓷封装中，通过改变透镜的形状（60度、90度、120度），我们可以在总辐射功率不变的情况下，极大改变辐射强度。选型时一定要明确：你是要“照得广”，还是要“照得远”。
正向电压（Vf）与大电流驱动下的热管理挑战
红外LED的正向电压（Vf）通常比白光LED低，大约在1.4V-1.8V（850nm）或1.2V-1.6V（940nm）。看起来电压低发热就小？错了。
因为功率 = 电压 x 电流。为了获得高亮度，我们往往会给3535陶瓷管通入700mA甚至1000mA的大电流。这时候，即便微小的电压波动也会转化为可观的热量。因此，在驱动电路设计时，必须使用恒流源驱动，并且PCB板必须使用铝基板甚至铜基板，以配合陶瓷封装的高导热特性，快速将热量导出。
光谱分布：峰值波长与半波宽（Spectral Bandwidth）的重要性
红外光不是一条单一的线，而是一个波峰。
2024年的行业数据显示，高质量的3535红外发射管，其半波宽（FWHM）应控制在30nm-40nm之间。
如果半波宽太宽，意味着能量分散，且容易受到环境光干扰。恒彩电子的实验室在分选时，会严格管控峰值波长的一致性（例如±5nm）。在多灯珠阵列应用中，如果波长不一致，会导致补光画面出现明暗不均或“麻点”，严重影响图像识别算法的准确率。

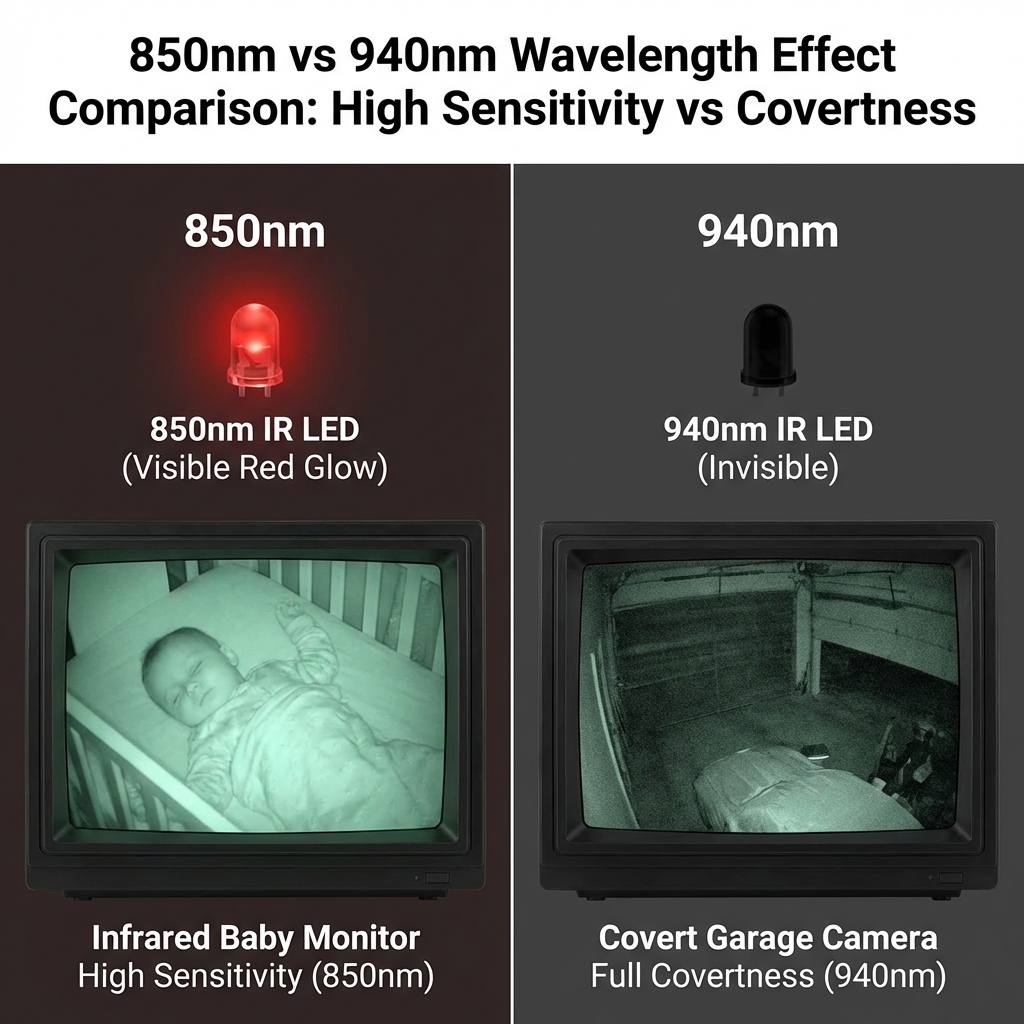

波长选择指南：850nm 与 940nm 的技术对决
850nm红外发射管：红爆现象原理与夜视补光优势
850nm是目前应用最广的波段。为什么？因为摄像头的感光芯片（Sensor）对850nm的灵敏度最高。同样的功率下，850nm照得更远、画面更清晰。
但它有个缺点：红爆。因为850nm的光谱有一小部分尾巴延伸到了可见光的红色区域，所以在夜晚工作时，你会看到灯珠上有明显的红点。这在小区监控、道路卡口是可以接受的，甚至还能起到震慑作用。
940nm红外发射管：隐蔽性需求与传感器匹配特性
如果你做的是婴儿监护器、车载疲劳监测，或者是隐蔽侦查设备，那那个“红点”就太刺眼了。这时候必须选940nm。
940nm完全不可见，真正做到了“暗夜无声”。但是，这里有个坑：感光芯片对940nm的感应效率通常只有850nm的40%-50%。
提示：如果你决定将方案从850nm切换到940nm，为了达到同样的补光距离，你通常需要将发射管的数量或功率增加一倍，或者大幅提高摄像头的增益（ISO）。

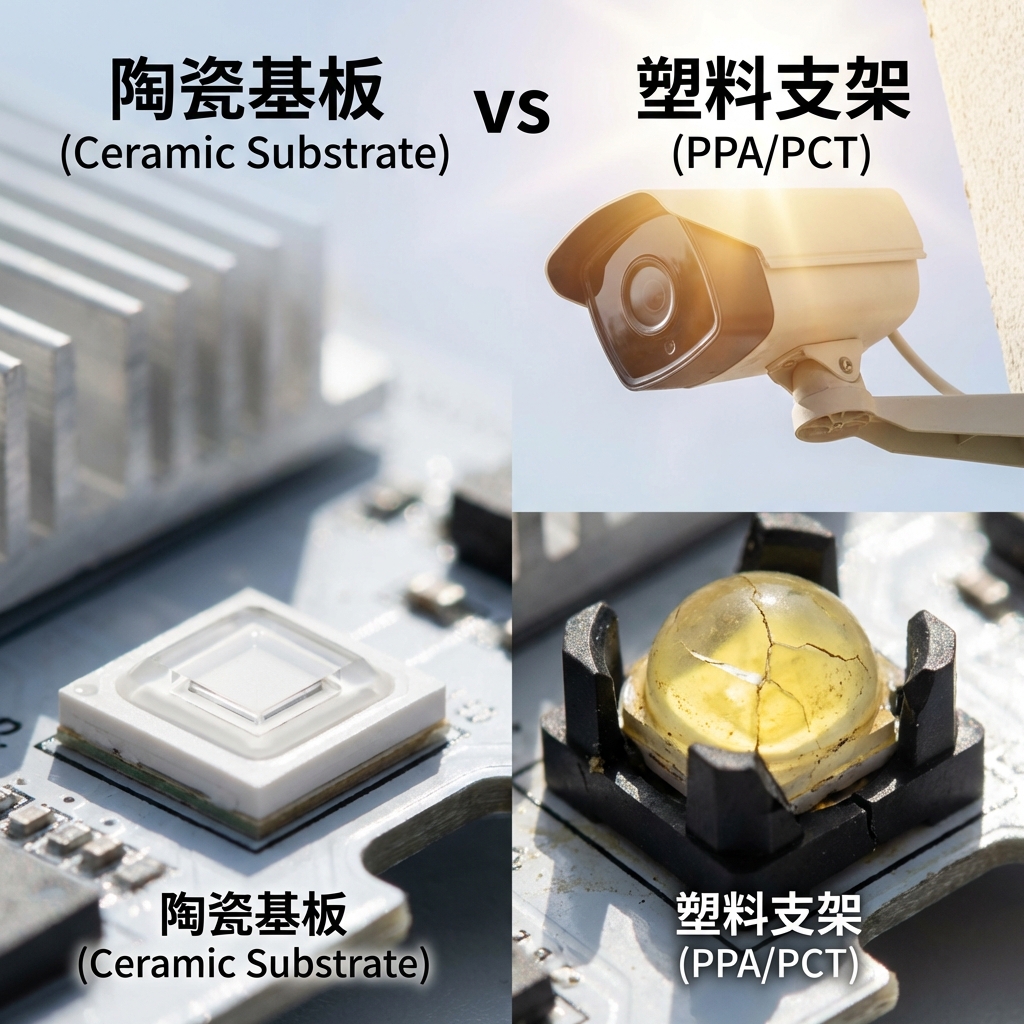

与传统封装对比：陶瓷贴片的技术壁垒与优势
散热性能对比：陶瓷基板 vs 传统引线框架
传统LED用的是金属引线框架包裹在塑料里，热量传输路径狭窄。而陶瓷3535结构简单粗暴：芯片直接焊在陶瓷上，陶瓷直接贴在PCB上，热量“直上直下”。
这种垂直导热结构，使得3535陶瓷管的热阻可以低至5-10℃/W，而传统PMMA封装往往高达40-60℃/W。热阻越低，芯片内部的结温（Tj）就越低。在长期老化测试中，结温每降低10℃，LED的理论寿命就能延长一倍。
可靠性测试：抗硫化、耐腐蚀与湿敏等级（MSL）分析
工业环境往往充满挑战，比如化工厂附近的空气中含有硫。银（用于传统LED支架镀层）遇到硫会变成黑色的硫化银，导致反光率下降，灯珠“死黑”。
3535陶瓷贴片红外发射管由于采用金锡共晶焊，且陶瓷材料本身化学性质极其稳定，天生具有极强的抗硫化能力。此外，优质的陶瓷封装能达到MSL 1（最高湿敏等级）的标准，意味着它在SMT贴片前不需要像爆米花一样担心吸湿问题，生产良率更高。
光衰曲线：长期高温运行下的稳定性表现
对于恒彩电子这样的厂商来说，光衰曲线是产品的生命线。我们对比过数据，在85℃环境温度下连续点亮6000小时：
- 塑料封装红外管： 光衰可能达到15%-20%。
- 陶瓷封装红外管： 光衰通常控制在3%-5%以内。
这对于像高速公路监控这种维护成本极高的场景来说，选择陶瓷封装就是选择了“省心”。
3535陶瓷红外发射管的垂直行业应用场景
安防监控：远距离夜视仪与车牌识别系统的光源方案
这是3535的大本营。现在的智能交通摄像头，要求在漆黑的夜晚也能拍清车牌和人脸。这就需要“爆闪”模式——瞬间以极高电流点亮红外灯。陶瓷封装的高抗冲击能力在这里展现得淋漓尽致，它能承受毫秒级的超大电流脉冲而不损坏。
机器视觉与工业自动化：高速分选与缺陷检测
在工厂流水线上，红外光常用于穿透某些材料（如硅片检测）或识别特定颜色包装。这里的要求是：光必须极其稳定。任何微小的闪烁都会导致误判。3535陶瓷管凭借优秀的散热，保证了长时间工作下波长和强度的零漂移，是机器视觉光源的首选。
生物识别与医疗：虹膜识别、静脉成像及血氧探测
不管是手机上的虹膜解锁，还是医院里的静脉注射仪，利用的都是红外光穿透皮肤或被特定组织吸收的特性。医疗设备对安全性要求极高，3535陶瓷封装不含铅汞等有害物质，且电气隔离性能好，非常符合医疗安规标准。
如何依据工程需求匹配合适的3535红外发射管？
发光角度（Viewing Angle）选择
不要只看功率，角度决定成败。
- 30°/60°： 适合远距离（>50米）监控，光束集中，穿透力强。
- 90°/120°： 适合室内全景监控或近距离补光，覆盖面积大，无暗角。
你需要根据镜头焦距来计算覆盖范围，确保红外光的“视场角”与摄像头的“视场角”匹配，避免出现“手电筒效应”（中间亮，周围黑）。
脉冲驱动 vs 直流驱动：不同工作模式下的选型策略
如果你的应用是常亮的（如监控），请按额定电流的80%设计，留有余量。如果你的应用是脉冲的（如车牌抓拍），你可以大胆地“超频”。很多3535陶瓷管允许在10%占空比下，通入额定电流的3-4倍。但这需要非常精细的电路设计和散热计算。
与之匹配的PCB设计热沉处理建议
千万别把3535陶瓷管焊在普通的玻纤板（FR4）上！那是暴殄天物。必须使用铝基板（MCPCB）或铜基板。 并且在PCB设计时，焊盘下方要有大面积的铺铜散热区。如果条件允许，使用热电分离的基板设计，能将散热效果再提升一个台阶。
行业专家常见疑问解答
Q: 3535陶瓷红外发射管的最大驱动电流是多少？通常，1W规格的建议驱动电流为350mA-400mA；3W规格的可达700mA-1000mA。如果是脉冲驱动模式，瞬间电流可以更高，但必须查阅具体的Datasheet（数据手册）中的脉冲降额曲线。
Q: 红外陶瓷发热与红外LED辐射在原理上有何本质区别？这是一个常见的误区。
- 红外陶瓷发热（Heater）： 原理是电阻发热，产生的是宽波段的热辐射（远红外为主），目的是加热物体，发热量巨大。
- 红外LED（3535发射管）： 原理是电子跃迁发光，产生的是窄波段的近红外光（850/940nm），目的是照明或传感。虽然它工作时也会发热，但那是损耗，不是目的。
Q: 如何判断红外发射管的封装气密性与良率？一种简单的土办法是“红墨水实验”。将灯珠浸泡在红墨水中煮沸一定时间，然后切开看内部是否有红墨水渗透。优质的陶瓷封装应该是滴水不进的。此外，X-Ray透视检查焊锡空洞率也是判断共晶焊质量的金标准。
产业洞察与下一步
陶瓷封装技术已经确立了其在大功率红外应用中的统治地位。随着第三代半导体技术的发展，未来的3535红外发射管将向着更高功率密度（单颗10W+）、更窄波段、更集成化的方向发展。
对于正在进行产品选型的工程师来说，选择一颗可靠的芯，就是为产品的质量打下最坚实的地基。如果您在波长选择、角度匹配或散热设计上有具体疑问，建议直接咨询像恒彩电子这样拥有独立实验室和自动化产线的专业厂商，获取针对性的测试数据和样品，毕竟，实测数据永远比规格书更诚实。
