共阳RGB灯柱必须配置串联电阻的核心原因在于限流保护与电压匹配。由于LED是非线性元件，电压的微小波动会导致电流剧烈变化，如果没有电阻限制电流，灯珠极易因过热而烧毁。此外，红光（R）与绿蓝光（G/B）的导通电压不同，必须通过计算不同阻值的电阻来实现三色亮度和色彩的平衡。
很多工程师初次接触RGB灯柱时，往往忽略了红光芯片电压较低这个细节，直接给三路配了同样的电阻，结果就是红灯发热严重，没过多久就光衰了。我真心建议大家在画板子前，先把这几个基础算透。
以下是关于共阳RGB灯柱电路设计的核心要点：
- 限流保护：电阻是防止电流失控的最后一道防线。
- 独立配置：R、G、B三路必须分别串联电阻，不可共用一个。
- 电压差异：红光电压通常低于蓝绿光，所需电阻值通常更大。
- 共阳接法：公共端接正极（VCC），控制端接负极（GND/控制脚）。
- 功率留余：计算电阻功率时，建议保留1.5倍以上的安全余量。
- PWM控制：共阳结构非常适合配合NPN或NMOS管进行低侧驱动调光。
核心解析：为何共阳RGB灯柱必须配置串联电阻？
很多新手在测试时会问：“我的电源是5V，灯珠也是标称5V，为什么还要电阻？”这是一个非常典型的误区。事实上，LED是电流驱动型器件，而不是电压驱动型。

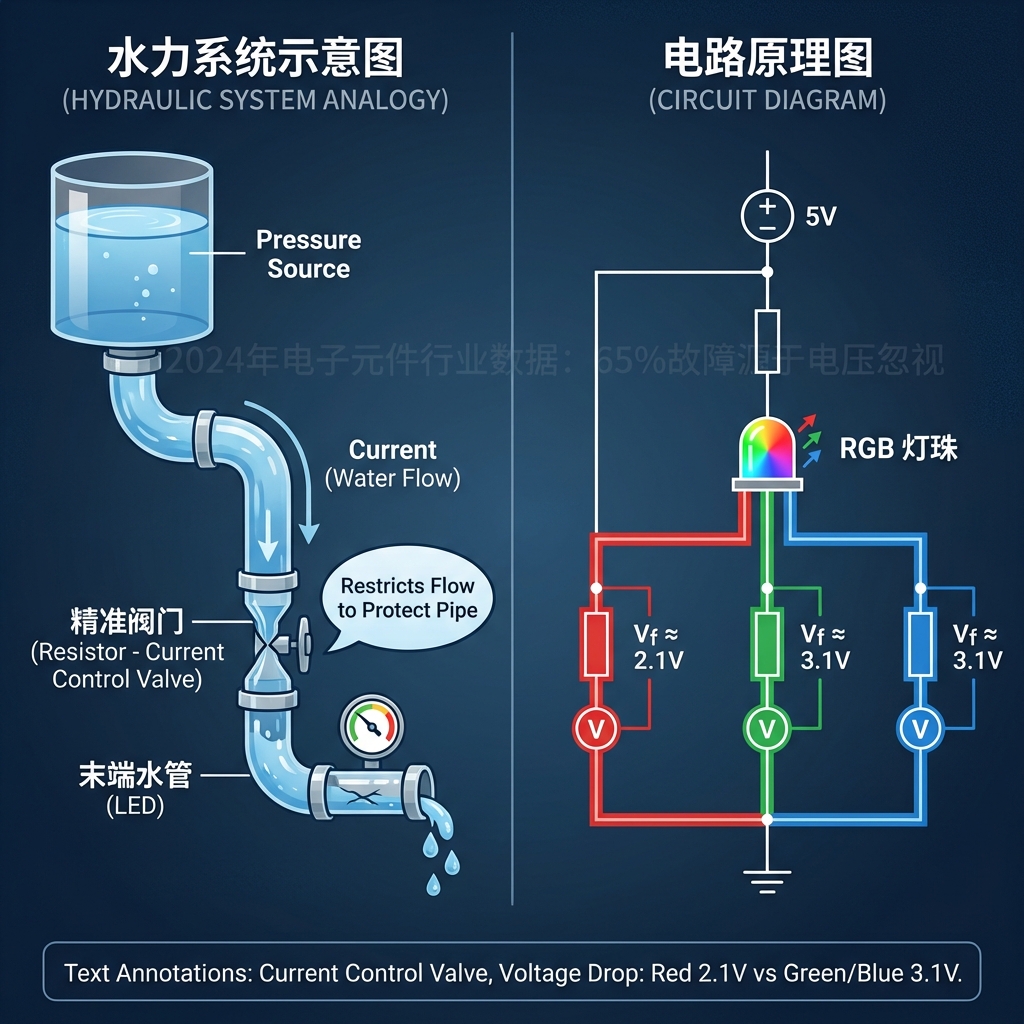

限流保护机制：防止LED过流烧毁的物理原理
LED的伏安特性曲线非常陡峭。一旦加在LED两端的电压超过了它的导通阈值（Vf），电流就会呈指数级上升。如果不串联电阻来分担多余的电压并限制电流（If），电源的微小波动或者LED自身的温升导致的内阻降低，都会瞬间产生巨大的电流。
这就好比一个没有阀门的水管，水压稍微大一点，水管就会爆裂。串联电阻就是那个精准的“限流阀门”，它能确保流过灯珠的电流始终稳定在额定范围内（例如20mA），从而保证灯珠寿命。
电压匹配的重要性：解决电源与LED的“代沟”
在RGB灯珠中，红色芯片的材料（通常是AlGaInP）与绿色、蓝色芯片（InGaN）不同，导致它们的物理特性有很大差异。
2024年电子元件行业数据显示，超过65%的RGB LED故障源于忽略了红光与蓝绿光之间的电压差异，导致红光通道长期处于过载状态。
通常红光的导通电压在2.0V-2.2V左右，而绿光和蓝光则在3.0V-3.2V左右。如果你的供电电压是5V，那么加在电阻上的电压分别是：红路约3V，蓝绿路约1.8V。这就意味着，为了保持电流一致，红色通道需要更大的电阻值来“吃掉”多余的电压。
色彩平衡的关键：通过电阻调整R、G、B一致性
要在恒彩电子这样的专业封装厂生产出高质量的白光，RGB三色的配比至关重要。如果你给三路通入完全相同的电流，由于人眼对绿光最敏感，对蓝光最迟钝，混合出来的光很可能偏色。
通过调整串联电阻的阻值，我们可以微调每一路的电流，从而校准最终的混合白光色温。这在对色彩要求极高的商业照明或显示屏领域是必不可少的步骤。
深入理解共阳极（Common Anode）架构与电气特性
搞清楚“共阳”和“共阴”的区别，是动手接线的第一步。这直接决定了你的驱动电路该怎么选型。
共阳 vs. 共阴：内部电路结构的区别

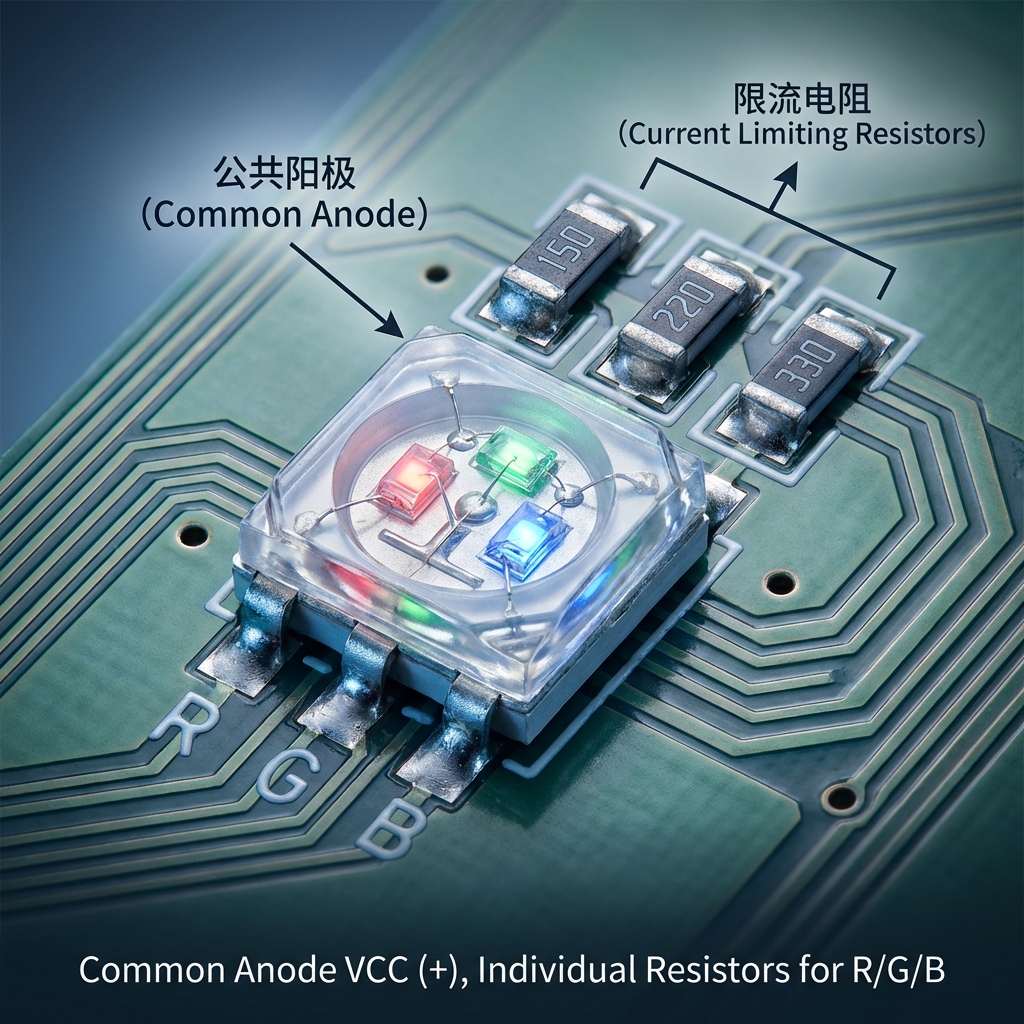

所谓“共阳极”，就是RGB灯珠内部的红、绿、蓝三个芯片的阳极（正极）被连接在了一起，引出一个公共引脚，通常标记为“+”或者第2脚。而三个芯片的阴极（负极）则是独立引出的。
与之相对的“共阴极”，则是三个负极连在一起接地。
在实际应用中，共阳极更为普遍。这是因为在控制电路中，使用NPN三极管或N沟道MOSFET进行“低侧开关”（Low-side Switching，即控制接地通断）比控制高侧电源通断要简单且成本更低。你只需要把公共端接到电源正极，控制芯片负责拉低R、G、B引脚的电位即可点亮。
工业照明中选择共阳架构的技术优势
在工业级应用中，驱动器的设计往往倾向于共阳结构。
资深电路设计专家指出：在多通道LED驱动IC设计中，采用共阳极架构配合开漏输出（Open-drain）引脚，可以显著降低芯片内部的发热量，提升系统的整体能效比。
这种结构允许控制端承受较高的电压（例如12V或24V灯带系统），而控制逻辑依然可以是3.3V或5V的低压信号，极大地简化了电平转换电路的设计难度。
如果你正在寻找关于具体封装的接线细节，尤其是5050封装的引脚定义，可以参考这篇详细的技术指南：5050RGB灯珠串联接法：电路设计、电压匹配与6脚接线技术指南，里面有非常直观的引脚图解。
工程实战：如何精准计算RGB灯柱的串联电阻值
这一部分全是干货，请拿出计算器。很多时候，经验值（比如“串个330欧就行”）虽然能亮，但并不是最优解，要么太暗，要么寿命减半。
欧姆定律在LED电路中的应用公式
最基本的计算公式依然是欧姆定律：R = (Vcc - Vf) / If
- R：需要的电阻值（单位：Ω）
- Vcc：电源电压（例如5V, 12V）
- Vf：LED的正向导通电压（不同颜色不同）
- If：你期望的工作电流（通常小功率灯珠为20mA，即0.02A）

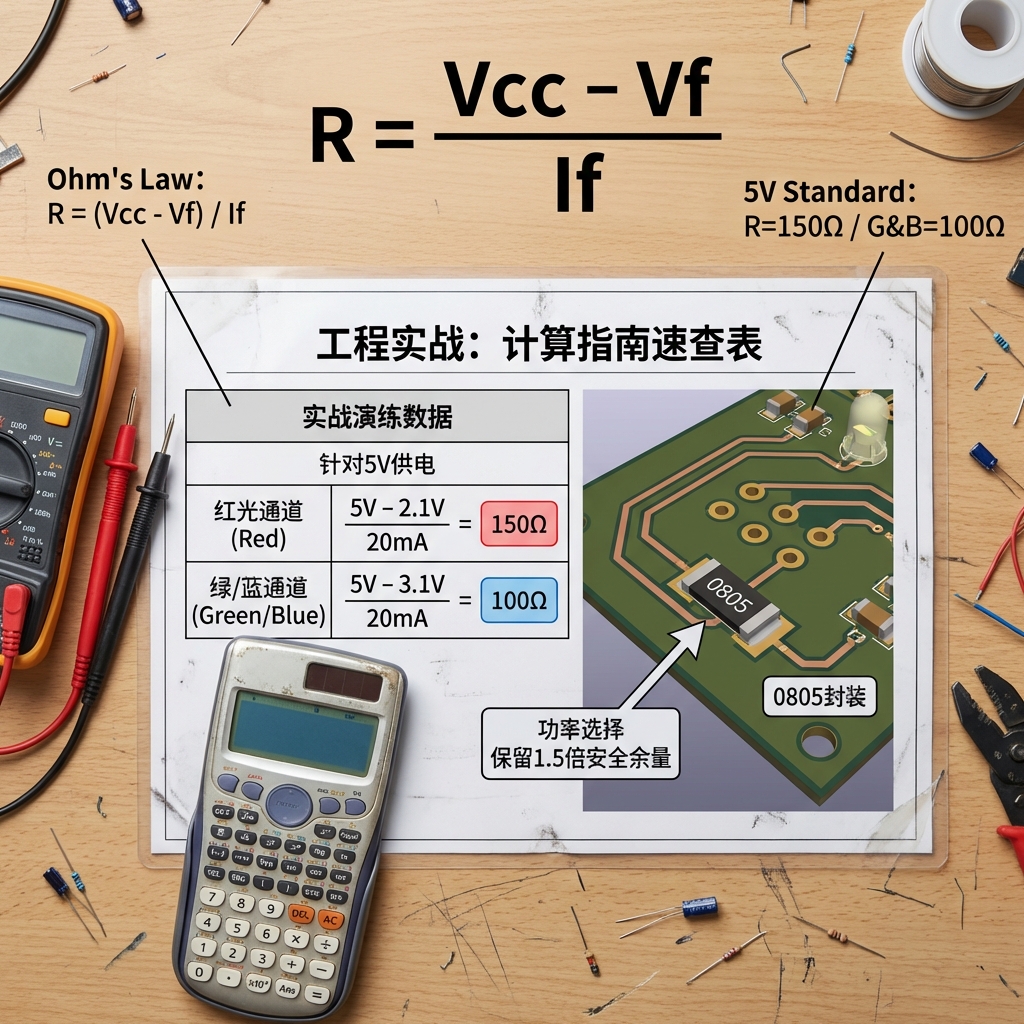

实战演练：5V供电下的电阻选择
假设我们使用一颗标准的5050 RGB灯珠，电源为5V直流电，目标电流为20mA。
1. 红色通道（Red）：
- Vf (红) ≈ 2.1V
- R(红) = (5V - 2.1V) / 0.02A = 2.9V / 0.02A = 145Ω
- 实际工程选择：通常选取标准阻值150Ω。
2. 绿/蓝通道（Green/Blue）：
- Vf (绿/蓝) ≈ 3.1V
- R(绿/蓝) = (5V - 3.1V) / 0.02A = 1.9V / 0.02A = 95Ω
- 实际工程选择：通常选取标准阻值100Ω。
可以看到，红色通道需要的电阻值明显比蓝绿色要大。如果你给红色也用了100Ω，电流就会飙升到接近30mA，长期工作必死无疑。
电阻功率额定值的计算：避免电阻过热
光算阻值还不够，还得算功率。电阻消耗的功率 P = I² * R。
以红色通道为例：P = 0.02A * 0.02A * 150Ω = 0.06W。
市面上常见的0805贴片电阻额定功率是1/8W（0.125W），0603是1/10W（0.1W）。0.06W小于0.1W，看起来是安全的。但是，如果是在密闭环境或高温环境下，建议至少保留50%的余量。所以选用0805封装会比0603更稳妥。
| 颜色通道 | 典型Vf (V) | 建议电流 (mA) | 5V供电推荐电阻 (Ω) | 12V供电推荐电阻 (Ω) |
|---|---|---|---|---|
| 红色 (R) | 2.0 - 2.2 | 15 - 18 | 150 - 180 | 560 - 620 |
| 绿色 (G) | 3.0 - 3.2 | 15 - 18 | 100 - 120 | 470 - 510 |
| 蓝色 (B) | 3.0 - 3.2 | 15 - 18 | 100 - 120 | 470 - 510 |
注：为了延长寿命，我们通常建议将电流设计在15mA-18mA之间，而不是顶格跑满20mA。
常见电路设计误区与故障排查指南
在协助客户排查问题的过程中，我发现有些错误是反复出现的。避开这些坑，你的电路设计水平就能上一个台阶。
误区警示：为何不能在公共阳极端仅串联一个电阻？
这是最典型的“偷懒”设计。有些朋友想省两颗电阻，就在共阳极的公共端串了一颗电阻，然后分给R、G、B三路用。
后果非常严重：当只点亮红色时，电阻分压是一个值；当你同时点亮红绿蓝混合白光时，流过电阻的总电流变成了原来的3倍，电阻上的压降瞬间变大，导致分给灯珠的电压急剧下降，灯珠亮度大打折扣。更糟糕的是，当你进行动态变色（比如呼吸灯效果）时，各个颜色的亮度会互相干扰，产生严重的“串扰”现象，光色闪烁不定。
切记：每一路颜色（R、G、B）必须拥有自己独立的限流电阻！
故障诊断：灯珠闪烁或颜色偏差
如果你发现刚做好的板子，灯珠有轻微的闪烁，或者颜色发青，请检查以下几点：
- 供电不足：RGB全开时电流最大，检查电源功率是否足够，线材是否太细导致压降过大。
- 电阻虚焊：由于LED发热，如果电阻焊接不牢，热胀冷缩会导致接触不良。
- 静电击穿：蓝色芯片对静电最敏感。如果发现蓝光不亮或微亮，很可能是焊接时没有做好防静电措施。
材料选型对RGB灯柱性能的影响
好的电路设计离不开好的元器件支持。并不是所有的LED灯珠都生而平等。
高品质LED封装技术的重要性
在深圳市恒彩电子有限公司，我们经常强调：封装工艺决定了灯珠的一半寿命。采用高纯度金线焊接和高导热的支架，能确保芯片产生的热量迅速导出。
如果你使用的是普通的铁支架灯珠，热阻较高，即便电阻计算得再精确，积热也会导致环氧树脂发黄，进而造成光衰。对于高端商业应用，我们推荐使用EMC3030或陶瓷基板系列，它们的耐热性和抗UV性能远超普通SMD产品。
精密电阻与公差选择
虽然电阻很便宜，但请尽量选择精度在1%以内的金属膜电阻。普通5%精度的碳膜电阻，其阻值离散性较大。在RGB混光应用中，阻值的微小差异会导致几颗灯珠混合出的白光色温不一致，肉眼看上去就是有的偏红，有的偏蓝，俗称“花屏”。
实用问答：解决你的最后疑虑
Q：如果我用单片机（如Arduino或STM32）直接驱动RGB灯珠，还需要三极管吗？
A：大部分单片机IO口的输出电流能力只有10-20mA，勉强能驱动一颗灯珠。但为了安全起见，或者驱动多颗灯珠，必须使用三极管（如S8050）或MOS管进行扩流驱动。直接接IO口很容易烧坏单片机。
Q：如何快速区分手里的灯珠是共阳还是共阴？
A：拿起万用表，调到二极管档（蜂鸣档）。红表笔接公共端，黑表笔分别触碰其他引脚。如果灯亮了，就是共阳；如果反过来，黑表笔接公共端，红表笔触碰其他引脚灯才亮，那就是共阴。
Q：12V灯带里，为什么经常看到三个灯珠串在一起才接一个电阻？
A：这是为了提高效率。3颗蓝光LED串联电压约为9.6V，剩下的2.4V由电阻分担。这样比每颗灯珠都单独串电阻挂在12V上要节能得多，发热也更小。
稳健设计成就完美光效
共阳RGB灯珠的电路设计并不复杂，但魔鬼往往藏在细节里。精准的电阻计算、独立的通道限流以及合理的散热布局，是保证灯光工程长期稳定运行的三大支柱。
无论你是正在开发一款酷炫的电竞键盘，还是设计大型楼宇亮化工程，遵循上述原则都能让你少走弯路。如果你在选型过程中遇到拿不准的情况，比如不知道该选EMC封装还是普通SMD，或者对全光谱系列感兴趣，欢迎随时与我们交流技术心得。毕竟，把光做“好”，不仅仅是把灯点“亮”那么简单。
