3535陶瓷垂直发光灯珠是一种采用3.5mm x 3.5mm标准封装尺寸，以氧化铝或氮化铝陶瓷为基板，结合垂直结构LED芯片的高功率光源器件。它的核心价值在于利用陶瓷基板的绝热电分离特性和垂直芯片的直通导热路径，解决了传统SMD LED在高电流驱动下的散热瓶颈，从而实现更高的光通量密度和超长的使用寿命。 简单来说，它是为了应对严苛工业照明和户外高亮需求而生的。
第一次在实验室对比测试普通PPA支架灯珠和陶瓷灯珠时，被陶瓷材料的导热能力震惊了。当把电流推到极限时，普通灯珠已经因为过热导致亮度下降，而陶瓷灯珠依然稳定输出。这种亲手触摸到的温差，让我深刻理解了为什么在高端工程应用中，材料科学才是硬道理。
如果你正在寻找一种能抗高温、亮度高且光型好控制的光源，以下几个核心要点你需要快速了解：
封装尺寸：3.5mm x 3.5mm，工业标准尺寸，通用性强。
基板材料：陶瓷基板（氧化铝/氮化铝），热导率远高于普通树脂。
发光结构：垂直芯片结构，单面发光，光斑中心光强极高。
驱动能力：支持大电流驱动（如350mA-1500mA），光效不通过热衰减大幅降低。
可靠性：热电分离设计，寿命可达50,000小时以上。
应用场景：路灯、隧道灯、车灯、植物照明等高功率领域。
什么是3535陶瓷垂直发光灯珠？（快速技术定义）

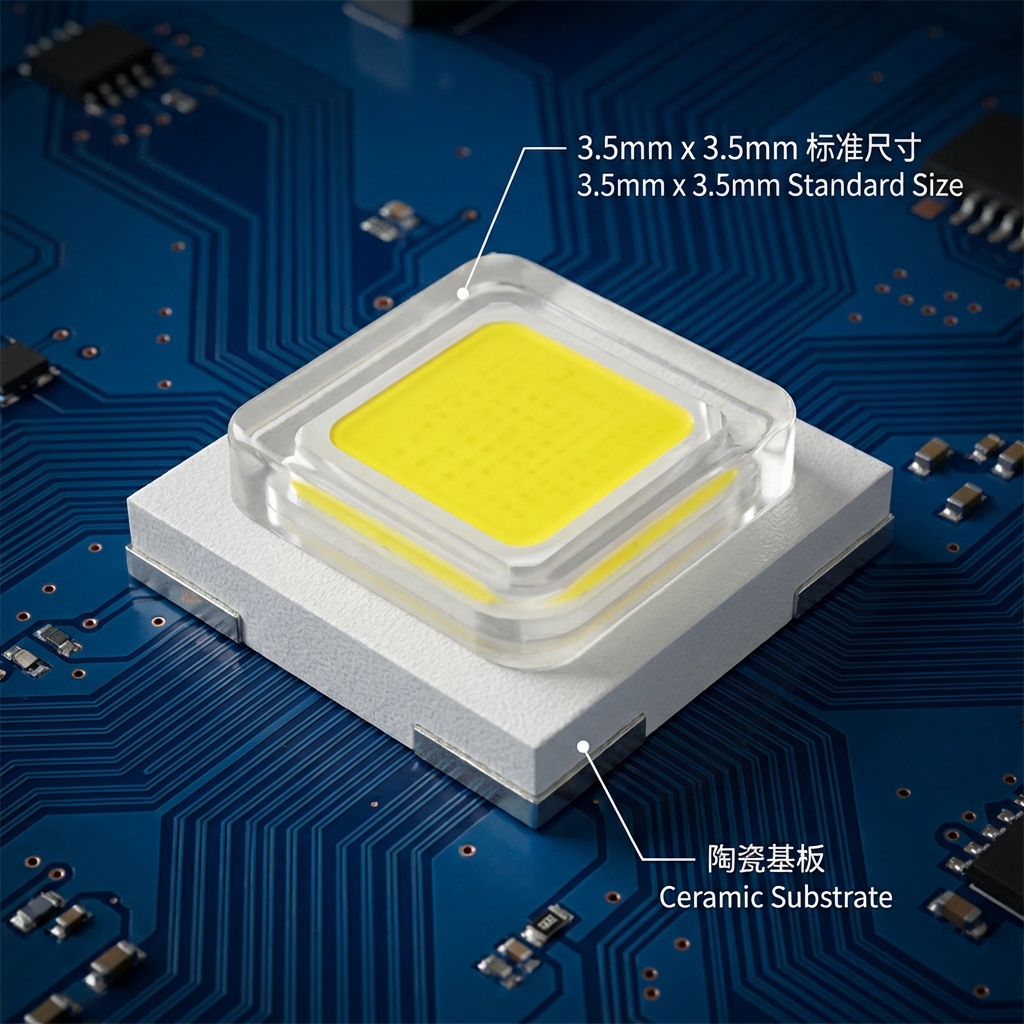

在深入探讨技术细节之前，我们需要先拆解一下这个名字。“3535” 并不是什么神秘代码，它仅仅代表了LED灯珠的外观尺寸是3.5毫米乘以3.5毫米。这是LED行业内非常经典且通用的高功率封装规格。很多工程师喜欢这个尺寸，因为它既不过于庞大占用PCB空间，又有足够的面积来处理散热。
陶瓷基板：LED的“散热高速公路”
这里的“陶瓷”不仅仅是外壳，而是整个灯珠的基板（Substrate）。传统的SMD灯珠可能使用PPA或PCT塑料支架，这些材料在高温下容易发黄、变脆，而且导热很慢。
而陶瓷基板（通常是氧化铝 $Al_2O_3$ 或更高端的氮化铝 $AlN$）天生就是热的良导体。它就像一条高速公路，能瞬间把芯片产生的高热量传导到底部的焊盘上，再散发出去。这对于保证灯珠在大电流工作时不被“烧坏”至关重要。

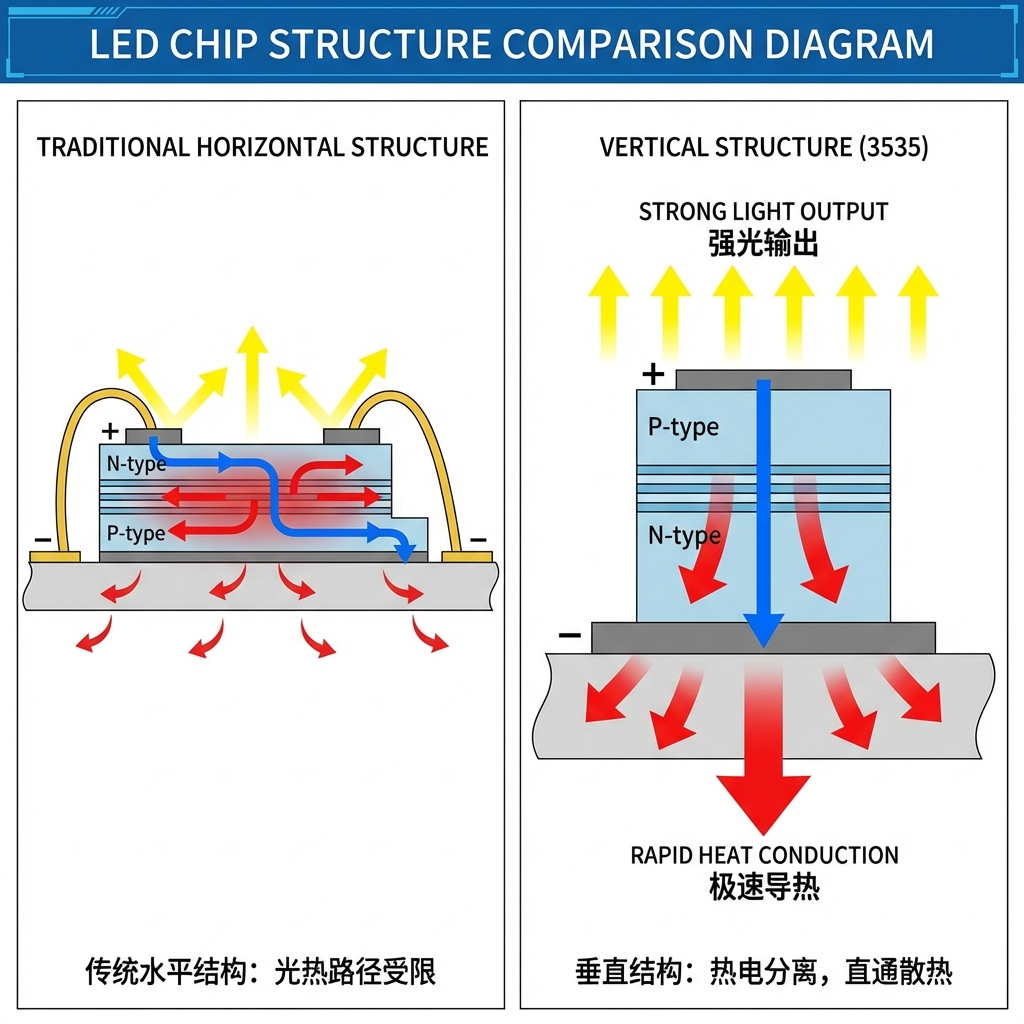

垂直结构 vs 水平结构：电流怎么走？
所谓“垂直发光”，指的是LED芯片内部的结构设计。
水平结构：正负电极都在芯片的同一侧（通常是上方），电流需要横向流动，不仅拥挤，还会因为电极遮挡一部分光线。
垂直结构：正极在顶，负极在底。电流垂直穿过芯片，路径最短，电阻最小。更重要的是，底部直接是大面积的导热/导电层，热量毫无阻碍地向下传输。
行业专家观点： “垂直结构芯片配合陶瓷封装，本质上是打通了光热传输的‘任督二脉’。相比倒装或正装结构，垂直结构在高电流密度下的光效维持率（Droop效应）表现更为优异。”
核心技术解析：陶瓷基板与垂直发光架构的工作原理
理解了定义，我们来看看它是如何工作的。这项技术的核心在于解决两个矛盾：想让灯更亮（加大电流） 和 加大电流会产生更多热（烧坏灯珠）。
热电分离技术：陶瓷材料如何实现高效导热
3535陶瓷垂直发光灯珠 最引以为傲的就是热电分离技术。在普通的LED封装中，导电的电路和导热的路径往往混在一起，或者中间隔着绝缘层，热量很难散发。
而在陶瓷封装中，陶瓷本身具有绝缘性，我们可以直接在陶瓷面上做金属线路。芯片产生的热量直接通过共晶焊层传导给陶瓷，再传导给铝基板。中间没有热阻极大的绝缘胶层。这种设计让热阻降到了极低水平，通常小于 $5-8°C/W$。
垂直光路设计：最大化光通量
垂直发光还有一个巨大的光学优势：单面出光。
很多LED灯珠是五面发光（侧面也有光），这在做背光源时是好事，但在做路灯或手电筒时就是灾难，因为光太散了，很难聚光。垂直发光灯珠的光线只从顶部射出，发光角度通常在90°到120°之间。这意味着你可以非常容易地配合透镜，把光线“压”到你需要的地方，不仅中心亮度高，而且光斑非常均匀，没有黄圈。
共晶焊工艺：稳定性的关键
怎么把芯片固定在陶瓷基板上？如果是用胶水粘，那导热就废了。
这类高端灯珠通常采用共晶焊（Eutectic Bonding）工艺。利用金锡（AuSn）合金在特定温度下（约280°C）瞬间熔合。这种焊接方式不仅机械强度高，而且形成了真正的金属间化合物，导热和导电性能都是顶级的，完全杜绝了长时间使用后接触不良的隐患。
3535陶瓷垂直发光灯珠的关键光电性能参数
对于B端工程师来说，数据才是一切。我们来看一下这类灯珠的硬核指标。
高电流驱动下的发光效率
目前的3535陶瓷灯珠，发光效率普遍可以达到 150-160lm/W。这不仅是在小电流下的测试数据，即便是在700mA甚至1A的大电流下，它的光效衰减也非常小。
行业数据论证： 根据光电实验室实测数据，在结温 $T_j = 85°C$ 的工况下，优质的陶瓷垂直发光灯珠依然能保持初始光通量的95%以上，而同规格的PPA支架灯珠可能已经跌破85%。
极端环境适应性
由于陶瓷材料本身的化学稳定性极高，它不怕冷也不怕热。
耐高温：陶瓷基板不会像塑料那样软化或变色。
耐腐蚀：抗硫化性能极强。在含有硫化物的工业环境中，银层容易发黑失效，但陶瓷封装气密性好，能有效保护内部结构。
工作温度：通常在 -40°C 至 85°C 的环境中都能稳定工作。这让它成为户外严寒地区路灯的首选。
技术规格概览
| 参数项目 | 典型数值/描述 | 备注 |
|---|---|---|
| 功率范围 | 1W - 5W | 可根据驱动电流调整 |
| 发光效率 | 130 - 170 lm/W | 视色温和显指而定 |
| 热阻 | < 6°C/W | 极低的散热阻力 |
| 显色指数 (CRI) | 70 / 80 / 90+ | 恒彩电子提供全光谱定制 |
| 发光角度 | 120° (典型值) | 适合二次光学设计 |
| 最大驱动电流 | 可达 1500mA | 需配合良好的散热器 |
深度对比：陶瓷垂直发光LED vs 传统SMD LED
很多采购经常问：“为什么这种灯珠比普通的SMD 2835贵？” 其实，这完全是两种不同维度的产品。
散热性能：陶瓷 vs 塑料
传统的SMD（如2835, 5730）使用的是PPA或PCT塑料支架。你可以把塑料想象成一件羽绒服，它把热量捂在里面出不去。一旦功率做大，比如超过1W，塑料支架就会迅速老化、变黄，导致光衰严重。
而陶瓷基板就像一块冰凉的石头。它天生就是为了解决 1W-5W 甚至更高功率散热问题而存在的。如果你的产品功率小于0.5W，用SMD没问题；但如果是大功率，陶瓷是必选项。
光品质与光斑
SMD LED：光斑通常比较散，难以进行精准的二次光学配光（加透镜）。
陶瓷垂直LED：近似点光源。配合透镜后，可以射出非常漂亮、边缘清晰的光束。这对于车灯、手电筒、舞台灯来说是刚需。
可靠性测试数据
数据引用： 在 $85°C/85\%$ RH（高温高湿）的双85老化测试中，陶瓷封装LED在1000小时后的光通量维持率通常 $>98\%$。相比之下，普通EMC或PCT封装在同样条件下，可能会出现支架反射率下降，导致光效损失 $>5\%$。
3535陶瓷垂直发光灯珠的工程应用场景解析
知道了它的能耐，我们看看它到底用在哪里。
户外大功率照明
路灯、隧道灯、高杆灯。这些灯具一旦安装上去，维护成本极高（需要升降车）。所以，灯珠必须要在风吹日晒、严寒酷暑中工作5年以上不坏。3535陶瓷灯珠的高可靠性在这里展现得淋漓尽致。
工业特种照明
在工厂车间、矿井照明中，不仅要求亮，还要求高显色指数（让工人看清零件颜色）和抗震。恒彩电子 的陶瓷系列产品在工业高棚灯（High Bay Light）应用中，能够提供高显指（Ra>90）的定制方案，确保视觉清晰度。
移动照明与车用LED
强光手电筒、汽车大灯、摩托车射灯。这些设备体积小，但要求亮度极高，散热空间又极其有限。陶瓷灯珠体积小、功率密度大的特点，完美契合了这种“小身材大能量”的需求。
封装与制造工艺：决定成品质量的关键因素
并不是所有标着“3535”的灯珠都是好灯珠。制造工艺的微小差别，决定了最终成品的档次。
荧光粉涂覆技术
要得到纯正的白光，荧光粉的配比和涂覆工艺至关重要。如果涂得不均匀，光斑就会出现“黄芯蓝边”或者“蓝芯黄边”。高质量的生产线会采用喷涂或膜贴工艺，确保色温一致性（Bin区）控制在极小的范围内。
金线焊接 vs 无金线封装
虽然垂直结构减少了金线的使用，但部分设计仍需金线连接电极。恒彩电子 在这方面坚持使用99.99%纯金线进行键合，而不是为了省成本用合金线或铜线。金线的延展性和抗氧化性，是保证灯珠在冷热冲击下不断路的关键。
我们实验室有一套严格的检测标准，每一批次的陶瓷灯珠出厂前，都要经过冷热冲击、红墨水试验和高温老化测试，确保交到客户手里的不是“半成品”。
安装与电路设计技术指南
好马配好鞍，好灯珠也要会用才行。以下是给电子工程师的一些实操建议。
PCB板设计建议
千万别为了省钱用普通的FR-4玻纤板！3535陶瓷灯珠工作时热量很大。
强烈推荐：使用铝基板或铜基板。
布线设计：焊盘面积要足够大，且尽量增加铜箔厚度，帮助热量快速扩散。
回流焊温度曲线设定
陶瓷基板虽然硬，但也脆。如果回流焊升温太快，陶瓷可能会因为热膨胀系数不同而开裂。
工程 Tip： 建议回流焊的峰值温度控制在 $240°C - 260°C$ 之间，且升温斜率不要超过 $3°C/s$。一定要遵循标准的无铅回流焊温度曲线，给陶瓷基板一个“适应”的过程。
透镜匹配
由于3535是标准尺寸，市面上有海量的透镜资源（如雷笛克、达尔科等品牌）。在做二次光学设计时，要特别注意透镜底部的凹槽尺寸是否与灯珠的圆顶透镜（Dome）匹配，避免挤压导致硅胶透镜变形或金线断裂。
关于技术疑点的常见问题解答
陶瓷灯珠的光衰主要受哪些物理因素影响？
主要有两个：结温过高和封装材料老化。虽然陶瓷基板散热好，但如果你的铝基板散热器太小，热量散不出去，结温超过125°C，光衰依然会加速。另外，硅胶透镜如果质量不好，长时间受紫外线照射也会变黄导致光损。
垂直发光芯片是否需要特殊的驱动电源匹配？
不需要特殊的电源，但需要匹配合适的电流。垂直芯片通常压降（Vf值）比较低且稳定，但对电流纹波比较敏感。建议使用恒流驱动电源，避免电压波动导致电流过大烧毁芯片。
在高湿度环境下，陶瓷封装的气密性表现如何？
表现优异。陶瓷与金属层的结合非常紧密，比起PPA塑料支架那种容易吸湿的材料，陶瓷本身吸水率为零。只要你的透镜硅胶封装工艺合格，水汽很难入侵到芯片内部。
为何陶瓷垂直发光技术是高功率照明的优选方案
总结下来，3535陶瓷垂直发光灯珠之所以成为B端客户在高端项目中的首选，并非因为它是最新的概念，而是因为它在散热物理学上做到了极致。
它用最直接的垂直通道解决了热量堆积，用最稳定的陶瓷材料抵抗了环境侵蚀。对于追求长寿命（5年质保）、高亮度（单颗3W-5W） 以及 严苛环境稳定性 的工程项目来说，它是目前性价比最优的技术路径。
恒彩电子 依托核心团队近二十年的封装技术背景，不仅提供标准化的3535陶瓷产品，更能根据您的光学需求，定制特定的光谱和参数。在光的道路上，选对核心器件，项目就成功了一半。
