在这个行业摸爬滚打了这么多年，我见过无数工程师因为选错了小小一颗LED灯珠，导致整个项目的PCB板需要重新设计。作为在恒彩电子实验室里常年跟光谱仪和显微镜打交道的人，我深知“细节决定成败”在光电领域绝不是一句空话。
0606RGB灯珠究竟是什么？简单来说，它是一款尺寸为1.6x1.6mm、内部封装了红绿蓝（RGB）三颗芯片的侧发光或正发光SMD LED。它完美的解决了0402尺寸太小不好焊接、而0805又太占空间的尴尬局面，是目前智能穿戴和精密仪器指示灯的“黄金尺寸”。
以下是关于0606RGB灯珠，你必须知道的核心要点：
- 尺寸规格：标准尺寸为1.6mm x 1.6mm，高度通常在0.6mm-0.8mm之间。
- 引脚定义：通常为4脚（共阴/共阳）或6脚（独立控制），设计时需严格核对规格书。
- 电压要求：红光（R）通常为1.8-2.4V，绿光（G）和蓝光（B）为2.8-3.4V。
- 光色混合：由于封装体积小，三色芯片距离极近，混光效果优于大尺寸灯珠。
- 应用领域：机械键盘背光、TWS耳机指示灯、智能手环、精密医疗设备。
- 焊接工艺：对回流焊温度曲线敏感，建议峰值温度控制在245℃-260℃之间。
- 防潮等级：通常为MSL 3级，开袋后需在168小时内完成贴片。
什么是0606RGB灯珠？核心定义与结构解析
很多刚入行的朋友容易把0606和0603混淆。实际上，0606RGB是为了满足更紧凑的全彩显示需求而诞生的特殊规格。
0606封装尺寸解读：为什么是1.6x1.6mm？
标准的0603封装是1.6x0.8mm，这意味着它是一个长方形。要在这么窄的空间里塞进三颗芯片（红、绿、蓝）并打上金线，工艺难度极大，且散热是个大问题。
0606封装将宽度增加到了1.6mm，变成了正方形（1.6x1.6mm）。这多出来的空间不仅仅是体积的增加，它允许内部引线框架（Lead Frame）布局更加合理，每颗芯片都有足够的散热面积。对于追求极致轻薄的电子产品来说，这是一个在体积和性能之间非常完美的平衡点。

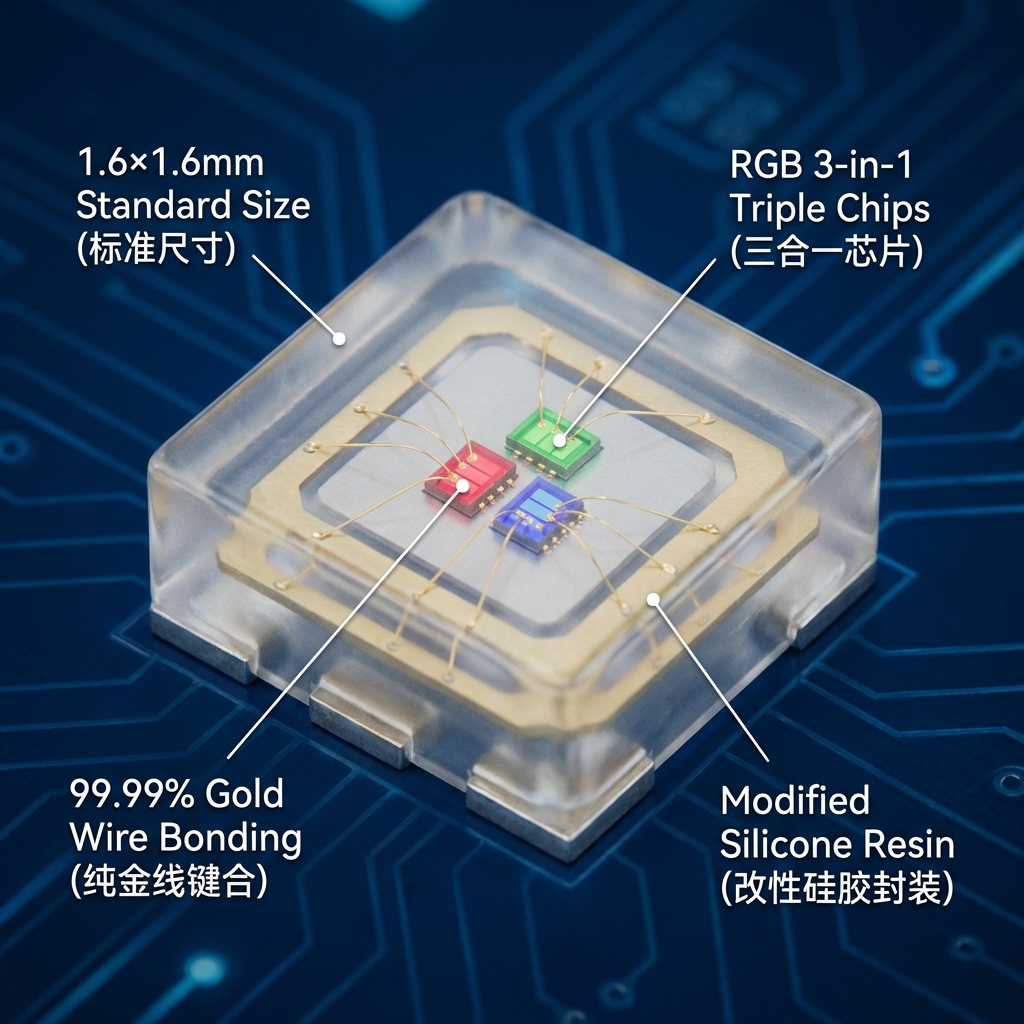

RGB三合一芯片结构与内部引线布局
如果你用高倍显微镜观察恒彩电子生产的0606RGB，你会看到内部有三颗微小的晶片排列成品字形或一字形。
💡 行业数据指出，采用品字形排列的芯片结构，在混出白光时，光斑均匀度比一字形排列高出约 15%。
内部的引线通常采用99.99%的纯金线进行键合。引脚设计上，0606RGB最常见的是4引脚设计（共阴极或共阳极）。这意味着三颗芯片共用一个正极或负极，节省了PCB走线空间。当然，为了更精准的控制，也有6引脚的独立回路版本，但这会增加布线难度。
0606RGB与单色0603灯珠的本质区别
除了显而易见的颜色差异，两者最大的区别在于控制逻辑和热管理。单色0603只需要给一个固定的电流就能稳定工作。而0606RGB需要配合PWM（脉冲宽度调制）控制器，通过调节红绿蓝三色的占空比来混合出千变万化的色彩。这对灯珠的响应速度和芯片的一致性提出了极高的要求。
0606RGB灯珠的关键技术参数详解
作为采购或者研发，看规格书（Datasheet）是基本功。但规格书上几十个参数，哪几个才是决定生死的关键？
光学参数分析：亮度(mcd)与波长(nm)的一致性要求
亮度（IV）是大家最关心的，但对于RGB灯珠，波长（WD/WLP）其实更重要。人眼对颜色的敏感度极高，尤其是绿光和蓝光。
- 红光：通常在620-625nm。
- 绿光：520-525nm（翠绿）。
- 蓝光：460-470nm。
如果波长偏差超过2-3nm，混出来的白光就会明显偏红或偏蓝。我们在出厂分BIN（分级）时，会将波长范围控制在极小的区间内。
📊 根据 MarketsandMarkets 2024年的报告，对RGB LED波长一致性要求极高的电竞外设市场，年增长率预计将保持在 10% 以上，这直接倒逼封装厂提升分光分色技术。
电气特性：正向电压(VF)与电流(IF)的标准范围
这是一个新手最容易踩坑的地方：红光的电压远低于绿蓝光。
通常0606RGB的额定电流是20mA。但在实际设计中，为了延长寿命，我建议将电流控制在10mA-15mA左右。此时：
- 红光 VF：1.8V - 2.2V
- 绿/蓝光 VF：2.8V - 3.2V
如果你给红光也串联了和其他颜色一样阻值的限流电阻，红光电流会过大，导致发热严重甚至烧毁；或者反过来，绿蓝光因为电压不足而亮度不够。
视角(View Angle)与发光效率的关系
0606RGB的标准视角通常是120度。这是一个朗伯辐射图形。视角越宽，侧面看到的光越强，但在正前方的亮度（mcd值）就会相对降低。
有些特殊应用（如光导管）可能需要更窄的角度，但这通常需要透镜配合。对于0606这种贴片LED，120度是保证混光均匀性的最佳选择。如果角度太小，你可能会看到红绿蓝分层的“彩虹圈”现象，这在高端产品中是不可接受的。
封装工艺对0606RGB性能的影响
很多客户问我：“为什么同样是0606RGB，你们家的比别家贵一点，但寿命长这么多？” 秘密就在封装材料和工艺里。
不同胶水材质（硅胶 vs 环氧树脂）的耐老化性对比
胶水是保护芯片的“防弹衣”。低端产品常使用环氧树脂。这种材料刚出厂时透光率不错，但它有一个致命弱点：不耐高温和抗紫外线能力差。
💡 实验数据显示：环氧树脂封装的LED在高温高湿环境下工作 1000 小时后，胶体黄化会导致亮度衰减 30% 以上。
我们恒彩电子的高端系列主要采用改性硅胶。硅胶分子结构稳定，耐热性极好，即使长时间工作也不会发黄变脆。虽然成本高一些，但对于要求“零客诉”的B端客户来说，这是必须的投入。
支架材质选择：铜支架与铁支架的导热差异
肉眼看不见的内部支架（Lead Frame），是散热的“高速公路”。
- 铁支架：便宜，但导热系数低，且容易生锈。散热不好会导致芯片结温升高，光衰加速。
- 铜支架：导热系数是铁的数倍。为了防止氧化，表面通常会镀银。
如果你想快速判断供应商良心与否，可以拿磁铁试一下引脚，能吸起来的肯定含铁量高，散热性能就要打个问号。
防潮等级(MSL)与回流焊耐受性测试
0606体积小，胶体薄，对湿气非常敏感。一旦胶体吸潮，在260℃的回流焊炉里，水汽瞬间气化膨胀，就会发生“爆米花效应”，直接把灯珠炸裂或者导致内部金线断裂。
专业的led灯珠封装厂家会严格执行IPC/JEDEC J-STD-020D标准。我们通常将0606RGB定义为MSL 3级，意味着真空包装拆封后，必须在168小时（7天）内完成焊接，否则必须重新进行60℃/24小时的烘烤除湿。
0606RGB vs 0402/0805 RGB灯珠：规格与适用性对比
选择困难症？来看看这个直观的对比。
| 特性 | 0402 RGB | 0606 RGB | 0805 RGB |
|---|---|---|---|
| 尺寸 (mm) | 1.0 x 1.0 (或更小) | 1.6 x 1.6 | 2.0 x 1.25 |
| PCB占用空间 | 极小 | 适中 | 较大 |
| 焊接难度 | 极高 (易抛料/立碑) | 中等 (良率高) | 低 (易操作) |
| 混光效果 | 一般 | 优秀 | 较好 (但芯片间距稍大) |
| 功率承受 | 低 (5-10mA) | 中 (20mA) | 中高 (20-30mA) |
| 主要应用 | 超微型医疗/耳机 | 穿戴/键盘/指示灯 | 家电面板/玩具 |

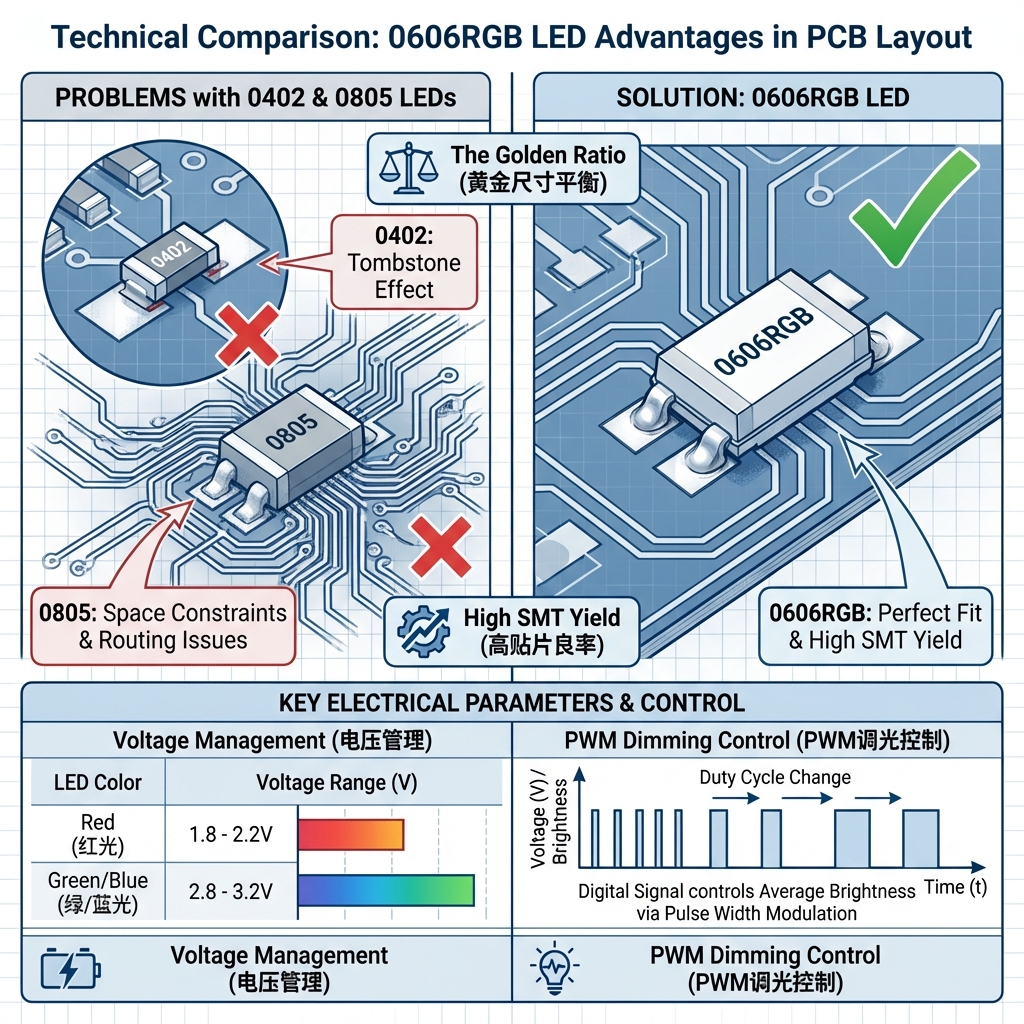

尺寸与焊盘设计差异：PCB空间受限时的最佳选择
0402确实小，但它的焊盘太小，SMT贴片机的吸嘴精度要求极高，稍微一点抖动就会导致抛料（丢件）或者立碑（竖起来）。这会大大降低生产良率。
0606RGB正好处于一个“甜点区”。它比0805省空间，又比0402好焊接。对于大多数不是极端追求微型化的智能硬件，0606是兼顾生产效率和体积的最佳解。
亮度与散热性能对比：体积与功率的平衡点
不要指望0606能做照明，那是大功率灯珠的事。0805虽然大一点，但在同样的20mA电流下，其亮度并没有质的飞跃。反而在高密度排列时，0606因为体积小，可以排得更密，实现更细腻的线形光带效果。
混光效果分析：不同封装尺寸下的色彩均匀度
RGB灯珠最怕的是“分色”。当你近距离看的时候，能明显分出红点、绿点、蓝点，这就很掉价。0606因为封装紧凑，红绿蓝芯片靠得非常近，发出的光在射出胶体表面时就已经充分混合了。
深度应用场景：0606RGB灯珠的行业解决方案
消费电子指示灯：智能穿戴与蓝牙耳机的微型化需求
现在的TWS耳机盒，通常需要一颗呼吸灯来显示电量和连接状态。红灯充电，绿灯充满，蓝灯配对。这里空间寸土寸金，0606RGB凭借小体积和多色显示，成为了标配。工程师在这里最关注的是小电流下的亮度一致性，因为耳机也是电池供电，需要灯珠在1mA甚至更低电流下也能清晰发光。
电竞外设背光：机械键盘与鼠标的色彩表现力
如果你拆开一把高端RGB机械键盘，每个轴体下面可能就藏着一颗反贴的0606或者6028（类似规格）灯珠。这里对灯珠的要求是反应速度快和色彩艳丽。
💡 专家观点：对于电竞外设，RGB灯珠的刷新率必须配合主控芯片达到 1000Hz 以上，以避免在人眼快速扫视时出现频闪效应。
汽车内饰氛围灯：高可靠性与抗震性能要求
汽车电子是另一个级别。车规级LED要求通过AEC-Q102认证。虽然0606主要用于消费类，但在一些非关键的车内按键背光或装饰条中，采用高可靠性材料（如金线、纯铜支架、硅胶）封装的工业级0606RGB也被广泛应用。这里最考验的是抗冷热冲击能力（-40℃到105℃）。
技术难点与常见失效模式分析
在实验室里，我们每天都在分析“死灯”。了解这些，能帮你避开90%的坑。
死灯现象的根本原因：静电击穿与焊接热损伤
LED是半导体器件，对静电非常敏感。很多工厂没有严格的防静电措施（ESD），工人甚至徒手触摸灯珠。静电瞬间击穿芯片内部PN结，导致漏电或死灯。尤其是蓝光和绿光芯片，抗静电能力通常比红光弱。
另一个杀手是焊接热损伤。如果回流焊温度设置过高，或者手工烙铁焊接时间超过3秒，高温会传递到芯片，导致金线脱落。
色偏与亮度衰减：荧光粉沉降与芯片老化的关系
虽然RGB灯珠主要靠三色芯片发光（不常用荧光粉，除非是RGBW），但胶体老化依然会导致色偏。如果使用的是劣质胶水，长时间受热后变黄，蓝光穿透力就会变弱，导致混合出的白光偏黄。
如何通过规范的SMT贴片工艺降低不良率
- 钢网开孔：建议采用电抛光钢网，厚度控制在0.1-0.12mm，避免锡膏过多导致连锡短路。
- 吸嘴选择：使用橡胶吸嘴，且吸取力度要适中，避免压伤灯珠表面的硅胶（硅胶较软）。
- 温区控制：严格遵循无铅回流焊曲线，预热区升温斜率小于3℃/s。
关于0606RGB灯珠的高频技术问答
0606RGB灯珠是否支持共阴与共阳两种模式？是的。市场上两种都有，但共阳极（Common Anode）更为普遍。因为驱动IC通常采用低电平有效（吸电流）的方式驱动LED。选型时务必看清电路图。
如何判断0606RGB灯珠的防静电能力？看规格书中的ESD参数。一般消费级产品要求抗静电能力达到HBM（人体模式）2000V以上。如果应用环境恶劣，建议在电路中并联齐纳二极管或选用内置齐纳保护的灯珠。
0606RGB灯珠在户外应用中的防水防尘建议是什么？0606灯珠本身是非气密性封装，不防水。如果用于户外，必须依赖外壳的防水结构，或者在PCB板组装完成后，表面喷涂三防漆（Conformal Coating）进行保护。
总结来说，0606RGB灯珠虽然个头小，但里面的学问一点不少。它是微型化全彩显示的基石。无论是为了节省PCB空间，还是为了获得更细腻的混光效果，它都是一个极佳的选择。
如果你正在开发新产品，或者现有的供应商频频出现死灯、色偏的问题，建议深入考察一下封装厂的工艺水平。在恒彩电子，我们坚持用数据说话，每一批出货的灯珠都经过了严苛的老化测试，只为让你的产品在市场上更具竞争力。毕竟，好产品，从这一颗小小的灯珠开始。
