本文深入解析5050rgb灯珠的封装尺寸、核心光电参数及接线控制方法，对比2835与3528灯珠差异，提供长距离电压降解决方案，助您规避劣质原材料陷阱并精准完成项目选型。在LED照明与景观亮化设计中，5050rgb灯珠因其适中的尺寸、出色的混色效果和高成熟度的应用配套，成为氛围灯带、商业广告招牌及车载装饰的核心光源。为了便于快速评估其核心性能，下表整理了5050rgb灯珠的关键技术指标与应用参考：
| 关键指标 | 5050rgb灯珠典型参数 | 选型参考价值 |
|---|---|---|
| 封装尺寸 | 5.0mm × 5.0mm × 1.6mm | 决定了PCB板的设计空间与灯珠的安装兼容性。 |
| 芯片配置 | 内部集成红（R）、绿（G）、蓝（B）三合一芯片 | 支持三基色独立控制，可调配出全彩动态颜色。 |
| 工作电压 | 红色：1.8-2.4V；绿/蓝色：2.8-3.4V | 驱动电路设计时的关键参考，严禁超压工作。 |
| 单颗功耗 | 约0.2W（三色全亮时约0.6W） | 具有低功耗、低发热特征，适合密集布线。 |
| 主要应用 | 氛围灯带、广告字、车载内饰、点光源、像素屏 | 适用于各种需要动态色彩变换的亮化与装饰场景。 |
| 推荐制造工艺 | 采用高纯度金线与红铜支架封装（如恒彩电子） | 保证低光衰与长寿命，降低后期维护成本。 |

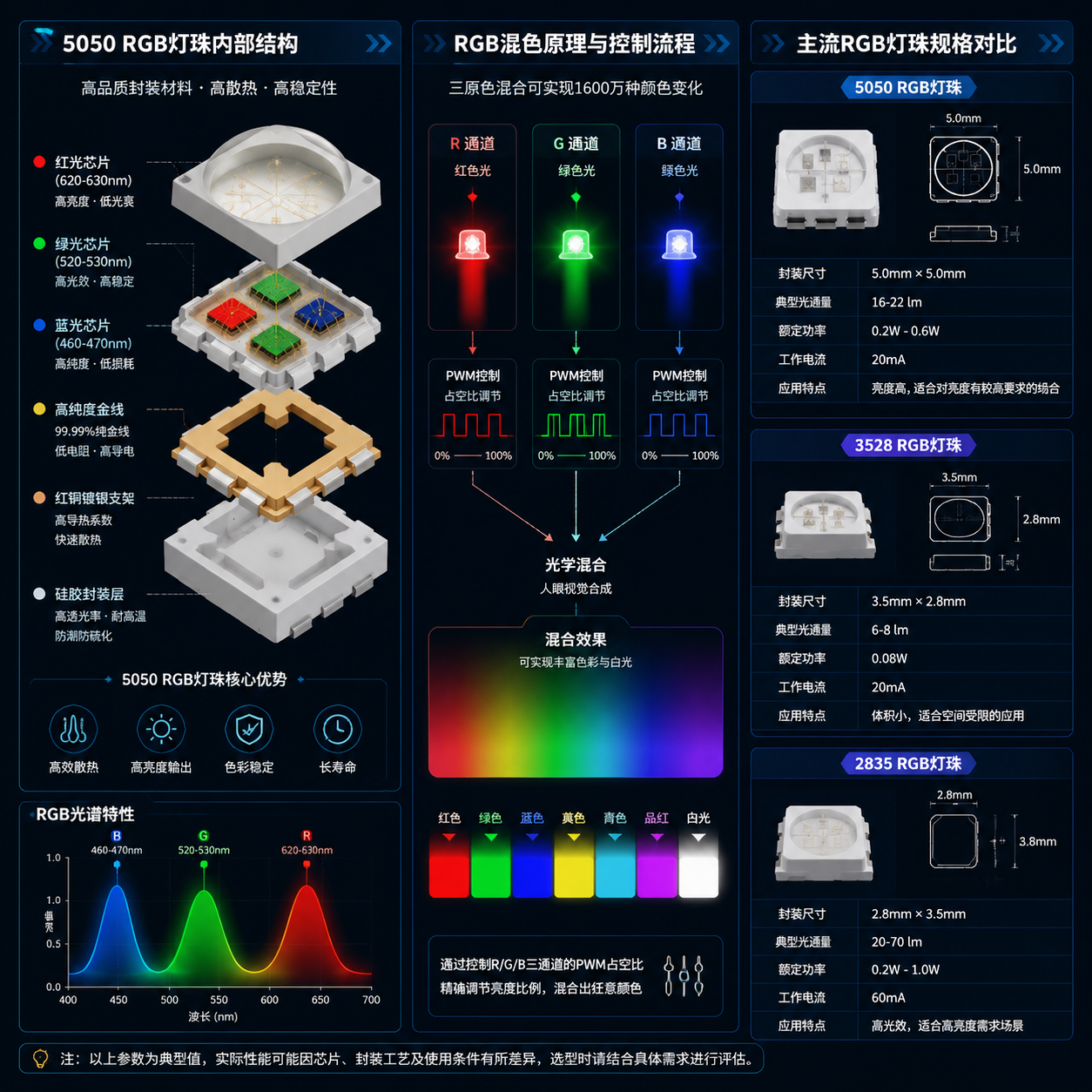

一、 5050rgb灯珠的外观特征与内部结构

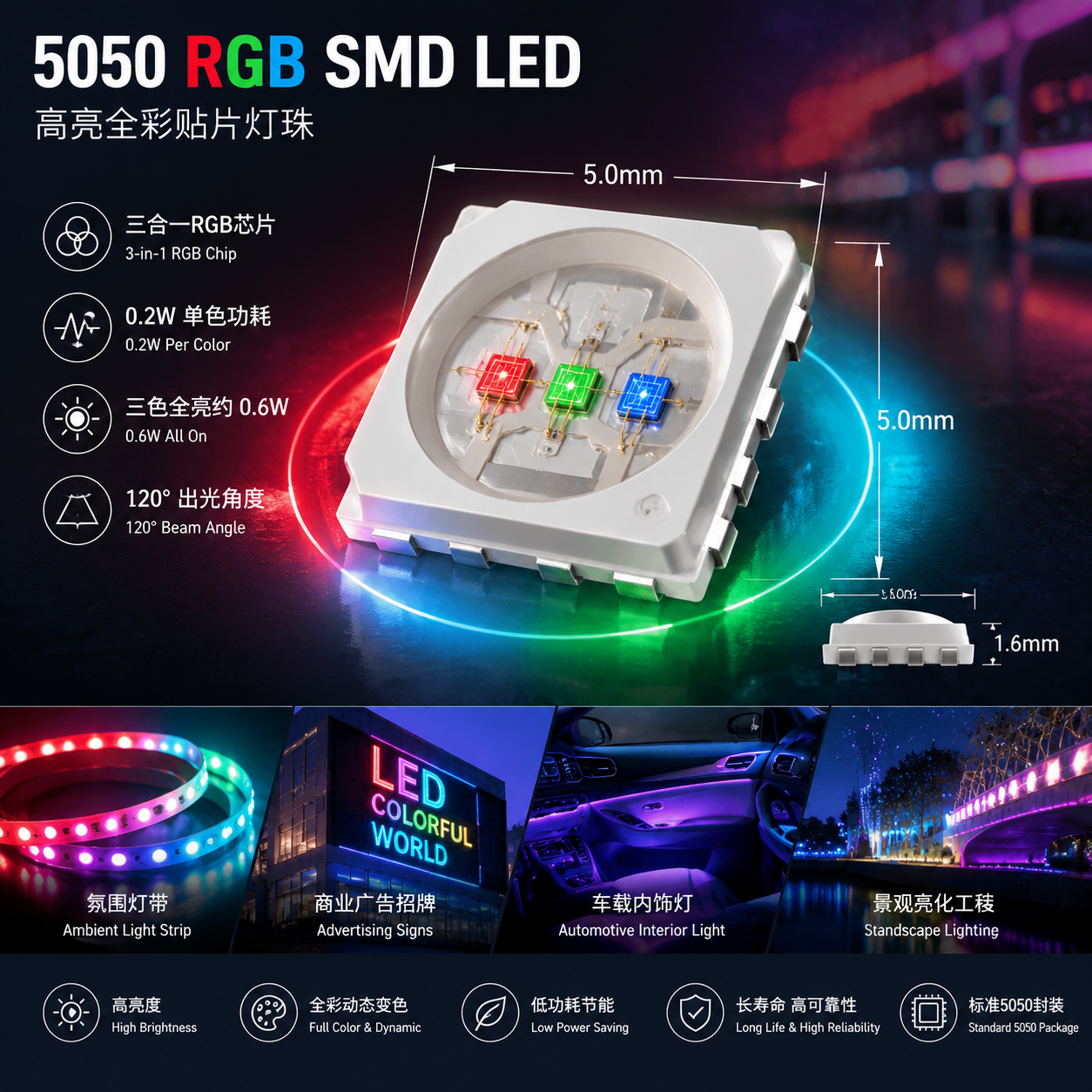

尺寸特征与SMD封装定义
5050封装是指LED器件的外观物理尺寸为5.0mm × 5.0mm，厚度通常在1.6mm左右。这种标准的正方形贴片（SMD）结构由于体积适中、焊盘间距合理，不仅便于SMT自动贴片机的高效作业，也极大地降低了人工焊接和后期维护的难度。它是在商业装饰、家居氛围照明中应用极广的规格之一。
内部核心组件与原材料规格
5050rgb灯珠的性能不仅取决于外部尺寸，更由其内部封装材料决定。高品质的5050灯珠在材料选用上有严格的标准：
- 发光芯片：采用高发光效率的外延片，保证亮度和波长的一致性。
- 导电金线：内部连接采用纯度达99.99%的键合金线，以确保在大电流冲击下不发生断线或接触不良。
- 封装支架：优质产品多采用红铜支架，其导热性能远超铁质或合金支架，能将芯片工作时产生的热量快速导出。
- 封装胶水：使用高折射率的进口硅胶进行点胶封装，不仅防潮、耐高温，还能减缓蓝光辐射导致的胶体黄化速度。
三合一混色发光原理
5050rgb灯珠之所以能够展现丰富的色彩，是因为其封装内部集成了红（R）、绿（G）、蓝（B）三颗独立的LED芯片。这三颗芯片分别对应光的三原色。通过控制驱动电路，调节输入到红、绿、蓝三个通道的脉宽调制（PWM）占空比或电流大小，即可改变各单色光的亮度比例，从而混合出丰富的色彩。当红、绿、蓝三色通道以相同的高电流同时点亮时，各色光相加便呈现出白光效果。
二、 5050rgb灯珠与主流封装规格（3528/2835/5630）对比
在项目选型中，常有其他贴片规格与5050混淆。明确它们之间的技术差异，有助于合理控制预算并达到预期照明效果。
5050 与 3528 的核心差异
3528封装尺寸为3.5mm × 2.8mm。与5050相比，3528体积较小，且其内部通常只封装了一颗单色芯片，无法在单颗灯珠内实现RGB混色。若要用3528实现彩色效果，需将红、绿、蓝三颗单色灯珠交错排列，这会导致混色不均匀、有明显的颗粒感。因此，在全彩动态变化的氛围照明中，5050rgb灯珠是更为理想的选择。
5050 与 2835 的应用侧重
2835封装（2.8mm × 3.5mm）多用于白光照明领域。虽然其尺寸比5050小，但由于其背面设计了较大面积的散热金属片，单颗功率和发光效率通常很高。然而，2835主要针对单色高亮照明（如日光灯管、面板灯）设计，而5050rgb灯珠则专注于多色混色与动态氛围渲染，二者的应用场景与设计初衷有着本质区别。
| 封装型号 | 外观尺寸 | 单颗亮度参考 | 典型功率 | 核心适用场景 |
|---|---|---|---|---|
| 5050 | 5.0mm × 5.0mm | 16 - 22 lm（混色白光） | 0.2W - 0.6W | 全彩RGB灯带、动态像素屏、氛围亮化 |
| 3528 | 3.5mm × 2.8mm | 6 - 8 lm | 0.08W | 基础指示灯、小功率单色背景光 |
| 2835 | 2.8mm × 3.5mm | 20 - 70 lm | 0.2W - 1.0W | 家居主照明、LED日光灯管、高亮灯盘 |
| 5630 | 5.6mm × 3.0mm | 20 - 50 lm | 0.5W | 商业线性照明、工矿灯辅助光源 |
三、 5050rgb灯珠关键光电参数解析
工作电压与驱动电流
5050rgb灯珠内部的三颗芯片在物理特性上存在差异，因此其正向工作电压（Vf）也各不相同：
- 红色芯片（R）：典型工作电压为 1.8V - 2.4V
- 绿色芯片（G）：典型工作电压为 2.8V - 3.4V
- 蓝色芯片（B）：典型工作电压为 2.8V - 3.4V
每个通道的额定工作电流通常为 20mA。在进行恒流驱动设计或电阻限流阻值计算时，必须严格基于上述通道电压差异进行分路计算。如果直接将高电压施加于红色芯片通道，极易导致红光芯片因过载而烧毁。
光通量、发光强度与出光角度
在满额电流驱动下，5050rgb灯珠的红光、绿光和蓝光具有不同的发光强度（单位：mcd）。当三色全开混成白光时，单颗灯珠的光通量通常在 16 - 22流明（lm） 之间。其发光角度通常为 120°，属于典型的大角度泛光型器件。这种宽角度出光特征能够保证光线在较短距离内充分混合，避免产生明显的色彩盲区，非常适合用于洗墙灯、背景灯光等需要均匀发光的场景。
使用寿命与光衰控制因子
在合理的散热和电流控制下，优质5050rgb灯珠的使用寿命可达 50,000小时 以上。然而，实际寿命与光衰速度密切相关。光衰的速度主要由散热通道的畅通度、金线键合质量以及工作环境温度决定。采用红铜支架和高纯度金线的封装器件，其热阻较低，能有效抑制芯片结温升高，从而保证在长期运行后依然维持较高的亮度与色彩饱和度。
四、 5050rgb灯珠的典型应用场景
家居与电竞空间氛围照明
由于5050rgb灯珠易于通过控制器调色，它被广泛应用于家居暗槽灯带、电视背景墙背光以及电竞外设照明。其120°的出光角度在墙面或天花板上投射出均匀、无暗区的过渡光晕，能够有效缓解黑暗环境下观看屏幕时的视觉疲劳，并营造出空间氛围。
商业亮化与动态广告标识
在商业街区的霓虹字、发光招牌、展柜边缘及KTV等娱乐场所，5050rgb灯珠是实现色彩渐变、流水、跑马等动态视觉效果的主力光源。配合程控控制器，灯珠能够以极高的响应速度呈现多样的色彩组合，在夜间环境中起到显著的视觉集聚效应。
车载氛围灯与专用光电设备
汽车内饰氛围灯对光源的体积、发热量及抗震性能有着极高要求。5050贴片封装因其低矮的结构（约1.6mm高）和良好的抗震性，适合安装在车门内衬、仪表台边缘和座椅脚部空间。此外，在部分工业视觉检测光源、舞台染色灯具等专业设备中，该灯珠也作为基础全彩光源发挥作用。
五、 5050rgb灯珠采购防坑与品质鉴别指南
市场上5050rgb灯珠的价格跨度极大，部分低价产品在外观上与优质产品相似，但内部材料存在严重缩水。采购时需重点关注以下两点：
辨别封装原材料：金线与支架材质
- 键合线材：低成本灯珠常使用合金线、铜线甚至铝线代替纯金线。合金线在经历开机发热、关机冷却的热胀冷缩循环后，极易发生疲劳断裂，导致灯珠“死灯”。
- 支架材质：劣质产品多采用铁支架或低端合金支架，其热导率低且容易受潮生锈。优质产品则采用红铜镀银支架，导热性能极佳，能有效降低芯片结温。
评估分光分色一致性
劣质灯珠在整条灯带点亮时，常会出现肉眼可见的色差（如部分区域偏绿，部分区域偏红）。这是由于生产环节未进行严格的分光分色筛分。正规厂家会使用高精度的分光仪，将波长、电压、亮度控制在极小的公差范围内，确保整批灯珠在发光一致性上表现优异。
行业专家指出：LED器件的电气稳定性与光衰表现，绝大部分取决于封装阶段的用料。铜支架与高纯度金线是保障器件在恶劣工作环境下不发生早期失效的基石。在选型时，应优先考量封装原材料规格，而非盲目追求低价，以防后期面临高昂的返工与维护成本。
六、 安装规范、控制器配置与电压降解决方法
四线接线定义与控制器连接
标准的5050rgb灯珠及灯带通常采用四线制接线。四根引脚/导线分别标注为 +12V（或+24V）公共正极、R（红光阴极）、G（绿光阴极） 和 B（蓝光阴极）。在连接控制器时，必须将这四根线与控制器的对应输出端口一一对应，严禁接反，否则会导致颜色失控或烧毁限流电阻。
控制器与配套电源功率适配
- 控制器选择：根据应用场景，可选用红外遥控、蓝牙APP、WiFi智能互联或DMX512工业控制协议的控制器，以实现不同的调光与动态效果。
- 电源功率预留：选配开关电源时，电源的额定输出功率应至少比灯带总功率大 20%。例如，若灯带总功率为80W，则建议配备100W以上的电源，以防电源长期满载工作导致过热保护或寿命缩短。
长距离布线末端电压降（Voltage Drop）解决方案
关键风险提示：当单条5050rgb灯带的连接长度超过5米时，由于柔性电路板（FPC）内部铜箔的电阻作用，电流在传输过程中会产生明显的损耗，导致灯带末端出现亮度变暗、色彩偏红（因红光芯片工作电压最低，受电压降影响相对较小）的现象。
解决方法：建议采用双端供电法或分段并联供电法。即从电源的输出端额外引出导线，直接连接到灯带的末端或中段，使整条灯带的两端同时获得足额电压。这样可以确保整条线路的发光亮度和颜色高度一致。
七、 5050rgb灯珠常见问题解答 (FAQ)
5050 RGB灯珠和COB灯珠哪个更好？
这取决于具体的使用需求。5050rgb灯珠属于点光源，发光颗粒感明显，配合控制器非常适合制作动态闪烁、流水跑马等具有节奏感的氛围特效；而COB（Chip on Board）灯带则是将大量芯片高密度封装在板上，发光呈线性且无暗区颗粒。如果您需要高档、柔和的线性无缝照明，建议选择COB；而在动态变色、色彩饱和度及性价比方面，5050rgb灯珠依然具有独特的优势。
5050 RGB灯珠本身防水吗？
5050贴片灯珠本身不具备防水功能，其裸露的金属引脚在潮湿环境中极易发生氧化和电化学腐蚀。如果需要应用于浴室、厨房或户外场景，必须采购经过二次防护处理的成品（如IP65滴胶防水、IP67硅胶套管防水或IP68实心灌胶防水灯带）。
为什么5050rgb灯带在使用一段时间后会出现个别不亮的情况？
这种现象通常由两种原因引起：一是电源适配器功率不足，触发了内部的过流或过热保护，导致间歇性熄灭；二是灯带在安装或使用过程中受到了过度弯折或外力挤压，导致灯珠内部的键合金线或外部的焊点断裂。选择高柔韧性的PCB板以及具备纯金线封装的优质灯珠，可大幅降低此类故障率。
八、 恒彩电子在5050rgb灯珠封装工艺上的技术优势
严苛原材料筛选与封装工艺控制
作为深耕LED封装领域的专业制造企业，恒彩电子在5050rgb灯珠的生产中始终执行高标准的工艺规范。我们坚持采用高纯度键合金线与高热导率红铜镀银支架，从源头上降低器件热阻，提升散热效率，从而将长期运行下的光衰控制在极低水平，保障产品的使用寿命。
自动化分光分色与多重出厂检测
为确保出厂产品的品质一致性，我们配备了先进的自动化分光分色设备，对每批次5050rgb灯珠的波长、亮度和工作电压进行严格筛分，确保在同一批次及不同批次之间均具有优异的色彩一致性，杜绝混色不均与色差现象。
定制化光谱与防护方案
针对不同行业客户的个性化应用场景，我们可提供定制化的封装方案，包括特定波长配比、特殊发光角度以及增强型防潮防硫化防护处理，全方位满足您在商业亮化、车载及工业设备上的高可靠性光源需求。
