在设计全彩LED指示灯或显示屏时，看懂共阳极rgb电路图是实现精准色彩控制的第一步。共阳极RGB LED因其控制逻辑简单、兼容性好而在各种电子项目和工业设备中被广泛应用。

1. 共阳极RGB LED的工作原理与结构解析

共阳极RGB LED在单个封装内集成了红（Red）、绿（Green）、蓝（Blue）三种颜色的发光芯片。

内部芯片的微观结构与材料特性

每个发光芯片的半导体材质因颜色而异。红色芯片通常采用磷化铝镓铟（AlGaInP）材料，而绿色和蓝色芯片则采用发光效率更高的氮化铟镓（InGaN）材料。为了保证电气连接的稳定性和超低接触电阻，芯片内部与引脚之间使用高纯度金线进行键合连接。整个芯片矩阵固定在导热性良好的铜支架上，最后采用高透光率的环氧树脂或硅胶进行封装。

公共阳极的电气连接原理

在电气结构上，共阳极（Common Anode）意味着三个独立发光芯片的阳极（正极）在封装内部被焊接在一起，引出一个公共引脚（通常标记为VCC或COM）。而三个芯片的阴极（负极）则是相互独立的。这种设计将原本需要6个引脚的RGB灯珠减少到了4个，显著简化了PCB布线与外围电路设计。

四个引脚的快速识别方法

对于直插式RGB LED，可以通过引脚长度进行快速区分：

• 最长引脚：公共阳极（接正极电源）。

• 紧邻最长引脚的单侧引脚：红色阴极（R）。

• 最长引脚另一侧的两个引脚：依次为绿色阴极（G）和蓝色阴极（B）。

在参考共阳极rgb电路图进行接线前，务必使用万用表的二极管档进行极性确认，防止反接损坏芯片。

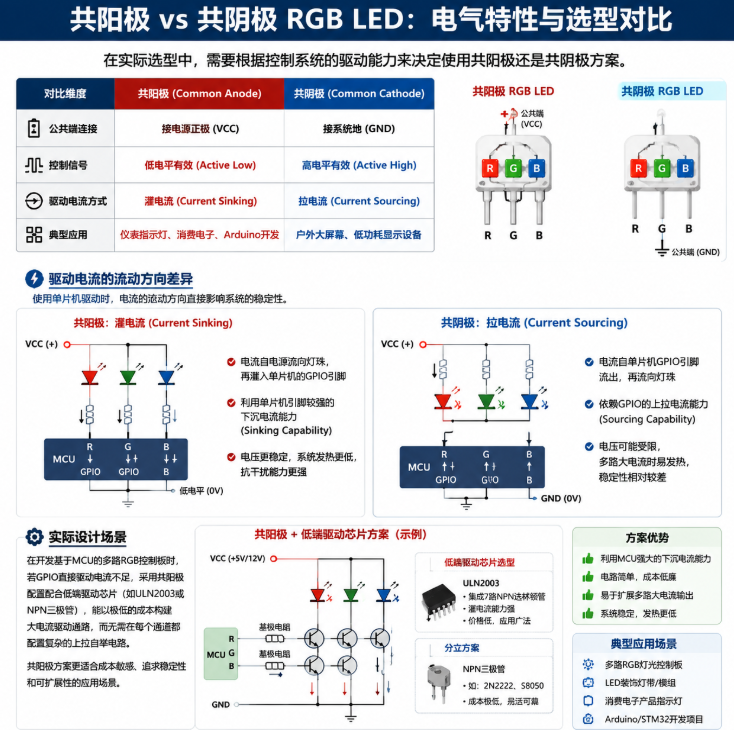

2. 共阳极 vs 共阴极RGB LED：电气特性与选型对比

在实际选型中，需要根据控制系统的驱动能力来决定使用共阳极还是共阴极方案。

驱动电流的流动方向差异

使用单片机驱动时，电流的流动方向直接影响系统的稳定性。在共阳极电路中，电流自电源流向灯珠，再灌入单片机的GPIO引脚。这种“灌电流”模式利用了单片机引脚通常较强的下沉电流能力（Sinking Capability），相比“拉电流”模式（电流自引脚流出），能维持更稳定的电压，减少系统发热。

实际设计场景：在开发基于MCU的多路RGB控制板时，若GPIO直接驱动电流不足，采用共阳极配置配合低端驱动芯片（如ULN2003或NPN三极管），能以极低的成本构建大电流驱动通路，而无需在每个通道都配置复杂的上拉自举电路。

3. 共阳极RGB LED标准电路图详解

一个标准的共阳极rgb电路图主要由电源输入、LED灯珠、限流电阻以及控制开关（如单片机引脚或三极管）组成。

经典电路拓扑分析

在电路图中，主电源线（通常为5V或3.3V）直接接入RGB LED的公共阳极脚。三个阴极引脚各串联一个阻值对应的限流电阻，随后分别连接至控制芯片的PWM输出引脚。当控制端输出低电平（0V）时，回路导通，相应颜色的LED点亮；当控制端输出高电平（VCC）时，两端无电势差，LED熄灭。

为什么必须串联限流电阻？

LED属于电流型敏感器件，其伏安特性呈指数级变化。一旦工作电压略微超过其正向导通电压（V_F），电流就会急剧上升，导致芯片过热，甚至烧断内部金线。因此，在每个通道中串联限流电阻是保护LED安全工作的必要手段。切勿将阴极直接接地或连接至无电流限制的GPIO引脚。

4. 实用接线指南：从面包板到控制器连接

将共阳极rgb电路图转化为实际硬件连接，可以通过面包板和开发板进行快速验证。

硬件准备

• 共阳极RGB LED 1个

• 开发板（如Arduino Uno或ESP32） 1块

• 限流电阻（红色通道220Ω，绿、蓝通道150Ω）

• 面包板及面包线若干

步骤化接线流程

1. 将RGB LED插入面包板，确保四个引脚分属不同的电气列。

2. 使用跳线将最长引脚（公共阳极）连接至开发板的 5V（或3.3V）电源插孔。

3. 在红色、绿色、蓝色阴极引脚对应的列上，分别串联接入准备好的限流电阻。

4. 将三个电阻的另一端，分别连接至开发板支持PWM输出的数字引脚（例如Arduino的 D9、D10、D11 接口）。

驱动控制逻辑

在编写控制代码时，需特别注意反向逻辑。例如，使用 analogWrite(pin, value) 函数调光时：

• value = 0：占空比为0%，引脚持续输出低电平，此时亮度最高。

• value = 255：占空比为100%，引脚持续输出高电平，此时灯珠完全熄灭。

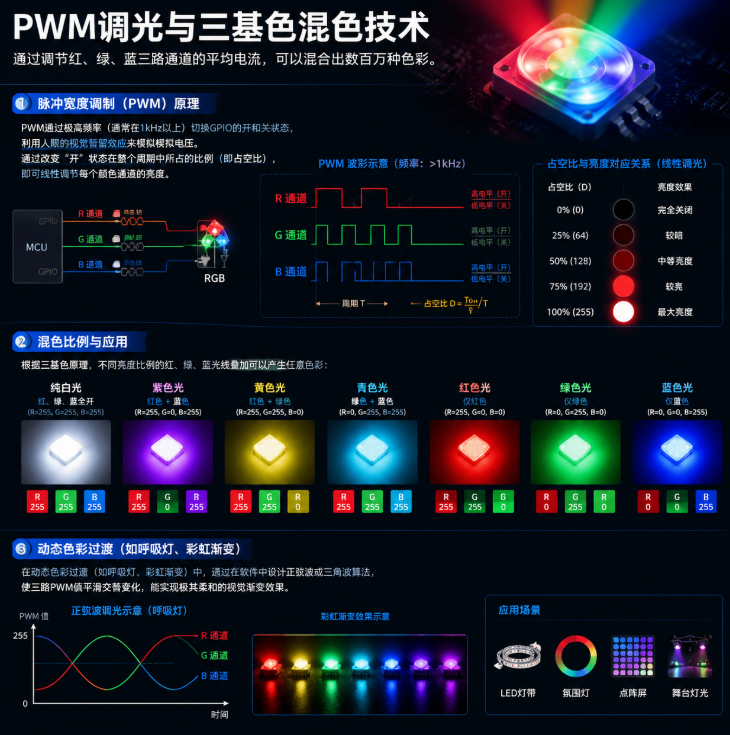

5. PWM调光与三基色混色技术

通过调节红、绿、蓝三路通道的平均电流，可以混合出数百万种色彩。

脉冲宽度调制（PWM）原理

PWM通过极高频率（通常在1kHz以上）切换GPIO的开和关状态，利用人眼的视觉暂留效应来模拟模拟电压。通过改变“开”状态在整个周期中所占的比例（即占空比），即可线性调节每个颜色通道的亮度。

混色比例与应用

根据三基色原理，不同亮度比例的红、绿、蓝光线叠加可以产生任意色彩：

• 纯白光：红、绿、蓝三个通道均调至最大亮度（PWM值为0）。

• 紫色光：红色与蓝色通道全开，绿色通道关闭。

• 黄色光：红色与绿色通道全开，蓝色通道关闭。

在动态色彩过渡（如呼吸灯、彩虹渐变）中，通过在软件中设计正弦波或三角波算法，使三路PWM值平滑交替变化，能实现极其柔和的视觉渐变效果。

6. 限流电阻计算与安全防护设计

准确计算限流电阻阻值是电路长期稳定工作的基本保证。

阻值计算公式

根据欧姆定律，限流电阻的计算公式为：$$R = \frac{V{CC} - VF}{I_F}$$

• $V_{CC}$：系统供电电压。

• $V_F$：LED各颜色通道的正向导通电压。

• $I_F$：期待的工作电流（一般取安全值 15mA - 20mA）。

不同通道的计算示例（以5V电源，工作电流15mA为例）

• 红色通道（$V_F \approx 2.0 ext{V}$）：$$R = \frac{5 - 2.0}{0.015} = 200\Omega \quad ( ext{实际可选用标称阻值 } 220\Omega)$$

• 绿色与蓝色通道（$V_F \approx 3.2 ext{V}$）：$$R = \frac{5 - 3.2}{0.015} = 120\Omega \quad ( ext{实际可选用标称阻值 } 120\Omega ext{ 或 } 150\Omega)$$

长期工作的可靠性建议

若设备需要连续24小时不间断运行，建议将工作电流 $I_F$ 控制在 10mA - 12mA 左右。这虽然会轻微降低极限亮度，但能极大减缓芯片的光衰速度，延长发光器件的整体寿命。

7. 行业应用现状与未来技术趋势

在工业指示、建筑照明及LED显示屏领域，共阳极技术凭借其高成熟度依然占据主导地位。

市场应用现状

由于共阳极驱动芯片（如74HC595、MAX7219等）技术成熟、成本低廉，目前市面上超九成的多路全彩指示系统仍采用共阳极rgb电路图设计。这种方案在保证显示亮度的同时，极大降低了系统集成的硬件门槛。

“在工业全彩指示及中小型LED显示模组中，共阳极电路设计是平衡器件成本与控制复杂度的首选方案。其丰富的配套驱动IC使得开发周期能缩短至最少。” —— 资深光电系统设计师

为了应对更严格的能效标准，部分厂商如恒彩电子在生产共阳极RGB灯珠时，通过优化内部封装材质和铜支架设计，大幅提升了发光效率与散热性能，在传统架构下实现了更好的节能表现。

8. 常见故障排查方法

在组装或调试共阳极RGB电路时，如遇到故障可按以下步骤进行排查：

故障一：接线完成后，LED完全不亮

• 排查思路：首先检查电源输出电压是否正常。使用万用表测量LED公共阳极引脚电压，确认其已正确连接至正极（VCC）。

• 解决办法：若阳极电压正常，将单片机控制引脚手动临时接地（GND），观察对应通道是否点亮。若点亮，说明硬件通路正常，需检查控制代码中的引脚配置及输出逻辑。

故障二：色彩显示与预期不符（如指令为红，实际亮绿）

• 排查思路：此现象通常是由于阴极引脚接错或代码中的引脚定义顺序颠倒引起的。

• 解决办法：对照共阳极rgb电路图，依次追踪红、绿、蓝三个阴极引脚物理连线，确保其与微控制器的指定GPIO一一对应。

故障三：混合出来的白色光偏色（如偏红或偏蓝）

• 排查思路：不同颜色的发光芯片由于材料差异，在相同电流下的发光效率（流明/瓦）不同，通常红色芯片在小电流下表现得更为敏感。

• 解决办法：在软件控制中进行色彩校准（Color Calibration）。适当减小偏色通道的PWM占空比，直到视觉上呈现纯正的白色。

9. 优质RGB LED灯珠的选型指南

电路设计的稳定性不仅取决于合理的原理图，更依赖于物理器件的制造品质。

在选型高品质RGB LED（如恒彩电子生产的5050 RGB等高品质灯珠）时，应重点评估以下三个关键指标：

1. 引脚与支架材质：优先选用高导热红铜支架，相比铁支架具有更好的散热性能，能有效避免因温升导致的波长漂移。

2. 封装胶水耐候性：采用高折射率的硅胶封装，能提供更好的抗紫外线（UV）能力，延缓长期使用中的黄变老化。

3. 芯片波长一致性：高品质灯珠在出厂前经过严格的分光分色筛选，能确保在拼接或大批量应用时，各器件之间的颜色和亮度高度一致。
