本文深入解析LED三色发光原理,介绍红绿蓝(RGB)芯片的半导体材料与电流控制混色机制,帮助读者掌握LED核心选型与技术要点。

| 核心维度 | 技术解析 |
|---|---|
| 三色定义 | 指红(Red)、绿(Green)、蓝(Blue)三基色,即常说的RGB。 |
| 混色机制 | 通过调节流过各芯片的电流大小(PWM占空比),改变各自亮度以调配出多种色彩。 |
| 核心材料 | 红光主要采用铝镓铟磷(AlGaInP),绿光与蓝光采用氮化镓(GaN)及铟镓氮(InGaN)。 |
| 人眼感知 | 基于人眼视网膜对红、绿、蓝三种波长光线最为敏感的生理结构。 |
什么是LED三色发光?
从智能手机显示屏、城市地标建筑的户外巨幕,到智能家居的氛围灯具,LED变色技术无处不在。要理解这些五彩斑斓的视觉效果,需要先了解光的三原色加色混合原理。

红绿蓝三原色的加色混合
与美术课上颜料混合的“减色法”不同,光线混合遵循的是“加色法”规律。光的三原色为红(Red)、绿(Green)、蓝(Blue)。通过控制这三种基色光线的投射比例与强度,可以在暗室或屏幕中组合出自然界中几乎所有的可见光谱。
人眼视觉系统的生理基础
选择红、绿、蓝作为三基色,并非偶然,而是由人类视网膜的生理构造决定的。人眼视网膜上分布着三种视锥细胞,分别对红光(长波)、绿光(中波)和蓝光(短波)具有敏感峰值。当不同比例 of 红、绿、蓝光线同时进入人眼,大脑视觉中枢会将这些电信号整合为特定的色彩感知。LED三色发光技术正是利用这一生理特性,通过精密的半导体芯片排布,实现高效率、高质量的色彩还原。

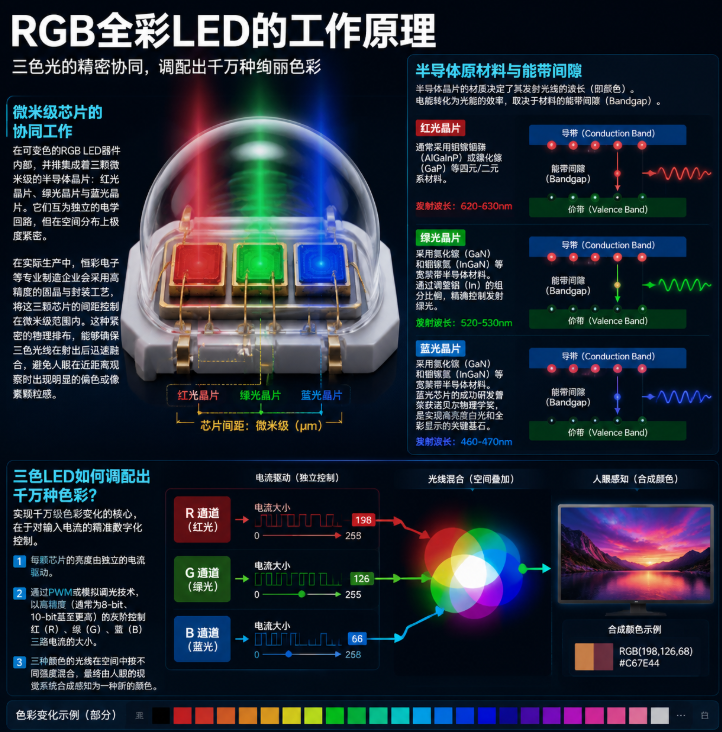

拆解LED的微观结构与半导体材料
要实现高品质的色彩混合,LED器件内部的芯片材质与封装工艺至关重要。
微米级芯片的协同工作
在可变色的RGB LED器件内部,并排集成着三颗微米级的半导体晶片:红光晶片、绿光晶片与蓝光晶片。它们互为独立的电学回路,但在空间分布上极度紧密。
在实际生产中,恒彩电子等专业制造企业会采用高精度的固晶与封装工艺,将这三颗芯片的间距控制在微米级范围内。这种紧密的物理排布,能够确保三色光线在射出后迅速融合,避免人眼在近距离观察时出现明显的偏色或像素颗粒感。
半导体原材料与能带间隙
半导体晶片的材质决定了其发射光线的波长(即颜色)。电能转化为光能的效率,取决于材料的能带间隙(Bandgap):
红光晶片: 通常采用铝镓铟磷(AlGaInP)或磷化镓(GaP)等四元/二元系材料。当电流通过时,电子与空穴在有源区复合,释放出对应红光波长(约620-630nm)的能量。
蓝光与绿光晶片: 主要采用氮化镓(GaN)和铟镓氮(InGaN)等宽禁带半导体材料。蓝光芯片的成功研发曾荣获诺贝尔物理学奖,它是实现高亮度白光和全彩显示的关键基石。通过调整铟(In)的组分比例,可以精确控制芯片发射的是蓝光(约460-470nm)还是绿光(约520-530nm)。
三色LED如何调配出千万种色彩?
实现千万级色彩变化的核心,在于对输入电流的精准数字化控制。
脉冲宽度调制(PWM)控制技术
在实际应用中,每个芯片通道的亮度并非单纯通过改变模拟电流大小来调节,而是普遍采用脉冲宽度调制(PWM,Pulse Width Modulation)技术。
通过微控制器(MCU)输出高速开关信号,调节每个通道在单位时间内的通电时间比例(即占空比)。通电时间越长,人眼感知的等效亮度就越高;反之则越暗。这种数字化控制方式不仅避免了模拟调光导致的波长偏移(偏色),还极大提升了色彩控制的稳定性。
256级灰度与1670万色
如果将红、绿、蓝三个通道的PWM占空比分别进行256级(8位灰度)数字化细分,则三色组合产生的色彩数量为:
256 × 256 × 256 = 16,777,216 种
这一色彩范围已超越了人眼对细微色差的辨识极限。通过微秒级的信号刷新,LED显示屏或灯具能够呈现出流畅、无断层的渐变色与动态画面。
行业视角与实际应用场景
工业级应用场景
RGB三色发光技术在现代显示与照明领域扮演着举足轻重的角色:
全彩LED显示屏: 从微距监控屏到大型户外广告幕墙,其核心像素点均由无数个RGB发光单元构成。
智能景观与舞台照明: 依靠DMX512等控制协议,实现建筑外立面与舞台光影的动态切换。
高端背光系统: 用于专业级显示器,提供更宽广的色域覆盖。
行业专家指出: "RGB发光元件的色彩一致性与衰减同步性,是衡量全彩显示系统寿命的核心指标。通过先进的混色算法与恒流驱动设计,可以在长时间运行后依然维持高水准的白平衡。"

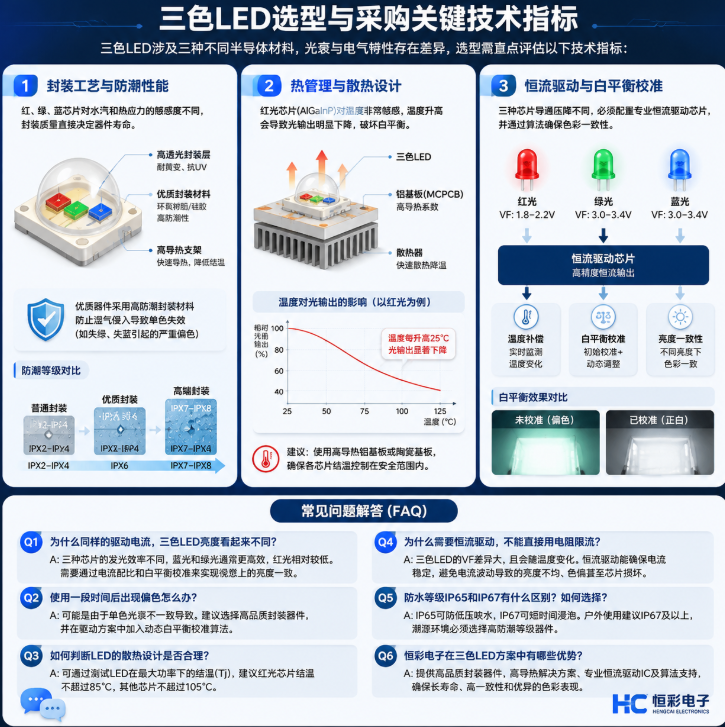

如何评估与挑选高品质的三色LED产品

在设备选型或项目采购中,由于三色LED涉及三种不同的半导体材料,其光衰速度和电气特性存在天然差异,因此需要重点评估以下技术指标:
1. 封装工艺与防潮性能
由于红、绿、蓝芯片对水汽和热应力的敏感度不同,封装质量直接决定了器件寿命。优质的器件会采用高防潮性能的环氧树脂或硅胶进行封装,并配以高导热支架,以防止因湿气侵入导致的单色失效(如失绿、失蓝引起的严重偏色)。
2. 热管理与散热设计
红光芯片(AlGaInP)对温度非常敏感,温度升高会导致其光输出明显下降,进而破坏整体的白平衡,使白光变蓝或变绿。因此,系统设计必须配备高导热系数的铝基板(MCPCB)或陶瓷基板,确保各芯片结温控制在安全范围内。
3. 恒流驱动与白平衡校准
由于三种芯片的导通压降(VF)不同(红光约1.8-2.2V,蓝/绿光约3.0-3.4V),必须配置专业的恒流驱动芯片。恒彩电子提供的高端控制方案中,通常会加入温度补偿与初始白平衡校准算法,以确保在不同工作温度和亮度等级下,色彩输出始终保持一致。
常见问题解答 (FAQ)
Q1:为什么白光LED通常不直接采用RGB三色混光,而是用蓝光激发黄色荧光粉?
答: 虽然RGB混光可以得到白光,但其控制电路复杂、成本较高,且三种芯片的光衰速度不一致,长期使用易出现白平衡漂移。因此,普通照明(如球泡灯、日光灯)多采用“蓝光芯片+黄色荧光粉”的单芯片方案,其成本更低、光效更高;而RGB混光白光则主要用于需要调节色温或特定色彩氛围的智能照明及显示领域。
Q2:RGB LED在使用一段时间后发生偏色,最可能是什么原因?
答: 偏色通常由两方面原因引起:一是散热不良导致红光芯片发生热衰减,使混合出来的白光偏绿或偏蓝;二是不同材质的芯片老化速度不同,蓝/绿光芯片光衰比红光芯片更严重时,灯具整体会逐渐偏红。选择具备良好热管理和恒流校准机制的产品可有效延缓这一过程。
Q3:什么是RGBW,它与RGB有什么区别?
答: RGBW是在红、绿、蓝三色基础上,增加了一个独立的白光(White)发光单元。相比传统的RGB,RGBW不仅能提供更纯正、亮度更高的白光,还能在混合浅色系色彩时提供更好的饱和度与更低的功耗,常用于高端智能照明和景观亮化项目。
