铝基板是否可以设计直插LED?可以,但需处理孔壁绝缘、散热路径和焊接可靠性;多数LED照明项目更适合SMD贴片方案。
铝基板可以设计直插LED,但它通常不是LED照明灯板的常规优选方案。直插LED需要钻孔和插件焊接,而铝基板的优势在于快速散热。只要孔位、绝缘层或焊接工艺处理不好,就可能带来短路、散热下降、焊点疲劳和成本上升等问题。
对大多数照明产品来说,SMD贴片LED + 铝基板更成熟,也更适合批量生产。只有在少量指示灯、老产品替代、结构必须保留直插外形等场景下,才建议评估“铝基板 + 直插LED”的特殊设计。
先看核心判断
| 用户关心的问题 | 建议判断 |
|---|---|
| 铝基板是否可以设计直插LED? | 可以,但需要特殊PCB结构设计 |
| 是否适合批量LED照明产品? | 一般不推荐作为主方案 |
| 主要风险是什么? | 短路、散热变差、焊点疲劳、加工成本上升 |
| 哪种LED更适合铝基板? | SMD贴片LED更适合 |
| 直插LED更适合什么PCB? | FR4板更常见、更经济 |
| 如果必须使用直插LED怎么办? | 做绝缘孔、控制孔密度、避开关键散热区,并进行样品验证 |
铝基板做直插LED不是“不能做”,而是要先确认:做完以后是否安全、稳定、可量产。
什么是铝基板,为什么LED灯常用它?
铝基板是一类带有金属铝基层的PCB,常用于LED照明灯板。和普通FR4板相比,它的核心价值不是方便插件,而是帮助LED更快散热。
LED工作时会产生热量。热量如果长期积在灯珠附近,会导致光衰加快、色温漂移、焊点应力增加,严重时还会影响整灯寿命。因此,在球泡灯、面板灯、工矿灯、路灯模组、植物照明和商业照明中,铝基板很常见。
典型铝基板通常由三部分组成:
| 层级 | 主要作用 |
|---|---|
| 铜线路层 | 负责导电和连接LED灯珠 |
| 绝缘导热层 | 负责导热,同时防止线路与铝基层短路 |
| 铝基层 | 负责扩散热量,并提供一定结构支撑 |
从结构上看,铝基板最需要保护的是连续稳定的热传导路径。这也是它和直插LED不完全匹配的原因。
直插LED和SMD LED有什么区别?
直插LED也叫DIP LED,通常带有两根或多根长引脚,安装时需要把引脚插入PCB孔内,再通过波峰焊、手焊或局部插件焊接固定。它常见于指示灯、低功率装饰灯、玩具灯板、老式电子产品等场景。
SMD LED是贴片LED,直接焊接在PCB表面,不需要长引脚穿板。现在多数LED照明灯板更常使用SMD封装,如2835、3030、3528、5050等常见型号。
| 对比项目 | 直插LED | SMD LED |
|---|---|---|
| 安装方式 | 插入孔内焊接 | 表面贴装焊接 |
| 是否需要钻孔 | 需要 | 通常不需要 |
| 自动化效率 | 较低 | 较高 |
| 散热路径 | 相对更长 | 相对更短 |
| 与铝基板匹配度 | 可做但不优 | 更适合 |
| 常见应用 | 指示灯、低功率产品 | 灯板、灯带、照明模组 |

关键差别在于:直插LED依赖通孔,SMD LED依赖表面焊盘。而铝基板最怕孔位设计破坏绝缘和散热路径,所以SMD天然更适合与铝基板配合。
为什么铝基板设计直插LED会更麻烦?
铝基板不是普通FR4板
FR4板是玻纤环氧材料,做通孔、插件和焊接都更成熟。直插LED最初也更多围绕这类板材应用。
铝基板不同,它底部是金属铝层,中间有绝缘导热层。直插LED引脚穿过板子时,如果孔壁绝缘、焊盘间距或孔位结构处理不好,就可能出现引脚接近甚至接触铝基层的情况。
常见问题包括:
电气短路
局部漏电
绝缘耐压不足
长期可靠性下降

钻孔会影响散热连续性
铝基板的优势来自连续铝层对热量的扩散能力。少量孔位通常可以评估,但如果直插LED数量多、孔位密集,就会削弱局部热扩散能力。
在高密度灯板中,这个问题更明显。灯珠发热本来就集中,如果中间再布置大量插件孔,热量更容易形成局部堆积,后期可能出现温升不均、光衰加快或个别灯珠提前失效。
焊点可靠性更难控制
铝、铜、焊锡、LED引脚的热膨胀特性不同。LED灯具在点亮和关闭之间反复经历升温与降温,焊点会承受循环应力。
如果插件焊接工艺不稳定,可能出现:
虚焊
冷焊
焊点裂纹
闪烁
间歇性不亮
批量返修率上升
铝基板吸热快,手工焊或局部焊接时温度窗口也更难控制。样品能点亮,不代表量产后焊点长期可靠。
铝基板直插LED的主要风险
| 风险类型 | 产生原因 | 可能结果 | 处理方向 |
|---|---|---|---|
| 短路风险 | 引脚、孔壁或毛刺接近铝基层 | 灯板失效,严重时烧板 | 做孔壁绝缘,预留安全间距 |
| 散热下降 | 孔位破坏热扩散路径 | LED温升变高,寿命下降 | 减少孔数量,优化布局 |
| 焊点疲劳 | 热胀冷缩造成应力 | 闪烁、虚焊、死灯 | 控制焊接工艺和结构固定 |
| 成本上升 | 特殊加工和测试增加 | 单价变高、交期变长 | 评估是否改用SMD方案 |
| 良率不稳定 | 工艺窗口变窄 | 批量生产波动 | 找有经验的PCB和PCBA团队评估 |
短路风险通常最需要优先排查。它不一定在上电初期马上暴露,有时会在高温、高湿、振动或老化后逐渐出现。对于户外灯具、工业照明、长时间点亮的产品,风险评估应更保守。
哪些情况下可以考虑铝基板加直插LED?
虽然不建议把直插LED作为铝基板主方案,但在部分项目中,它仍然有评估价值。
比较适合考虑的情况包括:
LED功率较低
直插LED数量较少
只作为指示灯或辅助光源
产品结构必须使用直插外形
老产品升级,外壳或光学结构不方便改动
铝基板上只有少量插件件
不太建议的情况包括:
大功率主照明
高密度LED阵列
长时间高温运行
户外高湿环境
对成本和良率非常敏感的大批量产品
例如,一些老产品原本使用直插LED,外壳开孔、导光柱或透镜位置都围绕直插封装设计。如果直接改成SMD,可能牵动外观、结构和装配方式。这类项目可以评估铝基板直插方案,但应把它看作“结构妥协方案”,而不是优先路线。

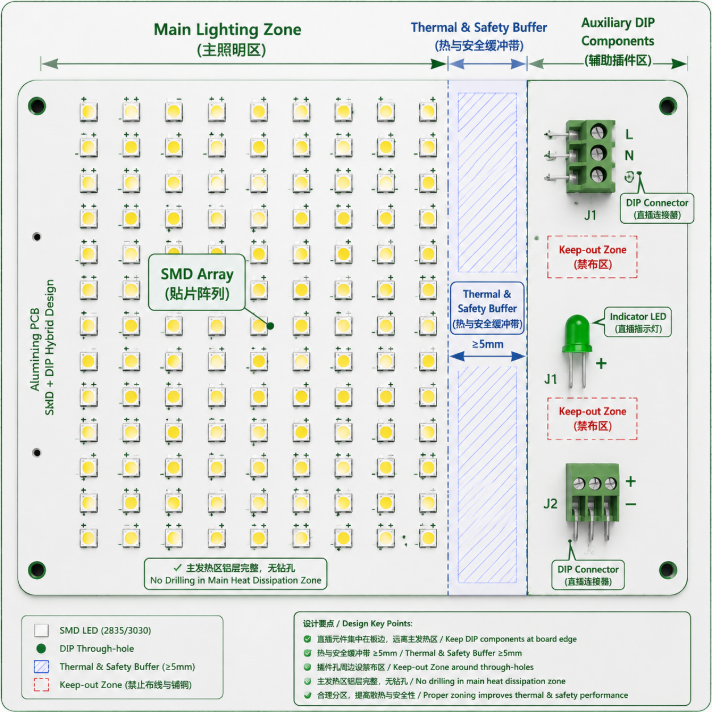

另一个常见场景是:主照明部分采用SMD LED,板边只保留少量直插指示灯、端子或连接器。这种混装方式可行,但插件孔应尽量远离主发热区,并在打样阶段做绝缘和温升验证。
如果必须在铝基板上做直插LED,设计时要注意什么?
1. 孔位绝缘要优先确认
直插LED引脚不能直接接触铝基层。设计时应重点确认:
孔径与引脚尺寸是否匹配
孔壁绝缘结构是否可靠
焊盘与铝基层之间是否有足够安全距离
潮湿环境下绝缘余量是否足够
焊接后是否可能出现锡珠、毛刺或偏位
如果产品对安全性和寿命要求较高,建议评估更稳妥的绝缘孔结构。成本会增加,但比后期失效返修更可控。
2. 尽量减少通孔数量
孔越多,散热路径越容易被打断,加工和焊接风险也会增加。设计时可以优先考虑:
能改贴片的器件尽量改为贴片
必须插件的器件尽量集中在非关键发热区
孔位不要在热点区域扎堆
主发光区域保留更完整的铝层
3. 控制直插LED与热源距离
高发热LED周边是最需要散热的区域,不适合密集布置插件孔。更稳妥的布局方式是:
主照明区优先使用SMD LED
插件件尽量布置在边缘或低温区域
大电流走线和插件孔保持合理距离
保留主要热扩散方向的完整性
4. 焊接工艺不能只按普通板处理
铝基板吸热快,插件焊接时温度、时间和上锡状态都要重新评估。试产前建议确认:
采用手焊、波峰焊还是局部焊接
是否需要专用治具定位
焊料与表面处理方式是否匹配
焊后检测和返修是否方便
焊接热量是否会影响周边SMD器件
5. 样品阶段要做验证
图纸设计合理,不代表成品长期可靠。样品阶段建议至少关注:
点亮老化
绝缘耐压
高低温循环
焊点拉力或焊点外观检查
热成像温升分布
如果产品用于户外、高温、高湿或长期连续点亮环境,验证项目应更充分。
铝基板可以做SMD和直插LED混装吗?
可以。铝基板可以做SMD和直插LED混装,但混装设计不能只看“能不能放下”,还要看散热、绝缘、焊接顺序和装配空间是否合理。

比较常见的混装器件包括:
接线端子
插针
连接器
少量指示灯
传感器
少量直插LED
混装方案比较适合“主发光用SMD,局部功能件用插件”的灯板。这样可以保留铝基板的主要散热能力,同时满足连接、指示或结构安装需求。
需要注意的是,插件孔应避开:
主照明高温区
热量集中区域
大电流走线密集区
需要完整铝层扩热的位置
工艺顺序也要提前考虑。SMD通常先贴片回流焊,插件件可能后装配、后焊接。如果顺序安排不合理,前段器件可能在后工序中受到热冲击、机械应力或污染。
直插LED与SMD贴片LED,哪个更适合LED照明?
如果目标是做LED照明,而不是单纯点亮一颗灯,SMD LED通常更适合铝基板。
| 项目 | 铝基板直插LED | 铝基板SMD LED |
|---|---|---|
| 散热效率 | 一般,依赖特殊结构 | 通常更好 |
| PCB加工难度 | 较高 | 较低 |
| 自动化生产 | 不如SMD方便 | 更适合批量生产 |
| 产品可靠性 | 依赖孔位和焊接控制 | 工艺更成熟 |
| 成本控制 | 小批量可评估 | 大批量更有优势 |
| 推荐应用 | 少量辅助、特殊结构 | 主流LED照明 |
SMD LED直接贴装在铝基板表面,热量更容易通过焊盘、铜层和绝缘导热层传到铝基层。对于球泡灯、面板灯、路灯模组、工矿灯、植物照明和商业照明,这种结构更符合照明产品对散热、寿命和一致性的要求。
直插LED仍然有价值,但更适合低功率指示、老产品替代或少量辅助功能,不建议在高功率主照明中大面积使用。
常见替代方案
如果项目还处在方案阶段,不必只在“铝基板能不能做直插LED”上纠结。可以根据应用目标选择更合适的路线。
SMD LED + 铝基板
适合大多数LED照明产品,如灯板、灯条、模组、商业照明和植物照明。优点是散热路径短、自动化程度高、量产一致性更容易控制。
直插LED + FR4板
如果产品发热不大,又必须使用直插LED,FR4板通常更自然。它更适合指示灯板、低功率电子产品、玩具灯板和简单控制板。
FR4板 + 外加散热器
当项目必须保留插件结构,同时又有一定散热需求,可以考虑让FR4承担电气连接,外壳或散热器承担散热。具体效果取决于结构空间、导热路径和安装方式。
定制复合结构PCB
如果项目结构特殊,既需要插件又需要较强散热,可以评估定制复合结构。它的灵活度更高,但成本和开发周期通常也会增加。
如何判断自己的产品适不适合?
实际选型时,可以先问几个问题:
LED功率高不高?
直插LED数量多不多?
产品是否长期点亮?
是否用于高温、高湿或户外环境?
是否必须保留直插外形?
是否可以改成SMD LED?
是否需要大批量生产?
是否对成本和良率非常敏感?
是否有成熟PCB与焊接工艺支持?
判断逻辑可以简化为:
| 项目情况 | 更建议的方向 |
|---|---|
| 功率高、数量多、长期点亮 | SMD LED + 铝基板 |
| 功率低、数量少、指示用途 | 可评估铝基板直插LED |
| 必须插件,散热要求不高 | 直插LED + FR4板 |
| 必须插件,又有散热需求 | FR4 + 散热器或定制结构 |
| 主照明为SMD,少量插件辅助 | 可评估混装方案 |
如果产品同时具备高功率、高密度、长期运行、户外使用和大批量生产等条件,铝基板直插LED的风险会明显增加。即使样品阶段可以点亮,也不代表量产后稳定。
LED灯珠和PCB方案要一起评估
LED灯板的可靠性并不只取决于灯珠,也不只取决于PCB材料。封装形式、工作电流、热阻、铜厚、绝缘层、焊接工艺、结构散热和使用环境都会互相影响。
在实际项目中,建议把这些因素放在一起判断:
灯珠封装形式
工作电流和功率密度
PCB材料和层结构
铜箔厚度与表面处理
绝缘导热介质性能
焊接方式和返修难度
产品使用环境
寿命与质保要求
