本文深入解析三色led灯珠的工作原理、共阴与共阳接线方法及测试步骤，帮助采购商与工程师快速掌握选型要点，避免应用中的烧毁风险。在现代照明、指示灯及显示屏应用中，三色led灯珠凭借单体实现多种色彩混光的能力而得到广泛应用。然而，在实际选型与电路设计中，由于引脚极性判断失误或限流电阻计算不当，极易导致灯珠烧毁或显色不均。本文将系统梳理三色led灯珠的技术原理、接线方式及测试选型要点，帮助技术人员快速规避常见设计陷阱。
三色led灯珠的工作原理与分类

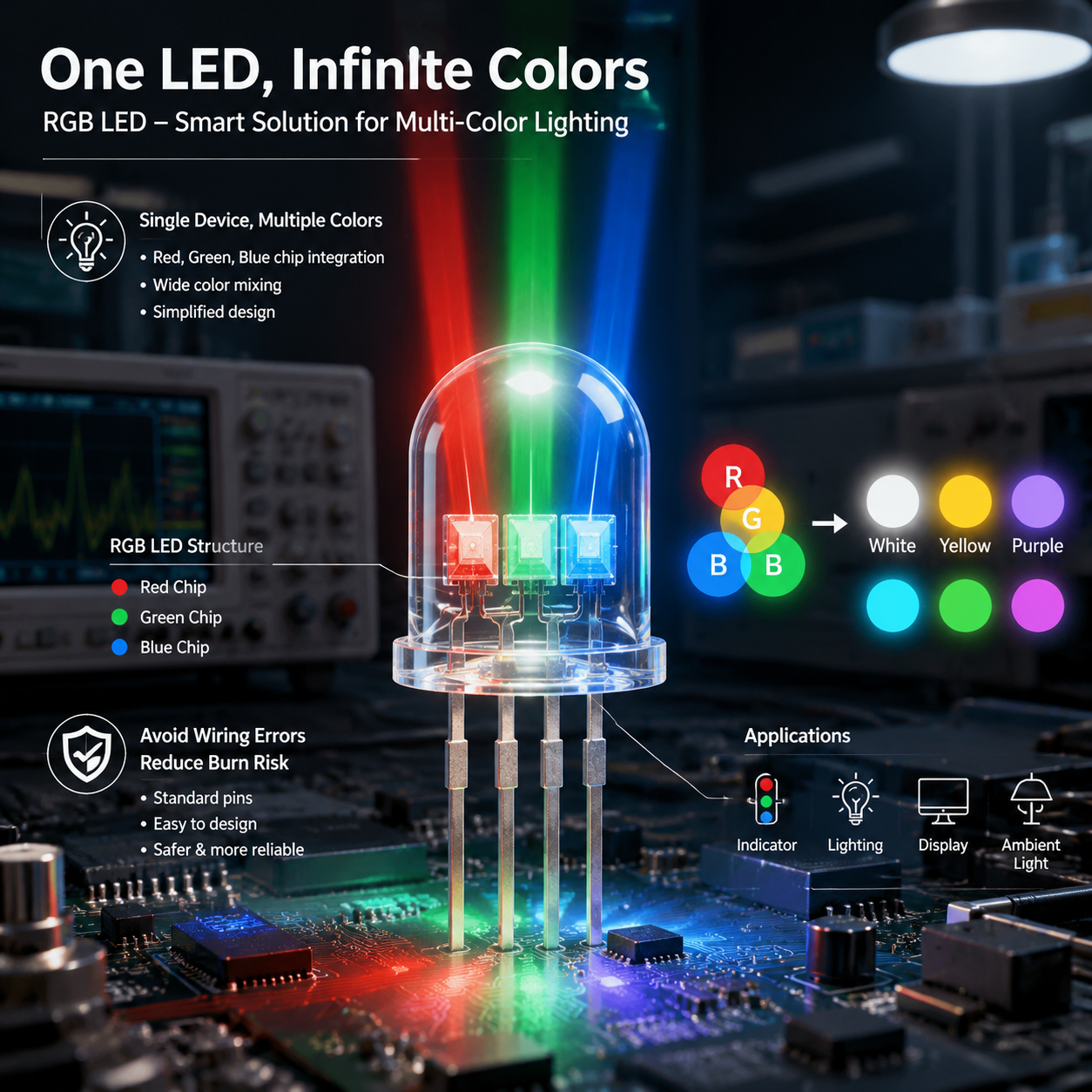

三色led灯珠（通常指RGB LED）本质上是将红（Red）、绿（Green）、蓝（Blue）三种颜色的发光二极管芯片集成在同一个封装内。通过控制流经每个芯片的电流大小，可以实现红、绿、蓝单色显示，或者通过不同比例的混光调制出白、黄、紫等成千上万种色彩。
根据公共端极性的不同，三色led灯珠主要分为两大类：
共阳极（Common Anode）：三种颜色芯片的正极（阳极）连接在一起，作为公共引脚；各自的负极（阴极）独立引出。接线时，公共端接电源正极。
共阴极（Common Cathode）：三种颜色芯片的负极（阴极）连接在一起，作为公共引脚；各自的正极（阳极）独立引出。接线时，公共端接系统地（GND）。

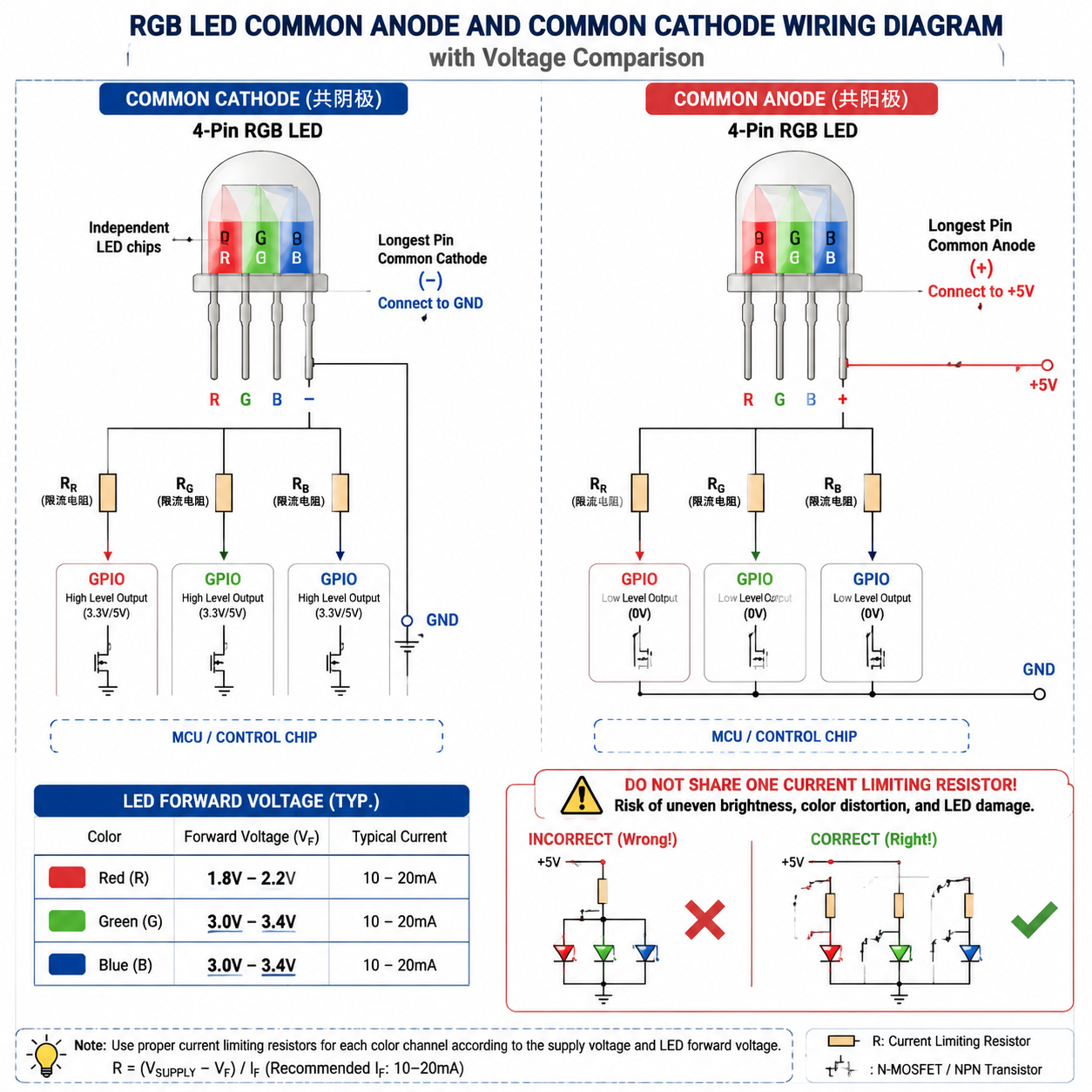

引脚识别与正确接线方法
在进行电路板焊接或原型搭建时，准确识别引脚是第一步。通常，直插式四脚三色led灯珠的引脚长度不一，其中最长的引脚为公共端。
对于共阴灯珠：最长脚接系统地（GND），其余三个引脚分别通过限流电阻连接至控制芯片（如单片机）的GPIO高电平输出端。
对于共阳灯珠：最长脚接电源正极（如5V或3.3V），其余三个引脚分别通过限流电阻接控制芯片的低电平（GND）输出端。
关键风险提示：红、绿、蓝三种芯片的额定导通电压（VF）存在差异。红色通常在1.8V-2.2V，而绿色和蓝色在3.0V-3.4V。因此，在接线时绝对不能共用同一个限流电阻，必须为每个颜色通道独立配置阻值，否则会导致红色通道因电流过大而烧毁，或出现严重的偏色现象。
三色led灯珠的测试与故障排查
在批量生产或维修检测中，快速判断灯珠好坏和极性至关重要。
万用表二极管档测试：将万用表拨至二极管档。如果是共阴灯珠，将黑表笔（负极）接公共端，红表笔（正极）依次接触其他三个引脚，对应的LED应能微亮。如果是共阳灯珠，则将红表笔接公共端，黑表笔依次接触其他引脚。
稳压电源测试：使用直流电源测试时，必须串联一个220欧姆以上的限流电阻，严禁直接将两端接入电源，以免瞬时大电流烧毁芯片。
选型维度与实际应用场景
在项目开发初期，选型不仅要关注电参数，还需结合具体的使用环境：
封装尺寸：直插式（如5mm F5）适合手工作业、设备指示灯面板；贴片式（如SMD 5050、3528）适合高密度PCB设计与显示屏模块。
亮度与角度：指示用灯珠通常要求视角大（如120度）、亮度适中，避免刺眼；而景观照明、氛围灯则更注重高亮度和特定光束角。
恒彩电子在生产封装过程中，通过严格的光谱分选，确保了三色led灯珠在混光时的一致性，有效避免了批量应用中的色差与显色不均问题。
常见问题解答 (FAQ)
Q1：为什么我的三色LED灯珠混不出纯白色？
答：纯白光需要红、绿、蓝三色以特定比例（通常约为3:6:1的亮度比例）混合。如果直接给三路施加相同的电流，由于各芯片发光效率不同，通常会偏向蓝色或绿色。需要通过PWM调光或调整限流电阻阻值来微调各路电流。
Q2：三色led灯珠可以直接接5V电源吗？
答：不能。LED是电流驱动型器件，直接接入5V电源会导致瞬时电流过大而烧毁。必须串联适当阻值的限流电阻。
Q3：如何区分共阴和共阳灯珠，如果外观完全一样？
答：在没有规格书的情况下，最直接的方法是使用万用表的二极管档。用红表笔接最长脚，黑表笔接其他脚，如果灯亮，则为共阳灯珠；反之，若黑表笔接最长脚，红表笔接其他脚时灯亮，则为共阴灯珠。
