在LED照明行业深耕多年，我发现很多刚入行的朋友，甚至是经验丰富的采购，都对各种LED封装技术感到困惑。特别是当“基板”、“DIP”、“PCB”这些词汇交织在一起时，更是让人头大。今天，我想和大家聊聊一个非常重要但又常被误解的技术——基板DIPLED。它到底是什么？为什么在某些特定领域，它依然是无法替代的选择？
在深入探讨之前，我们先来快速解答几个大家最关心的问题：
- 基板DIPLED是什么？简单来说，它就是将传统的双列直插式（DIP）LED灯珠，直接封装或焊接在特定的基板（如陶瓷、金属基板）上。这和将灯珠焊在普通印刷电路板（PCB）上的做法有所不同，基板的选择直接影响散热和稳定性。
- 它和传统PCBLED的区别？主要区别在于“板”的材质和性能。基板通常指导热性更好的材料，如铝基板、陶瓷基板，散热效率远超普通PCB的环氧树脂。这使得基板DIPLED在高功率和需要高稳定性的场景中表现更出色。
- 核心优势是什么？它的核心优势在于：高可靠性、出色的散热性能和成熟的封装工艺。这让它在户外广告牌、交通信号灯等严苛环境中拥有更长的使用寿命和稳定的表现。
- 主要应用在哪些行业？基板DIPLED广泛应用于商业户外显示屏、交通指示灯、工业设备状态灯、景观照明以及部分需要高可靠性的汽车照明领域。
- 和SMDLED哪个好？这两者没有绝对的好坏，而是应用场景不同。SMD（贴片式LED）更轻薄，适合室内高清显示和自动化生产；而基板DIPLED则在亮度、耐用性和户外可视性方面更具优势。
- 如何选供应商？关键要看供应商的封装技术经验、生产设备精度以及是否拥有独立的研发和测试能力。
什么是基板DIPLED？技术基础与封装结构解析
了解一项技术，我们得从它的根本构成说起。基板DIPLED并不是一个全新的发明，而是经典技术与先进材料结合的产物，旨在解决特定应用场景下的痛点。
基板DIPLED的技术定义与构成要素
从字面上拆解，“基板DIPLED”包含三个核心要素：基板、DIP、LED。
- LED（发光二极管）：这是发光的核心部件，一个半导体器件，通电后能将电能转化为光能。
- DIP（DualIn-linePackage）：这是一种封装技术，中文叫“双列直插式封装”。它的特点是有两条平行的引脚（俗称“脚”），需要穿过电路板上的通孔进行焊接。这种结构非常牢固，焊接可靠性高。
- 基板：这是承载DIPLED的载体。与普通的PCB基板不同，这里的“基板”通常特指具有优良导热性能的材料，比如铝基板（MCPCB）或陶瓷基板。它的主要作用就是快速将LED工作时产生的热量传导出去。

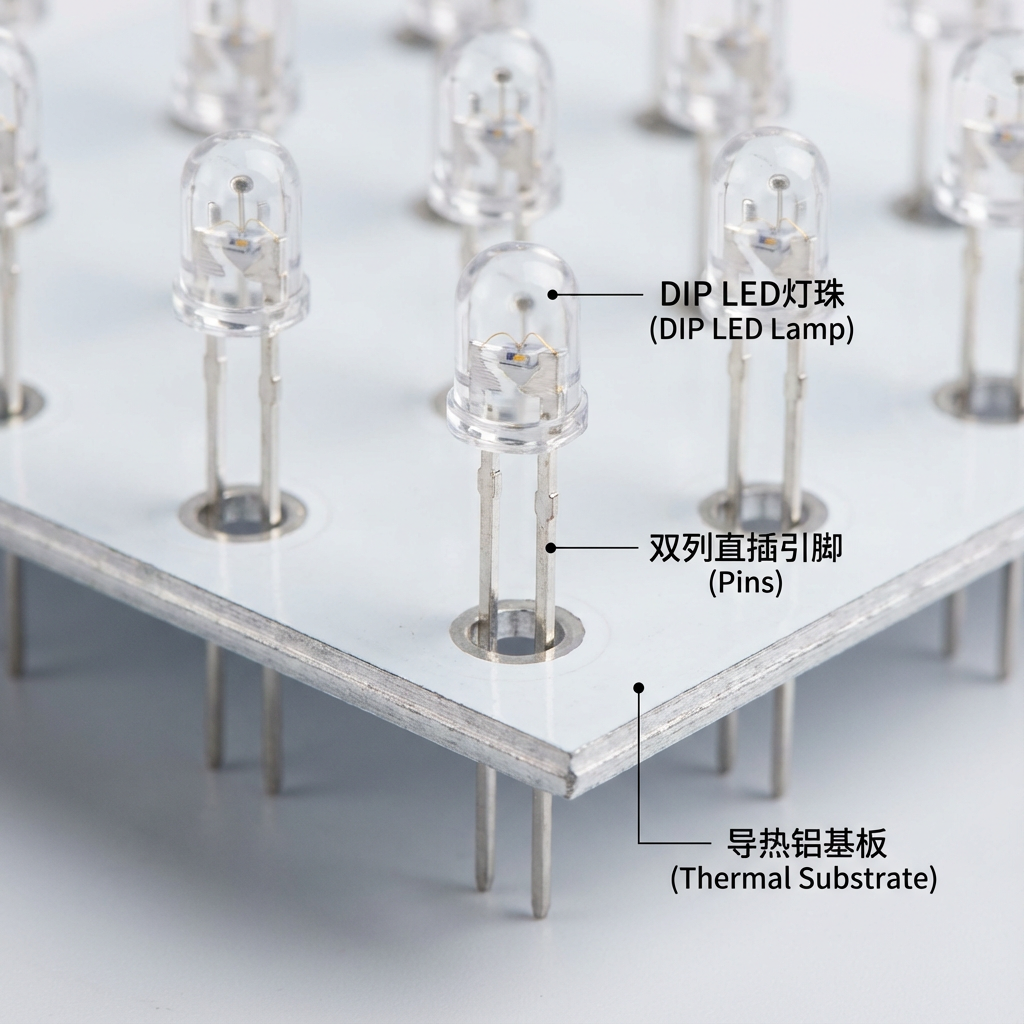

将这三者结合，基板DIPLED就是一种将DIP封装的LED灯珠固定在高性能导热基板上的光源模组。
光源封装技术：DIPLED如何集成在基板上
DIPLED的封装过程本身已经很成熟。芯片被固定在支架上，通过金线连接，然后用环氧树脂包裹成型，形成我们常见的“草帽”或“圆头”形状。这个过程决定了它的发光角度和基础防护能力。
而将DIPLED集成在基板上，关键在于焊接工艺。通过波峰焊或手工焊接，将DIPLED的长引脚穿过基板预留的孔洞并牢固地焊接在背面电路上。这种“穿孔式”的连接方式机械强度极高，能有效抵抗振动和冲击，这也是它在户外和工业设备中广受欢迎的原因之一。
DIPLED的坚固性和可靠性是经过时间考验的。在许多需要长期稳定运行且维护不便的场景，它依然是工程师们的首选方案。
从封装到应用：基板DIPLED的技术特点
综合来看，基板DIPLED拥有几个显著的技术特点：
- 高亮度与高可视性：DIPLED的透镜设计使其光线非常集中，穿透力强，即使在白天阳光直射的户外，也具有极佳的可视效果。
- 卓越的散热能力：借助铝基板或陶瓷基板，热量可以迅速从LED芯片导出，有效防止因过热导致的光衰和寿命缩短。
- 高可靠性与耐用性：穿孔焊接提供了牢固的机械连接，环氧树脂封装使其具备良好的防水、防尘和抗震能力。
- 维护方便：单个灯珠损坏后，可以较为方便地进行更换，降低了整体维护成本。
基板DIPLED的工作原理与关键优势
理解了它的构造，我们再深入一层，看看它是如何工作的，以及这些工作方式带来了哪些无可比拟的优势。
光电转换：DIPLED灯珠如何发光
和所有LED一样，DIPLED的核心是一个P-N结半导体芯片。当电流通过芯片时，电子与空穴复合，释放出能量，这些能量以光子的形式发射出来，我们就看到了光。光的颜色由半导体材料的带隙决定，比如大家熟知的红、绿、蓝光。
DIPLED的封装结构——特别是顶部的环氧树脂透镜，起到了汇聚和引导光线的作用。这就像给手电筒装上了一个聚焦灯罩，让光线能照射得更远、更亮。

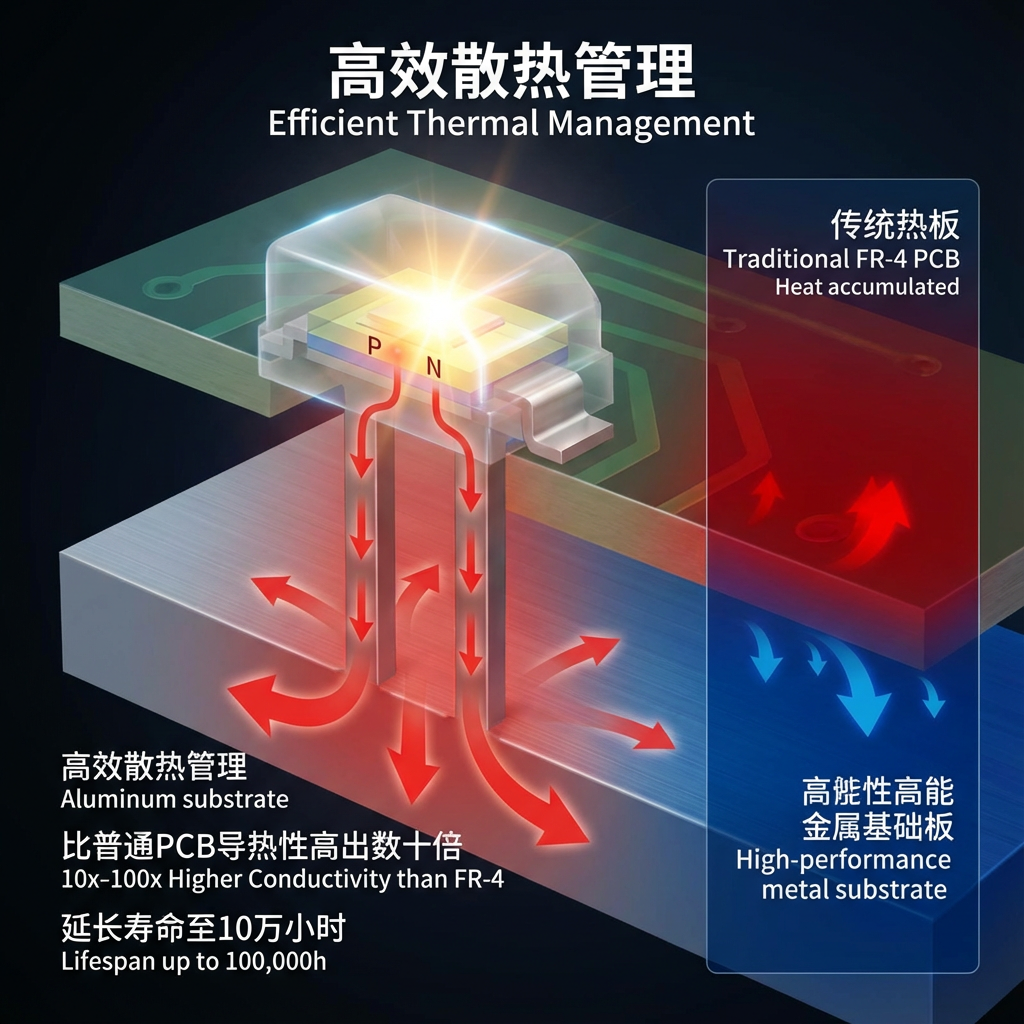

高效散热与稳定性：基板在其中的作用
LED发光时，并非所有电能都转化为光能，有相当一部分会转化成热能。如果热量不能及时散发，LED芯片的温度就会急剧升高，导致光效下降（光衰）、颜色漂移，甚至烧毁。
这就是基板发挥关键作用的地方。传统的PCB基板和DIPLED的组合，虽然也能用，但普通FR-4材质的PCB导热系数极低。而铝基板或陶瓷基板的导热能力是其数十倍甚至上百倍。热量通过基板迅速传导到散热片或外壳上，确保LED始终工作在安全的温度范围内，从而保证了其亮度和超长的使用寿命。
技术优势深入分析：高亮度、长寿命与低功耗
基板DIPLED的优势非常突出，主要集中在以下三点：
- 高亮度：独立的透镜设计和高效的散热，使其单颗亮度远高于同等功率的许多其他类型LED，特别适合远距离观看的应用。
- 长寿命：卓越的散热管理是长寿命的基石。理论上，高品质的基板DIPLED使用寿命可达5万到10万小时，大大减少了更换频率和维护成本。
- 低功耗：随着技术的进步，如今的DIPLED光效越来越高，在达到同样亮度的情况下，功耗相比传统光源（如霓虹灯）大幅降低，符合节能环保的趋势。
根据LEDinside在2024年的报告预测，随着市场对低功耗和高亮度需求的持续推动，DIPLED基板技术所在的应用领域预计将保持稳健增长。
基板DIPLED与其他主流LED技术的区别
为了更好地做出选择，我们必须清楚基板DIPLED和SMDLED以及其他技术的区别。这就像买车，轿车、SUV、跑车各有各的用途。
基板DIPLEDvsSMDLED：封装、亮度和应用场景对比
这是一个经典对比，也是很多采购人员最纠结的地方。
简单来说，如果你需要一个在户外日晒雨淋、需要从很远地方就能看清的显示屏，基板DIPLED是更好的选择。如果你需要一个在室内近距离观看、画面细腻的高清屏幕，那SMDLED无疑更合适。
基板DIPLEDvsPCBLED：基材、性能和成本差异分析
这里我们重点谈谈“板”的区别，即“基板”与“PCB板”的差异。基板和PCB板的区别是理解其性能差异的关键。
- 基材不同：PCB（PrintedCircuitBoard）通常指FR-4环氧玻璃纤维板，它的核心功能是电气连接，导热性很差。而我们所说的LED“基板”通常是金属基印刷电路板（MCPCB），如铝基板、铜基板，或是陶瓷基板。
- 性能差异：核心差异在于散热。金属基板能将热量快速传导出去，而普通PCB板则会将热量闷在里面。因此，同样一颗LED灯珠，焊在铝基板上比焊在FR-4板上寿命更长、光衰更慢。
- 成本差异：由于材料和工艺不同，铝基板、铜基板或陶瓷基板的成本要高于普通的FR-4PCB板。
选择基板还是PCB，本质上是在成本和性能之间做权衡。对于低功率、对寿命和稳定性要求不高的应用，普通PCB足矣。但对于大功率、户外等严苛应用，使用高性能基板是保障产品质量的必要投资。
不同LED技术的适用场景：如何根据项目需求选择？
- 户外大型显示屏/广告牌：优先选择基板DIPLED。高亮度、高可靠性和易于维护的特点使其成为不二之选。
- 室内高清会议屏/商场屏：选择SMDLED。像素间距小，视角广，能提供细腻的画质。
- 通用照明（如灯泡、灯管）：大量采用SMDLED，因为它成本低、光线均匀、易于自动化生产。恒彩电子的SMD2835、EMC3030、5050系列产品在这一领域应用广泛。
- 大功率户外探照灯/路灯：通常采用COB（板上芯片）或大功率陶瓷基板LED，以实现极高的光通量和散热效率。
恒彩电子：专注高品质基板DIPLED研发与生产
选择可靠的供应商是项目成功的关键。一个优秀的供应商不仅提供产品，更能提供专业的技术支持和质量保证。
近二十年封装技术积累：恒彩电子的专业实力
在LED封装领域，经验就是最宝贵的财富。恒彩电子的核心团队拥有近二十年的封装技术背景，我们见证了从DIP到SMD再到COB的技术演进，深刻理解每一种封装技术的优势与局限。这种深厚的经验积累，让我们在面对客户的复杂需求时，能够快速给出最合理、最具成本效益的解决方案。
从研发到生产：独立的实验室与精密生产设备
品质源于对细节的把控。我们拥有世界顶尖的高精密全自动生产设备，确保每一颗出厂的LED灯珠都具有高度的一致性和可靠性。更重要的是，我们设立了独立的实验室，能够对产品进行严格的光、电、热和可靠性测试。从原材料检验到成品老化测试，每一个环节都在我们的严格监控之下。
权威认证与技术支持：与国内光学研究院的合作背景
技术的前瞻性决定了企业的未来。我们与国内顶尖的光学研究院保持着紧密的合作关系，一线骨干的技术支持让我们始终站在行业技术的前沿。这不仅保证了我们产品的技术领先性，也意味着我们能为客户提供基于最新科研成果的专业建议和定制化服务。选择
关于基板DIPLED的常见问题
基板DIPLED的使用寿命通常有多长？在高品质的基板和良好的散热设计下，基板DIPLED的理论寿命可以达到50,000至100,000小时。实际寿命受工作电流、环境温度和散热条件等多种因素影响。
基板DIPLED与PCB基板的核心差异是什么？核心差异在于基材的导热性能。基板（如铝基板）导热性极佳，能快速散热，保证LED的稳定性和寿命。而普通PCB基板（如FR-4）导热性差，主要起电气连接作用，不适合高功率或对散热要求高的应用。
基板DIPLED的环保性能如何？LED本身不含汞等有害物质，是一种环保光源。同时，其高效节能的特性，相比传统光源可以节省大量电能，减少碳排放。选择长寿命的基板DIPLED，也减少了因频繁更换而产生的电子垃圾，符合可持续发展的要求。
高效可靠的照明技术选项
经过今天的探讨，相信大家对基板DIPLED有了更全面、更深入的认识。它并非过时的技术，而是在特定领域凭借其高亮度、高可靠性和卓越散热性能，依然占据着不可或缺的地位。
从户外广告牌到交通信号灯，从工业指示到景观照明，基板DIPLED用它稳定可靠的表现证明着自己的价值。在选择LED解决方案时，重要的是理解不同技术的特点，并根据您的具体项目需求做出最明智的决策。
