5050灯珠支架是SMD 5050 LED封装中的关键结构件，影响灯珠的导电、散热、出光效率和使用寿命。本文介绍5050灯珠支架的结构组成、常用材料、质量判断方法以及采购选型注意事项。
什么是5050灯珠支架？
5050灯珠支架的定义
5050灯珠支架是用于SMD 5050 LED封装的内部结构件，主要用于承载LED芯片、连接电路、辅助散热以及提升光线利用率。
其中，“5050”通常指灯珠外形尺寸约为5.0mm×5.0mm。该类型灯珠常应用于RGB、RGBW以及白光LED产品中。
需要注意的是，5050灯珠支架并不是安装灯具的外部机械支架，而是LED封装过程中与芯片直接配合使用的组件。

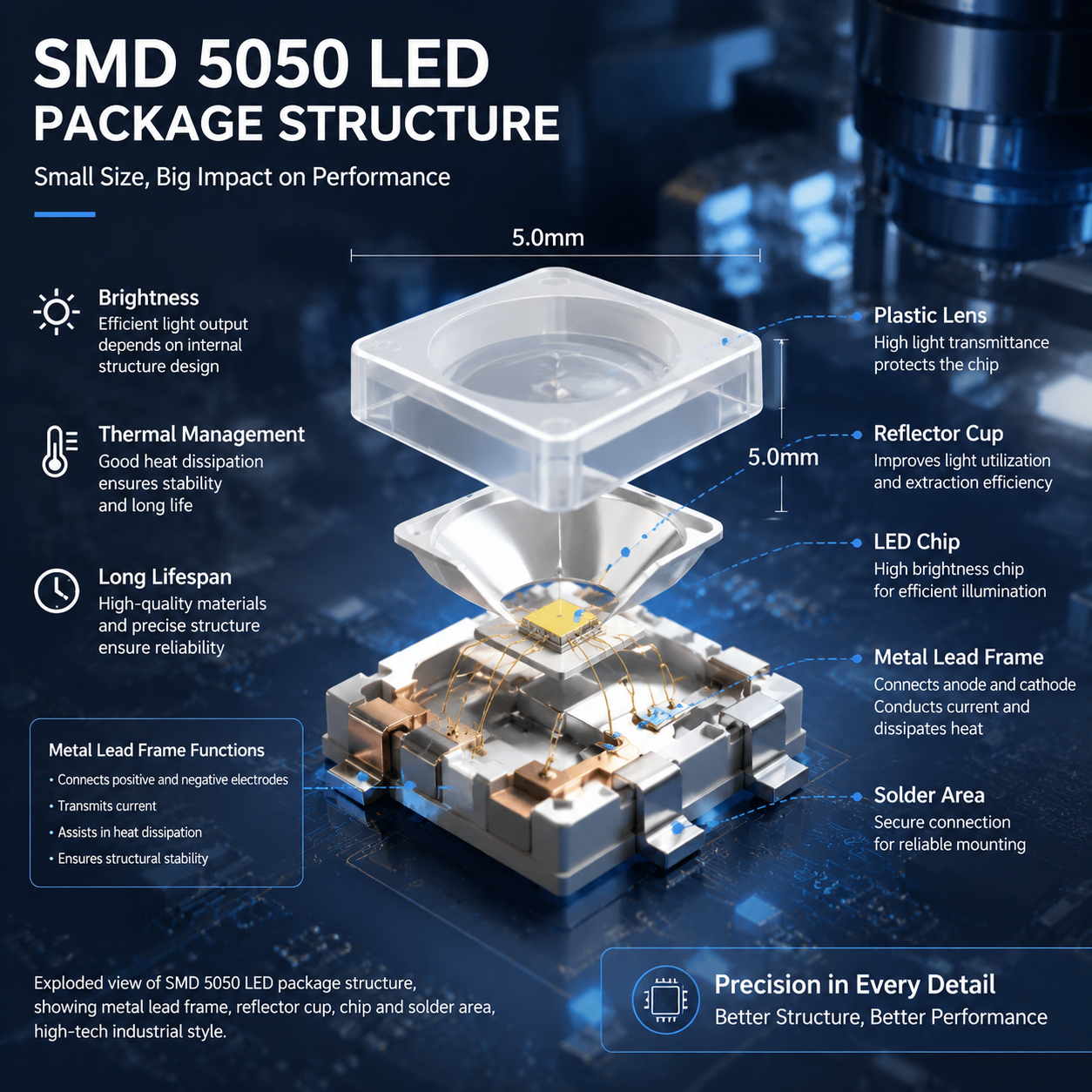

5050灯珠支架的组成结构
一个完整的5050 LED灯珠，需要通过支架完成芯片固定、电流传输和热量释放。其主要结构包括：
金属引线框架
金属引线框架通常采用铜等导电材料制作，主要作用包括：
- 连接LED正负极电路
- 传递工作电流
- 辅助芯片散热
铜材料具有较好的导热性能，因此引线框架的材料和结构设计会影响LED运行稳定性。
塑料反射杯
反射杯位于支架内部，用于固定芯片并反射光线。
反射杯性能会影响：
- 光线输出效率
- 出光损耗
- 长时间使用后的亮度表现
焊接区域
焊接区域用于连接外部电路，使LED灯珠能够正常工作。焊接区域的一致性也会影响批量生产中的可靠性。
5050灯珠支架为什么影响LED性能？
5050灯珠支架虽然尺寸较小，但会直接参与LED工作过程。支架材料、结构设计以及制造工艺都会影响最终灯珠表现。
对LED亮度的影响
支架内部反射结构会影响光线传播效果。
如果反射杯材料具有较好的反射性能，可以减少光线损耗，提高光能利用率。反之，支架材料稳定性不足时，可能导致出光效率下降。
对LED寿命的影响
LED运行过程中会产生热量，如果散热路径设计不足，芯片长期处于较高温度环境下，可能出现：
- 光衰速度加快
- 发光颜色变化
- 使用寿命降低
因此，在高亮度或长时间工作的应用中，需要重点关注支架的散热能力和耐温性能。
为什么不同5050灯珠价格差异明显？
市场上的5050灯珠价格存在差别，通常与以下因素有关：
- 支架材料不同
- LED芯片规格不同
- 封装工艺水平不同
- 检测要求不同
- 是否需要定制结构
采购时不能只比较单价，还需要结合产品稳定性和实际应用环境进行判断。

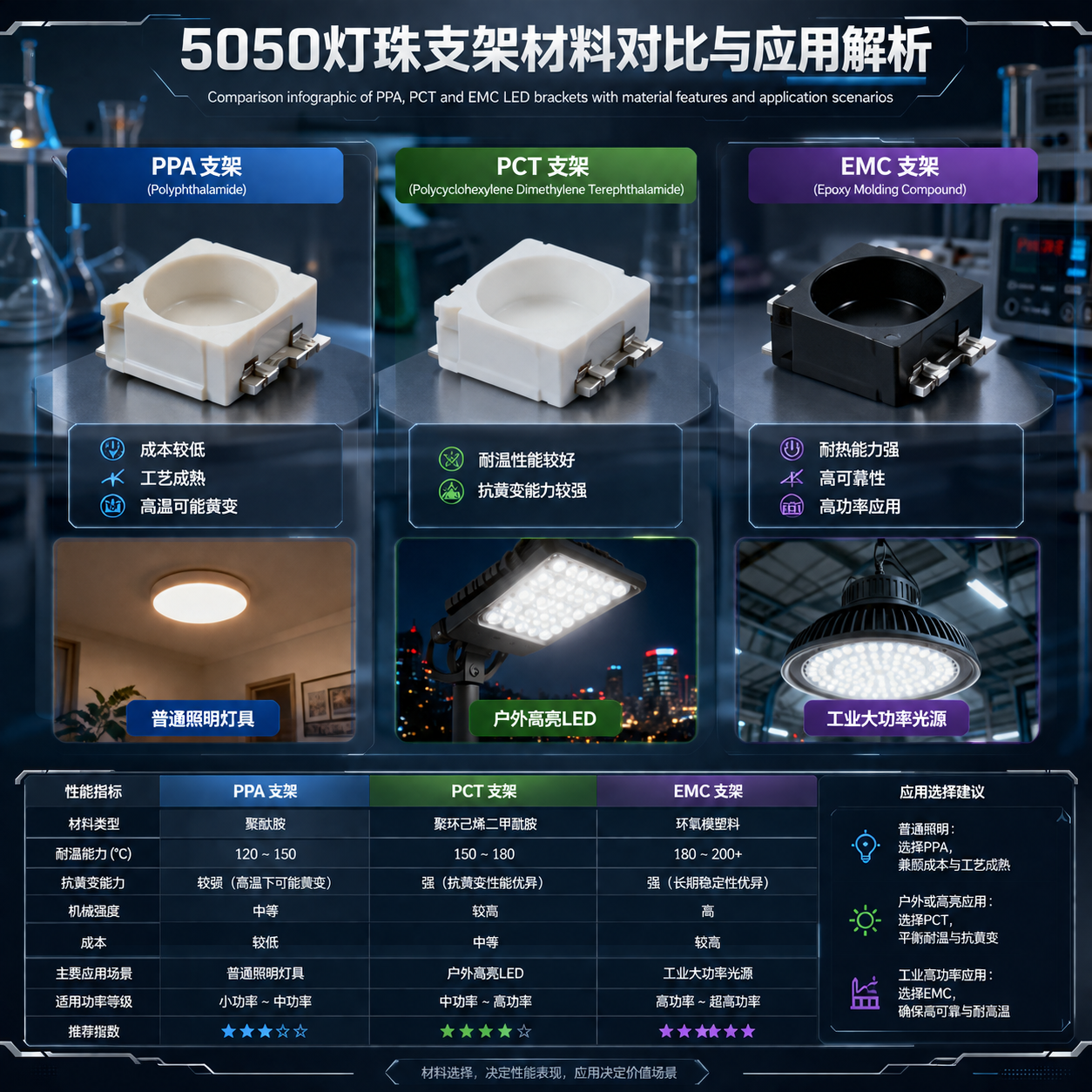

5050灯珠支架材料有哪些区别？
常见5050灯珠支架材料主要包括PPA、PCT和EMC，不同材料适用于不同应用场景。
| 材料 | 特点 | 常见应用 |
|---|---|---|
| PPA | 成本较低，加工工艺成熟，但高温环境下可能出现黄变 | 普通照明、成本敏感型产品 |
| PCT | 稳定性较好，耐温和抗黄变能力优于PPA | 户外照明、高亮LED |
| EMC | 耐热性能较好，适合高可靠性和高功率应用 | 工业照明、大功率光源 |
PPA支架
PPA是较常见的LED支架材料，优势在于成本控制和加工成熟。
其特点包括：
- 成本较低
- 生产工艺成熟
- 应用范围较广
不过，在长期高温环境下，PPA材料可能存在反射率下降的问题。
PCT支架
PCT相比PPA具有更好的稳定性。
主要特点：
- 耐温性能较好
- 抗黄变能力较强
- 长期使用稳定性较高
适用于对可靠性要求较高的照明产品。
EMC支架
EMC属于性能型封装材料。
主要特点：
- 耐热能力较强
- 适合高功率LED应用
- 长期稳定性较好
常用于对散热和可靠性要求较高的场景。
5050灯珠支架规格参数解析
常见尺寸
5050灯珠通常尺寸为：
- 外形尺寸：5.0mm×5.0mm
- 高度：根据封装结构不同有所变化
不同厂家可能根据芯片数量、光学设计和应用需求调整内部结构。
常见电气参数
5050灯珠的电气参数会根据颜色、芯片类型和封装方案变化，常见关注项目包括：
| 参数 | 说明 |
|---|---|
| 工作电压 | 根据LED颜色和芯片类型变化 |
| 工作电流 | 常见20mA-60mA及以上 |
| 发光角度 | 常见约120° |
| 功率 | 根据单色、RGB、高功率版本不同 |
| 光色 | 白光、红光、绿光、蓝光、RGB等 |
RGB 5050灯珠支架有什么特点？
RGB 5050灯珠通常需要集成红、绿、蓝三颗芯片，通过颜色混合实现多种光效。
常见应用包括：
- LED灯带
- 氛围照明
- 全彩显示
- 智能照明产品
对于RGB产品，支架内部空间布局、芯片位置以及光学设计都会影响混色效果和亮度表现。
如何判断5050灯珠支架质量？
查看支架材料
采购时可以重点确认：
- 金属材料是否满足导电和散热需求
- 塑料材料是否具备耐温性能
- 反射杯是否适合长期使用环境
关注生产工艺
5050灯珠支架的制造过程通常涉及模具、电镀、冲压等工艺。
需要关注：
- 模具精度
- 电镀质量
- 尺寸一致性
- 批量生产稳定性
检查测试能力
可靠的产品通常需要经过相关性能检测，例如：
- 光电参数测试
- 高低温测试
- 老化测试
- 湿热测试
- 可靠性测试
具体检测项目需要根据应用环境和客户要求确定。
5050灯珠支架有哪些应用领域？
LED灯带和装饰照明
5050灯珠具有较大的发光面积和较高亮度，常用于：
- 家居氛围灯
- 商业空间照明
- 智能灯具
RGB全彩应用
RGB 5050灯珠可用于：
- LED显示产品
- 像素灯
- 舞台灯光设备
汽车照明
部分汽车照明产品会采用5050灯珠，例如：
- 车内氛围灯
- 辅助照明系统
- 个性化灯光模块
专业光源领域
还可应用于：
- 机器视觉设备
- 医疗设备光源
- 植物照明
5050灯珠支架采购需要注意什么？
不要只关注采购价格
低价产品可能在材料、工艺或检测环节有所差异，长期使用中可能出现：
- 光衰较快
- 批次一致性不足
- 散热能力不足
采购时建议综合考虑：
- 材料稳定性
- 产品一致性
- 供应能力
- 后续技术支持
根据应用环境选择材料
不同使用环境需要匹配不同支架方案：
- 普通室内照明可关注成本和稳定性的平衡
- 户外或长时间运行设备需要关注耐温和可靠性
- 高功率应用需要重点考虑散热和材料稳定性
5050灯珠支架厂家如何选择？
选择供应商时，可以重点考察：
- 是否具备LED封装经验
- 是否拥有稳定生产能力
- 是否具备完善检测流程
- 是否支持结构和光源方案定制
5050灯珠支架只是LED封装的一部分，实际性能还受到芯片、胶水、封装工艺等多个因素影响。具备完整封装经验的厂家，更容易根据应用需求匹配合适方案。
恒彩电子专注于LED灯珠研发、生产和销售，提供包括RGB、RGBW等5050系列LED光源产品，并根据不同应用需求提供相应产品方案。
5050灯珠支架常见问题
5050灯珠支架是什么？
5050灯珠支架是SMD 5050 LED封装中的结构件，主要用于固定芯片、连接电路、辅助散热以及改善光效。
5050灯珠支架常用材料有哪些？
常见材料包括PPA、PCT、EMC等塑料封装材料，同时配合铜等金属导电结构。
5050灯珠支架哪种材料更合适？
没有单一适用于所有场景的材料。成本敏感型产品通常关注PPA方案，而对耐温和稳定性要求较高的应用，可以考虑PCT或EMC材料。
5050灯珠和2835灯珠有什么区别？
5050灯珠尺寸通常更大，并且可以集成多个芯片，更适合RGB、多色以及高亮应用。2835灯珠则更多用于常规照明领域。
采购5050灯珠支架需要重点看哪些方面？
建议重点确认支架材料、散热性能、反射效果、生产一致性以及供应商的检测能力。实际选择还需要结合产品使用环境和寿命要求。
