RGB灯珠供电方案直接影响灯珠亮度、颜色一致性和使用寿命。本文介绍RGB灯珠常见供电方式、电源选择方法、接线设计、PWM控制以及长距离应用中的压降解决方案。

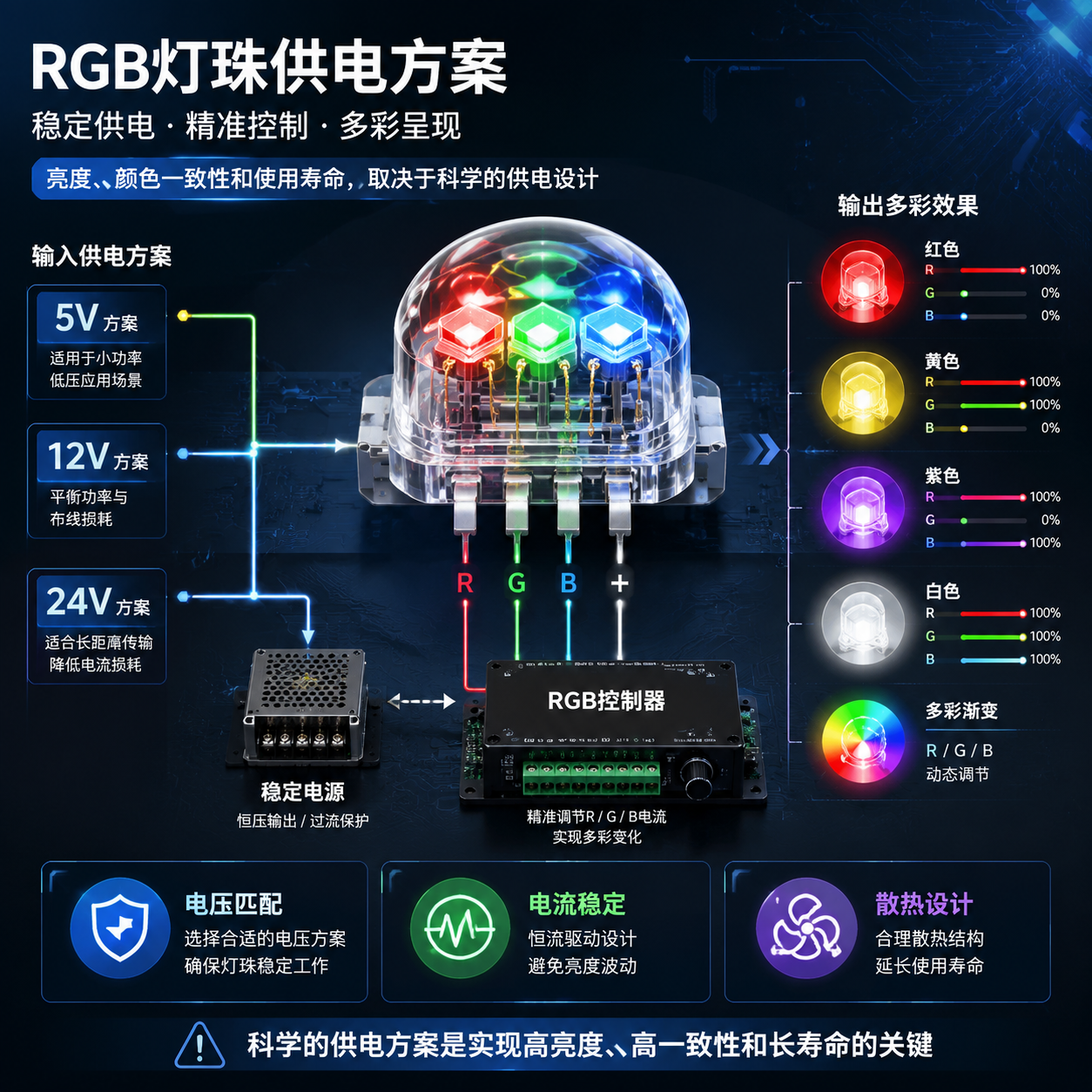

RGB灯珠供电方案是什么？
RGB灯珠供电方案，是指为RGB LED提供稳定电源，并通过控制方式实现红、绿、蓝三种颜色组合变化的一套设计方案。
RGB分别代表：
- R（Red）：红色
- G（Green）：绿色
- B（Blue）：蓝色
RGB灯珠内部通常集成三颗不同颜色的LED芯片，通过调整三个颜色通道的亮度比例，可以实现多种颜色效果。
例如：
- 红色与绿色同时工作，可以形成黄色；
- 红色与蓝色混合，可以形成紫色；
- 红、绿、蓝同时输出，可以形成白色。
在实际应用中，RGB灯珠供电设计主要需要关注以下几个方面：
- 工作电压是否匹配
- 驱动电流是否稳定
- 散热条件是否合理
- 控制方式是否适用于应用场景
不同类型的RGB产品，对供电方案的要求也有所不同。普通RGB灯珠重点关注电源匹配和限流设计，RGB灯带需要考虑功率余量和电压下降问题，高亮或大功率RGB灯珠则更依赖恒流驱动和散热设计。
RGB灯珠供电设计需要考虑哪些因素？
电压匹配
不同颜色LED芯片的正向电压存在差异，RGB灯珠不能直接连接超过额定范围的电源，否则可能造成芯片损坏。
常见LED芯片正向电压范围：
| 颜色 | 常见正向电压 |
|---|---|
| 红光 | 约1.8V-2.4V |
| 绿光 | 约2.8V-3.4V |
| 蓝光 | 约2.8V-3.4V |
实际应用中，需要根据灯珠规格书确认工作电压，而不是仅根据颜色判断供电参数。
电流控制
LED属于电流敏感型元件，电流稳定性会直接影响亮度和寿命。
电流过大可能导致：
- 温度升高；
- 亮度衰减；
- 光衰速度加快；
- 使用寿命降低。
常见电流控制方式包括：
- 限流电阻；
- 恒流驱动；
- LED控制芯片。
对于普通低功率RGB灯珠，限流设计较为常见；对于高亮RGB产品，恒流驱动通常更适合。
电源稳定性
稳定的电源输出有助于保持：
- 颜色一致；
- 亮度稳定；
- 减少闪烁。
如果电源输出波动较大，RGB灯珠可能出现颜色偏差或工作异常。
散热设计
RGB灯珠工作时会产生热量，尤其是高功率产品。
常见散热方式包括：
- 铝基板；
- 陶瓷基板；
- 散热片结构。
实际选型时，需要结合工作功率、安装空间和使用环境确认散热方案。
RGB灯珠常见规格有哪些？
RGB灯珠根据封装尺寸、功率和应用方向，可以分为不同类型。
| 类型 | 特点 | 常见应用 |
|---|---|---|
| 5050 RGB灯珠 | 尺寸较大，发光面积较高 | RGB灯带、装饰照明 |
| 3535 RGB灯珠 | 散热性能较好 | 舞台灯光、工业设备 |
| 2020 RGB灯珠 | 体积小 | 小间距显示应用 |
| RGBW灯珠 | 增加独立白光通道 | 智能照明 |
| 陶瓷RGB灯珠 | 适合高功率环境 | 汽车照明、机器视觉 |
5050 RGB灯珠特点
5050 RGB灯珠是应用较广的一类RGB封装。
其特点包括：
- 三色芯片集成；
- 发光面积较大；
- 混色效果较明显；
- 适合装饰照明和灯带应用。
在普通RGB灯带、氛围照明等场景中，5050 RGB灯珠较为常见。
RGB灯珠为什么可以实现变色？
RGB灯珠通过控制三个颜色通道的亮度比例，实现不同颜色组合。
例如：
红色效果
仅开启R通道。
黄色效果
同时开启：
- R红色通道；
- G绿色通道。
白色效果
同时开启：
- R红色；
- G绿色；
- B蓝色。
颜色变化的关键在于调整三个通道的输出比例。
例如：
- 红光100%；
- 绿光50%；
- 蓝光20%。
不同亮度组合会形成不同颜色效果。

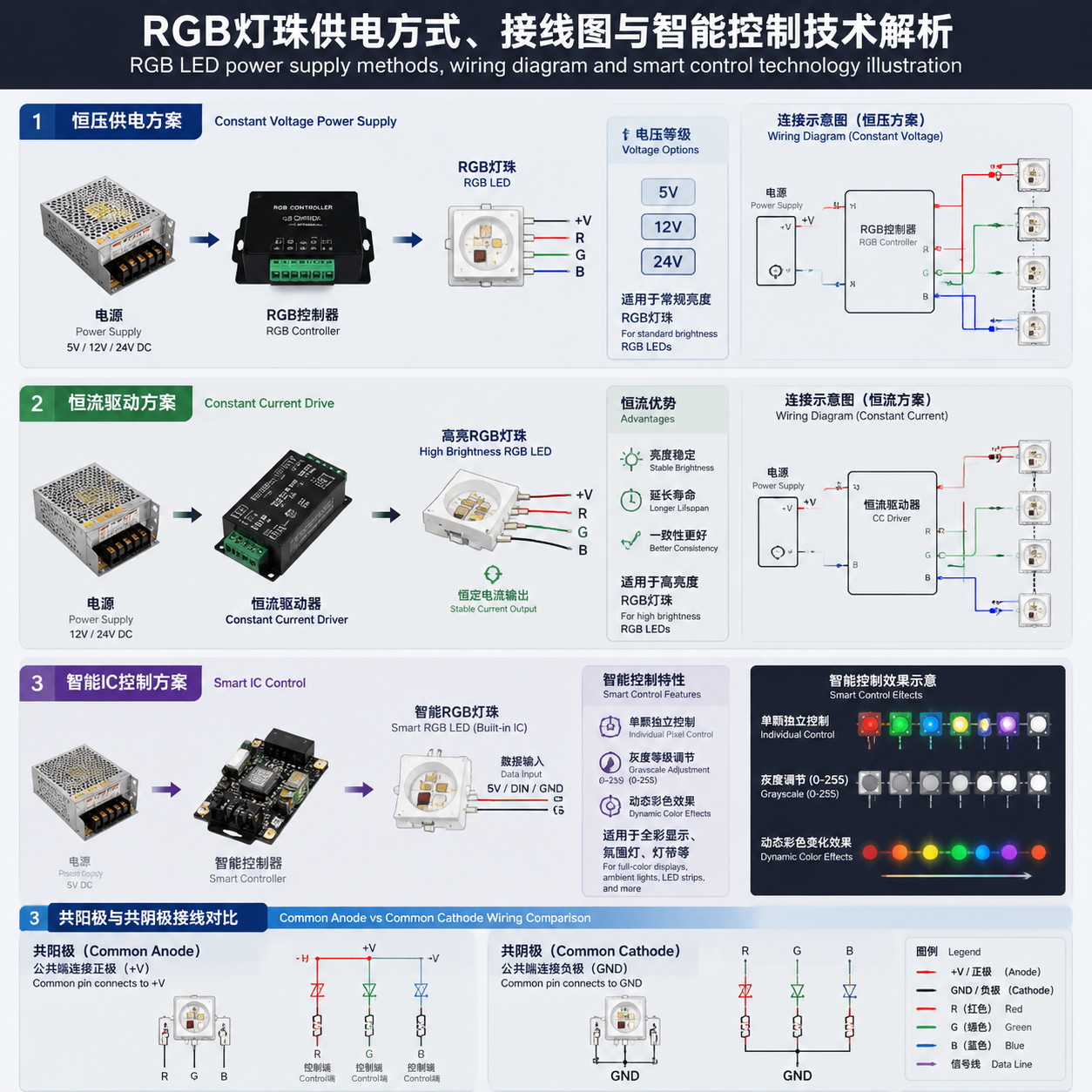

RGB灯珠主流供电方案有哪些？
目前RGB灯珠常见供电方式主要有三种。
恒压供电方案
恒压供电是RGB应用中较常见的方式。
常用电压包括：
- 5V；
- 12V；
- 24V。
典型结构：
电源 → RGB控制器 → RGB灯珠或灯带
恒压方案特点
优点：
- 电路结构相对简单；
- 成本较低；
- 应用范围较广。
需要注意：
- 长距离安装容易出现电压下降；
- 大功率应用需要预留电源余量。
恒流驱动方案
恒流驱动主要用于高亮RGB灯珠或功率较大的应用。
通过保持输出电流稳定，可以降低电流波动对LED造成的影响。
适用于：
- 高亮照明；
- 工业设备；
- 对颜色一致性要求较高的场景。
智能IC控制供电方案
智能RGB灯珠内部集成控制芯片，可以实现单颗灯珠独立控制。
常见功能包括：
- 灰度调节；
- 动态效果；
- 多灯级联；
- 彩色变化。
适用于智能家居、LED显示和舞台灯光等应用。
RGB灯珠怎么接线？
RGB灯珠常见接线方式分为共阳极和共阴极。
共阳极RGB灯珠
特点：
公共端连接电源正极。
连接方式：
- 公共脚连接正极；
- R/G/B脚连接控制端。
共阴极RGB灯珠
特点：
公共端连接负极。
连接方式：
- 公共脚连接GND；
- R/G/B脚连接控制端。
如何确认RGB灯珠引脚定义？
不同封装和型号的RGB灯珠，引脚排列可能存在差异。
确认方式包括：
- 查看产品规格书；
- 根据厂家引脚说明确认；
- 使用万用表检测。
安装前确认引脚定义，可以避免反接导致损坏。
RGB灯珠电源如何选择？
选择RGB灯珠电源时，需要确认电压、功率和输出电流。
电压选择
电源输出电压必须与RGB灯珠要求一致。
例如：
- 5V RGB灯珠使用5V电源；
- 12V RGB灯带使用12V电源。
如果将5V灯珠连接到12V电源，可能造成灯珠损坏。
功率计算方法
电源功率通常需要满足：
电源功率 ≥ 灯珠总功率 × 1.2
例如：
RGB灯带总功率为50W：
50W × 1.2 = 60W
则电源功率建议不低于60W。
电流计算方法
计算公式：
电流 = 功率 ÷ 电压
例如：
12V、60W电源：
60÷12=5A
则需要选择输出能力满足5A或以上的12V电源。
RGB灯珠控制方式：PWM与智能控制
PWM调光方式
PWM通过快速开启和关闭LED，实现亮度调节。
特点：
- 调节精度较高；
- 发热相对较低；
- 控制效率较好。
PWM是RGB灯珠常见的调光控制方式。
智能IC控制方式
智能IC可以对单颗RGB灯珠进行控制。
支持：
- 多种颜色变化；
- 动态灯效；
- 灰度控制。
适合需要独立控制效果的应用。
RGB灯珠长距离供电如何解决电压降？
当RGB灯珠安装距离增加时，线路电阻会导致电压下降，常见表现包括：
- 前端亮度正常；
- 后端亮度降低；
- 不同位置颜色不一致。
常见解决方法如下：
增加供电点
可以采用：
- 两端供电；
- 中间补电。
减少线路长度带来的电压损耗。
提高供电电压
在部分长距离应用中，使用24V方案相比12V方案可以降低传输电流，从而改善压降问题。
增加导线尺寸
更粗的导线电阻更低，有助于减少线路损耗。
RGB灯珠常见问题及处理方法
RGB灯珠不亮
可以检查：
- 电源是否正常输出；
- 正负极是否连接正确；
- 控制器是否正常工作。
只有一种颜色亮
可能原因：
- RGB线路连接错误；
- 某个颜色通道异常；
- 控制信号出现问题。
RGB灯珠闪烁
常见原因：
- 电源功率不足；
- 线路距离过长；
- 电压下降明显。
处理方式：
- 更换功率余量更大的电源；
- 增加供电位置；
- 检查线路连接。
RGB灯珠供电方案应用中的选型建议
深圳市恒彩电子有限公司专注于LED灯珠研发、生产与销售，提供包括5050 RGB灯珠、RGBW灯珠、3535 RGB系列以及陶瓷大功率LED等产品方案。
RGB灯珠供电方案选择时，可以结合以下因素判断：
- 确认灯珠额定工作电压；
- 根据实际功率计算电源容量；
- 保留适当电源余量；
- 根据应用需求选择恒压或恒流方案；
- 长距离安装时关注线路压降；
- 高功率应用加强散热设计。
RGB灯珠供电方案常见问题
RGB灯珠可以直接接电源吗？
普通RGB灯珠不能直接连接任意电源，需要根据灯珠额定电压、电流要求设计限流或驱动方案。
RGB灯带为什么后面颜色变暗？
主要原因通常是线路电阻造成电压下降。可以通过增加供电点、缩短供电距离或优化导线规格改善。
5V和12V RGB灯珠供电有什么区别？
5V方案适合短距离、小功率应用；12V或24V方案在较长距离供电时更容易降低传输电流，具体需要根据产品规格和安装环境选择。
