红外灯珠(波长规格与选型应用指南)

本文深入解析红外灯珠的工作原理、850nm与940nm波长区别、发光角度选型及检测方法，解决夜视监控与智能硬件中的红外补光选型难题。

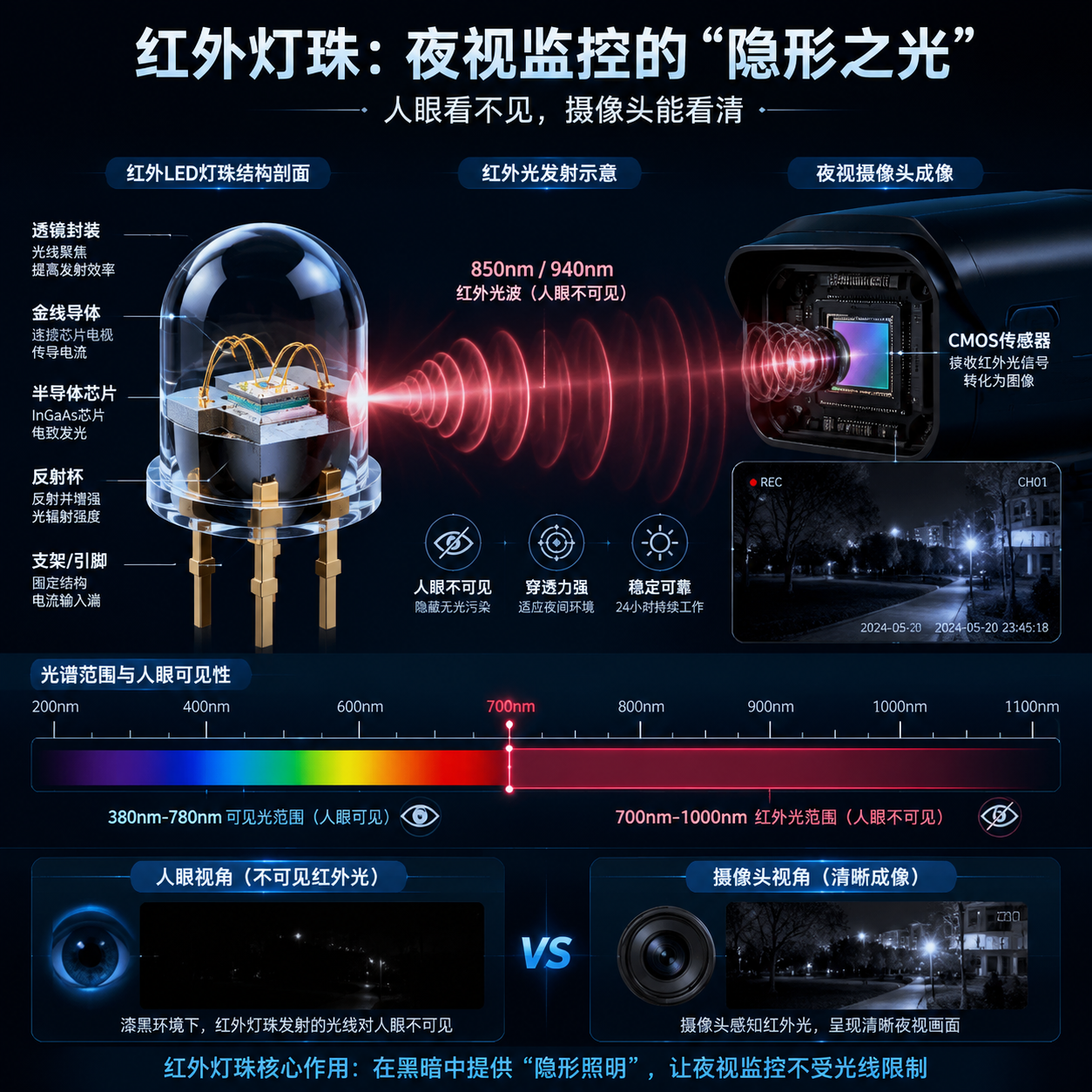

一、 红外灯珠的工作原理与核心构成

红外灯珠是一种特殊的发光二极管（LED），其工作原理是利用半导体芯片在正向偏置电压下，电子与空穴复合释放出红外波段的光辐射（通常在700nm至1000nm之间）。由于该波段超出了人类肉眼的可见光谱范围（380nm-780nm），人眼无法直接察觉，但硅基图像传感器（如摄像头的CCD/CMOS）对其具有良好的感光度。因此，红外灯珠常被用作暗光环境下的“隐形补光光源”。

优质红外灯珠的性能取决于其核心原材料的品质：

• 半导体芯片：作为核心发光源，通常采用砷化铝镓（AlGaAs）或磷砷化镓（GaAsP）等化合物半导体材料，其外延片质量直接决定光电转换效率。
• 金线导体：用于连接芯片电极与支架引脚，通常采用高纯度金线（Au），以确保在高电流冲击下电学连接的稳定性。
• 封装基板：承载芯片并承担散热功能，中高功率器件多采用高导热率的陶瓷基板或金属支架。
• 封装胶水：使用高透光率、耐高温、抗紫外线老化的环氧树脂或硅胶，保护芯片免受水分和物理损伤。

在电学特性方面，红外灯珠的正向工作电压（Vf）显著低于普通可见光LED：

• 小功率红外灯珠：典型工作电压通常在 1.2V 至 1.5V 之间。
• 大功率红外灯珠：典型工作电压通常在 1.5V 至 1.8V 之间。
• 由于红外LED具有负温度系数特性，温度升高时正向压降会降低，设计驱动电路时必须采用恒流驱动方式，严禁直接使用恒压源，以防止热失控烧毁器件。

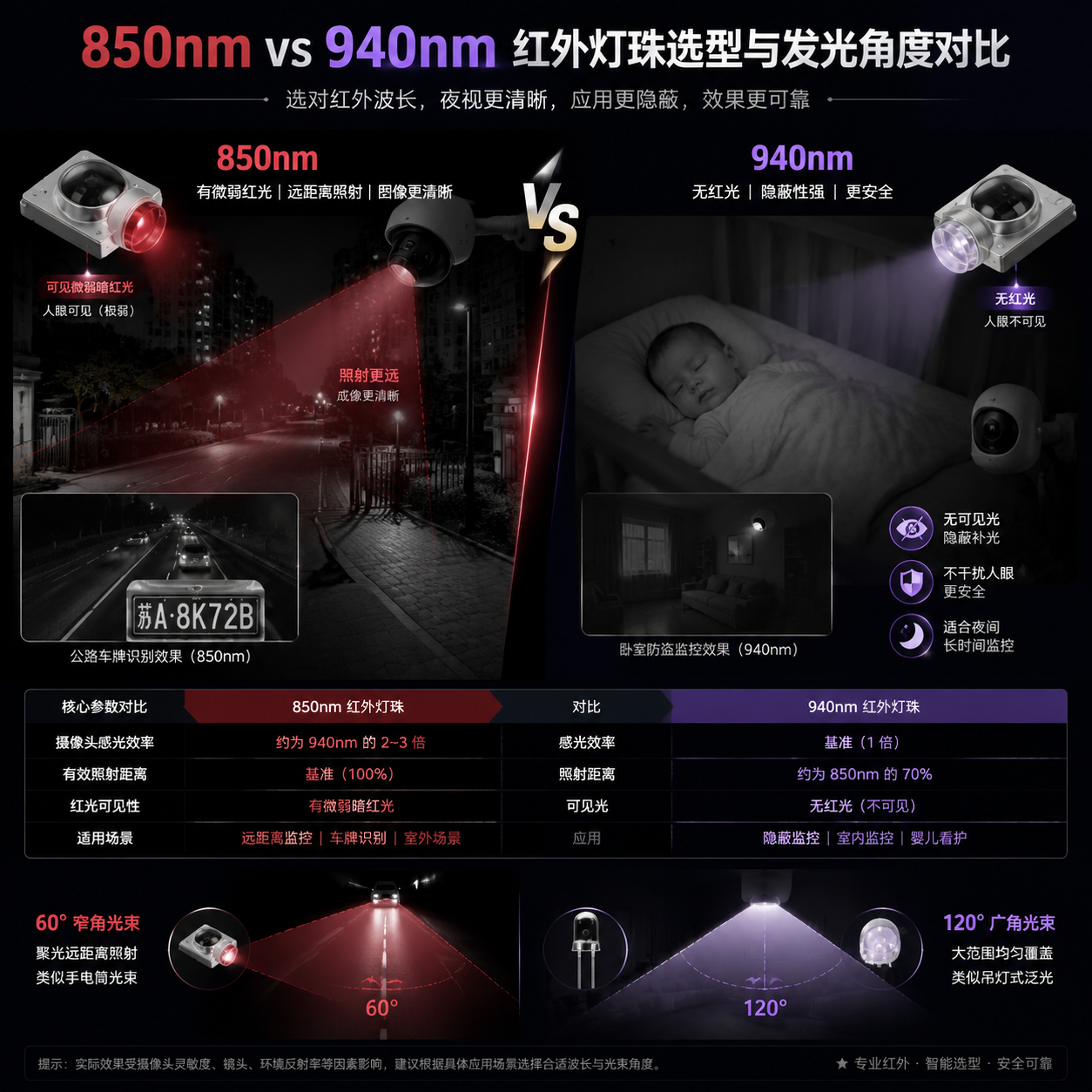

二、 850nm 与 940nm 红外灯珠的核心区别与应用选型

在实际工程选型中，波长的选择直接决定了补光效果与隐蔽性。

850nm 红外灯珠的特点

850nm 是目前应用最广泛的红外波段。其主要优势在于光电转换效率高，摄像头的感光芯片在此波段的敏感度通常是940nm的2到3倍，因此在相同电流下照得更远、图像画质更清晰。然而，850nm 存在微弱的“红爆”现象。由于其光谱尾部仍有极少部分能量落在可见光边缘，近距离直视时会看到发光芯片呈暗红色微光，隐蔽性稍逊。

940nm 红外灯珠的特点

940nm 波长完全避开了人眼的可见范围，工作时表面无任何红光，实现完全隐形。其不足之处在于，硅基传感器对 940nm 光线的感光效率较低，且大气中的水蒸气对 940nm 光波有较强的吸收作用。因此，相同功率下，940nm 的有效照射距离大约仅为 850nm 的 70% 左右。

场景化选型建议

在实际项目中，选型需根据场景需求进行权衡：

• 选择 850nm 的场景：公路车牌识别、小区户外监控、大范围停车场等。这些场景对夜视距离和清晰度要求极高，且无需刻意隐蔽补光器件。
• 选择 940nm 的场景：婴儿看护仪、卧室防盗监控、银行柜台、野生动物夜间观测等。这些场景要求绝对无光干扰或高度隐蔽，避免红光打扰休息或暴露设备位置。

三、 发光角度对覆盖范围与照射距离的影响

发光角度（通常以半值角 $\theta_{1/2}$ 定义）决定了红外光束的能量分布模式。

窄角 60° 红外灯珠

工作特性类似于“聚光手电筒”。光束集中在较窄的锥形区域内，中心光强极高，因此能够提供更远的照射距离。适合搭配窄焦镜头（如 8mm、12mm 镜头），用于远距离通道、狭长走廊的夜视补光。

广角 120° 红外灯珠

工作特性类似于“泛光吊灯”。光线向四周均匀发散，覆盖区域宽广，但单位面积内的光能量较低，照射距离较短。适合搭配广角镜头（如 2.8mm、3.6mm 镜头），用于室内大厅、小型会议室等宽敞空间的近距离均匀补光。

角度匹配原则：红外灯珠的发光角度必须与相机的镜头视场角（FOV）相匹配。若窄角灯珠搭配广角镜头，会出现“手电筒效应”（画面中间过曝发白，四周漆黑）；若广角灯珠搭配窄角镜头，则会导致光能浪费，远处目标亮度不足。

四、 红外灯珠失效表现与诱因分析

物理与工作状态异常

当红外灯珠发生故障或老化时，通常表现出以下特征：

1. 物理碳化与变色：封装硅胶或环氧树脂因长期高温出现黄变、黑化，或芯片表面出现明显的黑色烧焦斑点。
2. 光衰严重：通电后发光效率极低，监控画面出现大量噪点，有效夜视距离大幅缩短。
3. 电学短路与断路：表现为完全不亮，或通电后器件温度异常急剧升高，这通常是由于芯片静电击穿或金线断裂引起的。
4. 画面闪烁：夜视补光画面高频闪烁，通常是驱动电流不稳定或灯珠内部焊带接触不良的先兆。

常见失效诱因

• 过电流冲击：未采用恒流驱动，电网波动或瞬态浪涌电流超过灯珠的最大额定电流，导致芯片结温过高烧毁。
• 热管理失效：散热设计不合理，热量无法及时传导至外部散热器，导致结温持续超标，加速半导体材料衰减。

五、 红外灯珠的科学检测与验证方法

1. 摄像头快速定性排查

由于人眼不可见红外光，可利用无红外滤光片（或弱滤光片）的成像设备进行排查。将红外灯珠接入安全的工作电源，使用手机摄像头（部分手机的前置摄像头对红外光更敏感）对准灯珠。若屏幕中显示出紫白色或粉红色的亮光，则说明灯珠已处于发光状态。

2. 万用表电学测试

将数字万用表拨至二极管档。将红表笔接灯珠正极，黑表笔接负极。正常情况下，万用表显示屏会显示其正向导通电压（通常在 1.2V 至 1.8V 之间）。对于部分低压红外灯珠，微弱的测试电流会使其发出极微弱的红外光，配合摄像头观察可双重验证。

3. 恒流源与光功率计测试

在实验室或品管检测中，应使用可调恒流源将电流限制在额定值（如 20mA 或 350mA），通电后使用红外积分球或光功率计测量其辐射通量（mW/sr）。这是评估红外灯珠发光效率、判定是否光衰的定量方法。

六、 热管理方案与长寿命保障

半导体器件的结温直接关系到其使用寿命。红外LED的电光转换效率通常在 30%-40% 左右，其余 60% 以上的电能均转化为热量。若散热不畅，结温每升高 10℃，器件寿命将呈指数级下降。

陶瓷基板的散热优势

在高功率红外补光应用中，传统的FR4基板或普通铝基板已无法满足散热需求。优质红外灯珠常采用氮化铝（AlN）或氧化铝（Al2O3）陶瓷基板。陶瓷基板具有极高的热导率（氮化铝可达 170-230 W/m·K）和优异的绝缘性能，能将芯片结温迅速传导至外部散热界面。

结构级散热优化

为了确保红外补光系统的长期稳定性，建议采用以下热管理方案：

• 高导热界面材料：在灯珠PCB基板与金属散热片之间，必须涂抹高导热率的硅脂或贴合导热硅胶片，确保界面无空气间隙。
• 恒彩电子热管理设计：通过在产品开发初期对散热通道进行热仿真分析，优化铜箔厚度与散热过孔设计。在恒彩电子的工业级夜视方案中，配合高导热陶瓷基板与合理的结构散热，可将工作结温控制在安全范围内，确保红外灯珠实现 50,000 小时以上的低光衰运行。

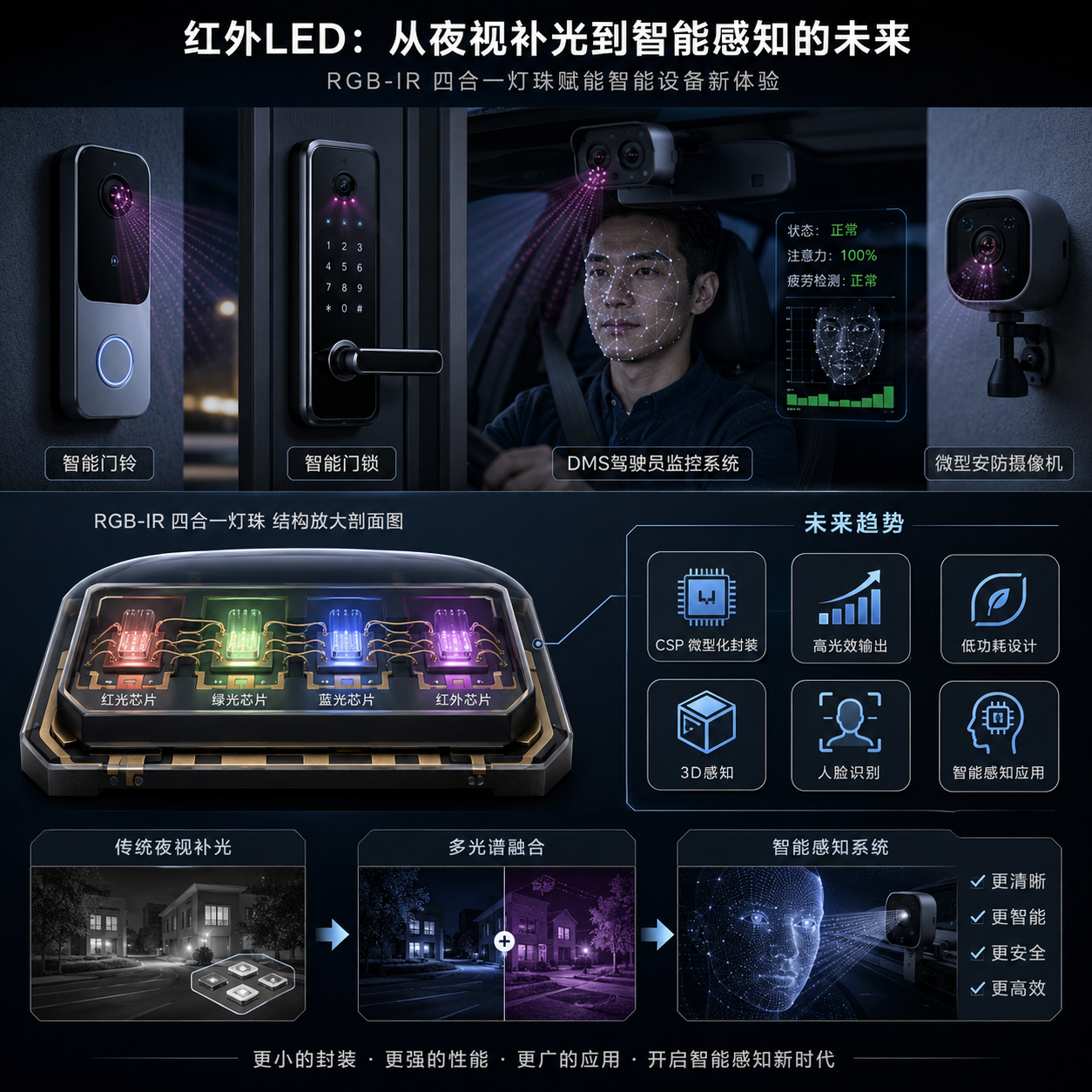

七、 RGB-IR 四合一灯珠的创新设计与优势

随着智能家居与微型成像设备的发展，高度集成的封装技术成为趋势。RGB-IR 四合一灯珠在单一封装体（如 3535 或 5050 尺寸）内同时集成了红（R）、绿（G）、蓝（B）及红外（IR）四颗独立的半导体芯片。

技术优势与应用

1. 空间高度集成：大幅减少了PCB板上的器件占用面积，为智能门铃、微型安防相机等空间受限的产品提供了更紧凑的设计方案。
2. 多功能一体化：在白天或光线充足时，RGB芯片工作，可实现环境氛围渲染、状态指示或有色补光；在夜间或暗光下，系统自动切断可见光，启用红外芯片进行无干扰夜视补光。
3. 降低系统装配成本：减少了贴片（SMT）元件数量，简化了供应链管理与后期维护流程。

八、 红外 LED 行业数据洞察与未来趋势

随着智能安防、车载辅助驾驶、智能家居及工业传感器的快速普及，全球红外LED市场规模持续扩张。

行业数据显示，全球红外LED市场规模正以稳健的复合年增长率（CAGR）上升，预计在未来数年内将达到数十亿美元的规模。其核心增长引擎主要来自：

• 智能驾驶（DMS/OMS）：车载驾驶员监控系统（DMS）利用红外灯珠对驾驶员进行面部及眼球追踪，以进行疲劳驾驶预警，此场景对红外光源的均匀性与寿命要求极高。
• 生物识别与3D感知：智能手机、智能门锁的面部识别，以及扫地机器人的避障雷达（LiDAR/ToF），正在消耗大量的红外VCSEL与高功率红外LED器件。
• 微型化与高光效：未来的红外灯珠将向更小封装尺寸（如CSP封装）演进，同时不断提升电光转换效率，降低功耗。

九、 红外灯珠选购与应用实战

在评估红外LED供应链时，采购商与工程师应重点关注以下维度：

1. 封装工艺与制造实力

红外器件的可靠性极度依赖封装厂的工艺控制。应优先考察生产商是否具备全自动化的固晶、焊线、灌胶及分光分色设备，以及万级无尘车间的管控标准。作为拥有26年半导体封装技术底蕴的专业品牌，恒彩电子通过严格的信赖性实验（如双85高低温湿热测试、冷热冲击测试），保障了每一批次红外灯珠的抗潮气与耐温特性。

2. 定制化光谱与配光支持

不同的传感器对红外波段的响应曲线不同，不同的镜头对光斑均匀度要求各异。合格的供应商应能提供定制化服务，包括特定波长偏差控制（如 ±5nm 窄带波长精分）、特定发光角度透镜定制以及前期样品测试支持，以协助客户缩源产品研发周期。
