一、 贴片式光电二极管的工作原理与材质构成
光电转换机制

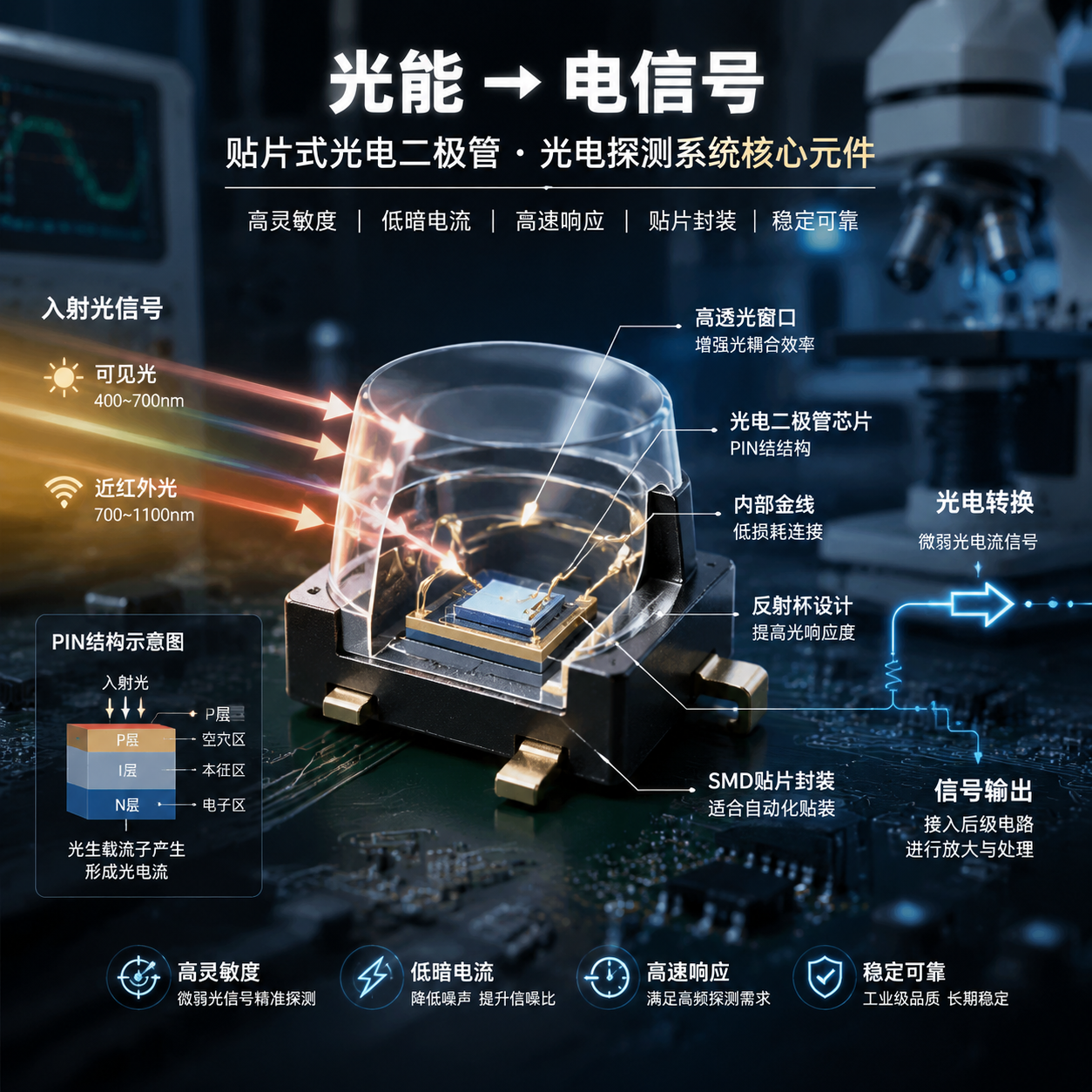

贴片式光电二极管是光电探测系统中的核心感应元件，其基本功能是将入射的光信号（可见光或不可见光）转换为电信号。该过程基于半导体的内光电效应。当入射光子的能量大于半导体材料的禁带宽度时，光子被材料吸收并激发价带中的电子跃迁至导带，从而在内部产生非平衡的电子-空穴对。
核心原材料解析
贴片式光电二极管的性能在很大程度上取决于其芯片材质：
- 单晶硅（Silicon）：最常用的材质，光谱响应范围通常在 400nm 至 1100nm 之间，对可见光和近红外光有良好的感应能力。
- 砷化镓（GaAs）与铟镓砷（InGaAs）：用于高速、高灵敏度或特定红外波段（如 900nm 至 1700nm）的器件，具有极高的电子迁移率。
- 内部引线与封装：芯片通过极细的金线（Gold Wire）与外部引脚连接，以确保导电稳定性。外壳则采用高透光性环氧树脂（Epoxy Resin）或硅胶进行气密性封装，既能保护芯片免受水汽侵蚀，又可最大程度降低光信号的折射与反射损失。
PIN结的工作机制

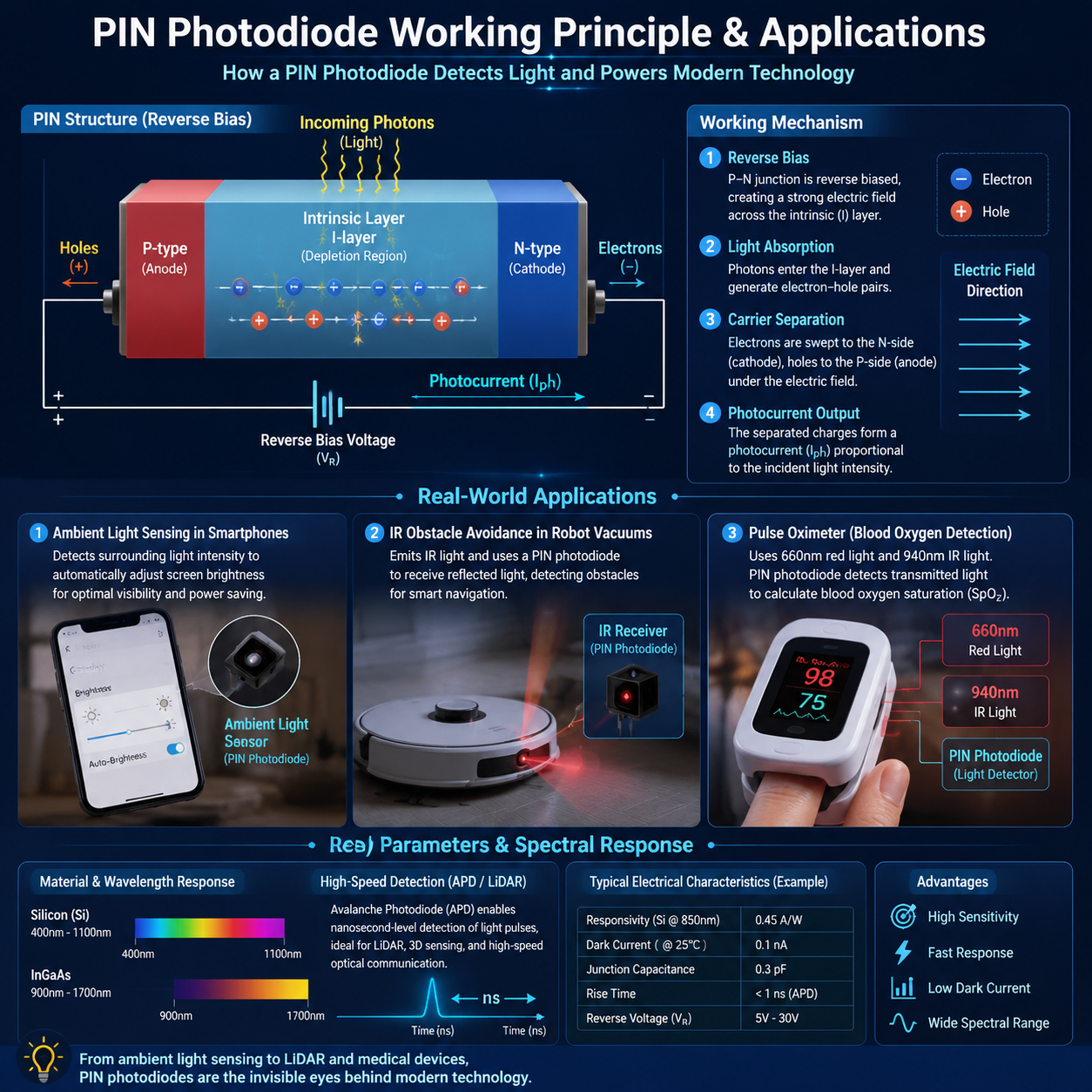

现代贴片式光电二极管多采用 PIN 结结构，即在 P 型半导体和 N 型半导体之间引入一层高电阻的本征层（I层）。在反向偏置状态下，I 层被完全耗尽，形成强电场区。当光子照射到 I 层并产生电子-空穴对时，这些载流子在强电场的作用下迅速做漂移运动，电子流向阴极，空穴流向阳极，从而在外部电路中形成光电流。光电流的大小与入射光照度在较宽的范围内呈高度线性关系。
二、 典型应用领域与场景分析
智能家居中的环境感知
在消费电子与智能家居领域，贴片式光电二极管被广泛应用于环境光检测（ALS）。例如，智能手机与平板电脑利用其感应周围光线强弱，以自动调节屏幕背光亮度。在扫地机器人中，贴片式光电二极管与红外发射管配合，构成红外避障系统，通过接收障碍物反射回来的微弱红外光，实现障碍物的精准测距与避让。
医疗健康中的精密检测
在医疗设备中，贴片式光电二极管是无创血氧仪的核心接收部件。血氧仪通过红光（660nm）和红外光（940nm）照射手指，光电二极管接收穿透人体组织后的剩余光强。由于还原血红蛋白和氧合血红蛋白对不同波长光的吸收率不同，系统可通过计算接收到的光强比例，精确得出患者的血氧饱和度。
汽车工业中的激光雷达（LiDAR）
在自动驾驶与高级驾驶辅助系统（ADAS）中，贴片式光电二极管（尤其是雪崩光电二极管 APD 或 PIN 结构器件）作为激光雷达的接收端，用于捕获前方障碍物反射回来的纳秒级光脉冲。这要求器件具备极高的响应速度与极低的噪声，以确保系统在复杂的路况和恶劣天气下仍能实现长距离的精准探测。
三、 极性识别方法与电路接入规范
外观标识判定法
贴片式光电二极管由于体积微小（如 0805、1206 等封装），通常在封装外壳或底面印有极性标记：
- 正面标记：封装的受光面一侧通常会有一个色带、缺角或绿色圆点，该标记所在的一端即为阴极（负极）。
- 背面丝印：器件底部的焊盘处往往印有“T”字形或三角形符号。三角形的顶点指向或“T”字横杠对应的一端为阴极（负极），另一端则为阳极（正极）。
万用表实测法
若外观标记不清晰，可使用万用表进行测量：将万用表拨至“二极管测量档”，用红表笔和黑表笔分别接触器件的两个引脚。若屏幕显示出正向压降（通常在 0.5V 至 0.7V 之间），则红表笔所接引脚为阳极（正极），黑表笔所接引脚为阴极（负极）。若显示溢出（OL），对调表笔重新测试即可。
反向偏置工作原理
核心规范：与发光二极管（LED）不同，光电二极管在实际应用中必须反向接入电路（即阴极接电源正极，阳极接电源负极）。在反向偏置下，PN 结的势垒区加宽，阻挡电流通过，此时的电流仅为极微弱的暗电流。当光线照射时，光生载流子在反向电场作用下定向移动形成光电流。若将其正向接入电路，器件将处于直接导通状态，失去对光信号的检测能力。
四、 核心选型参数与设计忠告
关键参数解析
在选型时，研发工程师需重点评估以下参数：
- 峰值响应波长（λₚ）：器件感光灵敏度最高处的波长。选型时必须确保该波长与发射端光源（如红外 LED）的中心波长一致，否则会导致光电转换效率大幅下降。
- 暗电流（Id）：在无光照且施加特定反向电压时的反向漏电流。暗电流越小，器件的信噪比和微弱光检测能力越强。
- 结电容（Cj）：PN 结的等效电容。结电容直接限制了器件的响应频率，电容越小，响应速度越快。
选型避坑指南
“在精密光学传感器设计中，光源的发射波长与接收器的峰值波长需高度匹配。同时，在追求高响应速度时，必须严格控制器件的结电容，因为过大的结电容会严重拖慢高频光信号的转换速度。”
部分设计人员在选型时，会盲目追求超短的响应时间，这通常会导致感光面积过小。感光面积减小会使输出的光电流同比例降低，反而增加了后续放大电路的设计难度与系统噪声。因此，在非高频调制光应用中（如普通光电开关、烟雾报警器），应优先选择感光面积较大、暗电流低的型号，以保证信号的稳定性与性价比。
五、 安装与焊接规范（SMT工艺要点）
自动化SMT回流焊温度控制
贴片式光电二极管的封装材料（环氧树脂或硅胶）对高温较为敏感。温度过高或加热时间过长易导致封装体发黄、变形甚至内部金线断裂。
- 推荐回流温度：焊料熔化阶段的峰值温度应控制在 240℃ 至 260℃ 之间。
- 时间控制：处于峰值温度（大于 220℃）的时间不应超过 10秒。
- 升温速率：严格按照标准温度曲线进行预热，避免温升过快产生热应力导致芯片微裂纹。
手工焊接操作规范
在样品制作或返修时，需使用防静电恒温烙铁进行手工焊接：
- 将烙铁温度设定在 300℃ 左右。
- 使用镊子固定器件，烙铁头接触引脚与焊盘的时间应控制在 3秒内，做到快速、准确焊接。
- 严禁对引脚进行反复、长时间加热，以防高温沿引脚传导至内部芯片。
光学窗口保护与清洁
焊接完成后，必须确保光学窗口的透光度：
- 清洁方法：使用棉签蘸取适量无水酒精，极其轻柔地擦拭封装表面，清除残留的助焊剂、松香及指纹。
- 防静电措施：在整个操作、组装过程中，操作人员必须全程佩戴防静电手环，防止静电高压击穿敏感的 PN 结。
六、 光电二极管 vs 发光二极管（LED）
| 特性维度 | 发光二极管 (LED) | 贴片式光电二极管 |
|---|---|---|
| 能量转换方向 | 电能转化为光能（发射端） | 光能转化为电能（接收端） |
| 电路偏置状态 | 正向偏置（正极接高电位） | 反向偏置（负极接高电位） |
| 典型工作电流 | 毫安级（mA，如 5mA-20mA） | 微安级至纳安级（μA - nA） |
| 封装特点 | 内部反射杯结构以聚集光线 | 扁平透明受光面以最大化采光 |
在典型的光电控制系统中，两者常成对使用。例如在光电耦合器中，红外 LED 发射的光信号直接投射到光电二极管上，实现电气隔离状态下的信号传输，有效保护后端敏感的控制芯片。
七、 行业技术趋势与展望
高频通信与自动驾驶的驱动
随着光纤通信向超高速率演进，接收端对光电二极管的响应带宽要求已达到数十千兆赫兹（GHz）。同时，车载激光雷达（LiDAR）的爆发式增长，也极大地推动了高增益、高灵敏度的硅光电倍增管（SiPM）和雪崩光电二极管（APD）在车载前装市场的规模化应用。
铟镓砷（InGaAs）等新型材料的普及
传统硅基器件在近红外及短波红外（SWIR）波段的量子效率较低。为满足医疗光谱分析、工业红外热成像及军事夜视等高端领域的需求，基于铟镓砷（InGaAs）等化合物半导体材料的光电二极管出货量正在稳步攀升。这类材料在 900nm 至 1700nm 波段具有极佳的响应性能。
单片集成与微型化
为解决寄生电容干扰并减小 PCB 占用面积，将光电二极管芯片与跨阻放大器（TIA）、模数转换器（ADC）集成在同一硅片上的 PD-IC 智能传感器已成为主流趋势。这种高度集成的贴片式器件能够直接输出数字信号，抗干扰能力显著提升，极大地简化了系统设计。
八、 恒彩电子：高一致性光源与光电传感器的系统匹配
在构建高精度的光电探测系统时，发射端光源的稳定性与接收端贴片式光电二极管的响应特性需达到高度协同。如果发射源的光谱发生漂移或光衰严重，即使接收端性能再优异，系统整体的信噪比也会大打折扣。
作为业内具有丰富封装经验的品牌，恒彩电子致力于提供高一致性、低衰减的 LED 光源产品。恒彩电子通过引入全自动固晶与精密焊线生产线，将 LED 的中心波长偏差严格控制在极小的纳米级范围内。这种高精度的光谱控制，能够与贴片式光电二极管的峰值响应波长实现完美匹配，从而显著提升光电探测系统的感应距离与测量精度，为工业控制、智能家居及精密仪器等行业客户提供稳定可靠的光源基石。
九、 常见问题与故障排除（FAQ）
Q1：如何快速判定贴片式光电二极管的好坏？
答：可在无光照环境下，使用万用表的电阻档（如 10MΩ 档）测量其反向电阻，此时阻值应接近无穷大；随后，使用光源（如手机闪光灯）照射其光学窗口，再次测量反向电阻，此时阻值应迅速下降至数千欧姆或更低。若光照前后阻值无变化（恒大或恒小），则表明器件已损坏。
Q2：电路组装后，光电二极管为何无光电流输出？
答：请按以下步骤排查：
- 检查极性：确认器件是否反向接入电路。若误接为正向偏置，器件将直接导通，无法进行光电转换。
- 验证波长匹配度：确认发射端光源中心波长与光电二极管的峰值响应波长是否一致。
- 检查表面污染：使用显微镜观察光学窗口是否粘有松香、助焊剂残留或表面被刮花，如有脏污需用无水酒精清洁。
Q3：贴片式光电二极管与光敏电阻有何区别？
答：主要区别在于响应速度和线性度。光敏电阻基于光电导效应，响应时间通常在毫秒级（ms），且阻值变化与光照呈非线性关系，易受温度影响；而贴片式光电二极管响应速度极快（可达纳秒级），光电流与光照强度呈优异的线性关系，测量精度更高，且符合 ROHS 环保标准，是现代精密光学传感的首选。
