RGB灯珠故障对角有压降(低压LED灯板末端偏色与亮度不均排查解决指南)

针对LED亮化与灯板项目中常见的RGB灯珠故障对角有压降问题，本文深入分析其物理成因、电压特性，并提供双端供电及功率匹配等实用解决方案。

在LED亮化项目或灯板组装中，技术人员常遇到此类现象：刚接通电源时，靠近输入端的灯珠工作正常，但位于最远对角位置的灯珠却出现亮度变暗、甚至颜色偏红的异常。这在行业内通常被称为RGB灯珠故障对角有压降问题。本文将从电学原理、结构设计等多维度进行深度剖析，并提供可靠的工程优化方案。

核心要点与数据速览

关键原则： 解决低压LED系统压降的核心在于控制单向回路的物理距离。通过多点补电或缩短回路，可有效保证大面积灯板的整体亮度一致性。

1. RGB灯珠的内部构造与电压工作特性

1.1 核心原材料对导电性的影响

RGB灯珠的内部结构决定了其电学性能。高规格的灯珠通常由发光晶片（核心半导体源）、导电金线（如高纯度双金线，保障电流传输稳定）、红铜支架（用于物理固定与快速导热）以及高透光封装胶组成。任何原材料的品质缺陷都可能增加内阻，从而加剧末端的压降表现。

1.2 三基色混光与 rgbw 灯珠 衍生

RGB灯珠通过红（Red）、绿（Green）、蓝（Blue）三基色芯片的电流配比实现混光。如果三种芯片同时满载，则呈现白光。此外，市场上常见的 rgbw 灯珠 在此基础上增加了独立的白光芯片，使白光更为纯净。而带有内置微型控制芯片的两脚rgb灯珠，则通过通电自动变色，适用于结构简单的应用场景。

1.3 关键电学数据：不同芯片的电压规格

在设计 rgb灯珠控制电路 时，必须严格遵循各色芯片的 rgb灯珠电压 差异：

• 红色芯片：工作电压通常为 1.8V - 2.2V
• 绿色芯片：工作电压通常为 2.8V - 3.2V
• 蓝色芯片：工作电压通常为 2.8V - 3.2V

由于红色芯片所需驱动电压最低，当供电线路上发生电压衰减时，绿、蓝芯片因达不到工作阈值而提前熄灭，导致远端灯珠呈现偏红的异常现象。

2. RGB灯珠故障对角有压降的深层成因

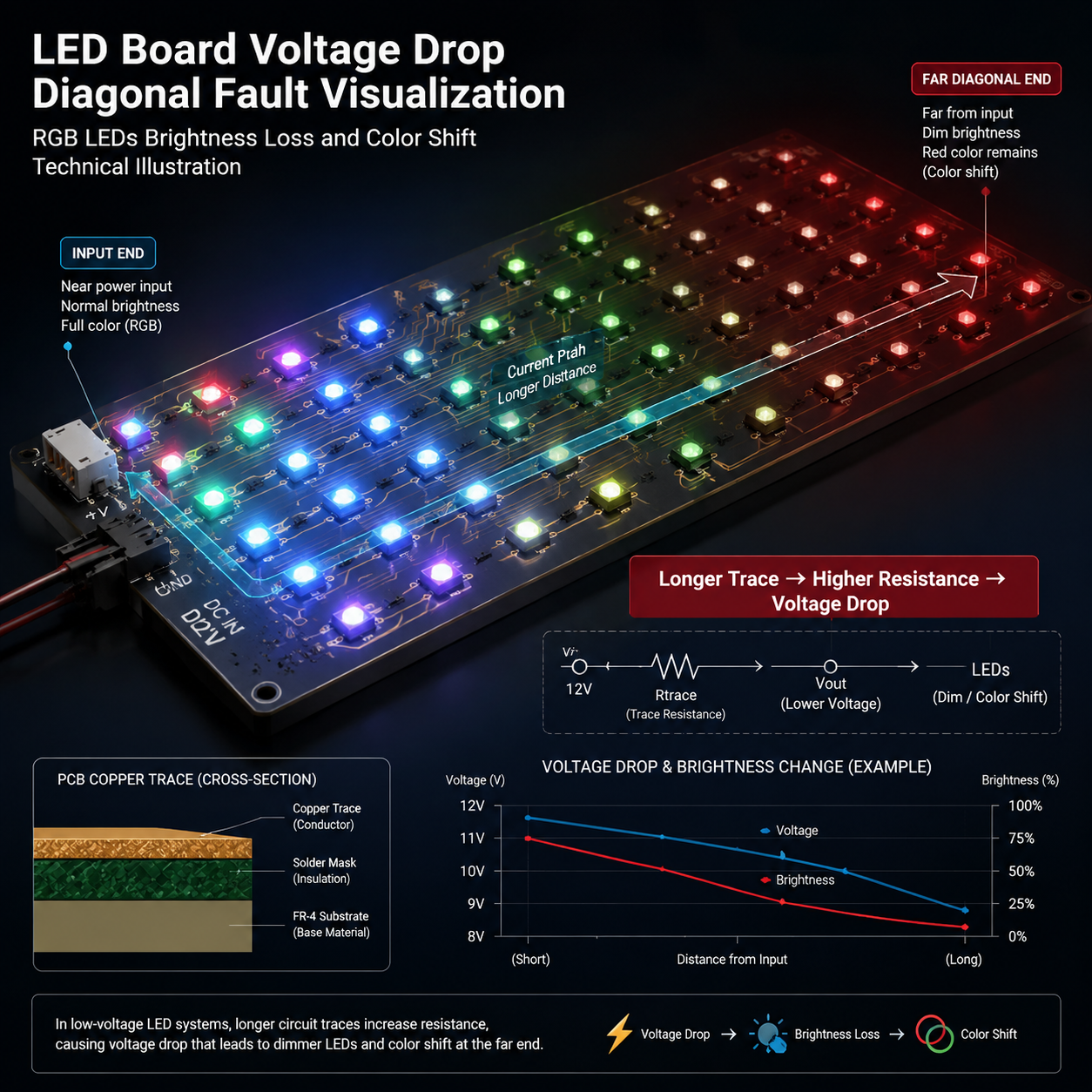

2.1 什么是对角压降物理现象

在正方形或长方形LED灯板设计中，若供电输入端仅接在单侧角部，电流通过电路板铜箔传输至最远端的对角位置时，会因路径过长而产生明显的电能损耗。到达对角处的实际电压低于灯珠正常工作电压，从而表现为亮度变暗或偏色。

2.2 导线内阻与传输距离的物理限制

根据欧姆定律，任何导体都存在固有电阻。当电路板导电铜箔或外部连接线过长时，累积电阻增大，电流流经该电阻就会产生电压降。距离越长，电阻越大，电压衰减越明显。

行业设计参考： 在低压直流（DC）供电系统中，压降是不可避免的物理规律。合理的布线走向与选用高纯度导体是降低压降的核心手段。

2.3 铜箔厚度与大电流负载的影响

电路板（PCB）的铜箔厚度（如 1oz 或 2oz）直接决定了其载流能力。若铜箔过薄，相当于缩小了电流通道。在整板灯珠高亮工作、电流需求极大时，薄铜箔会产生极高的阻抗，导致对角位置的压降急剧增大。

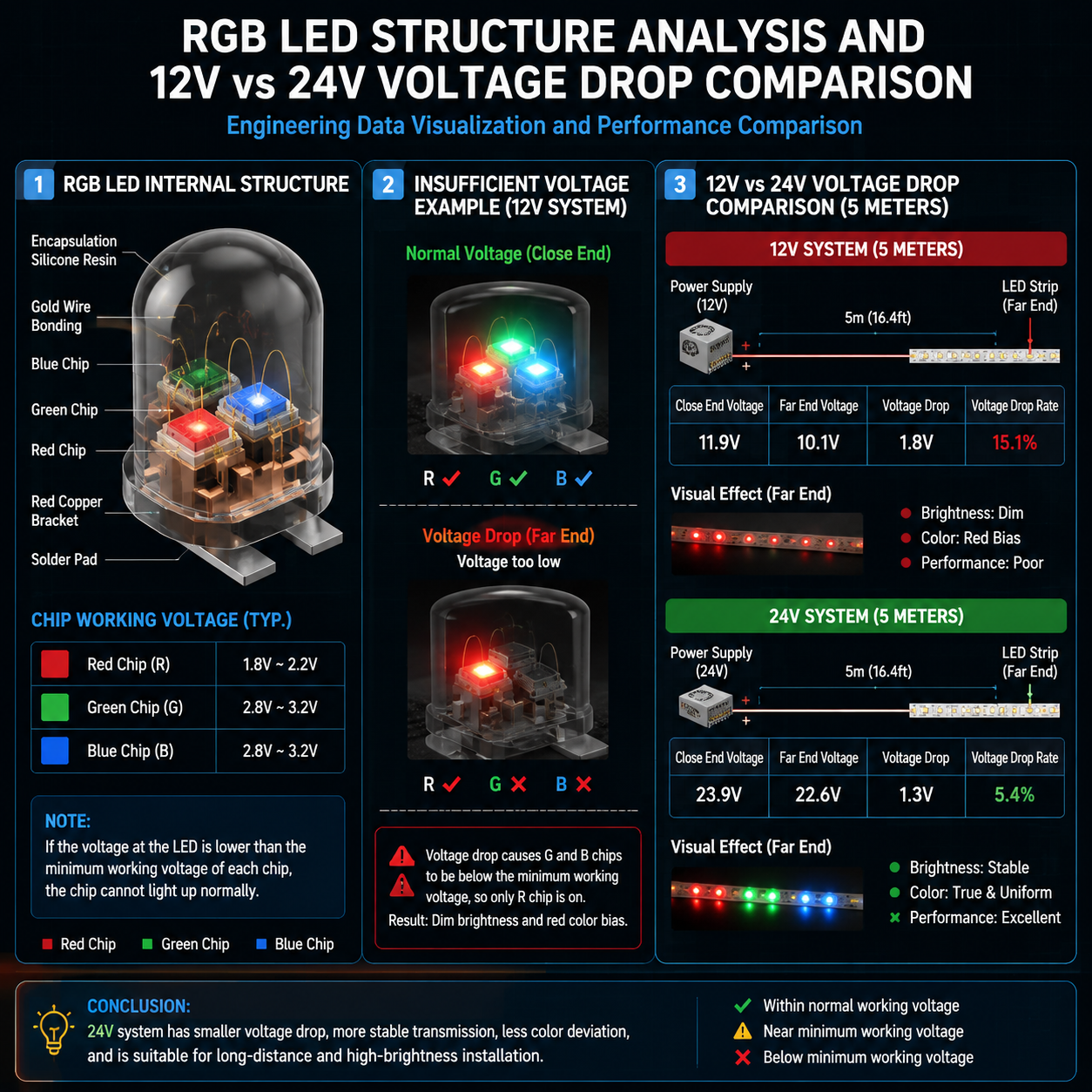

3. 12V 与 24V 系统压降实测数据对比

3.1 恒彩电子实验室测试数据

为对比不同电压系统对压降的抑制能力，研发团队在相同负载与 5 米传输距离下进行了对比测试：

3.2 高电压系统降低线路损耗的机制

在传输相同功率的前提下，提高系统工作电压（如从 12V 升至 24V）能使线路中的电流按比例减小。根据损耗公式，电流减小便能大幅降低在线路电阻上的压降。因此，24V系统在长距离亮化项目中具备更强的抗压降能力。

3.3 针对不同项目规模的选型建议

对于短尺寸、小型DIY设备，5V 或 12V 系统即可满足需求；而对于大型商业照明、户外亮化或单回路超过 5 米的灯带安装，建议优先采用 24V 系统以规避压降风险。

4. RGB灯珠引脚判别与标准接线规范

4.1 快速判定：rgb灯珠怎么分正负极

极性接反会导致灯珠无法点亮，甚至可能因反向电压过高而损坏。

• 直插式灯珠：通常长脚为公共极。共阳极灯珠的长脚为正极；共阴极灯珠的长脚为负极。
• 贴片式灯珠（如5050）：观察灯珠表面的缺口标记，缺口所对应的一侧通常为负极。
• 万用表检测法：将万用表拨至“二极管”档，红黑表笔接触引脚，当灯珠微亮时，红表笔所接为正极，黑表笔所接为负极。

4.2 标准的 rgb灯珠接线图 核心逻辑

在标准的 rgb灯珠控制电路 中，公共阳极端（V+）连接电源正极，红（R）、绿（G）、蓝（B）三个控制端分别接入控制器的对应输出端口。通过PWM（脉宽调制）信号调节各通道导通时间，实现色彩的变化。

5. 控制电路设计与电源功率匹配

5.1 控制电路的基本构成与限流保护

一个可靠的RGB控制系统由电源、控制器、限流电阻和LED灯珠组成。限流电阻用于控制流过芯片的电流，防止因电流过载引起发热及加速光衰。

5.2 规避超载：rgb灯珠怎么配电源

若电源的额定输出功率与灯珠总功率完全等同，电源将长期处于满载极限状态，不仅发热量大，还会导致输出电压不稳，加剧末端压降。

5.3 电源容量计算公式

为确保系统长期稳定运行，电源功率需保留至少 20% 的安全余量。计算公式如下：所需电源额定功率 = (单颗灯珠功率 × 灯珠总数) × 1.25

例如：100颗 0.2W 的灯珠，总功率为 20W，则建议配备至少 25W 的直流稳压电源。

6. 解决对角压降与颜色缺失的四种工程方案

6.1 双端供电法

将电源输出线分为两路，分别接入灯板的起点与对角终点。此方法缩短了电流在板载铜箔上的单向传输距离，使末端对角电压得到有效补充。

6.2 中间多点补电法

针对超长距离的灯带安装，建议每隔 3 至 5 米增设一个电源引入点，通过主干线将电能直接输送至各节点，解决 rgb灯珠颜色缺失怎么办 的痛点。

6.3 选用合适线径的供电导线

连接主电源与灯板之间的导线如果过细，会在导线上产生二次压降。应根据电流大小选择 AWG18 或 AWG16 等纯铜粗导线，以降低线路阻抗。

6.4 采用高规格封装灯珠

高规格封装的灯珠由于内部采用低阻抗的红铜支架与双金线，在电压轻微波动时仍能保持较好的发光效率。采用高标准封装工艺的产品，能从硬件源头上提升系统对电压波动的容忍度。

7. 常见问题解答 (FAQ)

7.1 两脚RGB灯珠可以接外部控制器调色吗？

不能。两脚RGB灯珠内部集成了微型IC，通电即按照固定程序自动变色。如需通过外部控制器进行精确调色或编写特定灯效，须选用 4 脚或 6 脚的常规RGB灯珠。

7.2 为什么RGB灯带末端只有红色亮，绿蓝色不亮？

这是典型的电压压降现象。因为红色芯片的工作电压（1.8V-2.2V）明显低于蓝、绿芯片（2.8V-3.2V）。当末端电压衰减至 2.5V 以下时，蓝绿芯片无法驱动，仅剩红色芯片工作。

7.3 遇到 rgb灯珠颜色缺失怎么办 的排查步骤有哪些？

首先使用万用表测量故障段的实际工作电压。若电压偏低，请采用双端供电或中途补电；若电压正常但仍缺色，需检查控制器对应通道输出、接线端子是否虚焊，或灯珠芯片本身是否损坏。
