品牌:恒彩电子
产品名称:HC5050陶瓷LED灯珠
功率:20瓦
电压:3V/6V和12V兼容
电流:12A/6A/3A
发光角度：120/60°可选
色温:白光/自然白光/暖白光/金黄光/绿光/蓝光
应用领域:汽车灯升级，改装，小小度投射类与光束照明。
一、基础定义与核心定位
1.1：5050陶瓷封装：指灯珠的外形尺寸为5.0mm×5.0mm（长×宽），是LED封装中标准化的主流规格之一，内部通常集成多颗LED芯片（如4颗55mil芯片），支持高功率密度设计。
1.2：陶瓷基板：采用氧化铝（Al₂O₃）或氮化铝（AlN）等陶瓷材料作为基板，替代传统FR-4或金属基板（MCPCB），核心优势是：高导热、高绝缘、耐高温、低热膨胀系数，可解决大功率LED的散热瓶颈，显著提升灯珠寿命和稳定性。
1.3：20W功率：单颗灯珠的额定功率为20W，属于大功率陶瓷LED光源，适用于中高亮度照明场景，兼顾光效与集成度。

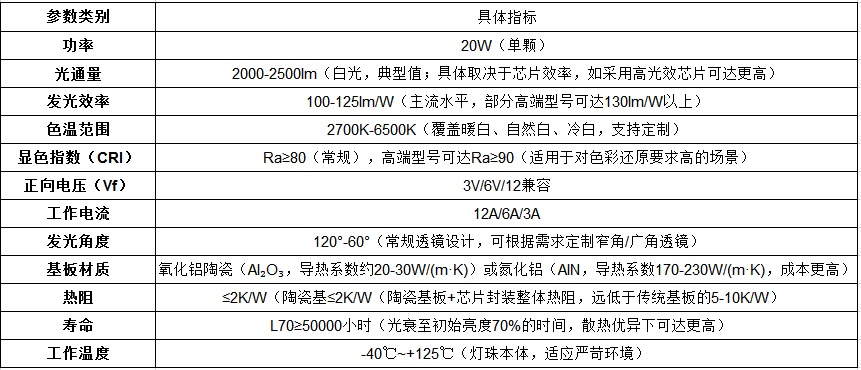

二、核心技术参数（典型值）
陶瓷5050-20W灯珠的参数因厂商设计略有差异，以下为行业通用典型指标：
三、核心优势：为何选择陶瓷5050-20W？
相比传统FR-4基板、铝基板（MCPCB）或塑料封装的5050灯珠，陶瓷基板的应用带来了性能质的提升，核心优势如下：
3.1 超强散热，保障高功率稳定性。
3.2陶瓷导热性优异：氧化铝陶瓷导热系数（20-30W/(m·K)）是FR-4基板（约0.3W/(m·K)）的近100倍，氮化铝陶瓷（170-230W/(m·K)）更是铝基板（约1-2W/(m·K)）的数十倍，可快速将芯片产生的热量导出，降低灯珠核心温度。
3.3降低热衰，延长寿命：LED芯片的寿命与温度直接相关，结温每降低10℃，寿命可提升约1倍。陶瓷基板的低热阻设计可将芯片结温控制在85℃以下（20W功率下），远低于传统基板的120℃以上结温，光衰更小，L70寿命可达5万小时以上。
3.4支持满功率稳定工作：传统基板因散热不足，20W灯珠长期工作易出现光效衰减、色漂移甚至死灯，而陶瓷基板可确保20W功率下持续稳定输出，无过热降功率问题。
3.5高输出，无过热降功率问题。
3.6 高绝缘性与耐高压，安全可靠
3.7陶瓷绝缘性强：陶瓷基板的击穿电压高达10kV/mm以上，远高于铝基板的绝缘层（通常仅1-2kV/mm），可避免高压击穿风险，适用于高电压驱动场景（如，适用于高电压驱动场景（如串联多颗灯珠时），提升系统安全性。
3.8无漏电风险：传统铝基板的绝缘层易老化或受潮，导致漏电，而陶瓷基板为无机材料，耐老化、防潮，长期使用无漏电隐患，尤其适合户外、潮湿环境。
3.9 耐高温与低热膨胀，适应严苛环境
4.0耐高温特性：陶瓷基板可承受300℃以上的高温（远超铝基板的150℃极限），在高温环境下仍能保持结构稳定，避免环境下仍能保持结构稳定，避免基板变形、分层，适用于工业照明、户外路灯等高温场景。
4.1低热膨胀系数（CTE）：陶瓷的热膨胀系数与LED芯片（GaN材料）更匹配（氧化铝CTE约7×10⁻⁶/℃，芯片CTE约5×10⁻⁶/℃），可减少温度变化时的应力，避免芯片与基板因热胀冷缩分离，降低死灯风险，提升可靠性。
4. 高光效与高显色，满足专业照明需求
4.1高光效输出：20W单颗光通量可达2000lm以上，光效100lm/W以上，远高于传统白炽灯（15lm/W）、荧光灯（60lm/W），节能优势显著（比传统光源节能70%以上）。
4.2分型号还支持全光谱设计，更接近自然光。
5. 结构紧凑，便于集成设计
5.1；5050标准化封装：5.0mm×5.0mm的尺寸符合行业通用标准，便于灯具模块化设计，可灵活拼接成不同功率的光源模组（如多颗串联组成高功率阵列），简化灯具结构，降低设计难度。
5.2轻薄化优势：陶瓷基板厚度通常仅0.5-1.0mm，相比铝基板（厚度2-3mm）更轻薄，可应用于对空间要求严格的灯具（如嵌入式筒灯、面板灯），提升灯具的美观性和集成度。
6. 环保与耐候性
6.1无有害物质：陶瓷基板为无机材料，不含铅、汞等有害物质，符合RoHS环保标准，废弃后对环境HS环保标准，废弃后对环境无污染。
6.2耐候性强：陶瓷耐紫外线、耐酸碱、抗老化，长期户外使用不易黄变、开裂，适用于户外路灯、庭院灯等场景，无需额外防护涂层，维护成本低。
四、典型应用场景
陶瓷5050-20W灯珠凭借高可靠性、高亮度和优异的散热性能，广泛应用于对光源要求严苛的中高端照明领域：
1. 商业照明
重点场景：商场、超市、专卖店、展厅等，需要高亮度、高显色的光源突出商品色彩和质感。
应用优势：高显色指数（Ra≥90）还原商品真实色彩，高光效降低运营成本，长寿命减少维护频率，适合嵌入式筒灯、轨道灯、面板灯等灯具。
2. 工业照明
重点场景：工厂车间、仓库、高棚厂房、设备工作区等，环境高温、多尘、振动大，对光源稳定性要求极高。
应用优势：耐高温（125℃工作温度）、抗振动、低光衰，确保24小时连续工作无故障，高亮度满足大空间照明需求，适合工业工矿灯、三防灯、壁灯等。

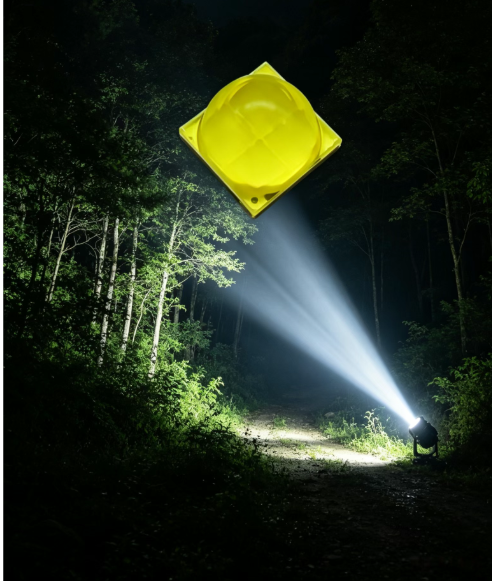

3. 户外照明
重点场景：城市路灯、庭院灯、景观灯、投光灯、高杆灯等，需应对日晒雨淋、温差大等恶劣环境。
应用优势：陶瓷基板防潮、耐紫外线、抗老化，避免长期户外使用导致的光衰和死灯，高功率输出满足大面积照明需求，适合户外大功率投光灯、路灯模组。
4. 特种照明
重点场景：植物生长灯、舞台灯、防爆灯、医疗照明等，对光源参数（光谱、稳定性、安全性）有特殊要求。
应用优势：植物灯可定制光谱，满足不同生长阶段需求；防爆灯利用陶瓷的高绝缘性和耐高温，提升安全性；舞台灯支持高功率输出，实现强光效果，同时长寿命减少更换频率。
5. 家居照明
重点场景：高端吸顶灯、吊灯、嵌入式筒灯等，追求高亮度、长寿命和轻薄设计。
应用优势：轻薄的陶瓷基板便于灯具轻薄化设计，高光效降低能耗，长寿命减少维护，满足家居长期使用需求，适合中高端家居照明产品。
五、使用注意事项
为确保陶瓷5050-20W灯珠性能稳定，需注意以下关键事项：
1. 驱动电源匹配
必须采用恒流驱动：LED为电流敏感器件，需配套恒流驱动电源，确保工作电流稳定（2.8-3.3A，根据灯珠Vf匹配），避免电流波动导致光衰加剧或死灯。
功率冗余设计：驱动电源的额定功率需≥灯珠功率的1.2倍（如20W灯珠配24W以上驱动），预留冗余应对电压波动，提升系统可靠性。
2. 散热设计至关重要
加装散热器：尽管陶瓷基板散热优异，但20W大功率灯珠仍需搭配高效散热器（如铝制散热片、热管散热器），确保灯珠与散热器紧密贴合（建议使用导热硅脂或导热垫，降低接触热阻）。
避免密闭空间：灯具设计需保证空气流通，避免热量积聚，尤其在高温环境或密闭灯具中，需加强散热结构，防止结温过高导致光衰。
3. 静电防护
操作规范：LED芯片对静电敏感，安装过程中需佩戴防静电手环，使用防静电工具，避免直接触摸灯珠电极，防止静电击穿芯片。
存储条件：未使用的灯珠需存放在防静电包装中，避免潮湿和静电环境，存储温度控制在-10℃~40℃。
4. 焊接工艺
焊接温度与时间：建议采用**回流焊**工艺，焊接温度控制在260℃以内，焊接时间不超过10秒，避免高温长时间烘烤导致灯珠内部结构损坏。
避免手工焊接：若需手工焊接，需使用恒温烙铁（温度≤300℃），焊接时间≤3秒，且烙铁头需接地，防止静电或高温损伤灯珠。
5. 光学与防护设计
透镜选择：根据应用场景选择合适的透镜（如120°广角用于大面积照明，60°窄角用于聚光），透镜材质建议选用高透光率的PC或PMMA，避免长期使用黄变影响光效。
防护等级：户外或潮湿环境使用时，灯具需达到IP65以上防护等级，避免水汽、灰尘进入灯体，导致灯珠短路或腐蚀。
六：这款陶瓷5050应用市场有哪些？

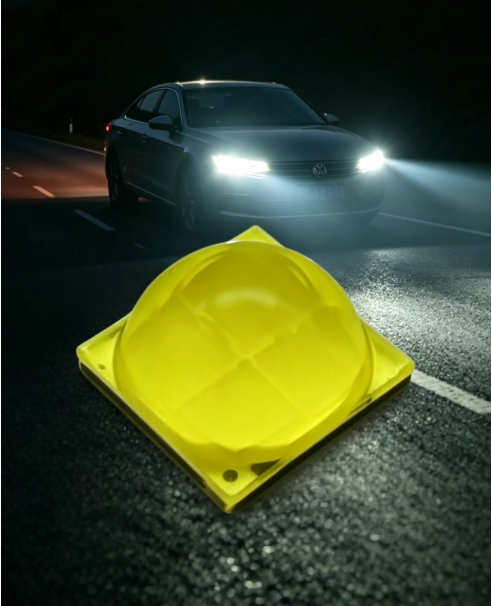

1：汽车照明
HC5050陶瓷大功率灯珠是汽车照明的优选方案，适用于汽车大灯、雾灯、转向灯等灯、雾灯、转向灯等。
核心优势
高亮度和高可靠性，满足汽车照明对亮度、稳定性的严苛要求。
陶瓷封装散热优异，可应对汽车发动机舱高温环境，保障长期稳定工作。
2： 户外照明
HC5050陶瓷灯珠适用于城市路灯、庭院灯、景观灯、投光灯、高杆灯等户外照明场景，适配户外大功率投光灯、路灯模组。
七、总结
恒彩电子这款HC5050陶瓷-20W LED灯珠是大功率、高可靠性、高适应性的代表性光源，通过陶瓷基板的散热与绝缘优势，结合5050陶瓷封装的标准化设计，完美平衡了功率、寿命、稳定性和集成度，是中高端照明场景（商业、工业、户外、特种）的理想选择。其核心价值在于通过散热突破解决大功率LED的寿命瓶颈，同时兼顾高光效、高显色和环保特性，助力照明系统实现节能、长寿命、低维护的目标。
在选择时，需重点关注厂商的工艺水平（如陶瓷基板与芯片的封装工艺、热阻控制能力）、参数指标（光效、显色指数、寿命）及配套服务（驱动匹配、散热方案支持），确保灯珠性能与应用场景需求高度匹配。
