多光谱光源原理全解析：从波长合成到精密成像技术

多光谱光源的原理，核心在于利用特定波长的离散组合，而非简单的白光照明，来获取人眼或普通相机无法捕捉的物体表面及内部特征。它通过在可见光（VIS）到近红外（NIR）甚至短波红外（SWIR）范围内，精确控制多个窄带光谱的发射，从而增强特定物质的光学对比度。

记得有一次在实验室，我们仅仅调整了光源的红外波段差值（从 850nm 调到 940nm），原本模糊的塑胶缺陷瞬间变得清晰可见。这让我深刻意识到，理解“光”的物理属性，远比单纯追求“亮度”重要得多。

以下是关于多光谱光源最核心的技术要点：

• 波长选择性：只发射检测所需的特定波长，去除无效背景光的干扰。
• 窄带光谱：LED带宽通常控制在 20-30nm 之间，以保证特征提取的精准度。
• 独立控制：不同波长的通道可以单独开关或调节强度，适应不同材质。
• 不可见光应用：大量利用近红外（NIR）和紫外（UV）波段进行“透视”或荧光激发。
• 高信噪比：相比全光谱，多光谱成像的背景噪声更低，图像对比度更高。
• 响应速度：配合机器视觉，纳秒级的频闪控制是关键。

什么是多光谱光源及其核心原理？

定义：超越人眼可见范围的特种光源系统

简单来说，多光谱光源就是一把“光学手术刀”。普通光源（如太阳光或白光LED）是全波段的“大杂烩”，而多光谱光源则是经过精心挑选的“精锐部队”。它由不同峰值波长的 LED 芯片封装而成，能够覆盖从紫外（UV）、可见光到红外（IR）的广阔区域。

核心机制：如何通过不同波长组合实现光谱合成

其工作原理类似于调色盘，但调的不是颜色，是光子能量。通过将不同半导体材料制成的 LED 芯片（如氮化镓、砷化镓等）集成在同一基板上，系统可以根据指令输出特定的光谱组合。

行业数据指出： 根据2024年行业协会标准，先进的多光谱光源技术已能覆盖 400–2500nm 的波长范围，且能效等级达到 A 级，这意味着我们能探测的物质种类大大增加。

关键作用：在机器视觉与高精度检测中的不可替代性

为什么不能用白光加滤光片？因为效率太低且不够灵活。多光谱光源的原理优势在于主动发光。比如在检测水果糖度时，特定波长的近红外光会被糖分吸收，反射回来的光变弱，相机捕捉到这种变化，就能计算出糖度。这是普通白光完全做不到的。

多光谱光源的物理与光学工作机制详解

波长选择性原理：可见光(VIS)与近红外(NIR)的协同工作

多光谱光源的神奇之处在于“协同”。可见光部分负责捕捉物体的颜色、形状和表面纹理；而近红外（NIR）部分则利用其穿透性。

例如，很多塑料在可见光下是不透明的，但在近红外光下却是半透明的。多光谱光源同时开启这两种波段，就能在一次拍摄中，既看到产品的外观缺陷（划痕），又看到内部的异物（杂质）。

光谱合成技术：窄带LED阵列与宽谱滤光的实现路径

为了实现高质量的光谱合成，目前主流采用的是窄带 LED 阵列技术。

• 窄带 LED：每个 LED 只发出一种非常纯净的颜色（波长范围很窄）。
• 阵列排列：将成百上千颗这样的 LED 紧密排列。

这里的关键难点是混光。如果排列不好，照出来的光斑就会红一块、蓝一块。这需要极高精密的光学设计。

光电转换效率：电流控制与光强稳定性的底层逻辑

多光谱光源的原理不仅仅是发光，更是控光。不同颜色的 LED 对电流的响应是不同的。红色 LED 对温度非常敏感，温度一高，波长就会漂移（Red Shift）。

因此，优秀的多光谱光源驱动电路必须具备高精度的恒流控制和温度补偿机制。如果你在搭建测试环境时遇到电源连接问题，尤其是针对大功率阵列，建议参考专业的接线指南，例如 5050灯珠接线方式(正确接法是什么)，确保电流稳定输入，这是保证光谱稳定的基础。

技术深度：多光谱光源的内部架构与材料细节

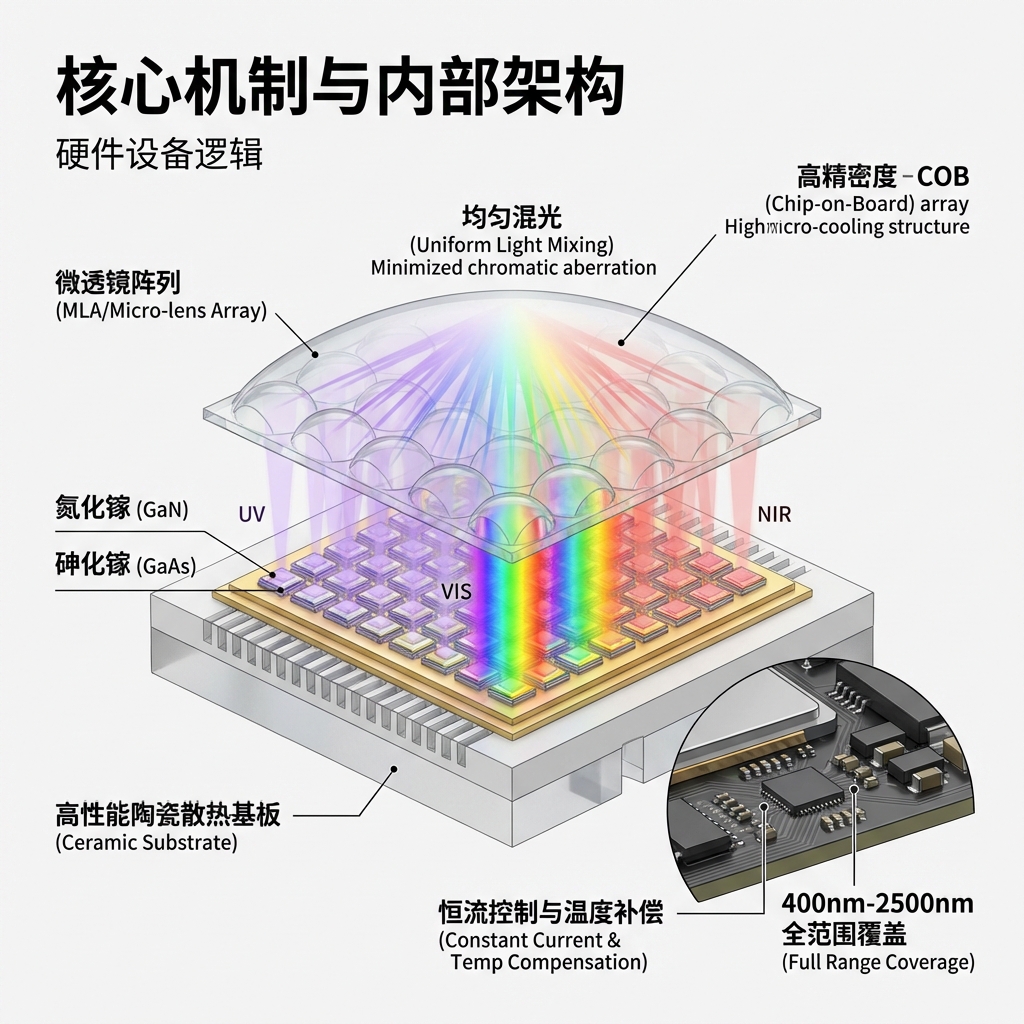

芯片级解析：SMD与COB封装技术对光谱纯度的影响

光源的“心脏”是芯片。恒彩电子这类拥有近二十年封装技术背景的企业，通常会根据应用场景选择不同的封装形式。

• SMD (Surface Mounted Devices)：适合大面积均匀照明，散热好，维护方便。比如常见的 SMD3030 或 SMD5050。
• COB (Chip on Board)：将多颗芯片直接封装在基板上，光密度极高，适合需要高亮度的点光源场景。

芯片的材料决定了光谱的纯度。优质的芯片能将波峰半宽（FWHM）控制得很窄，确保发出的光就是你想要的那种光，没有杂色。

精密光学透镜设计：如何保证多波段光线的均匀混合

有了好芯片，还需要好透镜。多光谱光源面临的最大挑战是“色差”。不同波长的光，折射率是不同的。如果透镜设计得不好，光线经过透镜后，红光和蓝光会聚焦在不同的位置，导致成像模糊。

解决这个问题需要采用消色差透镜或者是特殊的微透镜阵列（MLA），让不同波长的光在到达物体表面时能够完美重合。

散热管理：温度对光谱漂移的影响及控制方案

这可能是被最常忽视的原理细节。

专家观点： LED 结温每升高 10℃，光通量可能下降 2%-5%，且主波长可能向长波方向漂移 1-3nm。对于高精度的光谱分析，这 3nm 的误差足以导致误判。

因此，高端多光谱光源通常采用铜基板甚至陶瓷基板（如恒彩电子的陶瓷系列），配合主动风冷或水冷系统，将结温死死锁住。

多光谱光源与单光谱、全光谱光源的区别对比

为了更直观地理解多光谱光源的独特性，我们来看一下对比：

光谱分布差异：离散波段 vs. 连续波段的技术特征

全光谱（类似太阳光）虽然什么都有，但也意味着“噪声”大。比如你想看苹果表面的淤伤（近红外敏感），全光谱里的可见光成分就会变成干扰光，降低对比度。多光谱光源只发射你有用的那一段光，把“信号”放大，把“噪声”关掉。

应用场景分歧：为何高精密检测必须使用多光谱方案

在很多高端检测中，我们需要做“减法”。多光谱光源允许我们在物理层面就过滤掉无效信息，大大减轻了后端图像处理软件的算法压力。

多光谱成像系统中的光源协同原理

时序控制（Strobe）：光源与相机快门的纳秒级同步

多光谱成像通常有两种模式：

1. 多相机模式：多个相机同时拍，每个相机前面加不同的滤光片。
2. 分时频闪模式：用一个黑白相机，配合多光谱光源快速切换颜色。

原理是这样的：第一毫秒，光源亮红光，相机拍一张；第二毫秒，光源亮红外光，相机拍一张。这就要求光源的驱动电路具备极高的响应速度（微秒甚至纳秒级），这就是所谓的频闪控制。

多通道成像逻辑：如何通过单一传感器获取多维光谱数据

通过上述的快速切换，我们可以在几毫秒内，用一个普通的黑白工业相机，合成出一组包含丰富光谱信息的数据立方体（Data Cube）。这种方案成本远低于昂贵的多光谱相机。

技术提示： 在设计分时频闪系统时，务必确认相机的“触发延迟”与光源的“上升时间”相匹配，否则会拍到亮度不均匀的“黑场”照片。

多光谱光源在关键行业的技术应用原理

精准农业：利用叶绿素吸收峰（NDVI）监测作物健康的原理

这是多光谱技术最经典的应用。

• 原理：健康的植物叶片含有大量叶绿素，会强烈吸收红光（Red），但强烈反射近红外光（NIR）。病害植物则相反。
• 应用：通过计算 (NIR - Red) / (NIR + Red)，我们可以得到 NDVI 指数。多光谱光源能精准提供这两个波段的光，让无人机或分选机一眼看出哪个苹果是坏的，哪片庄稼缺水。

医疗成像：近红外波段穿透组织进行血管显影的光学机制

在医疗领域，多光谱光源利用的是生物组织的光谱吸收差异。

• 原理：血液中的血红蛋白对特定波长的近红外光吸收率很高，而周围的脂肪和皮肤组织吸收率较低。
• 应用：当近红外光照射皮肤时，血管会呈现出明显的黑色线条（因为光被吸收了），从而帮助护士轻松找到血管进行扎针。

工业检测：利用荧光反应原理识别异物与缺陷

很多物质（如胶水、油脂、荧光增白剂）在受到紫外光（UV）或短波蓝光激发时，会发出更长波长的光，这就是荧光反应。多光谱光源中的 UV 通道就是专门为此设计的，能让透明胶水在黑色背景下发出亮光，从而检测涂胶是否均匀。

常见问题解答

多光谱光源的波长精度通常能达到多少纳米？优质的 LED 芯片波长公差通常可以控制在 ±2nm 到 ±5nm 之间。对于绝大多数工业和农业应用，这个精度已经足够高了。如果是科研级应用，可能需要更严格的筛选。

如何判断多光谱光源的光谱稳定性？看两个指标：一是长时间工作后的光强衰减率（是否越点越暗），二是温升后的波长漂移量。好的散热设计是稳定性的保证。

多光谱光源是否需要配合专用的多光谱相机使用？不一定。如果使用“分时频闪”技术（不同颜色轮流亮），配合高帧率的普通黑白工业相机即可实现多光谱成像，这是一种高性价比的方案。

LED技术在多光谱光源中相比传统卤素灯有哪些原理优势？LED 是冷光源，响应速度快（纳秒级），且是窄带发光，不需要笨重的滤光轮来分光。传统卤素灯热量巨大，且无法进行高速频闪控制。

掌握多光谱光源的原理，实际上就是掌握了“光与物质相互作用”的密码。它不再是简单的把物体照亮，而是通过波长的精准匹配，让物体主动“说出”它的秘密——无论是内部的糖分、表面的伤痕，还是潜在的病变。

随着技术的进步，未来的多光谱光源将向着更高集成度（更多波段集成在更小尺寸上）和更窄波宽（光谱纯度更高）的方向发展。对于我们这些行业从业者来说，从源头上理解这些物理机制，才能在日益复杂的机器视觉方案中，找到那束最正确的光。
