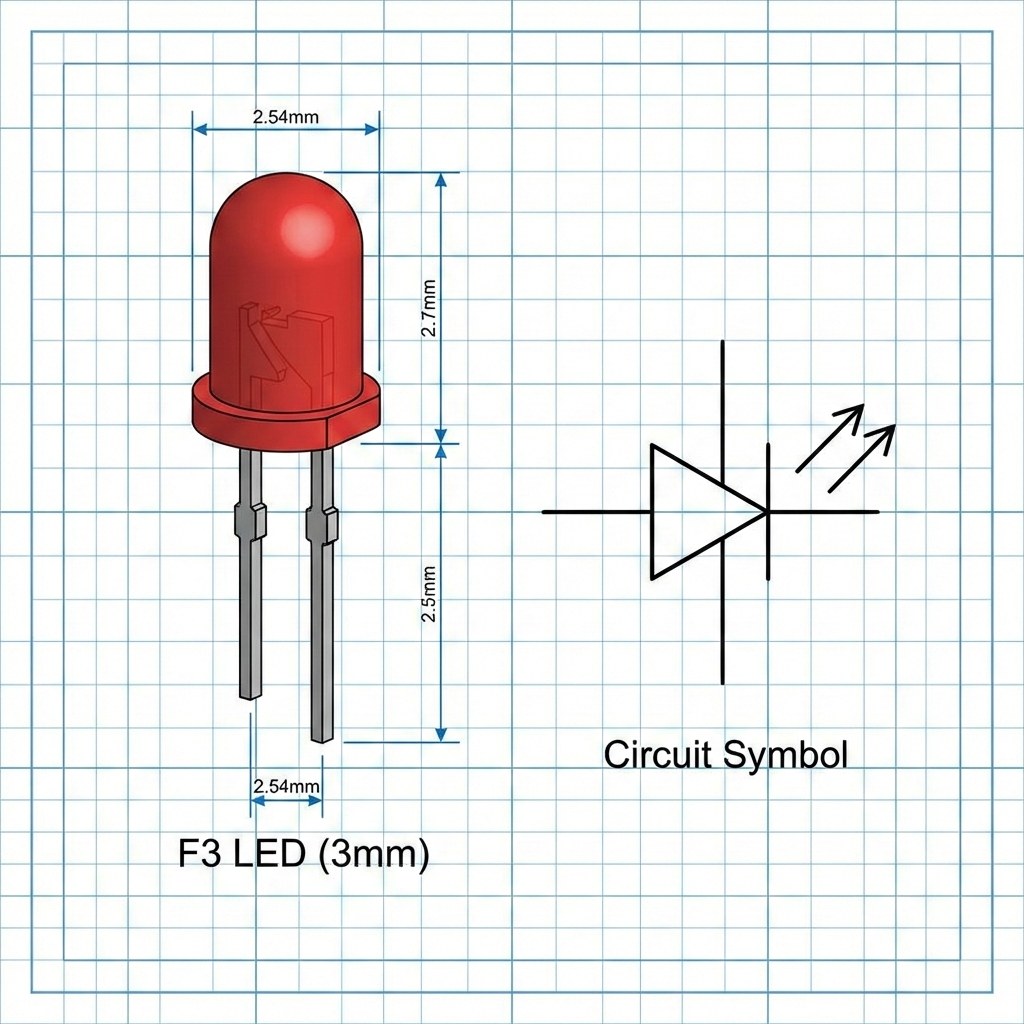

发光管F3符号的核心含义是指直径为 3mm 的直插式发光二极管（LED），在电路图中，它的符号是一个带有两根向外箭头的三角形，箭头代表光线发射，三角形方向代表电流流动方向（从阳极到阴极）。对于工程师和采购人员来说，F3 不仅仅是一个尺寸代码，它代表了一整套工业标准的封装规格、电压要求和应用场景。
F3 这种小尺寸灯珠，在密集的 PCB 板上更容易被忽视。很多时候，大家只关注它亮不亮，却忽略了符号背后代表的封装工艺和电气特性。今天，我就以恒彩电子资深小编的身份，把这些看似简单实则“暗藏玄机”的技术细节，掰开了揉碎了讲给大家听。
快速了解发光管 F3 的关键点：
物理尺寸：头部直径 3mm，通常带有边缘卡位（法兰）。
电路符号：二极管符号（三角形+竖线）旁加两个向外的小箭头。
正负极：通常长脚为正（阳极），短脚为负（阴极）。
电压范围：红/黄/普绿（1.8-2.4V），蓝/翠绿/白（2.8-3.4V）。
标准电流：通常为 20mA，超过此数值容易导致光衰。
主要应用：信号指示灯、玩具灯饰、家用电器面板显示。
发光管F3符号的核心定义：规格与电路含义快速入门
很多刚入行的朋友可能会问：“F3 里的 F 到底是什么意思？” 其实在早期的行业约定俗成中，F 这里更多是指代英文 "Form factor" 或者单纯作为一种型号前缀，而 “3” 明确代表了胶体的直径是 3mm。
F3 的命名规则：直径3mm封装的工业标准解读
在工业标准中，F3 属于直插式 LED（DIP LED）中最小巧通用的型号之一。相比于米粒大小的贴片 LED，F3 拥有环氧树脂封装的透镜，这让它具有更好的物理保护性和聚光性能。
它的“符号”不仅仅写在纸上，更体现在实物规格上：
胶体高度：通常在 4.5mm 到 5.3mm 之间。
引脚间距：标准的 2.54mm，正好适配面包板和大多数通用 PCB 孔位。
行业数据指出： 预计到 2025 年，尽管 SMD 贴片增长迅速，但发光管 F3 系列在工业仪表盘和需穿孔焊接的特殊场景中，仍将保持约 18% 的市场份额，其不可替代性在于结构强度和维修便利性。（来源：Allied Market Research, 2025）
电路图中的符号表示：二极管箭头的物理意义
你在原理图（Schematic）上看到的那个符号，是非常直观的物理学表达。
三角形：表示 P-N 结，也就是电流允许流动的方向。
竖线：表示截止，也就是负极（阴极）。
两个箭头：这是它区别于普通整流二极管的关键。箭头向外，表示能量以“光子”的形式释放出来。如果箭头向内，那就是光敏二极管（接收光）了。
切记，画图时箭头千万别画反了，否则你的电路逻辑就完全变了。
如何正确识别发光管F3的正负极符号？（图解与实操）
搞清楚了图纸上的符号，拿到手里的实物怎么分正负？这是新手最容易“翻车”的地方。F3 灯珠体积小，有些标志不如 F5 那么明显。
引脚长度法：长脚（阳极）与短脚（阴极）的快速区分
这是最简单粗暴的方法，适用于全新的、未剪脚的灯珠。
长脚（Long Leg）：连接电源正极（+），对应电路符号三角形的底边。
短脚（Short Leg）：连接电源负极（-），对应电路符号的竖线端。
注意：如果是拆机件或者已经被剪过脚的灯珠，这个方法就失效了，必须用下面的方法。
内部结构法：支架大小与缺口符号的辨识技巧
拿起 F3 灯珠，对着灯光仔细看胶体内部。你会看到两个金属片：
大头（呈旗帜状/碗状）：这是托着发光芯片的部分，通常是负极（阴极）。
小头：通过金线连接到芯片电极，通常是正极（阳极）。
此外，有些 F3 灯珠的底部边缘（法兰）会有一个平边的切口，切口对应的一侧通常是负极。不过 F3 的切口比较小，眼神不好的话建议用放大镜。
万用表测试法：利用二极管档位验证极性符号
这是最保险的“黄金标准”。
将万用表拨到二极管档（蜂鸣档）。
红表笔接一端，黑表笔接一端。
如果灯珠微亮，或者万用表显示导通读数，那么红表笔对应的就是正极。
如果显示“OL”或不亮，交换表笔再测。
如果你想了解更深入的工业级测试和选型细节，可以参考这篇【指示灯F3直插灯珠详解：从规格参数、不亮原因到工业选型（2026指南）】，里面有更系统的参数分析。
发光管F3的内部材料与封装结构详解
别看 F3 只是个小小的塑料泡，它内部的微观世界决定了它的身价和寿命。作为恒彩电子的小编，我们在实验室里见过太多因为材料低劣而导致的“死灯”案例。
核心发光芯片（Chip）与金线焊接工艺
所有的光都来自那颗肉眼几乎看不见的晶片。高端的 F3 灯珠，比如我们公司生产的高显指系列，会采用纯金线进行焊接。
金线：导电性好，延展性极佳，不容易因为热胀冷缩而断裂（断裂是闪烁的主要原因）。
合金线/铜线：成本低，但容易氧化，时间久了电阻变大，灯就变暗了。
专家提示： 在选择 F3 发光管时，不要只看亮度，要问供应商是“金线”还是“合金线”。对于对抗震动要求高的工业设备，金线封装的失效率仅为合金线的 1/10。
环氧树脂透镜：不同胶体颜色对符号光效的作用
F3 的胶体（Lens）主要有两种：
有色雾状（Diffused）：比如红胶体发红光。这种设计是为了让光线柔和，可视角度大，适合做指示灯。
无色透明（Water Clear）：胶体透明，亮度极高，聚光性强，光线像手电筒一样射出去。
发光管F3与F5的区别：符号之外的技术参数对比
F3 和 F5 是两兄弟，很多人在设计 PCB 时会纠结选哪个。除了直径差了 2mm，它们在电气符号上是一样的，但物理特性大不相同。
尺寸与外观对比：3mm（F3）与5mm（F5）
| 特性 | F3 (3mm) | F5 (5mm) |
|---|---|---|
| 直径 | 3mm | 5mm |
| 占用PCB空间 | 极小，适合紧凑型设计 | 较大，视觉存在感强 |
| 引脚间距 | 2.54mm | 2.54mm (通用) |
| 典型应用 | 路由器指示灯、玩具 | 交通信号灯、广告牌 |
发光角度与亮度差异
F3：由于透镜曲率半径小，光线通常比较集中，或者为了散射而牺牲亮度。
F5：透镜大，可以设计出更复杂的光学结构，更容易做到高亮度且广角度。
额定电流与功耗对比
虽然两者的芯片往往是一样的（大部分都是 9-12mil 的芯片），额定电流通常都是 20mA。但是，F5 的胶体体积大，散热能力稍微优于 F3。如果你的电路设计电流跑到了 25mA 甚至 30mA，F5 可能还能扛得住，F3 就很容易光衰发烫了。
发光管F3的工作电压标准与电气特性
当你看到 F3 符号时，脑子里要立刻蹦出它的电压参数，这直接决定了你配多大的限流电阻。
不同颜色F3发光管的压降范围
这是由半导体材料的能带间隙决定的，是物理定律，谁也改不了：
低压组（1.8V - 2.4V）：红色、黄色、橙色、黄绿色。这些颜色由镓砷磷（GaAsP）等材料制成。
高压组（2.8V - 3.4V）：纯绿色（翠绿）、蓝色、白色、紫色。这些通常是氮化镓（GaN）基底。
限流电阻计算公式：如何根据电压符号匹配电阻值
千万不要直接把 5V 或 12V 电源接到 F3 上，那会瞬间“放烟花”。你需要串联一个电阻。公式如下：
$$ R = \frac{V{输入} - V{LED}}{I_{LED}} $$
例如：用 5V 电源点亮一个红光 F3（电压取 2.0V），电流想控制在 20mA（0.02A）。$$ R = (5 - 2) / 0.02 = 150 \Omega $$所以，你需要串联一个 150 欧姆的电阻。
工程实战：发光管F3常见故障符号与修复技巧
作为拥有近二十年封装技术背景的企业，恒彩电子在处理售后问题时，发现 F3 的故障往往不是“符号”画错了，而是细节没做好。
闪烁问题排查：虚焊、金线断裂与驱动电源波动
如果你的 F3 灯珠像鬼火一样闪烁：
检查焊点：是否是虚焊？（Soldering defect）
金线隐患：如果在受力或受热后闪烁，多半是内部金线接触不良。这是不可修复的物理损伤，通常是因为使用了劣质支架或封装胶水热膨胀系数不匹配。
电源纹波：如果所有灯一起闪，那是驱动电源没稳住。
死灯（不亮）原因分析：静电击穿与反向电压过高
F3 对静电非常敏感，尤其是蓝绿白光。
静电击穿：如果 LED 内部短路，量出来电阻为零，多半是被静电（ESD）打穿了。在生产线上，工人不带静电手环是 F3 最大的杀手。
反向电压：LED 只能单向导电。如果反向电压超过 5V（大部分 F3 的极限），它就会被击穿报废。
行业数据警示： 超过 50% 的 LED 早期失效并非由于寿命耗尽，而是由于回流焊温度设置不当（过热）或静电防护不足导致的芯片损伤。（来源：中国半导体行业协会, 2024）
发光管F3常见问题解答
Q：发光管F3符号在PCB板上印反了怎么办？如果丝印层（Silkscreen）画反了，千万别信丝印！以万用表测量出来的 PCB 网络（VCC/GND）为准。如果你已经焊上去了，唯一的办法就是割断铜箔跳线，或者把 LED 引脚交叉扭一下焊上去（虽然难看，但能用）。
Q：F3发光管能否直接替换F5型号使用？电气上通常没问题（只要电压电流一致）。但物理上要注意：F3 引脚较细，F5 的孔径可能偏大，焊接时容易歪斜。另外，F3 亮度可能不如 F5，导致面板显示效果变暗。
Q：如何通过外观符号判断F3发光管的质量优劣？看支架！拿磁铁吸一下引脚。如果能吸起来，是铁支架，导热差，容易生锈，便宜货。吸不起来通常是铜支架，导热好，更耐用。恒彩电子的高端系列均采用高导热铜支架。
掌握F3符号与技术细节，优化电路设计与选型
小小的 F3 发光管符号，背后蕴含着从材料学到电路设计的大学问。对于 B 端采购和工程师而言，看懂符号只是第一步，选对封装材料、算准电压电阻、做好防静电措施，才能保证产品在客户手中稳定发光。无论是 F3 还是 F5，也没有绝对的好坏之分，只有合不合适。希望这篇指南能帮你避开那些常见的“坑”。如果您在选型上还有拿不准的地方，或者需要高可靠性的工业级光源，欢迎随时交流。毕竟，把每一个光点做亮、做久，是我们一直坚持的事。
